통합문서, 파트, 탭 등에 중요한 정보를 첨부하려면 속성(메타데이터라고도 함)을 설정합니다. 이름, 설명, 파트 번호, 리비전, 상태 및 기타 기본 속성은 물론, 사용자 또는 Company가 생성하는 사용자 정의 속성도 설정할 수 있습니다. 설정한 모든 속성은 Company 전체에서 공유됩니다.

도면 속성(drawing properties, 메타데이터)을 도면 속성(Drawing properties)과 혼동하지 마십시오. 메타데이터는 도면 자체에 적용됩니다. 도면 속성(Drawing properties)은 단위, 정밀도, 뷰 기본값, 보조선 형상, 서식 등을 설정합니다.

  1. 파트, 탭, 통합문서 등을 마우스 오른쪽 버튼으로 클릭하여 컨텍스트 메뉴를 열고 속성을 선택하여 속성 대화상자를 엽니다.

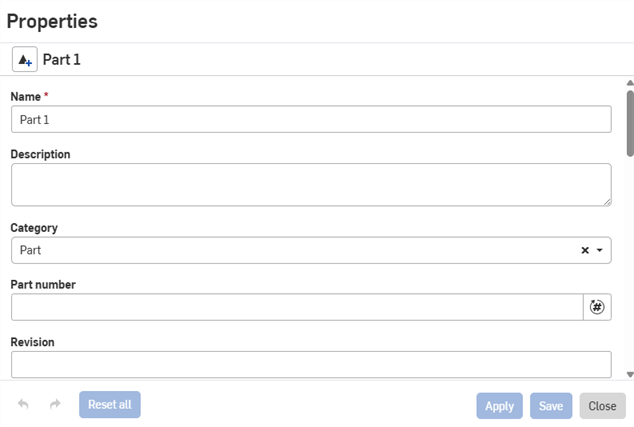

    파트 속성 대화상자

  2. (선택 사항) 릴리스 생성 버튼을 클릭하여 릴리스를 시작합니다.

  3. 사용 가능한 속성을 편집합니다.

    • 회색으로 표시된 속성은 회사 관리자가 설정한 것이므로 편집할 수 없습니다.

    • 다음으로 사용 가능한 파트 번호를 얻으려면 다음 파트 번호 생성 아이콘(다음 파트 번호 생성 아이콘)을 클릭합니다.

    • 사용자 정의 속성은 대화상자 하단에 표시됩니다.

  4. 완료되면 적용을 클릭합니다. Company, 교실 또는 엔터프라이즈 환경에서 작업하는 경우, 변경 사항이 전체(예: Company 전체)에 적용됩니다.

    • 편집 내용을 저장하려면 저장을 클릭합니다. 하지만 아직 적용되지는 않습니다. 나중에 대화상자를 열어 변경 사항을 적용하십시오.

    • 모든 속성을 기본값으로 재설정하려면 모두 재설정을 클릭합니다.

    어셈블리 속성이 설정되면 BOM(Bill of Materials)에 포함된 모든 속성이 자동으로 업데이트됩니다.

또한 통합문서 리스트의 속성 패널을 통해 속성을 설정할 수도 있습니다.

통합문서 속성 패널

통합문서 리스트에서 검색할 때 속성별로 검색 결과를 필터링할 수 있습니다.

고급 검색 드롭다운을 클릭하고 기준 추가 드롭다운을 클릭한 다음 검색 기준으로 삼을 속성을 선택합니다.

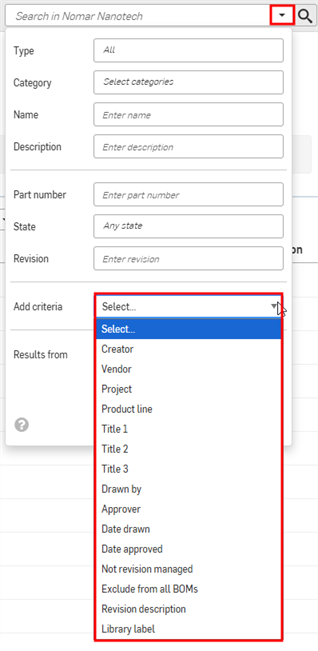

통합문서 리스트에서 속성을 기준으로 검색 필터링

공개 파트(예: 표준 콘텐츠)를 사용할 때는 작성자의 원래 메타데이터를 그대로 유지하면서 일부 속성을 재정의할 수 있습니다.

메타데이터 재정의:

  • 본인에게만 적용됩니다(Company, 클래스룸 또는 엔터프라이즈에서 근무하는 경우, 예외 사항은 Company 전체에 적용됩니다).

  • 새 버전으로 자동 전달

  • 자동으로 자재명세서(BOM)에 반영

관리자는 설정에서 표준 콘텐츠 및 공개 파트 메타데이터를 재정의할 수 있는 권한을 부여할 수 있습니다. 엔터프라이즈 설정: 전역 권한 또는 Company/클래스룸 설정: 기본 설정을 참조하세요.

  • 어셈블리 속성이 설정되면 BOM(Bill of Materials)에 포함된 모든 속성이 자동으로 업데이트됩니다.
  • 관리자는 Company 전체에 대해 사용자 정의 속성을 만들 수 있습니다.
  • 도면의 리비전 테이블 설명 열에 텍스트를 추가하면 도면의 리비전 설명 속성이 자동으로 업데이트됩니다.
  • 일부 속성은 구성할 수 있습니다. 구성된 속성을 참조하십시오.

추가 학습 센터 리소스는 기술 팁: Onshape에서 속성 편집 및 릴리스 워크플로 최적화를 참조하십시오.
