フレーム

1. プロファイルが作成され、Onshape フォルダに保存されます。ライブラリの設定と整理の方法に応じて、[ドキュメント] ページで次の操作を行います。

   1. フォルダを作成します。Company ライブラリはルートフォルダに作成する必要があります。

   2. オプションで、1 つ目のフォルダの下に 2 つ目のネストフォルダを作成します。フォルダ名は、[スケッチの選択] ダイアログの [フレームプロファイル] タブの [標準] フィールドに使用されます。

   3. オプションで、2 つ目のフォルダの下に 3 つ目のネストフォルダを作成します。フォルダ名は、[スケッチを選択] ダイアログの [フレームプロファイル] タブの [タイプ] フィールドに使用されます。

   階層内にフォルダが 2 つしかない場合は、2 番目にネストされたフォルダ名が [タイプ] フィールドで使用されます。

2. これが Company のライブラリの場合は、ドキュメントページから:

   1. 階層のルートフォルダにある [共有] アイコンをクリックすると、[共有設定] ダイアログが開きます。



   2. [Company] タブを選択します

   3. [ドキュメントをリンク] チェックボックスと [共有] チェックボックスをオンにします。

   4. [共有] ボタンをクリックします。



   5. [閉じる] ボタンをクリックします。

以下の手順では、フレームプロファイルライブラリでフレームプロファイルを作成する方法について説明します。この手順では、個人用ライブラリに新しいフレームプロファイルを作成しますが、ユーザーが会社のフレームプロファイルライブラリにドキュメントを追加する権限を持っていれば、同じ手順を Company のライブラリでも使用できます。

1. ライブラリの階層の一番下のフォルダから、[作成] > [ドキュメント] をクリックします。

2. ドキュメントの [Part Studio] タブで、フレームプロファイルを定義するスケッチを作成します。スケッチの Part Studio 名は、[スケッチを選択] ダイアログの [フレームプロファイル] タブの [プロファイル] フィールドで使用されます (既定では Part Studio 1 です)。



Part Studio にはスケッチプロファイルが 1 つだけ必要です。複数のスケッチを作成しても機能せず、ライブラリを更新すると失敗します。

3. ドキュメントパネルの [バージョンの作成] をクリックします。バージョン名と説明 (任意) を入力し、次に [作成] ボタンをクリックします。



4. ドキュメントページで、スケッチドキュメントを作成したフォルダを右クリックし、次のいずれかを実行します。

   • フォルダがまだフレームプロファイルライブラリとして設定されていない場合は、[ライブラリを設定] > [マイフレームプロファイル] を選択します。ライブラリを初めて設定すると、フォルダアイコンが変わり、このフォルダがフレームプロファイルライブラリであることが示されます ():



   • フォルダが既にフレームプロファイルライブラリとして設定されている場合は、[フレームプロファイルライブラリ] > [マイライブラリを更新] を選択します。これにより、フレームプロファイルライブラリを含む新しいフレームプロファイルが更新されます。



5. 必要に応じて、追加の輪郭スケッチドキュメントを作成します。次に、ユーザーライブラリを更新します。

複数のフレームプロファイルを作成して一度に関連付けるのではなく、オーサリングプロセスに慣れるために一度に 1 つのフレームプロファイルを作成することをおすすめします。

ドキュメントページから、フレームプロファイルライブラリフォルダを右クリックして、[フレームプロファイルライブラリ] > [マイライブラリの設定を解除] を選択します (下の最初の画像を参照)。これにより、ユーザー/Company ライブラリとしてのフォルダの指定は削除されますが、フォルダやその内容は削除されません。フォルダが標準フォルダアイコン () に変わり、これが標準フォルダであることを示します (下の 2 番目の画像を参照)。

フレームライブラリフォルダ内のフレームプロファイルドキュメントに変更を加えた場合は、そのフレームプロファイルを参照するすべてのフレームフィーチャーに新しい変更が反映されるように、フォルダを更新する必要があります。

ドキュメントページから、フレームプロファイルライブラリフォルダを右クリックして、[フレームプロファイルライブラリ] > [マイライブラリを更新] を選択します。

Company またはユーザーのフレームプロファイルライブラリを作成し、1 つまたは複数のフレームプロファイルを含めます。

1. 新しいドキュメントを作成します。

2. フィーチャーツールバーでフレームフィーチャーアイコン () をクリックします。

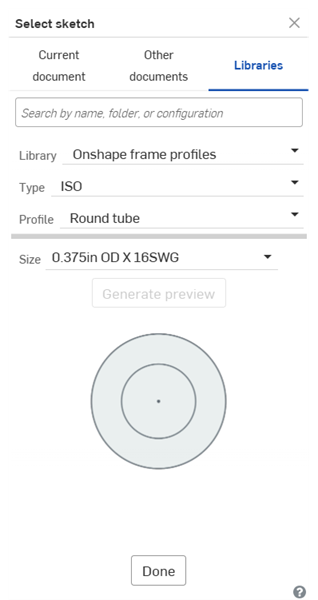

3. [スケッチプロファイル] > [フレームプロファイル] タブをアクティブにし、[ライブラリ] ドロップダウンをクリックし、フレームプロファイルドキュメントを含むライブラリを選択します。



4. プロファイルを選択したら、[完了] をクリックします。



5. 必要に応じて、手順: セクションで説明されているその他のフレームフィーチャーの設定を適用し、チェックマークをクリックして新しいフレームを確定します。

More than 3 folders can be added. To add another folder level:

1. Go to the Documents page and navigate under the third folder (assuming you wish to add a fourth level folder). Then Create a new Folder:



2. In the New folder dialog, provide a Folder name and click Create.

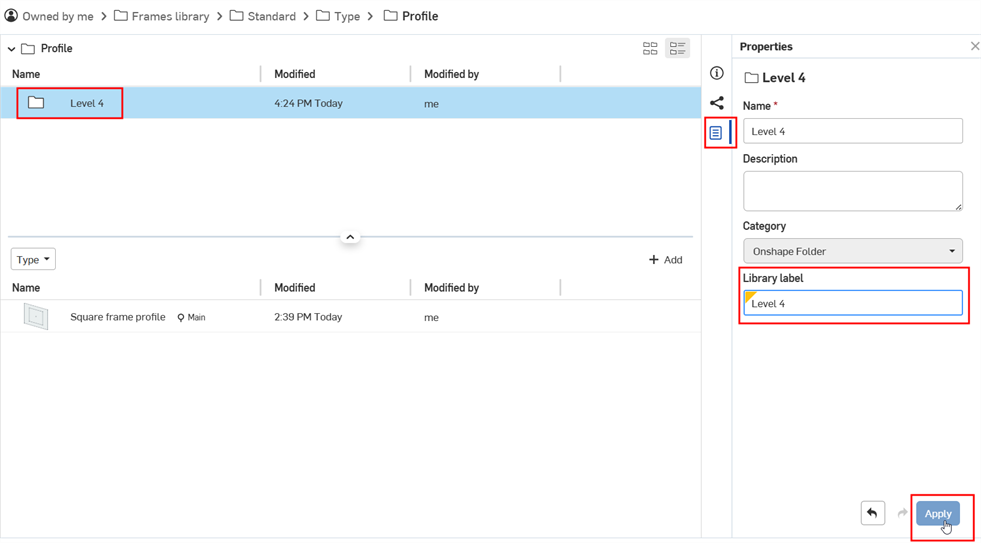

3. On the Documents page, select the folder and click the Properties icon () to open the folder's Properties in the right side panel (see the image below).

4. Enter a label for the folder in the Library label field. Use the Undo () and Redo () buttons to remove text or rewrite text in this field.

5. Click Apply.

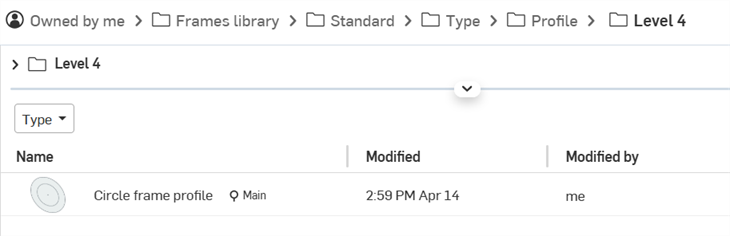

6. Add a frame profile document to the folder.

There must be at least one frame profile document in the last folder in the folder tree.

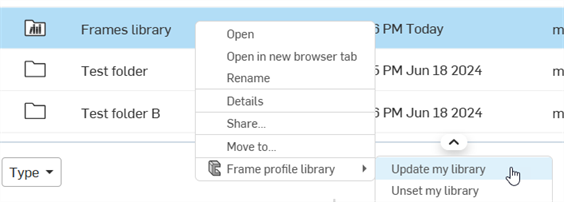

7. Navigate to the Frame profile library's root folder. Right-click and select Frame profile library > Update my library:

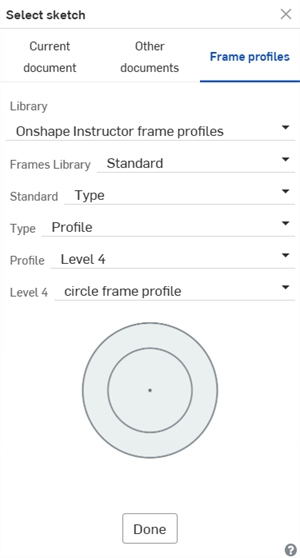

8. Open a document, and using the Frame feature, navigate to the Select sketch dialog. There is now a fourth level that displays the frame profile:



   Select sketch dialog showing a fourth folder level with the frame profile

Notes

• For enterprise/company library folders, since Library labels are inherited from the Onshape Document and Onshape Folder Categories, if you remove these categories, the Library label field is no longer visible or usable. If these categories were previously removed, add them using the Find and add parent categories dropdown.



• You must have at least one frame profile document in the last folder in your folder tree.

• If you have up to 3 folders, they do not require labels, and are automatically labeled Standard, Type and Profile, in sequence.

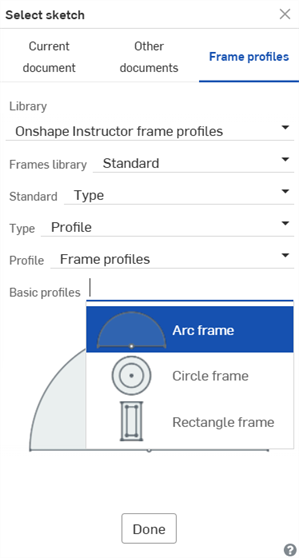

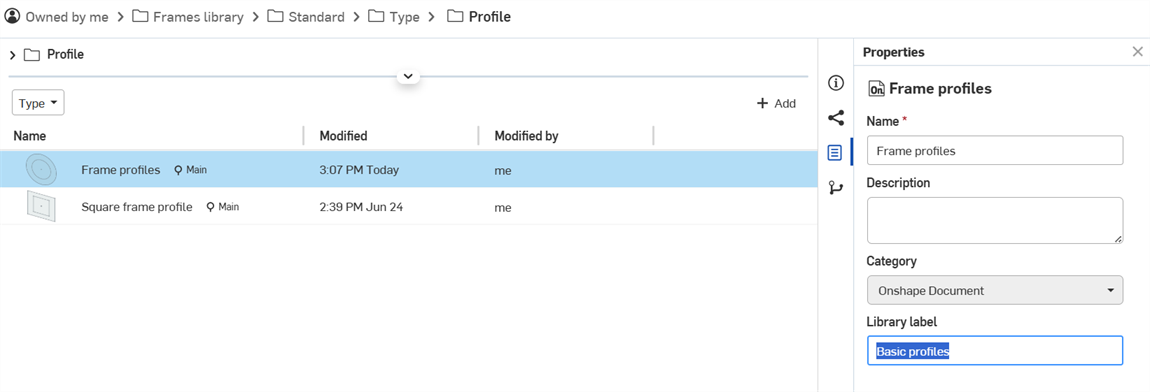

• If you have multiple Frames in the same document (each in their own Part Studio), the document must also have a Library label property.



  Multiple Basic profile frames in the same document

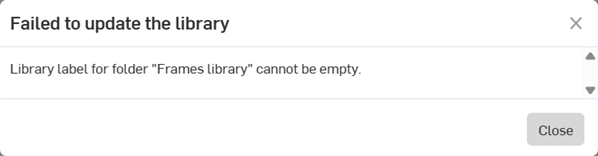

• If you have more than 3 folders, all folders must have labels applied to them. If not, the following message is displayed when updating the library:



• You can add up to 10 primary folder levels (including the root folder).

• You can branch folders from any of the primary 10 folder levels. For example, in the fourth folder, you could create as many folders as required, and each of these folders can go 10 folder levels deep.

• フレームプロファイルライブラリフォルダは削除できません。先にフォルダの設定を解除してから削除してください。

• 要素ライブラリフォルダの共有アクセス許可は編集できません。先にフォルダの設定を解除すると、共有アクセス許可を編集できるようになります。
