カラー
Onshape は、Onshape アプリケーションで何が選択されているか、何が起こっているかを複数の色で示します。このトピックは、これらの色がどのように使用されているかを理解するのに役立ちます。
パーツ、面、フィーチャー、スケッチの色 (外観)

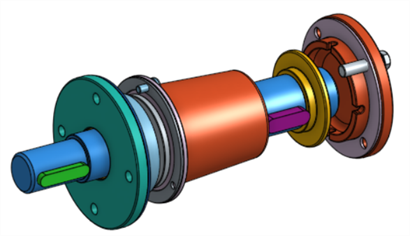

Onshape にはあらかじめ決められたカラーパレットがあり、パーツの作成時に色の割り当てがローテーションします。8 色が順番にレンダリングされ、9 番目のパーツからも同じ順番が繰り返されます。
Part Studio では、パーツ、面、フィーチャー、スケッチに色を適用できます。たとえば、パーツまたはパーツの面 (またはパーツのグループ) を右クリックして、[パーツの外観を編集] または [面に外観を追加] を選択すると、外観エディタ (下図) が開きます。または、インターフェイスの右側にある外観パネル (
) を開いて、パーツや面の色を編集することもできます。
色を使うと、パーツを区別したり、モデルをカラーコードで区別するのに役立ちます。
詳細は、パーツ、面、フィーチャー、スケッチのカスタマイズ: 外観を参照してください。
Onshape のカラーインジケーター
次の表は、Onshape の各タブで使用される色、そのコンテキスト、およびそれぞれの例を示しています。
ColorHexa が定義する色の 16 進値と名前。
全般
| カラー | コンテキスト | 例 |
|

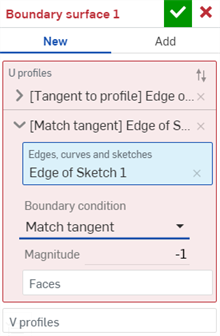

薄い灰色がかった青 (#dbf1fa) |
1 つまたは複数のエントリを追加できるリストフィールドの背景色。 |
|
|
薄い灰色がかった赤 (#f8eaeb) |
エラーが存在するリストフィールドの背景色。 |
|
|
彩度がやや低めの青 (#789ad1) 薄い灰色がかった青 (#d0dcef) |
ボックス選択 (左から右)
|
|
|
非常に薄いオレンジ色 (#ffdc74) 非常に淡いオレンジ色 (#fff3cf)
|
ボックス選択 (右から左)
|
|
|
非常にソフトな青 (#b2ddf6) 薄い灰色がかった青 (#def1fb) 濃い青 (#094174) |
メインビューの上部に表示される、最近のアクションに関連する情報アラートメッセージ
|
|
|
ソフトなオレンジ色 (#fcda7f) 非常に淡いオレンジ色 (#fff8e6) 非常に濃い灰色 (#333333) |
メインビューの上部に表示される、最近のアクションに関連する警告アラートメッセージ
|
|
|
非常にソフトな赤 (#dd979b) 薄い灰色がかった赤 (#f9ebec) 非常に濃い灰色 (#333333) |
メインビューの上部に表示される、最近のアクションに関連するエラーアラートメッセージ
|
|
|
非常にソフトな緑 (#a2db7d) 薄い灰色がかった緑 (#ddf6cc) 非常に濃い灰色 (#333333) |
メインビューの上部に表示される、最近のアクションに関連する成功アラートメッセージ
|
|
|
鮮やかな黄色 (#ffc107) |
コンフィギュレーション、名前付きビュー、分解ビューの編集の通知 |
|
スケッチ
| カラー | コンテキスト | 例 |
|
ピュアな青 (#0000ff) |
アクティブなスケッチのスケッチエンティティが完全に定義されていないことを示します。ドラッグしてエンティティを移動したり、サイズを変更したりできます。 |
|
|
黒 (#000000)
|
|
|
|
落ち着いた赤 (#bd3039) |
スケッチエンティティが過剰に定義されている、スケッチにエラーがある、またはスケッチが解決できない場合があることを示します。 |
|
|
濃い灰色がかった青 (#949ba0) |
非アクティブなスケッチ線/曲線 |
|
|
薄い灰色がかった青 (#E3E6E9) |
閉じたスケッチのフィル (アクティブまたは非アクティブなスケッチ) |
|
|
非常にソフトなオレンジ色 (#f3bf8e) |
スケッチエッジにカーソルを合わせる |
|
|
鮮やかな黄色 (#ffc107) |
スケッチのエッジまたはエンティティを選択しました |
  |
|
非常にソフトなオレンジ色 (#d9bfa0) |
スケッチ寸法にカーソルを合わせる |
|
|
ソフトなオレンジ色 (#d9a566) |
スケッチ寸法を選択する |
|
|
非常にソフトな青 (#90cef1) |
スケッチ平面の線とテキスト |
|
Part Studio
| カラー | コンテキスト | 例 |
|
鮮やかな黄色 (#ffc107) |
グラフィック領域で選択したパーツ、サーフェス、エッジ、または頂点 |
|
|

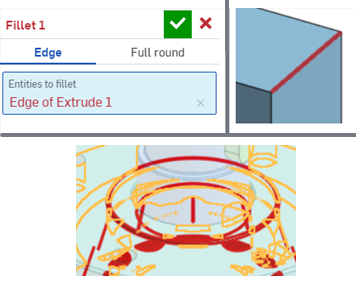

落ち着いた赤 (#bd3039) |
|
|
|

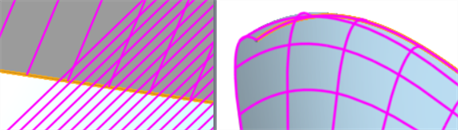

鮮やかなマゼンタ (#d403f9) |
|
|
|
ピュアなピンク (#ff005a) |
曲線/サーフェス分析: U 曲線のコームと境界 (面が選択されている場合) |
|
|

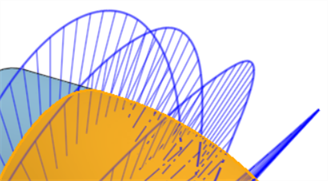

ピュアな青 (#0000ff) |
曲線/サーフェス分析: V 曲線のコームと境界 (面が選択されている場合) |
|
|
ほとんど彩度のない濃い緑 (#70a65c) |
曲線/サーフェス分析: 曲線コーム (エッジが選択されている場合) |
|
|
ソフトなバイオレット (#b275de) |
曲線/サーフェス分析: 曲線コーム境界 (エッジが選択されている場合) |
|
|
非常に濃いマゼンタ (#440154) |
低しきい値の二面分析コーム |
|
|
濃いシアン (#21918c) |
中しきい値の二面分析コーム | |
|
鮮やかな黄色 (#fde725) |
高しきい値の二面分析コーム |
|
|
白 (#ffffff) 黒 (#000000) |
ゼブラストライプ |
|
|
Viridis
|
曲率カラーマップ - カラー: 緑 |
|
|
青 → 赤
|
曲率カラーマップ - 色: 青 → 赤 |
|
|
プラズマ
|
曲率カラーマップ - 色: プラズマ |
|
|
レインボー
|
曲率カラーマップ - 色: レインボー |
|
|
抜き勾配分析 |
|
アセンブリ
| カラー | コンテキスト | 例 |
|

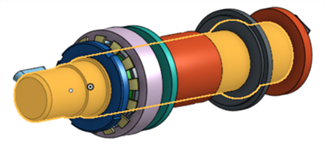

鮮やかな黄色 (#ffc107) |
グラフィック領域で選択したパーツ |
|
|
強い赤 (#cd0000) 濃いライムグリーン (#009500) 強い青 (#0000d0) |
合致コネクタ / 合致軸の色
|
|
|
黒 (#000000) |
オフセット値、矢印、および線。 |
|
|
非常にソフトな青 (#90cff1) 落ち着いた赤 (#bd3039) 濃い灰色 (#999999)
|
合致インジケータアイコン (ファスナー合致インジケーターはここに表示されています)。詳細は、合致インジケーターを参照してください。
|
|
|
Viridis
|
シミュレーションカラースケールオプション: 緑 |
|
|
青 → 赤
|
シミュレーションカラースケールオプション: 青 → 赤 |
|
|
プラズマ
|
シミュレーションカラースケールオプション: プラズマ |
|
|
レインボー
|
シミュレーションカラースケールオプション: レインボー |
|
