利用可能: Part Studio

Part Studio で検査し、モデルベースの定義をパーツに追加します。これらには、データム、寸法、幾何公差、溶接記号などの注釈が含まれます。また、注釈を面と平行または一致するように設定したり、注釈テキストを面やエッジと揃えたりすることもできます。テーブルは CSV ファイルにエクスポートすることもできます。

Part Studio では、検査テーブルにアクセスして、MBD データを表示、追加、エクスポートします。

Part Studio にモデルベースの定義を持つパーツが複数ある場合は、モデルのドロップダウンを使用して、どのパーツまたは複合部品のデータを検査テーブルに表示するかを制御します。

[既定の許容差を選択] をクリックして既定の許容差ライブラリを参照するか、現在のドキュメントまたは他のドキュメントから Company のライブラリを選択します。Onshape の既定の許容差ライブラリには、Onshape が管理するいくつかの標準許容差が含まれています。この選択により、現在の Part Studio の既定の許容値が設定されます。

オーバーフローメニューをクリックして、テーブルを CSV ファイルにエクスポートするか、グラフィック領域でアクティブなパーツを分離します。

モデルの作成中に、寸法の追加、許容差の適用、注釈の割り当てなどにより、製品の製造情報を追加します。

最初のスケッチで、2 本の垂直線または端点を選択して線の長さの寸法を追加し、クリックして配置します。許容差オプションは、単線の距離、円弧の長さ、中心線寸法では使用できません。

寸法ダイアログで、許容差オプションのアイコンをクリックし、ドロップダウンの矢印をクリックして精度と許容差のタイプを選択します。

Part Studio ではパーツが作成されておらず、関連するフィーチャーの参照が足りないため、これらの初期派生スケッチ寸法は特性テーブルに表示されません。

新しい押し出しフィーチャーを開始します。深さの許容差オプションのアイコンをクリックしてその値をテーブルに追加し、ドロップダウンの矢印をクリックして精度と許容差の種類を選択します。フィーチャーを作成すると、特性テーブルが入力されます。

寸法値をドラッグして位置を変更します。検査テーブルの注釈ツールバーの拘束を使用して、注釈をモデルの面に揃えます。

モデル内の寸法の位置を変更するには、[一致を設定] をクリックします。揃える面を選択し、1 つまたは複数の寸法を選択します。平行に設定すると、注釈は面と平行になります。テキスト配置を設定すると、注釈テキストは選択したエッジまたは面に揃います。

寸法を記入するときに面を選択すると、MBD 参照がモデルの形状にリンクされ、定義がモデル自体に確実に反映されます。たとえば、モデルのエッジや頂点ではなく、スケッチ点からモデルの正面までの寸法です。このような派生スケッチの寸法は、フィーチャーで使用されるまで特性テーブルで参照されません。

新しい穴フィーチャーを開始します。穴のパラメータを設定します。オプションで直径に許容差を追加すると、スケッチ距離が基準になります。

モデルが完成したら、注釈ツールバーでさらにモデル定義を追加します。

データムアイコンをクリックします。面を選択し、クリックしてデータムシンボルを配置します。底辺の三角形をドラッグして、面の位置を変更します。データムテキストをドラッグして場所を調整します。

スケッチやフィーチャーには含まれていない許容差の従属寸法を追加します。寸法アイコンをクリックします。正面を選択し、次に穴の面を選択して、クリックして配置します。駆動寸法は灰色です。許容差オプションを編集できるのは、検査テーブルが開いているときのみで、フィーチャーリストからは編集できません。寸法をダブルクリックして、許容差オプションを変更します。

幾何公差を追加して、形状、方向、場所を制御します。幾何公差アイコンをクリックします。記号を選択し、公差値を入力して、参照データムを追加します。フレームを追加するには、プラスアイコンを使用します。フレームを右クリックして [削除] を選択して削除します。記号を表示してテキストフィールドに追加します。フレームを貼付するには、面または寸法をクリックします。ダブルクリックして編集します。

溶接の要件を溶接記号で伝えます。溶接記号のアイコンをクリックします。標準を設定し、溶接タイプを定義します。面を選んでクリックして配置します。矢印をドラッグして、面の位置を変更します。溶接記号をドラッグして再配置します。ダブルクリックして編集します。

構成済みのパーツについては、独立して生成されたパーツが独自の許容差の定義を維持できるように、、構成ごとに許容差の設定を割り当てます。

MBD は図面の代わりにはなりません。これは、製品製造情報 (PMI) をキャプチャして拡張し、より幅広い下流で使用できるようにする動的な検査計画として機能します。

検査テーブルアイコンは、グラフィック領域の右側にあります。

  1. グラフィック領域の右側 (ビューキューブの下) にある検査アイテムアイコン () をクリックします。

    パネルツールバー上の検査テーブルアイコン

  2. 検査テーブルが開き、上部にモデル定義のタイトルが表示されます。

    MBD データと検査パネル

次に、検査テーブルのインターフェイスを説明します。

  • モデル - グラフィック領域で注釈を適用するパーツを選択します。Part Studio でパーツを切り替えるには、ドロップダウンを使用します。下のデータムと特性のテーブルが切り替わり、選択したパーツのモデル定義が表示されます。

  • 既定の許容差を選択 ( ) - このボタンをクリックして、現在の Part Studio の既定の許容差を選択します。既定の許容差ライブラリを参照してください。

  • 注釈ツールバー - このツールバーオプションを使用して、選択したパーツに注釈を付けます。

    • データム () - 選択したパーツの面の特定の場所にデータムを追加します。1 つの面に複数のデータムを適用できます。データムを参照してください。

    • 寸法 () - 選択したパーツに従属寸法を追加します。寸法を参照してください。

      • フィレット寸法 () - 選択したパーツにフィレットの従属寸法を追加します。フィレットの寸法を参照してください。

      • 最小寸法 () - 選択した 2 つのパーツの円筒面の間の水平、垂直、または対角線の最小距離寸法を追加します。最小寸法を参照してください。

      • 最大寸法 () - 選択した 2 つのパーツの円筒面の間の水平、垂直、または対角線の最大距離寸法を追加します。最大寸法を参照してください。

    • 幾何公差 () - 多くの場合、データムに関連付けられます。幾何公差を使用して、選択したパーツに基本的な寸法表記を作成して配置します。幾何公差を参照してください。

    • 溶接記号 () - 選択したパーツ面に溶接記号を追加します。溶接記号を参照してください。

    • 一致を設定 () - 注釈をパーツの面と一致するように設定します。一致を設定を参照してください。

    • 平行に設定 () - 選択した 2つ以上のパーツエンティティが平行になるように拘束を設定します。平行に設定を参照してください。

    • テキスト配置を設定 () - 注釈のテキストをパーツのエッジまたは面と揃えて設定します。テキスト配置の設定を参照してください。

  • データムテーブル - 選択したパーツに関連する各データムの行を一覧表示します。

  • Characteristics table - Lists a row for each Inspection item associated with the selected part. Columns display the Type (Distance, Chamfer distance, Radius, Fillet radius, Diameter, Angle, Chamfer angle, Geometric tolerance, and Weld symbol), Nominal value, Tolerance, Upper limit, and Lower limit for each inspection item.

    • Filters - Use the following options to filter the Characteristics table. Useful for a highly complex part with many annotations:

      • Show/hide default tolerances ( ) - Filters the Characteristics table to display or hide default tolerances. Default tolerances are shown by default.

      • Types - Click Types to open a dropdown where Characteristic types are selected. Check to show or uncheck to hide types in the table: Distance, Angle, Radius, Diameter, Chamfer, Fillet, Hole, Weld, and GTol (Geometric tolerance). If all filters are unchecked (default), they are all displayed.

      • Show/hide derived tolerances ( ) - Filters the Characteristics table to display or hide derived tolerances. Derived tolerances are hidden by default.

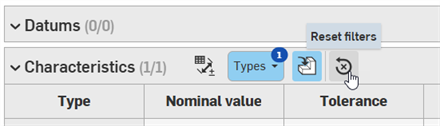

      • Reset filters () - If the filter options have changed from their defaults, click Reset filters to return them to their default settings:

        Reset filters

      現在、フィルターで派生許容差を非表示にしていても、派生パーツの穴の許容差は表示されます。

  1. 注釈ツールバーのデータムアイコン () をクリックします。データムダイアログが開きます。

    データムダイアログ

  2. パーツの面の場所をクリックします。

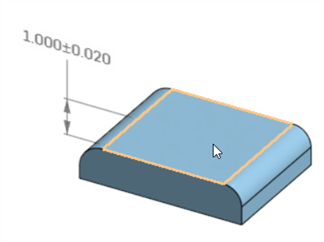

    新しい面の場所の選択

  3. データムをドラッグして引出線を延長し、データムを指定した場所まで延長します。

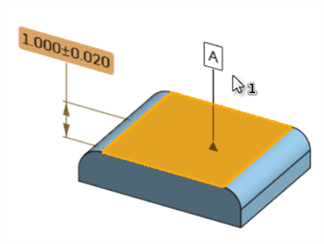

    データムの作成

  4. オプションで、データムダイアログでデータムの ID を編集します。既定では、パーツに最初に追加したデータムはA、次は B、次は C などになります。

  5. チェックマーク (承認チェックマークアイコン) をクリックして変更を確定するか、キャンセル (赤い x を削除するアイコン) をクリックして変更なしで終了します。

注記

  • 任意のデータを編集するには、それをダブルクリックしてデータムダイアログを開きます。必要に応じて編集します。

  • 1 つの面に複数のデータムを適用できます。

従属寸法を追加するには、注釈ツールバーで寸法アイコン () をクリックします。

  1. パーツの面をクリックします。

    面の選択

  2. パーツの 2 つ目の面をクリックします。

    2 つ目の面の選択

  3. 寸法が作成されます。寸法をドラッグして、引出線を指定した場所まで延長します。

    寸法の例

下の例では、2 つの隣接面を選択すると、従属角度寸法が作成されます。

隣接する 2 つの面を選択して角度寸法を作成

注記

  • 従属寸法値は編集できません。ただし、従属寸法の許容差のオン/オフを切り替えたり、許容差オプション (ワークスペースの精度と許容差タイプ) を編集したりできます。

  • 任意の寸法の許容差を編集するには、それをダブルクリックします。寸法コンテキストダイアログが開くので、必要に応じて調整します。

    許容差ダイアログ

  • 従属寸法の注釈は、黒色の駆動寸法と区別するために、グラフィック領域では灰色で表示されます。

  • Dimensioning between two cylindrical faces results in a measured distance between the axes of both faces. To measure minimum or maximum distances, use the Minimum dimension and Maximum dimension tools.

フィレットされた面の従属半径寸法を作成します。

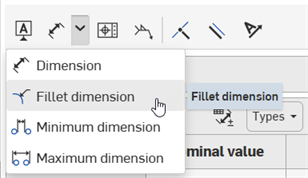

  1. 注釈ツールバーの寸法ドロップダウンの下にあるフィレット寸法アイコン () をクリックします。

    注釈ツールバー: フィレットの寸法

  2. パーツのフィレット面をクリックします。

    フィレットされた面の選択

  3. 従属半径寸法がパーツに追加されます。寸法をドラッグして、引出線を指定した場所まで延長します。

    半径寸法のドラッグ

注記

  • 従属寸法値は編集できません。ただし、従属寸法の許容差のオン/オフを切り替えたり、許容差オプション (ワークスペースの精度と許容差タイプ) を編集したりできます。

  • 任意の寸法の許容差を編集するには、それをダブルクリックします。寸法コンテキストダイアログが開くので、必要に応じて調整します。

    許容差ダイアログ

  • 従属寸法の注釈は、黒色の駆動寸法と区別するために、グラフィック領域では灰色で表示されます。

  • フィレットの寸法は、平面上の面や直径 (チューブやパイプなど) には追加できません。フィレットフィーチャーで作成したような部分的な円柱にのみ追加できます。

2 つの円筒面の間の従属最小距離寸法を作成します。

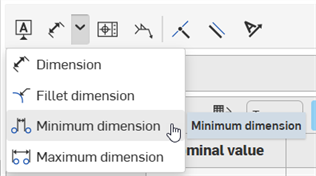

  1. 注釈ツールバーの寸法ドロップダウンの下にある最小寸法アイコン () をクリックします。

    注釈ツールバー: 最小寸法

  2. パーツの 2 つの円筒面をクリックします。

    2 つの円筒面の選択

  3. 従属半径寸法がパーツに追加されます。寸法をドラッグして、引出線を指定した場所まで延長します。パーツをドラッグすると、水平、対角線、垂直の距離のオプションが表示されます。

    最小距離の調整

    左から右へ: 水平、対角線、垂直の最小距離の寸法。

  4. クリックして引出線を配置すると、最小寸法距離が確定され、その値が特性テーブルに公称値として表示されます。

    最小距離の例

  5. (オプション) 必要に応じて、3 つすべての最小寸法 (水平、対角、垂直) を同じ円筒セットに追加できます。手順 1〜3 を繰り返して、必要な最小寸法を追加します。3 つの距離のすべての値が特性テーブルに表示されます。

    最小距離の例

注記

  • 従属寸法値は編集できません。ただし、従属寸法の許容差のオン/オフを切り替えたり、許容差オプション (ワークスペースの精度と許容差タイプ) を編集したりできます。

  • 任意の寸法の許容差を編集するには、それをダブルクリックします。寸法コンテキストダイアログが開くので、必要に応じて調整します。

    許容差ダイアログ

  • 従属寸法の注釈は、黒色の駆動寸法と区別するために、グラフィック領域では灰色で表示されます。

2 つの円筒面間の従属最大距離寸法を作成します。

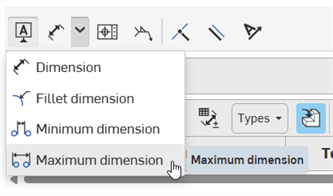

  1. 注釈ツールバーの寸法ドロップダウンの下にある最大寸法アイコン () をクリックします。

    注釈ツールバー: 最大寸法

  2. パーツの 2 つの円筒面をクリックします。

    2 つの円筒面の選択

  3. 従属最大寸法がパーツに追加されます。寸法をドラッグして、引出線を指定した場所まで延長します。パーツをドラッグすると、水平、対角線、垂直の距離のオプションが表示されます。

    最大距離の調整

    左から右へ: 水平、対角線、垂直の最大距離の寸法。

  4. クリックして引出線を配置すると、最大寸法距離が確定され、その値が特性テーブルに公称値として表示されます。

    最大距離の例

  5. (オプション) 必要に応じて、3 つすべての最大寸法 (水平、対角、垂直) を同じ円筒セットに追加できます。手順 1〜3 を繰り返して、必要な最大寸法を追加します。3 つの距離のすべての値が特性テーブルに表示されます。

    最大距離の例

注記

  • 従属寸法値は編集できません。ただし、従属寸法の許容差のオン/オフを切り替えたり、許容差オプション (ワークスペースの精度と許容差タイプ) を編集したりできます。

  • 任意の寸法の許容差を編集するには、それをダブルクリックします。寸法コンテキストダイアログが開くので、必要に応じて調整します。

    許容差ダイアログ

  • 従属寸法の注釈は、黒色の駆動寸法と区別するために、グラフィック領域では灰色で表示されます。

  1. 注釈ツールバーのデータムアイコン () をクリックします。幾何公差ダイアログが開きます。

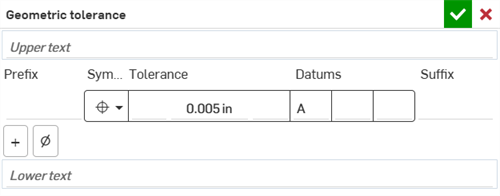

    幾何公差ダイアログ

  2. 次のいずれかです。

    1. パーツの面の場所をクリックし、その面の幾何公差を適用します。

      幾何公差をドラッグして、公差と引出線をグラフィック領域の指定する場所まで延長します。

      左クリックして幾何公差を配置します。

      面に紐付けられた幾何公差

    2. パーツ上の寸法をクリックし、その寸法に幾何公差を添付します。

      寸法と幾何公差を一緒にドラッグし、グラフィック領域の指定する場所に配置します。

      寸法に紐付けられた幾何公差

    幾何公差は、作成中、または幾何公差ダイアログを閉じた後に、グラフィック領域で移動できます。

  3. 幾何公差ダイアログに幾何公差の仕様を入力します。

    幾何公差ダイアログ

    • 上部/下部のテキストフィールド - 幾何公差の上または下に情報を追加します。

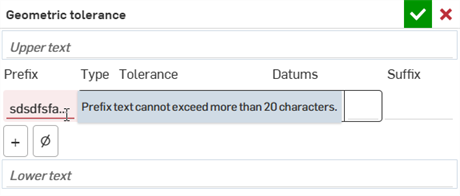

    • プレフィックス/サフィックス - プレフィックスまたはサフィックスを入力し、それぞれ許容値の左側または右側に情報を追加します。

    • 許容差フレーム

      • 記号 (幾何公差タイプ) - このドロップダウンフィールドから幾何公差の種類を選択します。記号は幾何公差の左側に配置されます。オプションは、位置、同軸度、対称度、平行度、直角度、傾斜角度、円筒度、平面度、真円度、真直度、輪郭 (サーフェス)、輪郭 (線)、円周振れ、全振れです。
      • 許容差 - 許容差の値を入力します。オプションで、許容差の値の左/右のフィールドにテキストまたは記号を入力します。
      • データム - 最大 3 つのデータム値を 3 つのデータムフィールドに入力します。
    • フレームを追加 - フレームを追加アイコン (プラス記号アイコン) をクリックして、テーブルに拘束行を追加します。幾何公差には最大 5 つの拘束を追加できます。複合フレームを作成するには、一番下の記号を複合に変更します。

      拘束線を移動または削除するには、その行のセルを右クリックして、[上/下に移動] (拘束を表の 1 行上または下に移動する) または [削除] (拘束行をテーブルから削除する) を選択します。これは追加の拘束行でのみ実行できます。

      拘束コンテキストメニュー

    • 記号を表示/非表示にする - 記号を表示アイコン (ø) をクリックすると、幾何公差フィールドに挿入できる記号のテーブルが開きます。上部/下部テキストとプレフィックスサフィックスのフィールドには、すべての記号が表示されます。

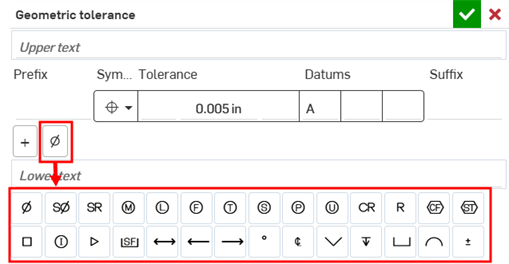

      幾何公差ダイアログ - 記号を表示または非表示

      許容差フレーム内のフィールドでは、幾何記号のタイプと特定のフィールドの組み合わせによって、使用できる記号が決まります。たとえば、許容値の次のフィールドでは、以下の記号オプションを使用できます。

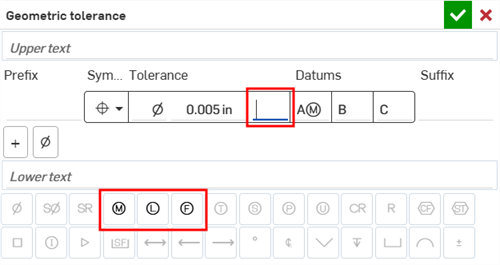

      幾何公差の例

  4. チェックマーク (承認チェックマークアイコン) をクリックして変更を確定するか、キャンセル (赤い x を削除するアイコン) をクリックして変更なしで終了します。

注記

  • 任意の幾何公差を編集するには、それをダブルクリックします。幾何公差ダイアログが開きます。必要に応じて調整します。

  • 1 つの面に複数の幾何公差を設定できますが、1 つの寸法に適用できるのは 1 つだけです。

  1. 注釈ツールバーの溶接記号アイコン () をクリックします。溶接記号ダイアログが開きます。

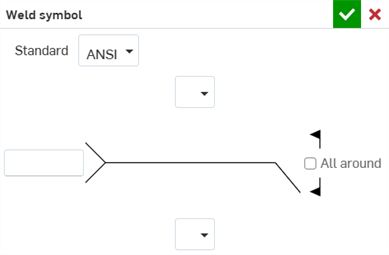

    溶接記号ダイアログ

  2. パーツの面の場所をクリックして、溶接記号を配置します。

  3. 溶接記号とその引出線を指定した場所までドラッグして延長します。

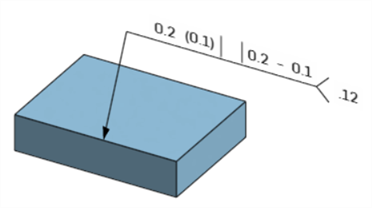

    溶接記号の例

  4. 溶接記号ダイアログに溶接記号の仕様を入力します。

    • 標準 - ANSI か ISO のどちらかを選択します。

    • 識別線を反転 (ISO 規格のみ) - チェックすると、溶接識別線が反対方向に反転します。

    • 溶接タイプ (上部/下部) - 次の溶接タイプから選択します: なし、正方形溝、V 溝、U 溝、J 溝、ベベル溝、広いルートがあるレ形開先溶接、V フレア溝、ベベルフレア溝、裏溶接、すみ肉溶接、プラグ溶接またはスロット溶接、シーム溶接、スポット溶接。

    • 溝 (上部/下部) - 溝の度数を 0 から 360 の間で入力します。

    • ルート開口部 (上部/下部) - ルート開口部の距離を指定された測定単位で入力します。

    • 仕上げ加工 (上部/下部、ANSI 規格のみ) - 仕上げ加工を次の中から選択します: なし、C はつり、G グラインディング、H ハンマリング、M 機械加工、R 圧延加工、U 指定なし。

    • 輪郭 (上部/下部) - 輪郭を次から選択します: なし、平ら、凸面、凹型。

    • 溶接サイズ (上部/下部) - 指定した距離の測定値として、溶接サイズを入力します。

    • 溶接深さ (上部/下部) - 指定した距離の測定値として、溶接深さを入力します。

    • 溶接長さ (上部/下部) - 指定した距離の測定値として、溶接長さを入力します。

    • 溶接ピッチ (上部/下部) - 指定した距離の測定値として、溶接ピッチを入力します。

  5. チェックマーク (承認チェックマークアイコン) をクリックして変更を確定するか、キャンセル (赤い x を削除するアイコン) をクリックして変更なしで終了します。

注記

  • 溶接記号を編集するには、それをダブルクリックします。溶接記号ダイアログが開きます。必要に応じて調整します。

  • 1 つの面に複数の溶接記号を適用できます。

  1. 注釈ツールバーで一致を設定アイコン () をクリックします。

  2. パーツ面を選択:

    一致を設定 - 面の選択

  3. 注釈を選択します。注釈は面エッジと一致するように設定されます:

    一致を設定 - 注釈の選択

注記

  • 面を選択したら、追加の注釈をクリックして、選択した面とすべて一致するようにします。

  • 面取りやフィレットで作成した面は選択できますが、注釈には一致できません。

  1. 注釈ツールバーで平行に設定アイコン () をクリックします。

  2. パーツ面を選択:

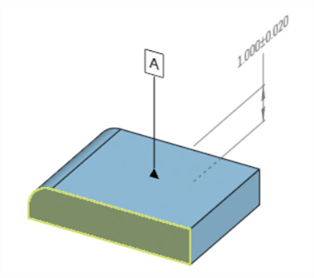

    平行に設定 - 面の選択

  3. 注釈を選択します。注釈は面と平行に設定されます:

    平行に設定 - 注釈の選択

面を選択したら、追加の注釈をクリックして、選択した面とすべて平行にします。

  1. 注釈ツールバーでテキスト配置を設定アイコン () をクリックします。

  2. パーツのエッジまたは面を選択します。

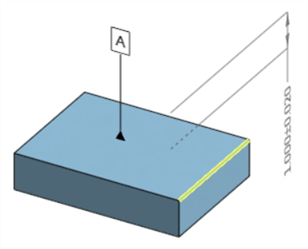

    テキスト配置の設定 - エッジの選択

  3. 注釈を選択します。注釈テキストは選択したエッジまたは面に揃います:

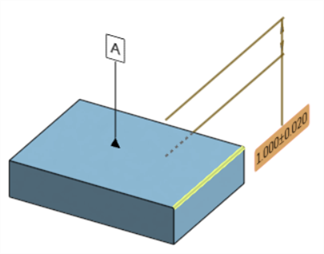

    テキスト配置の設定 - 注釈の選択

エッジまたは面を選択したら、追加の注釈をクリックして、選択したエッジ/面にテキストを揃えます。

テーブルの右上隅にあるオーバーフローメニューアイコン () をクリックすると、次のオプションが表示されます。

オーバーフローメニューアイコン

  • CSV にエクスポート - Microsoft Excel や Google スプレッドシートなどのスプレッドシートプログラムで使用するために、テーブルを CSV ファイルにエクスポートします。詳細は、モデルの検査テーブルのエクスポートを参照してください。

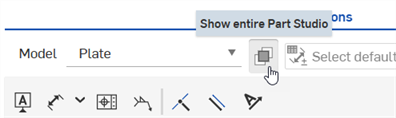

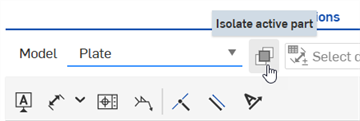

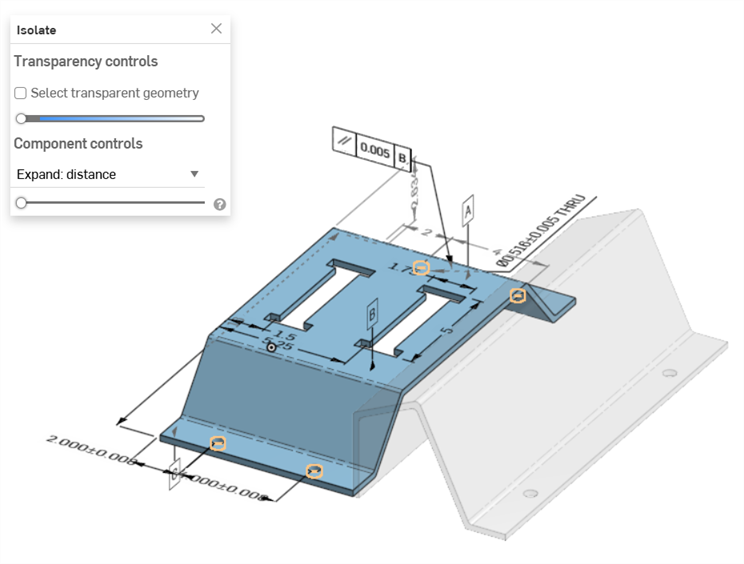

  • アクティブなパーツを分離/Part Studio 全体を表示 - 現在アクティブなモデルを分離します。選択すると、分離ダイアログが開き、隔離を微調整できます。

    ダイアログがまだ開いている場合は、このオプションにオーバーフローメニューからアクセスすると、[Part Studio 全体を表示] オプションが表示されます。このオプションを選択すると、分離ダイアログが閉じ、Part Studio のすべてのパーツが表示されます。

検査テーブルの注釈に関連するコメントがある場合は、データムテーブルのデータムまたは特性テーブルのタイプの右にコメントインジケータが表示されます。

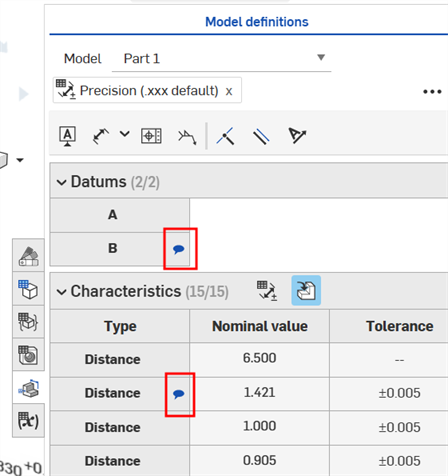

検査パネルのコメントインジケーター

詳細は、MBD 注釈へのコメントの追加を参照してください。

次に、検査テーブルのクロスハイライトについて説明します。

  • 特性テーブルのデータムまたは値セル (たとえば、基準値、公差、上限/下限列) にカーソルを合わせると、グラフィック領域関連面アウトライン (オレンジ色) と、関連するデータム注釈、従属寸法と駆動寸法がクロスハイライトされます。

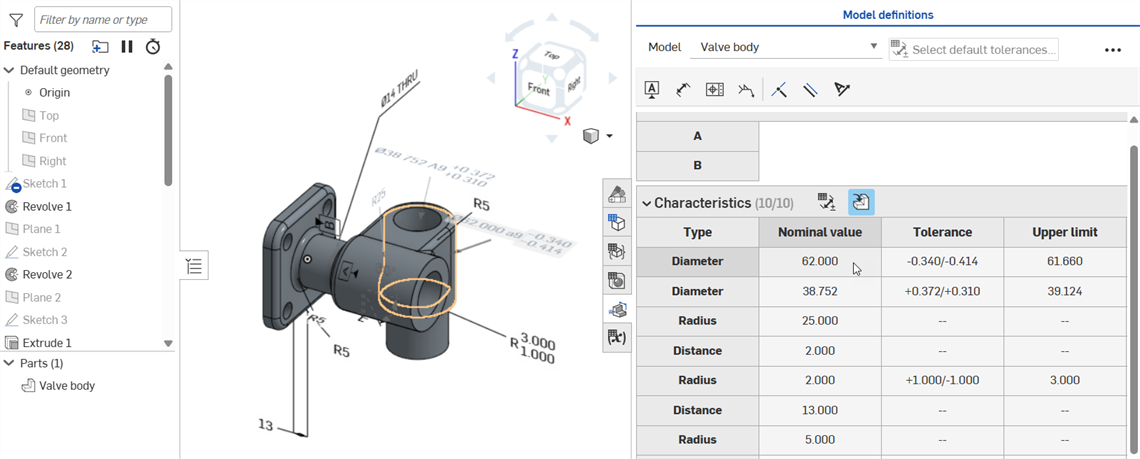

    公称値のセルにカーソルを合わせると、クロスハイライトが表示されます

    駆動寸法の公称値セルにカーソルを合わせます。

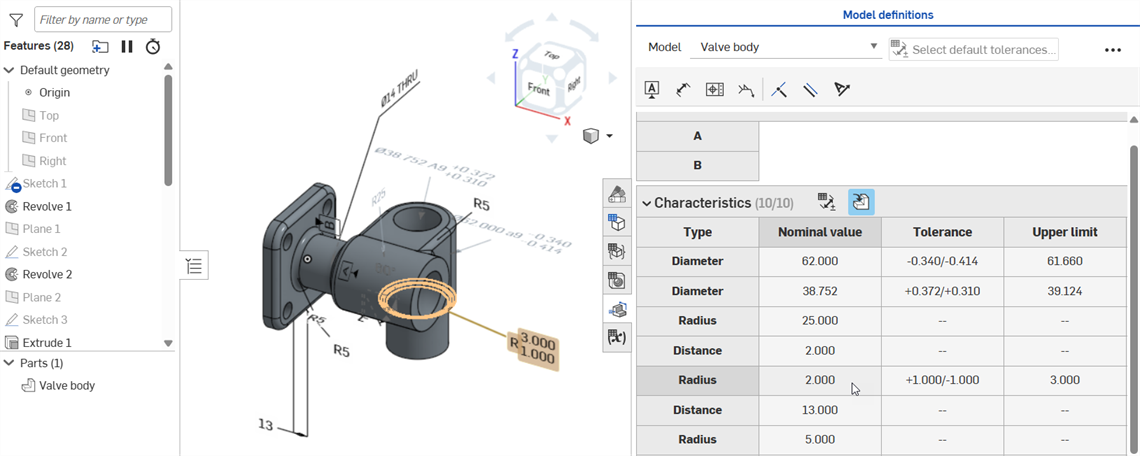

    公称値のセルにカーソルを合わせると、クロスハイライトが表示されます

    従属寸法の公称値セルにカーソルを合わせます。

  • データムセルまたはタイプセル (たとえば、距離、直径、半径) をクリックすると、グラフィック領域で関連する面 (黄色)、パーツリストのパーツ、関連する寸法または注釈 (駆動か従属かにかかわらず)、およびフィーチャーリスト内の関連フィーチャーがクロスハイライトされます。

    タイプ: 直径セルをクリックすると、クロスハイライトが表示されます

    直径セルをクリックすると、グラフィック領域に関連する面、パーツリストのパーツ (バルブボディ)、従属寸法 (直径)、フィーチャーリストのフィーチャー (回転 2) がクロスハイライトされます。

  • データムとタイプのセルはトグルです。もう一度クリックすると、クロスハイライトが解除されます。

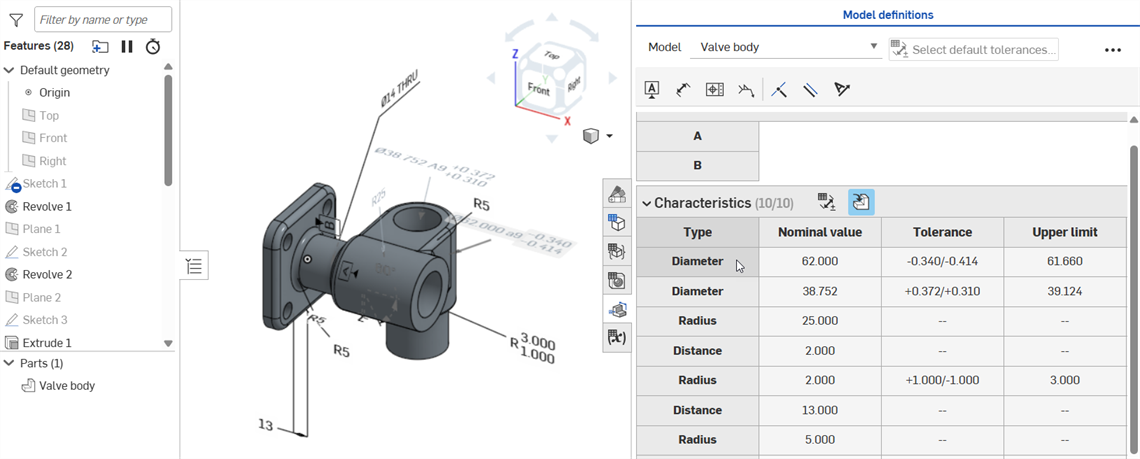

    タイプ: 直径をクリックすると、クロスハイライトが解除されます

    • 解除後にクロスハイライトを表示するには、カーソルをセルの外に移動してから、もう一度セルに戻す必要があります。

  • 以下は面取りされたエッジを示しています。グラフィック領域で距離寸法をクリックすると、面取りタイプとして等距離が選択されている場合は 1 つの面がクロスハイライトされ (左の画像)、面取りタイプとして 2 つの距離が選択されている場合は 2 つの面がクロスハイライトされます (中央の画像)。面取りタイプとして距離と角度が選択されている場合は、角度寸法をクリックすると 2 つの面がクロスハイライトされます (右の画像)。

    面取り寸法の強調表示の例

    グラフィック領域で寸法を選択したときの強調表示: 等距離 (左)、2 つの距離 - 距離 1 を選択した場合 (中央)、距離と角度-角度を選択した場合 (右)

    グラフィック領域で寸法 (下の例では角度) を選択すると、検査テーブルの寸法の周りに青い境界線が表示され、フィーチャーリストの関連フィーチャーとパーツリストのパーツがクロスハイライトされます。

    面取り寸法のクロスハイライト

各モデルの検査テーブルは、モデルのすべての寸法と注釈のリストを含む、順序付けられた CSV ファイルにエクスポートできます。

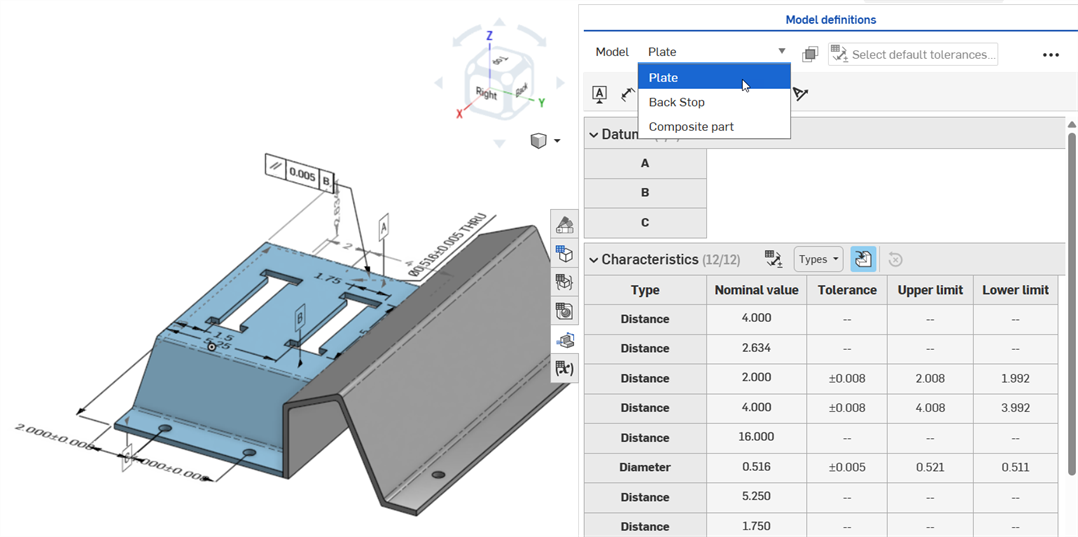

  1. [モデル] ドロップダウンからモデルを選択します。

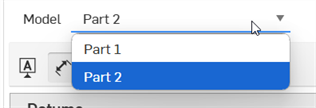

    モデルの選択

  2. 検査テーブルの右上隅にあるオーバーフローメニューボタン () をクリックします。
  3. CSV にエクスポートを選択します。

    CSV にエクスポート

  4. エクスポートダイアログが開きます。次のオプションから選択します。

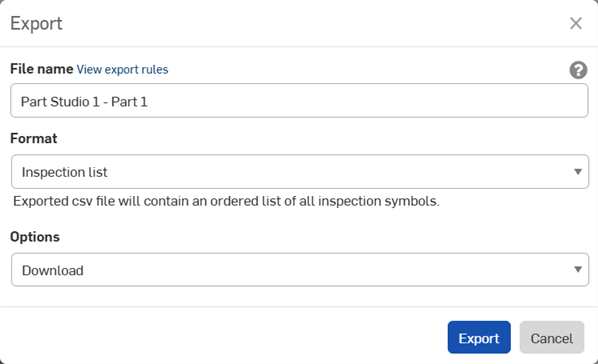

    エクスポートダイアログ

    • ファイル名 - 既定では、ファイル名はステップ 1 で選択した Part Studio タブとモデルの名前です。ファイル名は必要に応じて上書きできます。

    • 形式 - 出力形式。既定では、検査リストが選択されています。このオプションは選択したままにしてください。

    • オプション - 次のオプションから 1 つを選択します。

      • ダウンロード - ファイルをコンピュータにダウンロードします。

      • 新しいタブにファイルをダウンロードして保存 - ファイルをコンピュータにダウンロードし、現在のドキュメントに新しいタブを作成してファイルを保存します。

        • ダウンロード場所はブラウザ固有です。別の場所への保存を求めるメッセージを表示したい場合は、ブラウザの設定で [ダウンロード前に各ファイルの保存場所を確認] オプションをオンにします。

      • ファイルダウンロードリンク付きメール - エクスポートしたファイルをダウンロードリンクとしてメールで送信します (無料または Education を除くすべてのプラン)。以下のファイルダウンロードリンク付きメールでのエクスポートのセクションを参照してください。

      • 新しいタブにファイルを保存 - 現在のドキュメントに新しいタブを作成してファイルを保存します。

  5. ファイルをコンピュータにダウンロードした場合は、Microsoft Excel (下の画像を参照) などのスプレッドシートアプリケーションで開き、タイプ、公称値、許容差、上限、下限の列に注釈を付けることができます。

    検査テーブルのエクスポート

スプレッドシートアプリケーションの中には、括弧や正負の許容差などの記号が自動的に計算または再フォーマットされるものがあります。期待していた結果がスプレッドシートで変換される場合は、データを再フォーマットするか、スプレッドシートエディタの代わりにテキストエディタを使用してください。

ファイルのダウンロードリンク付きのメールによるエクスポート

エクスポートしたファイルは毎回、ダウンロードリンクとしてメールで送信できます (無料または Education プランを除く、すべてのプランタイプ で利用可能)。エクスポートダイアログでは、次の操作ができます。

  1. [オプション] ドロップダウンで[ファイル ダウンロード リンク付きメール] を選択します。

    メールにエクスポートするオプション

  2. 次のメールオプションを入力します。

    • 宛先 - 受取人のメールアドレス (必須)。

    • 件名 - メールのカスタマイズされた件名。

    • メッセージ - 任意のメッセージ。

    • 有効期限 - ダウンロードリンクを利用できる期間を指定します。既定は 3 日間です。

    • ダウンロードにはパスワードが必須です - メールするリンクをパスワードで保護するには、このオプションをチェックします。

    • パスワード - [ダウンロードにはパスワードが必須です] をオンにした場合は、このフィールドにパスワードを入力します。このパスワードは、メールで送られたファイルを開くときに使用します。

    • コピーを送信 - 自分 (作成者) のメールアドレスにメールのコピーを送信します。

パスワードはメールで送らないでください。受取人が他の方法であなたにパスワードについて連絡するようにメッセージに明記することをおすすめします。

受信者は、エクスポートされた検査テーブルをダウンロードするためのリンクが記載された Onshape ブランドのメールを受信します。
