ビューのコンテキストメニュー

利用可能: 図面

任意のビューにマウスカーソルを合わせ、右クリックしてコンテキストメニューを開いて、そのビューのコマンドオプションのリストにアクセスします。これらのコマンドオプションを以下に一覧表示します。ここで表示したすべてのオプションが、すべてのタイプのビューで使用できるわけではないことに注意してください。

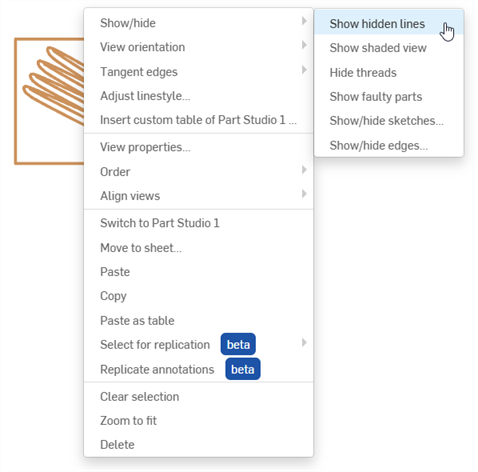

典型的なビューのコンテキストメニューの例

ラインスタイルの調整

ビューを右クリックしてコンテキストメニューを開き、[ラインスタイルを調整] を選択します。
ビュー内の各エッジをクリックして、指定したスタイルの変更を適用します。これらの選択は、ダイアログの [エッジ] の下に表示されます。
ダイアログで、仕様に合わせて以下を調整します。
- ラインスタイル - ドロップダウンから線種を選択します。
- ダッシュ (破線の場合) - 破線の間隔をカスタマイズします。
- 厚さ (指定した単位)
- 色 - カラーブロックをクリックし、カラーダイアログで適宜調整します。
でダイアログを閉じます。

書式設定オプションの表示

コンテキストメニューの次のセクションは、ビューの書式設定に関するものです。

ビュープロパティ

ビュープロパティを参照してください。

順序

図面レイヤースタック内での現在のビューの順序を設定します。

コンテキストメニュー - 順序オプション

前面へ移動 - 現在のビューを図面レイヤースタックの最前面に表示します。
背面へ移動 - 現在のビューを図面レイヤースタックの最背面に送ります。

位置合わせビュー

選択した 2 つのビューを、ビューの中心に従って垂直または水平に揃えます。

ビューを右クリックするか、ビューを選択して右クリックすると、コンテキストメニューが表示されます。
[位置合わせビュー] オプションにカーソルを合わせ、[垂直] または [水平] を選択します。

カーソルが選択カーソルに変わります。
ビューを揃える別のビューを選択します。

ビューが揃い、選択モードが終了します。

ビューの回転

回転ビューの場合は、直線エッジの選択に応じて、垂直方向または水平方向に回転させることができます。コマンドは、以下のビューのコンテキストメニューにあります。

ビューを選択します。
右クリックしてコンテキストメニューをアクティブにします。
[ビューを垂直に回転] または [ビューを水平に回転] を選択します。
カーソルが選択カーソルに変わります。
ビューの回転に使用する直線エッジを選択します。

ビューが回転し、コマンドモードが終了します。

ビューのナビゲーションオプション

次に、ビューからデータをコピーする方法や、ビューにデータを貼り付けるさまざまな方法を示します。

切り替え先:... - ビューの挿入元のタブに切り替えます。これは Part Studio の場合もアセンブリの場合もあります。
シートに移動 - ビューを別のシートに移動するを参照してください。
コピー - 現在のビューをクリップボードにコピーします。ビューのコピーを参照してください。
貼り付け - 現在のビューをクリップボードから現在のシートに貼り付けます。
テーブルとして貼り付け - Microsoft Excel ワークシートまたは Google スプレッドシートからテーブルのセルをコピーし、新しいテーブルとして Onshape 図面に貼り付けます。Excel または Google スプレッドシートからテーブルをコピーするを参照してください。
ビューをグループ化/グループからビューを削除 - たとえば、グループ化はハッチングをビューに結合します。グループ化すると、ビューは一緒に移動します。現在選択しているビューをグループから削除するには、[グループからビューを削除] を選択します。

複製用に選択 / 注釈を複製

ビューまたは領域の注釈をコピーし、同じようなジオメトリを持つ別の同様のビューに複製します。ビューをリンクする必要はありません。

ビューを選択します。
右クリックして、次のオプションのいずれかを選択します。
1. 複製用に選択 > 表示 - すべてのビューの注釈をクリップボードにコピーします。
2. 複製用に選択 > 領域 - 領域の複製ダイアログが開きます。
  1. コーナー点ハンドルを使って選択ボックスのサイズを調整します。
  2. ビューに長方形の中心点の選択を配置します。
  3. Enter キーを押すか、チェックマーク () をクリックします。領域注釈がクリップボードにコピーされます。
注釈を複製したいビューを選択してください。
右クリックして、[注釈を複製] を選択します。
1. ビューをコピーすると、その注釈がこのビューに貼り付けられます。
2. 領域をコピーすると、カーソルを中心にした実線のボックスが表示されます。
  1. クリックして、ビューに選択ボックスを配置します。
  2. コーナー点ハンドルを使って選択ボックスのサイズを調整します。
  3. Enter キーを押すか、チェックマーク () をクリックします。注釈がこのビューに貼り付けられます。

正常に複製された注釈の数が、グラフィック領域の上部の通知に表示されます。

複製された注釈の通知

その他のオプション

<ビュー>を編集 - 部分断面、切り抜き、または補助ビューを選択し、右クリックして [<ビュー>を編集] を選択します。断面図と切り抜きビューでは、開いたダイアログを使用して長方形、円、ポリゴンを編集します。スプライン点を追加したり、形状を新しいサイズや場所にドラッグしたり、その他の仕様を変更したりできます。補助ビューの場合は、このダイアログボックスを使用して、ラベルを指定したり、元のビューエッジを変更したり、ビューを反転したり、観察平面の表示と非表示を切り替えたりします。
表示状態 - ビューを選択して右クリックし、表示状態にカーソルを合わせると、ビューで使用可能な表示状態の一覧が表示されるので、1 つを選択します。既定では、すべての親ビューは [すべて表示] です。すべての子ビューは、[親に従う] 表示状態になります。断面ビューと詳細ビューは、[親に従う] 表示状態のみになります。

図面の作成後に表示状態を作成した場合は、図面を更新して表示状態を利用します。アセンブリから表示状態を削除すると、図面更新時にエラーメッセージ (分解ビューを解決できませんでした) が表示されます。

削除された表示状態を使用するビューはすべて空になりますが、図面には残ります。削除された表示状態の名前がコンテキストメニューに表示されなくなります。
分解/ポジション - ビューを選択し、右クリックして [分解/ポジション] にカーソルを合わせると、そのビューで選択できる分解またはポジションの状態のリストが表示されます。図面を作成した後で分解図を作成する場合は、分解を利用するように図面を更新してください。アセンブリから分解図を削除すると、図面更新時にエラーメッセージ (分解ビューを解決できませんでした) が表示されます。

分解ツリーのロールバックバーを分解手順間で移動しても、図面ビューには影響しません。図面ビューには、分解ビューのすべての分解手順が反映されます。
親との位置合わせを省略 - 子ビューを選択して右クリックし、[親との位置合わせを省略] を選択して、他のビューから派生したビューの自動位置合わせを解除し、図面上に個別に配置します。

位置合わせを抑制しても、ビューの子に対する位置合わせは解除されません。ビューに子 (または任意の線形) がある場合、ビューを回転することはできません。
断面を削除/切り抜きを削除 - 断面ビューまたは部分ビューを選択して右クリックし、[断面を除去] (または [切り抜きを削除]) を選択して、部分断面または部分ビューを除去し、スプライン、円、ポリゴンを参照用に残します。境界を削除するには、スプラインをクリックして強調表示し、[削除] を押すか、右クリックして [削除] を選択します。
ハッチング断面ハッチング領域を編集 - ビューでハッチング領域を追加または編集します。ハッチング領域が既に追加されている場合は、ハッチングを編集ダイアログが開きます。図面のハッチング領域をクリックすると、ダイアログボックスに一連のオプションが表示され、ハッチングタイプ (ANSI、ISO、または全般)、パターン、尺度、角度、および色を調整できます。
ビュー付きの注記のグループ化 - 注記のグループ化を参照してください
選択を解除 - 現在のビューの選択を解除します。
フィット - 現在のビューをウィンドウにフィットするように拡大縮小します
削除 - 現在のビューを削除します。
