利用可能: 図面

現在の図面内の各注釈タイプのフォント、テキストの高さ、矢印の長さとタイプ、色を編集できます。また、一度にすべての注釈の既定を指定することも、注記、コールアウト、データム、幾何公差、表面粗さ記号、溶接記号、穴コールアウト、曲げ注記 (シートメタル用) の既定をそれぞれ別途に指定することもできます。

注釈プロパティにアクセスするには、図面のプロパティツールバーの上部にある注釈アイコン () をクリックします。

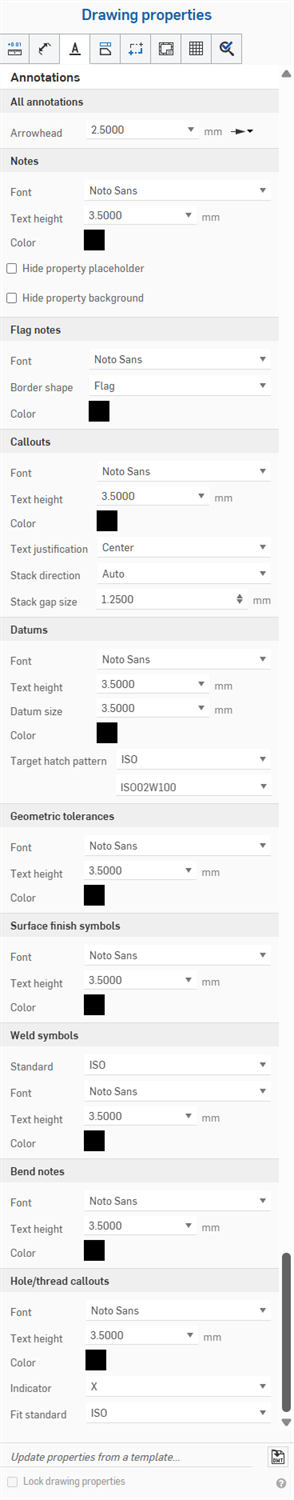

[図面プロパティ] パネル、[注釈] タブ

すべての注釈に共通のプロパティについては以下に説明しています。また、それぞれのビューに固有のプロパティについては、このセクションに続く小見出しの下で説明します。

  • フォント - 注釈タイプごとに選択するフォントを選択します。
  • テキストの高さ - 注釈タイプごとのサイズを選択します。

  • 色 - 注釈エンティティの色を編集するには、対応するカラーブロックをクリックしてカラーダイアログにアクセスします。

    [寸法色] ダイアログ

    • カラーを選択するか、16 進コードまたは RGB コードを入力するには、[パレット] を選択します。ミキサーパネルを使用して一般的なカラー領域にドラッグし、特定の 16 進数か RGB コードを入力します。

    • パレットパネルとミキサーパネルのいずれかで [カスタムの色] の下のプラス記号をクリックすると、現在指定されているカラー値を後で使用するためにカスタムの色として保存できます。

  • 矢印 - 矢印のサイズを選択します。

[フォント]、[テキストの高さ]、[色] など、すべての注記プロパティの既定値を指定します。

注記プロパティメニュー

次も指定できます。

  • プロパティのプレースホルダーを非表示にする (タイトルボックスと同様の ----)

  • プロパティの背景を非表示にする (既定はタイトルボックスの表示と同様のグレー)

既定では、エクスポートされたすべての図面には、図面とシートプロパティのプレースホルダ (「—」) は含まれなくなります。

[フォント]、[境界図形]、[色] など、すべてのフラグ注記の既定値を指定します。

[フォント]、[テキストの高さ]、[色]、[テキストの位置合わせ]、[スタック方向]、[スタックギャップサイズ] など、スペースに配置またはジオメトリに添付されたすべてのコールアウトの既定値を指定します。

コールアウトとコールアウトテーブルを右側にした図面

図面内のコールアウトは、BOM の [アイテム番号] 列に対応します。

[フォント]、[テキストの高さ]、[データムのサイズ] (三角形のサイズ)、[色] など、すべてのデータムプロパティの既定値を指定します。

プロパティ、データム

[フォント]、[テキストの高さ]、[色] など、すべての幾何公差の既定値を指定します。

特定の幾何公差の例

[フォント]、[テキストの高さ]、[色] など、すべての表面粗さ記号の既定値を指定します。

すべての表面粗さシンボルの既定を指定

[注釈] メニューの下部にある溶接記号の規格を変更します。このメニューでは、図面で使用されている溶接記号の既定の規格を変更します。この規格は図面規格とは別であり、変更されません。たとえば、ANSI 規格図面の場合、この設定を変更し、図面内のすべての ISO 溶接記号を使用できます。

溶接記号のプロパティ

フォント、テキストの高さ、色など、シートメタルビューに添付された曲げ注記の書式を変更します。曲げ注記は、Part Studio で作成された曲げ仕様から図面に挿入されます。

曲げ注記形式の変更例

シートメタルビューに貼り付けられた穴コールアウトの形式 (フォント、文字の高さ、色、インジケータなど) を変更します。穴コールアウトは、[寸法] ドロップダウンメニューの穴コールアウトツール 穴コールアウトアイコン を使用して、シートメタルのフラットパターンの図面に適用されます。

穴コールアウト形式の変更例
