Crea una collezione di corpi sottoposti a sweep che condividono un profilo, disposti da punto a punto.

La funzione Frame crea una raccolta di corpi avvolti che condividono un profilo, disposti da un capo all'altro.

Lo strumento Cornice richiede uno schizzo del profilo che delinei il profilo della cornice stessa, situato in un Part Studio. È inoltre necessario uno schizzo del percorso seguito dallo schizzo del profilo per creare la cornice, collocato in un altro Part Studio (oppure è possibile scegliere tra i profili di schizzo forniti).

Fai clic sullo strumento funzione Cornice nella barra degli strumenti del Part Studio. Attiva il campo del profilo dello schizzo: si apre la finestra di dialogo Seleziona schizzo. Se necessario, seleziona la posizione del profilo della cornice (Documento corrente, Altri documenti o i profili cornice predefiniti), quindi seleziona Standard, Tipo e Dimensione per il profilo. Fai clic su Genera, quindi su Fine. Con il campo Selezioni evidenziato nella finestra di dialogo, seleziona lo schizzo del profilo nell'area grafica. La nuova cornice è applicata al percorso dello schizzo.

Per impostazione predefinita l'opzione Unisci segmenti tangente crea una parte composita dai segmenti che sono tangenti l'uno all'altro. Deseleziona questa opzione per lasciare tutti i segmenti come parti singole.

Inserite un angolo o utilizzate il manipolatore per allineare la cornice in modo non centrale lungo il percorso. Inserite un riferimento angolare per modificare il riferimento dell'angolo rispetto al piano normale. Fate clic sulla freccia per specchiare l'asse Y.

Seleziona un tipo di angolo predefinito: Angolo obliquo, Sormonto, Giunto di testa o Nessuno. Se è selezionato Sormonto o Giunto di testa, puoi fare clic sulla freccia per invertire gli angoli. Seleziona Sovrascrittura angolo per regolare i tipi di angolo in base ai singoli angoli.

Seleziona Limita estremità della cornice per accorciare il segmento iniziale o il segmento finale su un piano, una faccia o una parte.

Al termine, fai clic sul segno di spunta per accettare la nuova cornice.

Lo strumento Cornice richiede uno schizzo di profilo che delinea il profilo del telaio stesso, in un Part Studio. È inoltre necessario uno schizzo del percorso seguito dallo schizzo di profilo per creare la cornice, in un altro Part Studio (oppure è possibile selezionare uno dei profili di schizzo forniti). Lo schizzo di profilo può trovarsi in un Part Studio in qualsiasi documento, incluso il documento in cui si trova lo schizzo del percorso, ma deve trovarsi in un Part Studio diverso da quello contenente lo schizzo del percorso.

Lo strumento Cornice deve essere implementato nel Part Studio che contiene il percorso.

Nel Part Studio che contiene lo schizzo che forma il percorso della cornice da creare:

  1. Seleziona lo strumento Cornice nella barra degli strumenti: Icona dello strumento Cornice

    Finestra di dialogo Cornice

  2. Attiva il campo Profilo dello schizzo. Viene visualizzata la finestra di dialogo Seleziona schizzo. Seleziona la posizione del profilo del telaio:

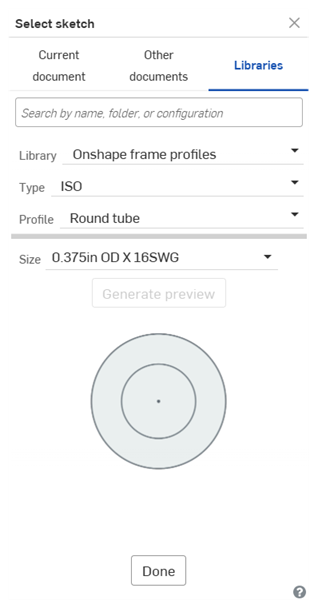

    Finestra di dialogo Seleziona schizzo

    Puoi selezionare profili da:

    • Documento corrente - Seleziona un profilo tra i Part Studio elencati.

    • Altri documenti: seleziona un documento per cui hai autorizzazioni, da cui selezionare un profilo. Lo schizzo del profilo deve esistere in una versione. Se non esiste una versione, ti viene chiesto di crearne una.

    • Profili cornice: seleziona tra questi standard: 8020, AISC e ANSI. Per ulteriori informazioni su questi profili, consulta Profili cornice.

      Seleziona un tipo, una dimensione o una configurazione (se necessario o desiderato) per il profilo del telaio. Se è apportata una modifica alla dimensione o alla configurazione, fai clic sul pulsante Genera.

  3. Quando hai selezionato un profilo, fai clic su Fatto.

  4. Nel campo Selezioni della finestra di dialogo Cornice, seleziona il percorso della cornice nel Part Studio corrente. I percorsi delle cornici possono essere curve di uno schizzo, vertici di schizzi o parti, oppure facce o bordi di parti. I percorsi devono essere selezionati in modo continuo.

    È inoltre possibile selezionare una faccia di una parte, per utilizzare i bordi al posto di uno schizzo o selezionare i bordi di una parte.

  5. La cornice è allineata centralmente lungo il percorso, ma puoi selezionare un diverso allineamento dall'insieme di punti che compaiono lungo un segmento:

    Cornice allineata centralmente lungo il percorso

    Centrale predefinito, sopra

    Cornice allineata al bordo inferiore

    Bordo inferiore esterno selezionato, sopra

    Se necessario, seleziona alcuni punti tra i punti di allineamento aggiuntivi che sono stati aggiunti tramite lo strumento Profilo tag.

  6. L'opzione Unisci segmenti tangenti è selezionata per impostazione predefinita e crea una parte composita dai segmenti tangenti tra loro. Deseleziona questa casella per lasciare i segmenti come singole parti.

  7. Se vuoi, puoi impostare un angolo per la cornice (oppure usa il manipolatore per trascinarlo nel punto desiderato).

  8. Facoltativamente, imposta il riferimento angolare per la cornice se si desidera utilizzare un riferimento diverso dal piano normale.

  9. Se vuoi, puoi selezionare un tipo di angolo: taglio ad angolo obliquo, giunto, testa coperta o nessuno.

  10. Se vuoi, puoi selezionare una sovrascrittura angolo: per selezionare uno o più angoli a cui applicare un tipo di angolo diverso.

  11. È possibile selezionare Limita le estremità della cornice: per accorciare il segmento iniziale o finale fino a un piano, una faccia o una parte.

  12. Fai clic sul segno di spunta verde quando le specifiche della cornice sono soddisfacenti.

È possibile impostare un angolo rispetto al piano normale per la rotazione della cornice. Utilizzate il Riferimento angolare opzione per selezionare un riferimento diverso dal piano normale. Utilizzate le frecce direzionali per invertire l'orientamento dell'angolo:

Esempio di cornice con angolo di 45 gradi

Cornice con angolo di 45 gradi specificato, sopra.

Seleziona il tipo di angolo da usare nel punto di incontro dei segmenti della cornice:

  • Tagli ad angolo obliquo

    Tipo di angolo a taglio obliquo Tipo ad angolo obliquo - cornice arrotondata

  • Giunto: usa la freccia che compare per invertire la direzione del giunto

    Tipo di angolo giunto Tipo di angolo di testa - cornice arrotondata

  • Testa coperta: usa la freccia che compare per invertire la direzione della testa coperta

    Tipo di angolo giunto Tipo di angolo Giunto di testa - cornice arrotondata

  • Nessuno: lascia l'angolo aperto (non finito)

    Nessun tipo di angolo selezionato (aperto, non finito) Nessun tipo di angolo - cornice arrotondata

Sovrascrivi il tipo di angolo selezionato per uno o più angoli specifici. Seleziona l'angolo da sovrascrivere e specifica il nuovo tipo di angolo da applicare:

Esempio di sostituzione di un tipo di angolo Esempio di sostituzione di un tipo di angolo

L'angolo in basso a sinistra è stato selezionato per un tipo di angolo sovrascritto. Puoi fare clic sulla freccia per invertire la direzione del tipo di angolo giunto in questo esempio.

Seleziona Limita le estremità della cornice per accorciare il segmento iniziale o finale della cornice fino a una particolare faccia o parte:

Esempio che mostra il segmento prima dell'applicazione di Limita le estremità.

L'immagine sopra mostra il segmento prima che sia applicato Limita le estremità.

Limita le estremità della cornice nella finestra di dialogo Esempio dopo l'applicazione di Limita estremità

L'immagine dopo l'applicazione di Limita le estremità, sopra.

Le librerie dei profili cornice sono cartelle speciali che contengono profili di cornice (schizzi) utilizzati come modelli e applicati alle entità dello schizzo come cornici. Ogni azienda può disporre di una libreria di cornici di proprietà di un amministratore a cui sono concesse autorizzazioni di condivisione per l'azienda in modo che tutti i membri dell'azienda possano accedere e utilizzare i profili frame nella cartella designata. Inoltre, ogni individuo può creare una libreria dei profili cornice per proprio uso personale. Non sono richieste autorizzazioni speciali per questa cartella. Questa libreria dei profili di cornice personali è accessibile e utilizzata dal singolo utente.

Onshape provides standard frame profile content in the Onshape frame profiles library. See Onshape frame profiles library for more information.

  1. I profili sono creati e archiviati nelle cartelle Onshape. A seconda di come desideri configurare e organizzare la libreria, nella pagina dei documenti:

    1. Crea una cartella. Le librerie aziendali devono essere create nella cartella radice.

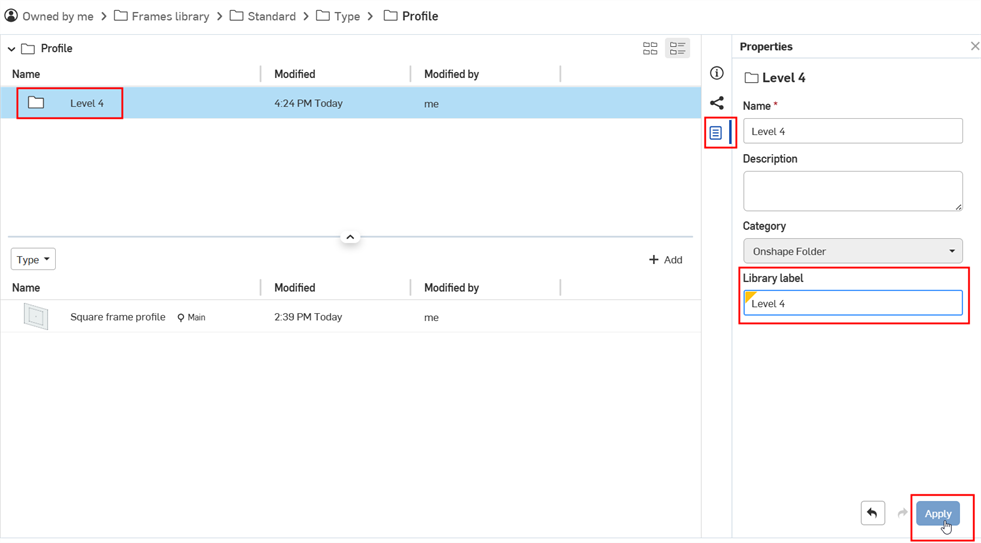

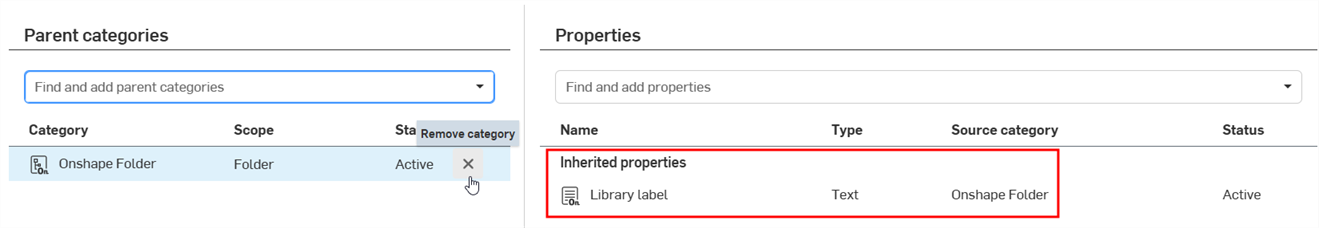

    2. Se necessario, crea una seconda cartella annidata sotto la prima. Il nome della cartella è utilizzato per il campo Standard nella scheda Profili cornice della finestra di dialogo Seleziona schizzo.

    3. Se necessario, crea una terza cartella annidata sotto la seconda. Il nome della cartella è utilizzato per il campo Tipo nella scheda Profili cornice della finestra di dialogo Seleziona schizzo.

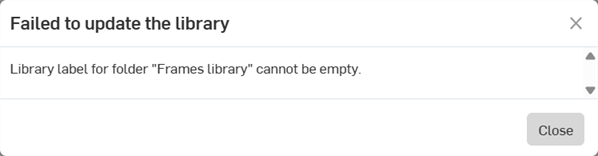

    Se la gerarchia contiene solo due cartelle, il secondo nome di cartella annidata è utilizzato per il campo Tipo.

  2. Se si tratta di una libreria aziendale, dalla pagina dei documenti:

    1. Fai clic sull'icona Condividi nella cartella principale della gerarchia per aprire la finestra di dialogo delle impostazioni di condivisione:

      Facendo clic sull'icona Condividi nella cartella

    2. Seleziona la scheda Aziende.

    3. Seleziona le caselle di controllo Collega documento e Condividi.

    4. Fai clic sul pulsante Condividi:

      Impostazioni di condivisione delle cartelle

    5. Fai clic sul pulsante Chiudi.

La procedura seguente spiega come creare un profilo cornice nella libreria dei profili cornice. Le istruzioni creano un nuovo profilo cornice in una libreria personale, ma la stessa procedura è utilizzabile in una libreria aziendale, a condizione che l'utente abbia il permesso di aggiungere un documento nella libreria dei profili cornice aziendale:

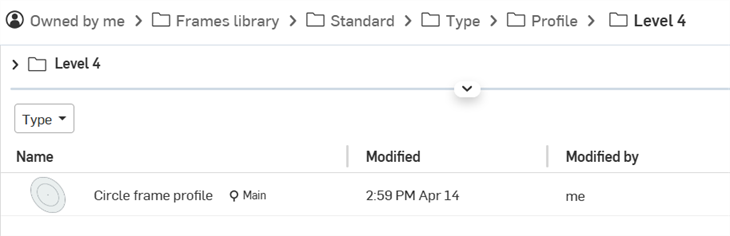

  1. Nella cartella più in basso nella gerarchia della libreria, fai clic su Crea > Documento.

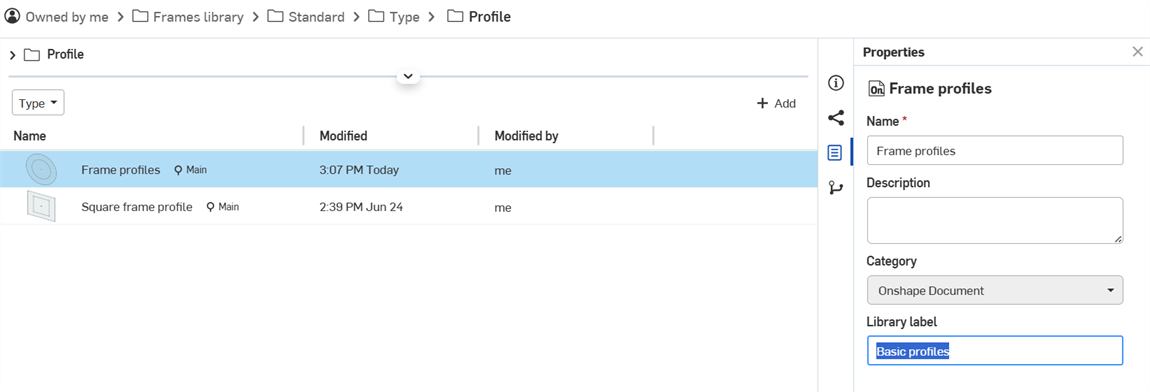

  2. Dalla scheda Part Studio del documento, crea uno schizzo che definisca il profilo cornice. Il nome Part Studio dello schizzo è utilizzato per il campo Profilo nella scheda Profili cornice della finestra di dialogo Seleziona schizzo (per impostazione predefinita, è Part Studio 1):

    Creare un profilo cornice (schizzo)

    3. Il Part Studio dovrebbe avere solo 1 profilo dello schizzo. La creazione di più schizzi non funziona e causerà un errore quando la libreria è aggiornata.

  3. Fai clic su Crea versione nel pannello Documento. Inserisci un nome di versione e una descrizione opzionale. Quindi fai clic sul pulsante Crea:

    Finestra di dialogo Crea versione

  4. Nella pagina dei documenti, fai clic con il pulsante destro del mouse sulla cartella in cui è stato creato il documento dello schizzo ed esegui una delle seguenti operazioni:

    • Se la cartella non è ancora impostata come libreria dei profili cornice, seleziona Imposta libreria > I miei profili cornice. Quando la libreria è configurata per la prima volta, l'icona della cartella cambia per indicare che questa cartella è una libreria dei profili cornice (icona cartella della libreria ):

      Imposta libreria > I miei profili cornice

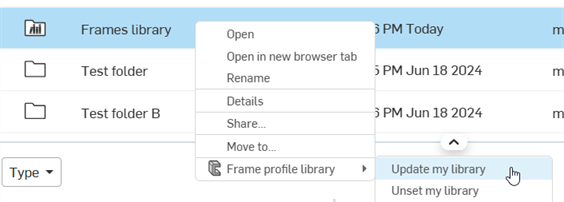

    • Se la cartella è già impostata come libreria di profili di frame, seleziona Libreria dei profili cornice > Aggiorna i miei profili cornice. Questa opzione aggiorna il nuovo profilo cornice con la libreria dei profili cornice:

      Libreria dei profili cornice > Aggiorna i miei profili cornice

  5. Crea documenti di schizzo di profilo aggiuntivi, se necessario, quindi aggiorna la libreria utente.

    6. Si consiglia di creare un profilo cornice alla volta per acquisire dimestichezza con il processo di creazione, anziché creare diversi profili cornice e associarli tutti contemporaneamente.

Dalla pagina dei documenti, fai clic con il pulsante destro del mouse sulla cartella Libreria dei profili cornice e seleziona Libreria dei profili cornice > Annulla i miei profili cornice (visualizzati nella prima immagine qui di seguito). In questo modo si rimuove la designazione della cartella come libreria utente/azienda, ma non si elimina la cartella o il suo contenuto. La cartella assume l'icona di una cartella standard ( ), visualizzata nella seconda immagine qui di seguito, a indicare la sua natura di cartella standard:

Libreria dei profili cornice > Disattiva i miei profili cornice Disattivazione di una libreria dei profili cornice

If changes are made to a frame profile document inside a frame library folder, the folder must be updated to have the new changes propagate to any Frame features that reference the frame profile.

From the Documents page right-click on the Frame profile library folder and select Frame profile library > Update my frame profiles:

Libreria dei profili cornice > Aggiorna i miei profili cornice

Una volta creata una libreria dei profili cornice dell'azienda o dell'utente che contenga almeno un profilo cornice:

  1. Crea un nuovo documento.

  2. Fate clic sull'icona della funzione Frame (Icona dello strumento Cornice ) sulla barra degli strumenti delle funzioni:

    Finestra di dialogo Cornice

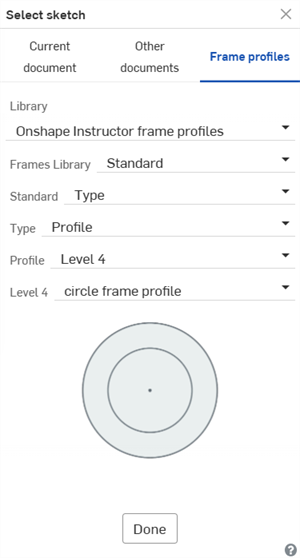

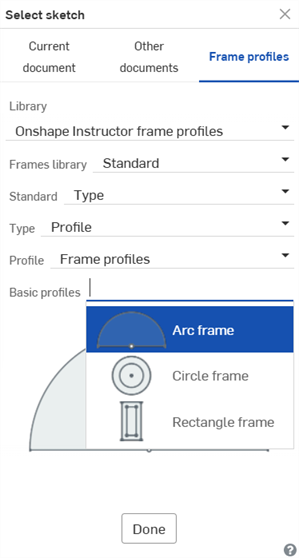

  3. Attiva il profilo dello schizzo > scheda Profili cornice. Fai clic sul menu a discesa della Libreria e seleziona la libreria contenente il documento del profilo cornice:

    Selezione di una libreria nella finestra di dialogo Seleziona schizzo

  4. Quando hai selezionato un profilo, fai clic su Fine:

    Finestra di dialogo Seleziona schizzo (profilo cornice)

  5. Applica qualsiasi altra impostazione della funzione Cornice come richiesto, descritta nella sezione Passaggi e fai clic sul segno di spunta per accettare il nuovo riquadro.

  • Le cartelle della libreria dei profili cornice non sono eliminabili. Per eliminare una cartella, devi prima disattivarla.

  • Non è possibile modificare le autorizzazioni di condivisione per le cartelle della libreria degli elementi. Tuttavia, se disattivi l'impostazione della cartella, le autorizzazioni di condivisione divengono modificabili.

  • Icona dello strumento Cornice Frame - Create a collection of swept bodies sharing a profile, arranged end-to-end.
  • Icona Accorcia cornice Rivestimento del telaio - Taglia i segmenti come gruppi ordinati.
  • Icona Tassello (per cornici) tassello - Crea tasselli tra segmenti di telaio adiacenti.
  • Icona dello strumento funzione Chiusura terminale Tappo terminale - Crea uno o più tappi terminali per i segmenti del telaio.
  • Icona distinta di taglio Lista di taglio - Crea una lista di taglio di tutti i segmenti di una cornice con le loro caratteristiche. Questa operazione crea anche una parte composita aperta per la collezione.
  • Tag - Tag sketch profile entities for use in Frames or parts to add or subtract from Sheet metal forms. Select geometry, define orientation, and add properties.

Per ulteriori risorse del Learning Center, segui il corso di autoapprendimento qui: Nozioni fondamentali sulle cornici (è richiesto un account Onshape).
