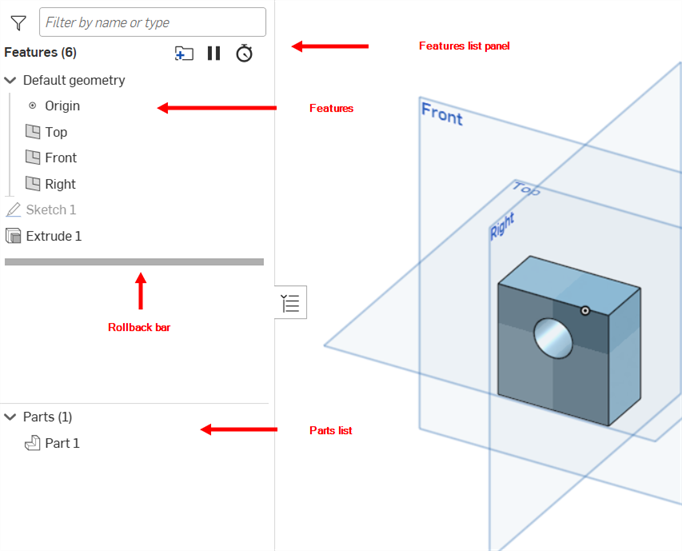

L'elenco funzioni del Part Studio è costituito da un elenco di funzioni e da un elenco di parti (mostrato nella schermata desktop di seguito). Il riquadro a sinistra della finestra include, a partire dall'alto:

  • Se hai creato configurazioni, queste vengono visualizzate nella parte superiore di questo elenco, con un menu a discesa per consentire la selezione della configurazione
  • Numero di funzioni nel Part Studio
  • Una casella di ricerca (per cercare funzioni, parti, superfici o curve per nome o per tipo)
  • L'elenco stesso include la geometria predefinita di origine e piani.
  • Ogni funzione di Part Studio con la relativa icona unica dello strumento
  • Barra di ripristino
  • Una barra che separa l'elenco parti/curve/superfici dalle funzioni
  • Il numero di parti, superfici, mesh, parti composite e curve in Part Studio con le rispettive icone:
    • Parte
    • Superficie
    • Mesh di superficie
    • Parte composita
  • Ogni parte nel Part Studio (creata nel Part Studio o derivata)
  • Quando si visualizza una versione di rilascio del documento, questo indicatore Icona Versione pre-rilascio viene compare accanto alle parti rilasciate nella specifica versione.
  • Ogni superficie e curva (creata nel Part Studio o derivata)

Puoi trascinare la barra di separazione per visualizzare più o meno l'area dell'elenco Fnzioni e dell'elenco Parti. Inoltre ciascuna area (Funzione e Parte) scorre indipendentemente dall'altra.

Le funzioni sono accompagnate dall'icona dello strumento che le ha create. Ciò consente di rinominare utilizzando nomi descrittivi e di essere comunque in grado di indicare il tipo di funzione rappresentato. Il modello visualizzato nell'area grafica viene visualizzato fino alla posizione della barra di ripristino nell'elenco funzioni.

Se disponi delle autorizzazioni di visualizzazione accompagnate dall'autorizzazione Copia su un documento (il che significa che non puoi modificare il documento ma puoi visualizzarlo e copiarlo), puoi comunque aprire una finestra di dialogo Funzioni e visualizzare le specifiche (solo browser e piattaforme iOS). Per aprire una finestra di dialogo Funzioni su una piattaforma mobile, utilizza il menu a tre punti accanto a Funzione nell'elenco Funzioni.

L'elenco funzioni contiene un elenco di tutti gli schizzi e le funzioni create in Part Studio. Contiene anche un elenco di parti (comprese superfici e curve), come mostrato nella parte inferiore dell'elenco. Esistono molti modi per lavorare con l'elenco funzioni:

Click the Features and parts icon Icona funzioni e parti on the right side of the Feature list to collapse the list entirely. Click the icon again to reopen the Feature list.

Visualize a model at the point of the rollback bar; all features listed beneath the rollback bar become temporarily suppressed. Select the rollback bar in the Feature List and drag up and down to roll-forward and roll-backward. You can also right-click on a feature in the list and select Roll to here for immediate and precise rollback. Right-click on the rollback bar and select Roll to end to return the rollback bar to the end of the Feature list.

Keyboard shortcuts

An alternative to dragging the rollback bar is by using Keyboard shortcuts. Select the rollback bar and click the up and down arrow keys (↑ ↓) to roll-forward and roll-backward one step at a time in the Feature List.

If you are a collaborator with view-only permission and you change the position of the rollback bar, you no longer will see real-time updates of any changes made to the rollback bar by another collaborator. To fix this, reload your browser.

Per una risorsa aggiuntiva del Centro didattico, segui il suggerimento dell'insegnante qui: Uso della Barra di ripristino (è richiesto un account Onshape).

Click a feature/sketch name in the list to supply a selection for a dialog (or make the selection in the graphics area). Selecting a part, surface, or curve in the part list cross-highlights features applied to or used to create the current selection. Selecting a face or part in the graphics area also cross-highlights associated features.

To reorder items, drag an item in the Feature list (or multiple items; just click to select additional items; they do not have to be contiguous in the Feature list) to parametrically reorder them.

Cross-highlighting does not apply to composite parts.

Il filtro Icona filtro funzioni e la barra di ricerca consentono di filtrare la ricerca per nome, tipo, cartella o parte. Fai clic su Icona filtro funzioni per aprire un menu a discesa con varie opzioni di filtro:

Inserisci un nome parziale di parte/funzione o comincia a scrivere pel visualizzare le parti e le funzioni corrispondenti. Usa un comando speciale (preceduto dai due punti :) per un ulteriore controllo:

  • :part stringa di ricerca: mostra i corpi corrispondenti in base al nome e le funzioni in base ai corpi che influiscono direttamente su tali corpi.
  • :type stringa di ricerca : mostra funzioni e corpi con il tipo corrispondente
  • : name stringa di ricerca: mostra funzioni e corpi con il nome corrispondente
  • :errors stringa di ricerca: mostra funzioni e corpi con errori
  • :folder stringa di ricerca - visualizza le cartelle di Part Studio con il nome corrispondente
  • :variable stringa di ricerca - visualizza le funzioni che utilizzano o modificano una variabile (con distinzione tra maiuscole e minuscole)
  • :suppressed stringa di ricerca - visualizza le funzioni sospese
  • :hidden stringa di ricerca: mostra funzioni e corpi nascosti
  • :shownstringa di ricerca: mostra funzioni e corpi non nascosti

Ad esempio, :part parte 1 visualizzerà la Parte 1, la Parte 10, la Parte 11, la Parte 12 ecc. e tutte le funzioni che influiscono direttamente su tali parti.

  • Rename features - Right-click the name in the Feature list, and select Rename to edit the Feature name directly in the Feature list without opening the dialog.

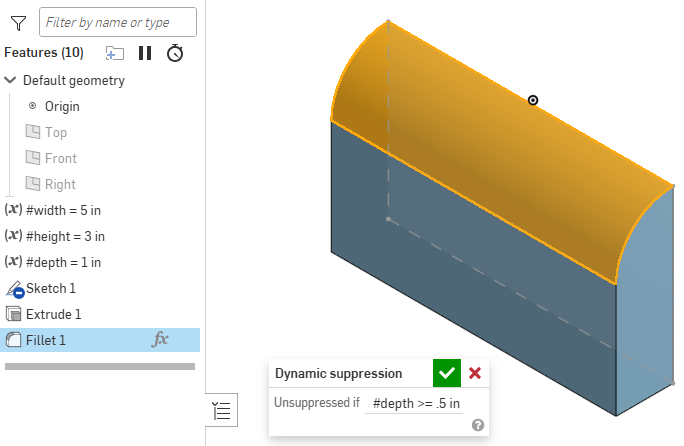

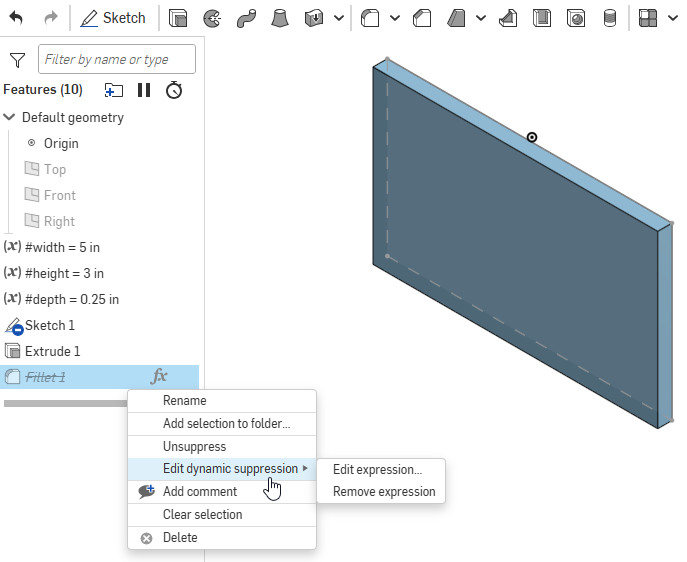

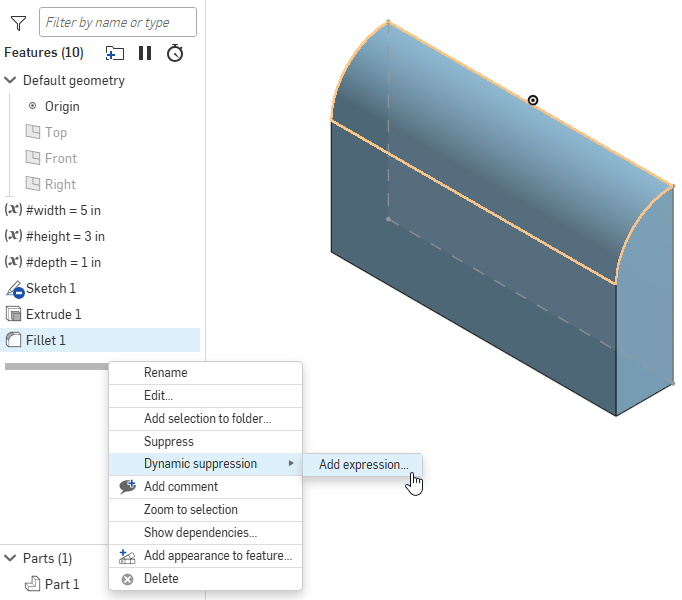

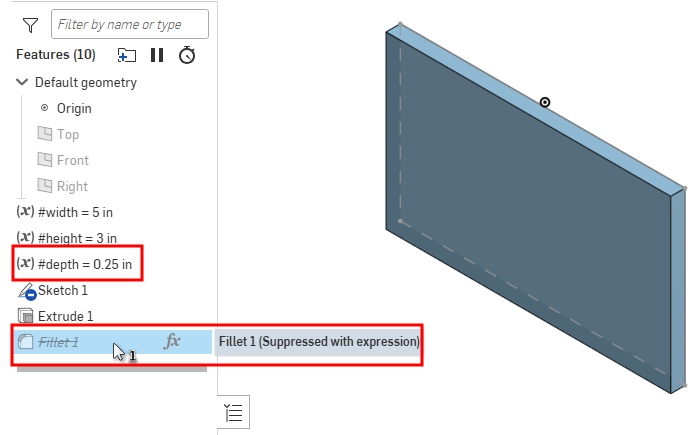

  • Suppress a feature - Use the Suppress command from the context menu of a feature to visualize the model without that feature
  • Hide or show features - Use the Hide/Show command from the context menu of a feature to hide that entity from the graphics area view (or show it); you can also hover next to the name and click the Icona mostra/nascondi visibilità a forma di occhio icon.
  • Show dependencies - Use the Show dependencies command from the context menu of a feature to open a dialog indicating the parents (above the up arrow) and children (below the down arrow) of the selected feature. Hovering over each arrow shows a tooltip indicating the feature relationship.

    Elenco delle dipendenze

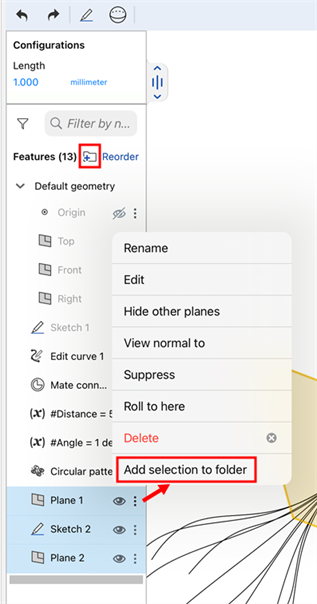

  • Group sketches, features, and planes into folders - Select the items you wish to group together in the Features list, then right-click and select Add selection to folder... A Folder name dialog appears in which to enter a name for the folder. The name of the folder appears in the Features list, with an arrow to expand the folder to see the contents.
    • You can right-click on just the folder (with no other selections made) and select Unpack folder to remove the folder and return the items to being listed singly in the Features list.
    • Select Suppress to visualize the model without the selected folder of items. When a feature or folder is suppressed, all features associated with the suppressed item become inactive.
    • You can also make a selection and then click the folder icon at the top of the Features list .

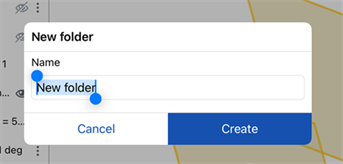

      Creazione di una cartella nell'elenco Funzioni

      Seleziona gli elementi da raggruppare; fai clic con il pulsante destro del mouse e seleziona Aggiungi selezioni a cartella..., specifica un nome per la cartella; fai clic sul segno di spunta

      Cartella nell'elenco delle funzioni

      La cartella viene visualizzata nell'elenco funzioni; espandi per visualizzare il contenuto

      You can create nested folders by creating a new folder while inside an existing one.

Hover over the Parts, Composite parts, Curves, Meshes, or Surfaces title in the Parts list to see the Icona mostra/nascondi visibilità icon. Click the icon to hide all entities in that list, click again to show all entities.

When an entity is hidden, hover over it in the list to see the outline of the entity appear in the graphics area.

In the Parts list, use the context menu (RMB) to access commands for the parts, surfaces, and curves, including but not limited to:
  • Rename - Enter a new name for the item.
  • Properties - Edit metadata for the item.
  • Assign material - Use the Onshape material library or a custom library (if available) to assign a material (and therefore density) to the item.
  • Edit appearance - Change the color of the item.
  • Copy - Make a copy of the item in order to paste it somewhere else.
  • Create drawing - Create an Onshape drawing of the selected item.
  • Export - Opens the Export dialog, where you can export (download) the currently selected parts into a file (or individual files) on your device. See Exporting files for more information.
  • Release - Create a Release candidate and begin the release process for the selected item.
  • Release all configurations - For users who have the ability to create release packages, this command opens the Release candidate dialog with all configurations pre-loaded into the release package (up to 100 configurations are supported). This option is only available for configurations with a single List input. The command option is not available if there are multiple List inputs, or if Checkbox or Configuration variable inputs are used. You can always add configurations into the release package once the dialog is open (after clicking the Release command from the context menu).
  • Revision history - Display the revision history of the selected item. If there is no revision history, a message is displayed.
  • Hide - Hide the item from view.
  • Hide other - Hide items other than the one selected.
  • Hide all - Hide all items, including the one selected.
  • Isolate - Make other items muted in color and unavailable for selection with the ability to expand opacity by either distance to the selected item or by connectivity to the selected item.
  • Make transparent - Make the selected item transparent.
  • Add comment - Add a comment and tag the selected item in the comment.
  • Zoom to selection - Zoom the window so that the entire item is visible and centered in the graphics area, such that the largest possible view of the item is created.
  • Delete - Discard the selected item.

Pausing regeneration

Clicking the Pause regeneration button (Pulsante Pausa rigenerazione) prevents Onshape from regenerating parts while editing. This can be useful when working with configuration tables or Part Studios that take a long time to regenerate. When regeneration is paused, you can make changes to tables, configuration tables, and quantities and booleans (non-selection fields), and regenerate the parts once editing is complete.

Paused regeneration mode limits many Onshape operations and should only be used when necessary. The primary use case for pausing regeneration is for modifying existing parameter values in batches.

To pause regeneration:

  1. Click Pause regeneration (Pulsante Pausa rigenerazione) in the Features List.

    Mostra l'icona dei tempi di rigenerazione

  2. With the Paused regeneration banner showing, make your edits.

    Mostra l'icona dei tempi di rigenerazione

  3. Choose an option for applying or rejecting your changes:
    • To apply your changes and regenerate the Part Studio while still in Paused regeneration mode, click Regenerate Part Studio.

    • To apply your changes, regenerate the Part Studio, and exit Paused regeneration mode, click Regenerate features and exit.

      Mostra l'icona dei tempi di rigenerazione

    • To discard your changes and exit Paused regeneration mode, click Discard unregenerated changes and exit. Note that any changes applied with the Regenerate Part Studio button will be maintained when you exit; only changes that have not been regenerated are discarded.

      Mostra l'icona dei tempi di rigenerazione

    • To undo your discard and return to Paused regeneration mode, click Restore.

      Mostra l'icona dei tempi di rigenerazione

Tips

  • Switching tabs or closing the document while in Paused regeneration mode will automatically apply the changes.

  • Regenerated changes cannot be undone once the green checkmark is selected. To undo these changes, exit Paused regeneration mode and restore the document to a previous version.
  • Sketches cannot be edited when regeneration is paused.
  • La geometria e le tabelle non saranno coerenti quando la rigenerazione è messa in pausa e saranno aggiornate al termine della rigenerazione.
  • La modalità Rigenerazione in pausa non è disponibile in modalità Ripara e viceversa.

Showing regeneration times

Clicking the Show regeneration times button (Mostra l'icona dei tempi di rigenerazione) opens a display of all features and the time each takes to regenerate. You can use this to estimate which time-costly features to suppress to maximize modeling time without regenerating features you don’t need at the moment.

Schermata della finestra di dialogo Tempi di rigenerazione con l'elenco funzioni

Passa il mouse su una funzione per vedere l'evidenziatura corrispondente sul modello (indicata dalle frecce blu in alto). Utilizza il menu dei contenuti nell'elenco funzioni per sospendere una funzione specifica.

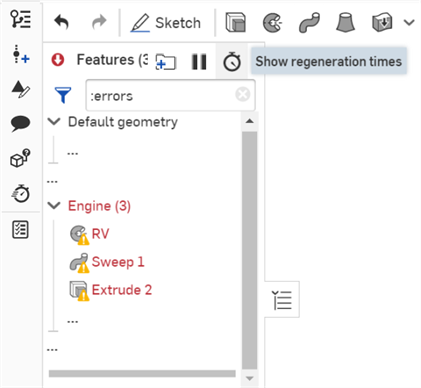

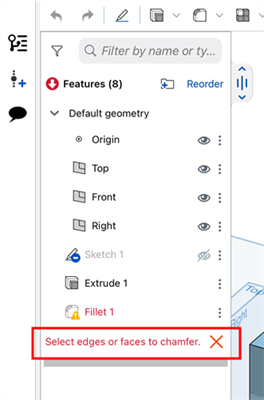

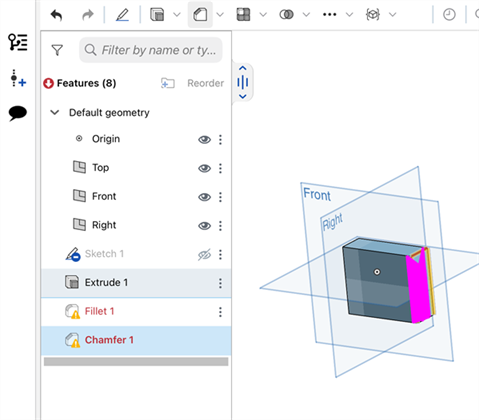

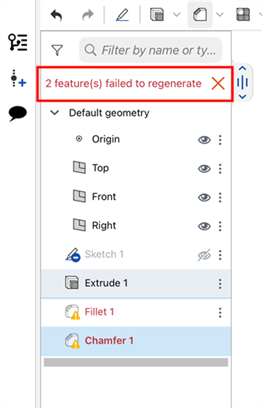

If there are errors in the Feature list, the icon is shown in the upper left corner of the list. To filter by errors on the Feature list, click on this icon. Hover your cursor over the icon to see the number of errors:

Quando alcune selezioni di una funzione sono mancanti, sulla funzione appare l'indicatore triangolare giallo. Passa il cursore del mouse per visualizzare il numero di selezioni mancanti:

Elenco delle funzioni che mostra l'icona dell'indicatore con triangolo giallo

Quando una funzione non è completamente definita, sopra di essa appare un indicatore blu:

Esempio di schizzo non completamente definito nell'elenco funzioni

L'elenco funzioni del Part Studio è costituito da un elenco di funzioni e da un elenco di parti. Il riquadro a sinistra della finestra include, a partire dall'alto:

  • Un pulsante di filtro e una barra di ricerca Filtra per nome o tipo
  • Numero di funzioni nel Part Studio
  • L'elenco stesso include la geometria predefinita di origine e piani.
  • Ciascuna funzione nel Part Studio
  • Barra di ripristino
  • Una barra che separa l'elenco parti/curve/superfici dalle funzioni
  • Ogni parte nel Part Studio (creata nel Part Studio o derivata)
  • Ogni superficie e curva (creata nel Part Studio o derivata)

Impugnatura dell'elenco funzioni di Part Studio

Elenco funzioni e parti

  • Tocca il punto di controllo dell'elenco funzioni per aprire l'elenco funzioni alla larghezza predefinita.
  • Tocca e trascina la maniglia verticalmente o orizzontalmente per impostare le dimensioni (altezza o larghezza) dell'elenco funzioni. Sugli schermi più piccoli (ad esempio uno smartphone), la larghezza e l'altezza possono essere estese fino alle dimensioni dello schermo intero.
  • Tocca la maniglia per chiudere l'elenco funzioni, tocca di nuovo per aprirlo alla larghezza precedentemente impostata.
  • Tocca la barra di ricerca Filtra per nome o tipo per attivare la tastiera, quindi digita per filtrare elementi specifici nell'elenco funzioni.

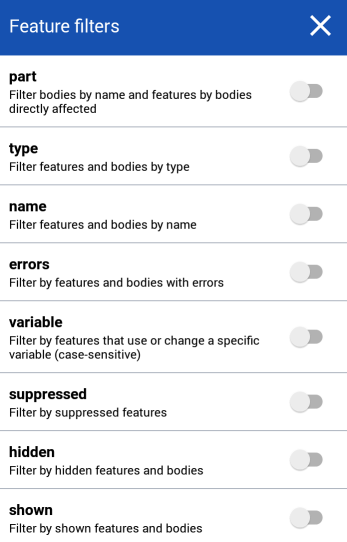

  • Tocca l'icona del filtro per aprire il filtro Funzioni:

    Tocca i filtri per attivarli. Usa la X per chiudere questa finestra di dialogo dei filtri, quindi usa il campo Cerca per nome all'interno dei filtri selezionati.

L'area di lavoro è ancora attiva quando è aperto l'elenco funzioni.

Le funzioni sono accompagnate dall'icona dello strumento che le ha create. Ciò consente di rinominare con nomi descrittivi e di essere comunque in grado di indicare il tipo di funzione rappresentato. Il modello visualizzato nell'area grafica viene visualizzato fino alla posizione della barra di ripristino nell'elenco Funzioni.

Usare l'elenco funzioni

L'elenco funzioni contiene un elenco di tutti gli schizzi e tutte le funzioni creati in Part Studio. Contiene anche un elenco di parti, come mostrato nella parte inferiore dell'elenco. Esistono molti modi per lavorare con l'elenco funzioni:

  • Trascina la barra di ripristino - Visualizza un modello nel punto della barra di ripristino; tutte le funzioni elencate sotto la barra di ripristino vengono temporaneamente soppresse. Puoi anche toccare il menu overflow associato a una funzione nell'elenco e seleziona Torna qui per un ripristino immediato e preciso.

    Per trascinare la barra di ripristino in un punto specifico dell'elenco funzioni: tocca Riordina in alto a destra, quindi trascina la barra di ripristino. L'area grafica si aggiorna. Tocca Fine in alto a destra per posizionare la barra di ripristino dove si trova e continuare la modellazione. È necessario disporre dell'autorizzazione di copia o modifica sul documento per poter utilizzare la barra di ripristino.

  • Effettua selezioni - Tocca una funzione, uno schizzo o un nome di parte nell'elenco per fornire una selezione per una finestra di dialogo (o effettuare la selezione nell'area grafica).
  • Quando si visualizzano viste esplose nell'assieme, è possibile utilizzare la sezione Configurazione nella parte superiore dell'elenco Istanze per controllare l'esplosione configurata che si sta visualizzando:
  • Sospendi una funzione - Tocca il menu overflow della funzione che desideri sospendere, quindi seleziona Sospendi per visualizzare il modello senza tale funzione. (Puoi anche riattivare una funzione.)
  • Nascondere o mostrare funzioni - Tocca l'icona Nascondi/Mostra a destra del nome della funzione, dello schizzo o della parte che desideri nascondere o mostrare. Puoi anche nascondere tutti i piani e tutte le parti.

L'elenco funzioni del Part Studio è costituito da un elenco di funzioni e da un elenco di parti. Il riquadro a sinistra della finestra include, a partire dall'alto:

  • Un menu a discesa che elenca le configurazioni disponibili per Part Studio (le configurazioni vengono create sul sistema del browser e possono essere visualizzate e selezionate sui dispositivi mobili Android)
  • Un pulsante di filtro e una barra di ricerca Filtra per nome o tipo
  • Numero di funzioni nel Part Studio
  • L'elenco stesso include la geometria predefinita di origine e piani.
  • Ciascuna funzione nel Part Studio
  • Barra di ripristino
  • Una barra che separa l'elenco parti/curve/superfici dalle funzioni
  • Ogni parte nel Part Studio (creata nel Part Studio o derivata)
  • Ogni superficie e curva (creata nel Part Studio o derivata)

Icona della scheda Elenco funzioni

Elenco funzioni e parti

  • Tocca il punto di controllo dell'elenco funzioni per aprire l'elenco funzioni alla larghezza predefinita.
  • Tocca e trascina l'angolo in basso a destra del bordo dell'elenco funzioni per impostare la dimensione (altezza o larghezza) dell'elenco funzioni.
  • Tocca la maniglia per chiudere l'elenco funzioni, tocca di nuovo per aprirlo alla larghezza precedentemente impostata.
  • Tocca la freccia verso il basso accanto alla Configurazione (se sono presenti configurazioni in Part Studio) per selezionare una particolare configurazione.
  • Tocca l'icona del filtro per aprire il filtro Funzioni:

    Tocca i filtri per attivarli. Usa la X per chiudere questa finestra di dialogo dei filtri, quindi usa il campo Cerca per nome all'interno dei filtri selezionati.

L'area di lavoro è ancora attiva quando è aperto l'elenco funzioni.

Le funzioni sono accompagnate dall'icona dello strumento che le ha create. Ciò consente di rinominare con nomi descrittivi e di essere comunque in grado di indicare il tipo di funzione rappresentato. Il modello visualizzato nell'area grafica viene visualizzato fino alla posizione della barra di ripristino nell'elenco Funzioni.

Usare l'elenco funzioni

L'elenco funzioni contiene un elenco di tutti gli schizzi e tutte le funzioni creati in Part Studio. Contiene anche un elenco di parti, come mostrato nella parte inferiore dell'elenco. Esistono molti modi per lavorare con l'elenco funzioni:

  • Trascina la barra di ripristino - Visualizza un modello nel punto della barra di ripristino; tutte le funzioni elencate sotto la barra di ripristino vengono temporaneamente soppresse. Puoi anche toccare il menu overflow associato a una funzione nell'elenco e seleziona Torna qui per un ripristino immediato e preciso.

    Per trascinare la barra di ripristino in un punto specifico dell'elenco funzioni: tocca l'icona Riordina funzioni nell'angolo in alto a destra della finestra di dialogo, quindi tocca e trascina la barra di ripristino. L'area grafica si aggiorna. Tocca di nuovo l'icona in alto a destra per posizionare la barra di ripristino dove si trova e continuare a modellare.

  • Effettua selezioni - Tocca una funzione, uno schizzo o un nome di parte nell'elenco per fornire una selezione per una finestra di dialogo (o effettuare la selezione nell'area grafica).
  • Quando si visualizzano viste esplose nell'assieme, è possibile utilizzare la sezione Configurazione nella parte superiore dell'elenco Istanze per controllare l'esplosione configurata che si sta visualizzando:
  • Sospendi una funzione - Tocca il menu overflow della funzione che desideri sospendere, quindi seleziona Sospendi per visualizzare il modello senza tale funzione. (Puoi anche riattivare una funzione.)
  • Nascondi o mostra le funzioni - Tocca l'icona Nascondi/Mostra a destra del nome della funzione, dello schizzo o della parte che desideri nascondere o mostrare.
