Crea famiglie di parti creando variazioni di un intero Part Studio o di una parte specifica. Puoi configurare qualsiasi valore funzione o dato di configurazione e persino proprietà della parte, proprietà della parte personalizzate, aspetto della faccia e della parte e testo dello schizzo. Ad esempio, è possibile configurare la profondità di una funzione di estrusione, l'applicazione di una funzione di raccordo, le facce selezionate per un raccordo, il FeatureScript di una funzione personalizzata e numeri di parte, colori e materiali.

Tutte le funzioni e i dati configurati in un Part Studio sono definiti come una configurazione. Ogni Part Studio può avere una configurazione. Tuttavia, è possibile creare più dati di configurazione all'interno di una configurazione. Ciò è particolarmente utile quando i valori della funzione o del dato immesso che vuoi configurare non sono necessariamente correlati tra loro. Ad esempio, quando la lunghezza e il diametro di una parte non sono correlati all'applicazione di un raccordo, è possibile utilizzare due dati di configurazione. Questo consente una maggiore flessibilità ed evita che ogni dato di configurazione diventi inutilmente complicato.

I dati di configurazione che definisci in un Part Studio diventano opzioni nella finestra di dialogo Inserisci quando inserisci parti in un assieme o disegno. Ad esempio, puoi creare dati di configurazione per creare diverse opzioni per le ruote. Quando inserisci Part Studio in un assieme, selezioni un'opzione per ogni dato di configurazione per specificare la configurazione complessiva del Part Studio da inserire.

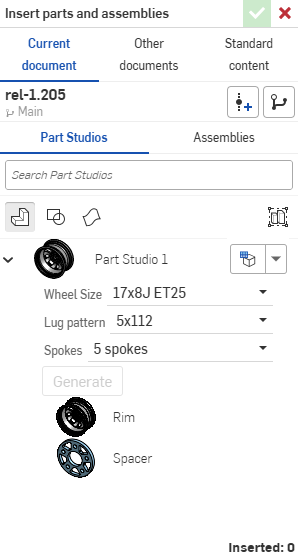

esempio di inserimento di un Part Studio configurato in un assieme

È possibile creare configurazioni solo nella piattaforma browser, ma è poi possibile visualizzarle anche su iOS e Android. Vedi Usare le configurazioni per ulteriori dettagli su come usare le parti configurate e i Part Studio. Vedi anche Configurazioni degli assiemi, Configurazioni dei Variable Studio e Configurazioni dei rilasci.

Quando più persone lavorano nello stesso documento, ognuna vede la propria configurazione selezionata, tranne quando si lavora in Modalità Segui; a quel punto il follower vede la configurazione selezionata dalla linea di associazione.

Le configurazioni sono create solo su un browser (in un Part Studio o Assieme). Crea famiglie di parti creando varianti di un intero Part Studio o di una parte specifica. È possibile configurare qualsiasi valore di funzione o parametro e persino le proprietà delle parti, le proprietà delle parti personalizzate, l'aspetto della faccia e della parte e il testo dello schizzo. Ad esempio, è possibile configurare la profondità di una funzione di estrusione, l'applicazione di una funzione di raccordo, le facce selezionate per un raccordo, il FeatureScript di una funzione personalizzata e numeri di parte, colori e materiali.

Tutte le funzioni e i parametri configurati in One Part Studio costituiscono una configurazione. Ogni Part Studio può avere una configurazione; tuttavia, è possibile creare più dati di configurazione all'interno di un'unica configurazione.

I dati di configurazione che definisci in un Part Studio diventano opzioni nella finestra di dialogo Inserisci quando inserisci parti in un assieme o in un disegno.

In questo esempio sono create due configurazioni: una nuova configurazione dello spessore della lamiera e una configurazione alternativa della flangia. Con il modello nell'area di lavoro, fai clic sull'icona Configurazione per aprire il pannello Configurazione. Fai clic sul pulsante Configura Part Studio. Immetti lo spessore del foglio come nome della configurazione. Fai clic sulla scheda per creare una nuova riga e immetti Flangia alternativa come secondo nome di configurazione. Ogni riga è una configurazione diversa.

Con la riga dello spessore del foglio selezionata, fai clic sul pulsante Configura funzioni. Fai doppio clic sulla funzione che contiene il parametro nell'elenco funzioni. Seleziona il parametro per delinearlo con una linea gialla tratteggiata, in questo caso il parametro Spessore del foglio. Nella tabella è creata una nuova colonna per il parametro. Fai doppio clic sulla cella della tabella e fornisci un nuovo valore, quindi seleziona la riga di configurazione della flangia alternativa e fai lo stesso, utilizzando la funzione Flangia e fornendo valori alternativi per la distanza e l'angolo di piegatura nella tabella.

Per verificare direttamente i dati nel modello, fai clic sulla freccia a discesa nell'area Configurazioni dell'elenco Caratteristiche e seleziona le nuove configurazioni per visualizzare i risultati. Il modello è aggiornato utilizzando i parametri dei nuovi dati.

Terminology for working with configurations in Onshape

Con un modello o uno schizzo nell'area di lavoro, apri il pannello Configurazione:

  1. Fai clic sull'icona del pannello di configurazione (Icona configurazioni) sotto il View cube.

  2. Si apre il pannello Configurazione. Fai clic su Configura Part Studio per aggiungere dati di configurazione:

    Come assegnare un nome ai diversi dati

    Per impostazione predefinita, la sezione che compare selezionando la freccia rivolta verso il basso a sinistra di Configurazione è espansa. Fai clic sulla freccia quando hai finito di usare una sezione del pannello per comprimerla.

  3. Fai clic sulla prima riga per attivarlo, quindi inserisci i nomi dei valori per i dati di configurazione nella prima colonna. Premi il tasto Tab per passare alla riga successiva. La barra blu a sinistra della riga indica la configurazione attualmente selezionata in Part Studio.

    This example has 3 possible configurations: Short, Medium, and Tall.

    Valori inseriti denominati nel pannello Configurazione

  4. Per configurare una funzione per il valore di configurazione selezionato, fai clic su Configura funzioni.
  5. In the Features list, click the feature to configure and select the parameter. The parameter is outlined with a broken yellow line and a new column is created for that parameter.

    For example, click the Extrude feature in the Features list, and select the Depth parameter in the Extrude dialog. The parameter is highlighted in yellow in the dialog, and a new column appears in the table.

    Selezione del parametro Profondità nella finestra di dialogo Estrusione come parametro di configurazione

    Per impostazione predefinita, il nome della colonna è il nome della funzione (come intestazione di primo livello) più il nome del parametro (come intestazione di livello subordinato), in questo caso Extrude 1 è il nome della funzione e Profondità è il nome del campo.

    Passa il mouse sui campi nella finestra di dialogo delle funzioni per vedere quali parametri possono essere configurati. I parametri disponibili per la configurazione sono evidenziati in giallo quando si passa il mouse su di essi.

  6. Per modificare un parametro configurato:
    • Per modificare un valore, fai doppio clic su di esso e inserisci il nuovo valore.
      For this example, set the depths for the 3 input values:

      Selezione del parametro Profondità nella finestra di dialogo Estrusione come parametro di configurazione

    • To edit a selection in a dialog, double-click the configured parameter in the table to open the feature dialog.

      The parameter in the feature dialog is highlighted in blue. Remove any unwanted selections, and make the new selections on the model or sketch. Click the green checkmark in the feature dialog to close it.

      Selezione di un bordo da flangiare nella finestra di dialogo Flangia come parametro di configurazione

  7. Al termine della definizione delle configurazioni, fai clic sul pulsante Fine nel banner giallo.
  8. Per aggiungere un altro parametro (colonna) ai dati di configurazione, ripeti i passaggi 4-7.
  9. Per verificare i dati di configurazione sul modello, in Configurazioni nel pannello di sinistra usa la freccia giù per selezionare nel menu:

    nell'elenco Funzioni, in Configurazioni, utilizza la freccia giù per selezionare dal menu

The model should update accordingly. If it does not, check the model for design intent and the configurations definition for accurate selection.

Riferimenti incrociati alle funzionalità configurate

Passa il mouse su una funzione nella tabella configurata per visualizzare la funzione nell'area grafica (come mostrato di seguito):

Una configurazione di Part Studio può contenere uno o più dati di configurazione. I passaggi precedenti illustrano come creare un elenco di tipi di dati di configurazione che si traduce in un elenco di scelte di configurazione quando inserisci una parte in un Assieme o un Disegno. Puoi creare più di uno di questi dati di configurazione (per evitare che i dati di configurazione diventino troppo complessi o la loro duplicazione) e creare anche diversi tipi di dati. Altri tipi di dati che puoi configurare sono la variabile di Configurazione e la Casella di controllo. Puoi anche incollare dati di configurazione da un altro Part Studio o Assieme nel documento corrente o un documento esterno.

Una volta definiti dati di configurazione (utilizzando i passaggi precedenti), è possibile creare ulteriori dati di configurazione utilizzando il Pulsante Aggiungi dati di configurazione pulsante nella parte inferiore del pannello di configurazione:

Creazione di dati di Configurazione aggiuntivi

Quando si creano dati di configurazione, è possibile specificare il tipo di dati da aggiungere:

  • Elenco: crea una tabella dei parametri di funzione nel Part Studio e si presenta come un elenco di selezioni quando si inserisce la parte (o le parti) in un Assieme o un Disegno. (Questo tipo è spiegato sopra.)
  • Casella di controllo: crea una casella di controllo per attivare o disattivare le funzioni, come raccordi e smussi, e sospendere o riattivare le funzioni. Questo tipo presenta una casella di controllo da selezionare/deselezionare durante il tempo di inserimento. Una volta creata la casella di controllo, usa il pulsante +Configura funzioni per selezionare le funzioni associate.
  • Variabile di configurazione - Crea una variabile che può essere utilizzata in qualsiasi funzione e in FeatureScript. I tipi di variabili includono: Lunghezza, Angolo, Numero intero, Reale e Testo. Immetti il valore della variabile al momento dell'inserimento.

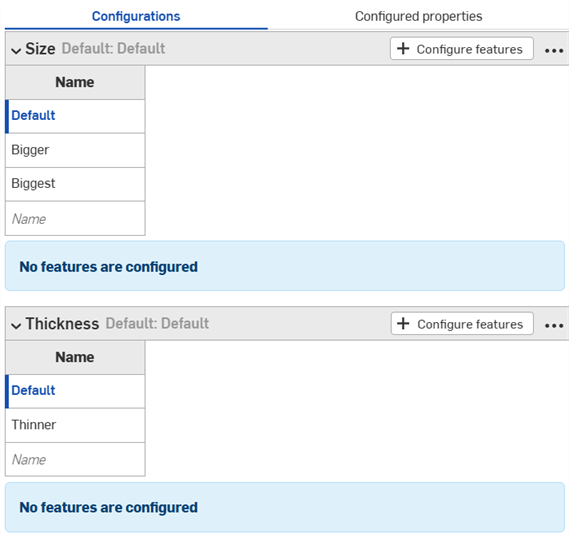

  • Incolla dati di configurazione: incolla i dati di configurazione da un altro Part Studio o Assieme in questo o in un altro documento. Vedi Copiare e incollare dati di configurazione.

Quando viene creata in questo modo, viene visualizzata una finestra di dialogo di Elenco dati. Il nome che si dà ai dati di configurazione diventa una variabile nel sistema. Questo nome è diverso quando viene creato utilizzando i passaggi di base precedenti; quel nome non rappresenta una variabile nel sistema.

  1. Fai clic sulla Pulsante Aggiungi dati di configurazione freccia e seleziona Elenco . Un nuovo dato di configurazione è aggiunto al pannello Configurazione.

    funzione Flangia, con campo contenente i Bordi o le facce laterali alla sezione flangia selezionata

  2. Configura i parametri seguendo i passaggi forniti nella sezione Passaggi di base precedente.
  1. Fai clic sulla Pulsante Aggiungi dati di configurazione freccia e seleziona Casella di controllo. Si apre la finestra di dialogo Dati inseriti da casella di controllo.

    Finestra di dialogo di inserimento casella di controllo

  2. Inserisci un nome per i dati di configurazione.

    I dati di configurazione contengono una colonna con una riga di casella di controllo vuota e una riga di casella di controllo selezionata:

    Esempio di una casella di controllo di inserimento configurazione

  3. Per configurare un parametro, fai clic su Aggiungi pulsante Configura funzioni.
  4. Apri la funzione (facendo clic su di essa nell'elenco Funzioni) che contiene il parametro e seleziona il parametro. Il parametro è quindi delineato con una linea punteggiata gialla e per tale parametro è creata una nuova colonna nella tabella. (I parametri configurati in altri dati di configurazione sono evidenziati con una linea punteggiata gialla e non sono disponibili per la configurazione.)

    In questo esempio, l'opzione Elemento riattivato è selezionata come parametro di configurazione.

  5. Fai clic icona X per chiudere la finestra di dialogo della funzione.
  6. Nella tabella dati di configurazione, la colonna del parametro ha due righe, entrambe con caselle di controllo selezionate. Deseleziona la casella di controllo accanto alla casella deselezionata nella prima colonna in modo che la tabella sia simile alla seguente:

    Esempio di tabella Configurazioni

Nell'elenco Configurazioni, sopra l'elenco funzioni, questo dato di configurazione presenta una casella di controllo per attivare Estrusione (non sospesa) o disattivarla (sospesa).

  1. Fai clic sulla freccia sul lato destro del pulsante Pulsante Aggiungi dati di configurazione.
  2. Seleziona Pulsante Variabile di configurazione.
  3. Inserisci il nome che vuoi assegnare ai Dati configurazione con variabile nella finestra di dialogo di immissione della variabile. Questa diventa una variabile effettiva nel sistema, denominata #variableName.
    Finestra di dialogo Dati configurazione con variabile
  4. Selezionare un tipo per la variabile: Lunghezza, Angolo, Numero intero, Reale, Testo. Il testo può essere qualsiasi tipo di testo che si può utilizzare in FeatureScript personalizzato.
  5. Inserisci i valori per il tipo di variabile selezionata.
  6. Click the checkmark to save your definition.
  7. Applica la variabile a una funzione:
    1. Fai doppio clic su una funzione dell'elenco funzioni per aprirla.
    2. Fai clic con il pulsante destro del mouse sui dati di configurazione, quindi fai clic su Imposta su #variableName. Puoi anche digitare il nome della variabile (preceduto da #) direttamente in qualsiasi espressione.

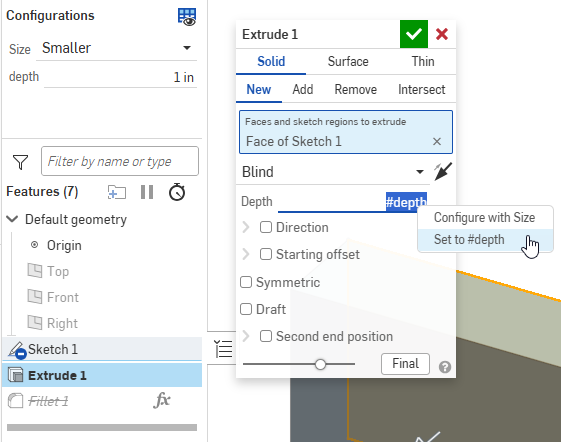

      esempio di fare clic con il pulsante destro del mouse su una dimensione, selezionando Configura dimensioni

    3. Chiudi la finestra di dialogo della funzione. Gli usi della variabile di input sono elencati nel pannello Configurazione.

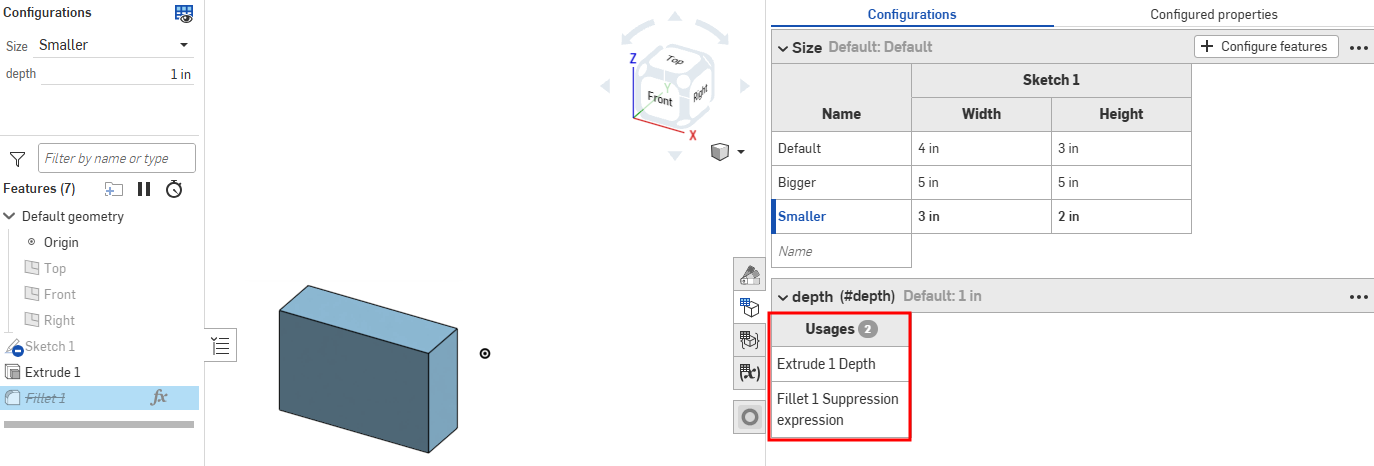

      Utilizzo del dato di configurazione della variabile di configurazione visualizzato nel pannello Configurazione
  8. Verifica il valore selezionandolo nell'elenco Configurazioni al di sopra dell'elenco funzioni sul lato sinistro della pagina:

    Schermata dell'elenco Configurazioni in un Part Studio

Le tabelle di configurazione e i dati di configurazione di un Part Studio derivati da una funzione Specchia assieme sono di sola visualizzazione e fanno riferimento al Part Studio di origine. Queste tabelle e questi dati di configurazione devono essere modificati nella scheda Part Studio di origine.

Per rinominare un dato di configurazione o un parametro di configurazione, passa con il mouse sul nome corrente per visualizzare il cursore a I. Fai clic per selezionare il testo corrente, digita il nuovo testo, quindi premi Invio.

Ridenominare le configurazioni

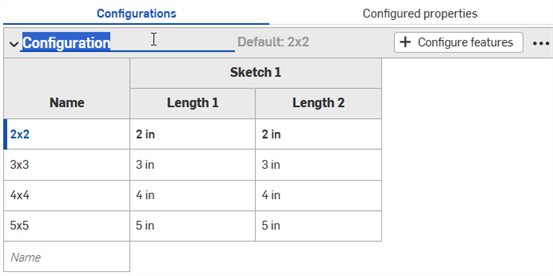

Ridenominazione di un dato di configurazione Ridenominazione del parametro di un dato di configurazione

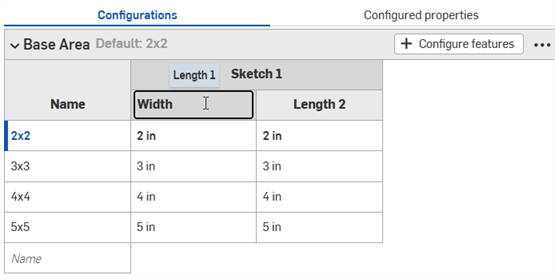

È possibile rinominare i parametri dei dati di configurazione (colonne) solo per le funzioni dello schizzo.

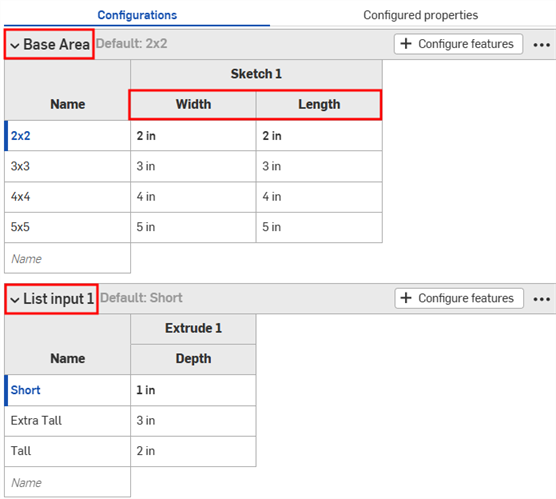

Le uniche etichette di configurazione disponibili per la ridenominazione sono i parametri dei dati di configurazione e dei dati della funzione di schizzo.

È possibile rinominare i dati di configurazione anche tramite il menu contestuale. Vedi la sezione Menu contestuali di seguito.

Configuration context menus

To make adjustments to a configuration input, click three-dot button Icona del menu. The options on the context menu will vary depending on if you're configuring a Part Studio, Assembly, or Variable Studio:

Menu a discesa per l'immissione dei dati di configurazione

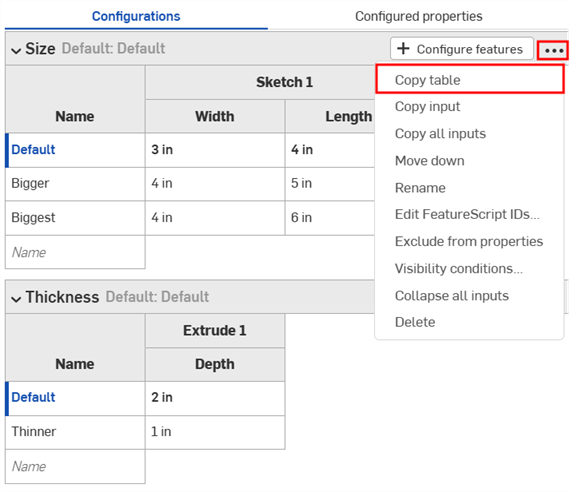

  • Copia tabella: copia la totalità dei dati di configurazione, che puoi quindi incollare in un foglio di calcolo a fini contabili o per modificarli. Allo stesso modo puoi incollare nuovamente da un foglio di calcolo nei dati di configurazione. Vedi la sezione Copiare e incollare valori e parametri di configurazione in questa pagina.

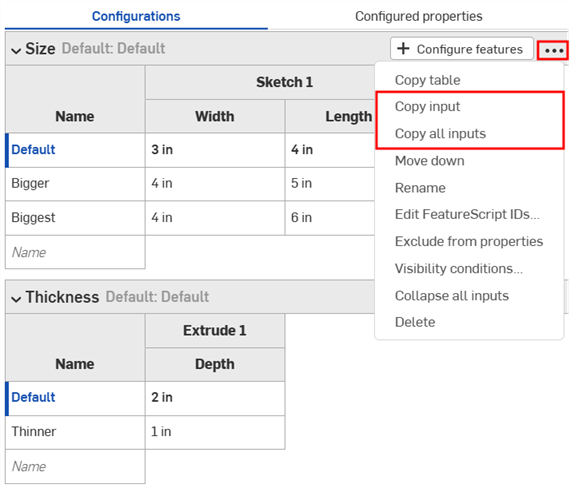

  • Copia dati di configurazione: copia i dati di configurazione e i valori (righe). È quindi possibile incollarli nel pannello di configurazione di un altro Part Studio o Assieme e aggiungere parametri utilizzando il comando Copia tabella. Vedi la sezione Copiare e incollare dati di configurazione in questa pagina.
  • Copia tutti i dati di configurazione: copia tutti i dati di configurazione e i valori (righe) nel pannello di configurazione. Sarà quindi possibile incollarli nel pannello di configurazione di un altro Part Studio o Assieme e aggiungere parametri utilizzando il comando Copia tabella. Vedi la sezione Copiare e incollare dati di configurazione in questa pagina.
  • Sposta verso l'alto/verso il basso: riordina il dato di configurazione nel pannello Configurazione. Puoi anche fare clic e trascinare i dati di configurazione per riordinarli.
  • Rinomina: rinomina il dato di configurazione. È inoltre possibile rinominare il dato di configurazione come descritto nella precedente sezione Ridenominare le configurazioni.
  • Edit FeatureScript IDs - (Parts and Part Studios only) This dialog will change the internal FeatureScript identifiers of the configuration input. Click inside the dialog boxes to change IDs. When finished, select Break reference and change IDs in the lower right corner.

    Modifica gli ID FeatureScript

    Questa finestra di dialogo è generalmente utile solo se è necessario creare un Part Studio all'interno di una funzione FeatureScript personalizzata.

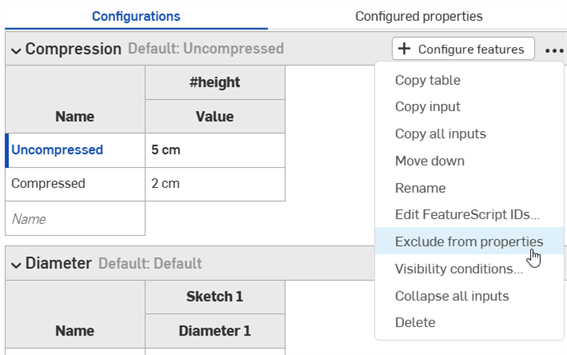

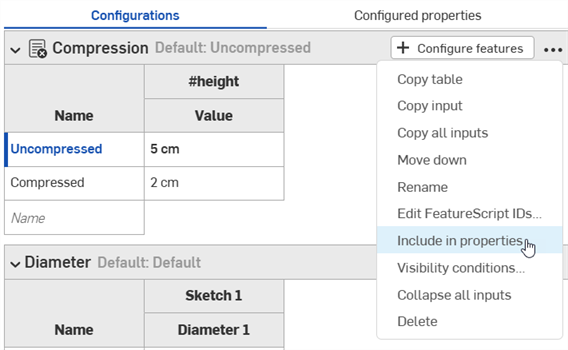

  • Exclude from properties - (Parts and Part Studios only). See Configurations: Excluding configurations from affecting properties.
  • Comprimi/Espandi tutti i dati di configurazione: comprimi o espandi tutti i dati di configurazione nel pannello Configurazione.
  • Condizioni di visibilità: consulta la sezione Impostare le condizioni di visibilità in questa pagina.
  • Elimina: seleziona questa azione per eliminare immediatamente i dati di configurazione inseriti; non è visualizzata alcuna avvertenza.

Per tutte le tabelle, utilizzare il menu contestuale (fai clic con il pulsante destro del mouse) per operare su righe o colonne:

Eliminazione degli dati di configurazione

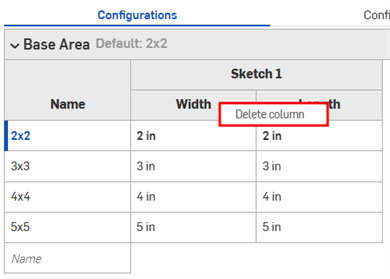

Menu contestuale delle colonne

menu contestuale a scelta rapida

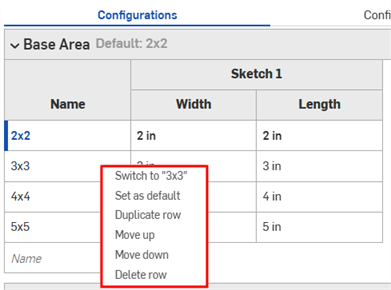

Menu contestuale delle righe

  • Passa a: quando si fa clic con il pulsante destro del mouse su una riga che non è il dato di configurazione attualmente selezionato, l'elemento di menu è preceduto da Passa a un dato di configurazione diverso.

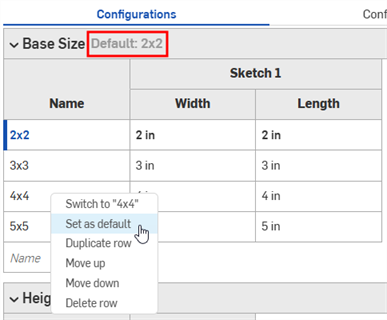

  • Imposta come predefinito: se una riga non è attualmente il valore del dato di configurazione predefinito, impostala come nuovo valore predefinito. L'impostazione predefinita corrente è visualizzata accanto al nome del dato di configurazione.

    Il valore del dato di configurazione predefinito è visualizzato accanto al nome del dato

  • Duplica riga: crea una riga duplicata. Questa opzione è particolarmente utile quando ti prepari a incollare nuovi dati di configurazione in questo dato. Per ulteriori informazioni, consulta Copiare e incollare tabelle nei e dai dati di configurazione in questa pagina.
  • Sposta verso l'alto/verso il basso: sposta la riga selezionata verso l'alto o verso il basso di una riga. Puoi anche fare clic e trascinare per riordinare le righe.
  • Rinomina: rinomina i dati di configurazione.
  • Elimina colonna/riga: elimina la colonna o la riga selezionata.

È possibile fare clic e trascinare i bordi delle singole colonne nella tabella per ridimensionarli; nel caso di etichette delle colonne impilate, fai clic e trascina l'etichetta inferiore, indicata nell'illustrazione sopra dalla freccia blu.

La finestra di dialogo Condizioni di visibilità delle configurazioni consente di aggiungere logica alle configurazioni che imposti, in modo da poter controllare quando sono disponibili determinati dati di configurazione e determinate opzioni.

Finestra di dialogo Condizioni di visibilità delle configurazioni che mostra tre regole di opzione per un dato di configurazione

Considera una parte con due dati di configurazione: altezza e larghezza.

Part Studio con 2 opzioni di configurazione per altezza e larghezza

Per impostazione predefinita, una parte di qualsiasi altezza può avere qualsiasi larghezza. Ma supponiamo che la larghezza Extra largo sia disponibile solo per l'altezza Alto. In tal caso, possiamo impostare le condizioni in base alle quali l'input Larghezza è visibile.

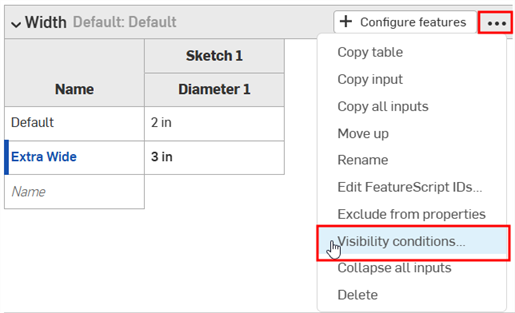

  1. Nel pannello Configurazione fai clic sul pulsante a tre punti della configurazione e seleziona Condizioni di visibilità nel menu.

    Menu Altre opzioni nel pannello Configurazioni con l'opzione Condizioni di visibilità evidenziata

    Si apre la finestra di dialogo Condizioni di configurazione. Il riquadro destro mostra un'anteprima delle configurazioni attualmente selezionate. È possibile modificare le opzioni selezionate direttamente in questo pannello per visualizzare in anteprima le impostazioni.

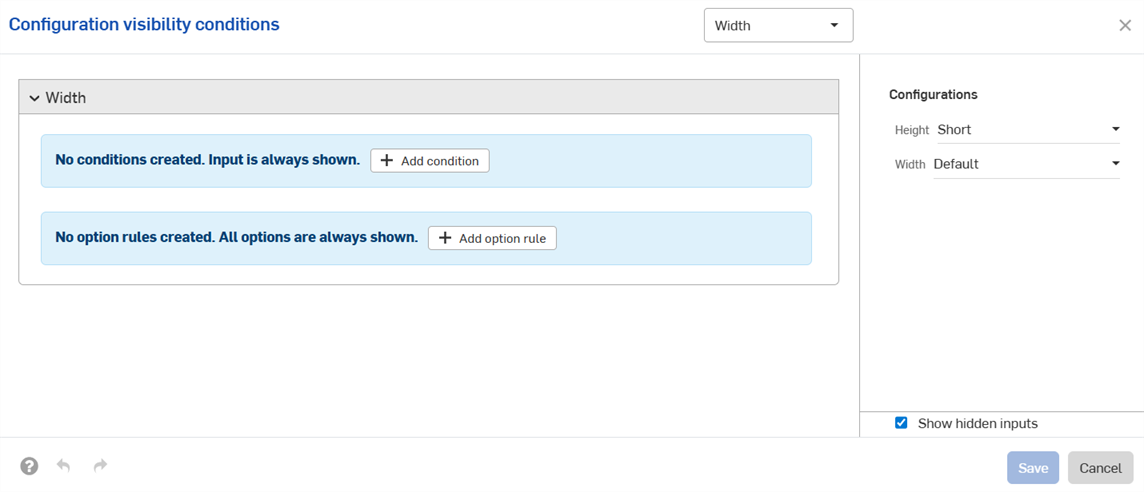

    Finestra di dialogo predefinita Condizioni di visibilità delle configurazioni

  2. Fai clic su Aggiungi condizione.
  3. Fai clic sul primo menu a discesa e seleziona l'input che dovrebbe controllare la visibilità di questo input. In questo esempio, selezioneremo l'input Altezza.
  4. Nel secondo menu a discesa, scegli tra è per selezionare opzioni specifiche oppure è compreso tra per selezionare un intervallo di opzioni:
    • è: fai clic sul terzo menu a discesa che appare e seleziona le opzioni consentite per il dato di configurazione.
    • è compreso tra: fai clic sul terzo menu a discesa e seleziona la prima opzione consentita nell'intervallo. Fai clic sul quarto menu a discesa e seleziona l'ultima opzione consentita nell'intervallo.

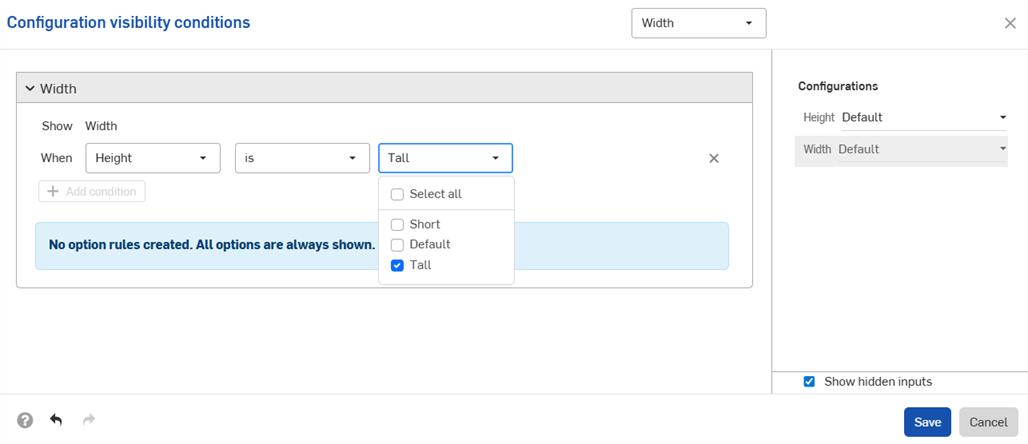

      In questo esempio il dato di configurazione Larghezza è disponibile solo per l'altezza Elevata. L'anteprima sul lato destro si aggiorna e mostra le selezioni che hai effettuato. L'immagine qui di seguito mostra che il dato di configurazione Larghezza non è più disponibile per l'altezza predefinita.

      Finestra di dialogo Condizioni di visibilità delle configurazioni con una condizione aggiunta

  5. Fai clic su Salva. Ora, l'input Larghezza è visibile solo quando è selezionata l'altezza Alto e la tabella di input Larghezza mostra l'icona delle Condizioni di visibilità Icona delle condizioni di visibilità.

    Menu Altre opzioni nel pannello Configurazioni con la condizione di visibilità evidenziata

    Condizioni di visibilità nelle configurazioni (esempio che mostra un'altezza media senza opzioni di larghezza visibili)

    Esempio di condizioni di visibilità che mostra entrambe le larghezze disponibili per l'altezza elevata

    Esempio di condizioni di visibilità che mostra un'altezza elevata con una larghezza extra larga

È possibile utilizzare le impostazioni delle regole di opzione nella finestra di dialogo Condizioni di visibilità delle configurazioni per specificare le condizioni in base alle quali devono apparire determinate opzioni.

È possibile impostare la logica delle regole di opzione solo per i dati di configurazione a elenco.

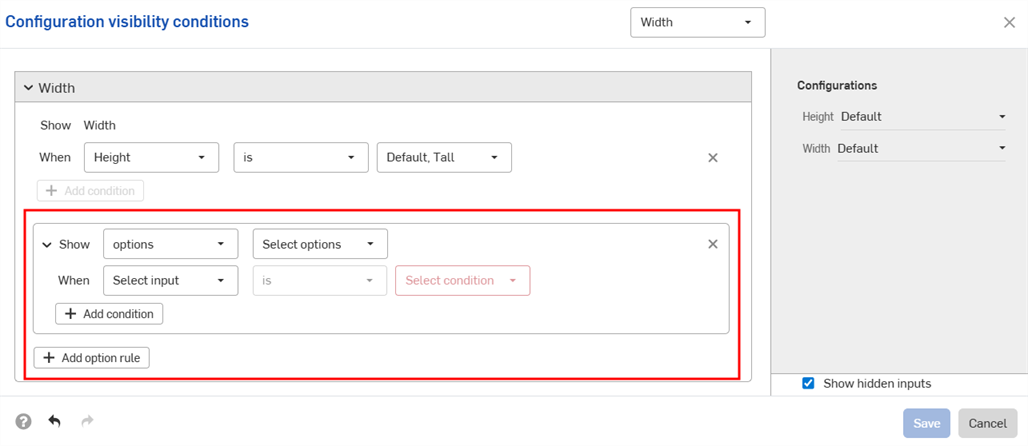

  1. Nella finestra di dialogo Condizioni di visibilità delle configurazioni, espandi un dato di configurazione e fai clic su Aggiungi regola di opzione. Nella finestra di dialogo è visualizzata una nuova sezione:
    Finestra di dialogo Condizioni di visibilità delle configurazioni predefinita con il pulsante Aggiungi regola di opzione evidenziato
  2. Nella riga Mostra, scegli quali opzioni sono controllate.
    • Opzioni: fai clic sul menu a discesa che appare e seleziona le opzioni per le quali vuoi impostare condizioni.
    • Intervallo: fai clic sul primo menu a discesa e seleziona la prima opzione dell'intervallo. Fai clic sul secondo menu a discesa e seleziona l'ultima opzione dell'intervallo. Gli intervalli includono le opzioni specifiche e sono consentiti intervalli sovrapposti.
  3. Nella riga Quando:
    1. Seleziona il dato di configurazione nel primo menu a discesa.
    2. Scegli tra è per selezionare opzioni specifiche o è compreso tra per selezionare un intervallo di opzioni.
      • è: fai clic sul menu a discesa visualizzato e seleziona i valori consentiti per l'opzione.
      • è compreso tra: fai clic sul primo menu a discesa e seleziona la prima opzione consentita nell'intervallo. Fai clic sul secondo menu a discesa e seleziona l'ultima opzione consentita nell'intervallo.

  4. Continua ad aggiungere logica all'interno della configurazione facendo clic su Aggiungi condizione e ripetendo questa serie di passaggi.

    Le condizioni all'interno di una regola di opzione sono combinate insieme come istruzioni AND; tutte le condizioni devono essere soddisfatte affinché le opzioni controllate siano visibili.

  5. Aggiungi condizioni per altre opzioni facendo nuovamente clic su Aggiungi regola di opzione.
  6. Fai clic su Salva .

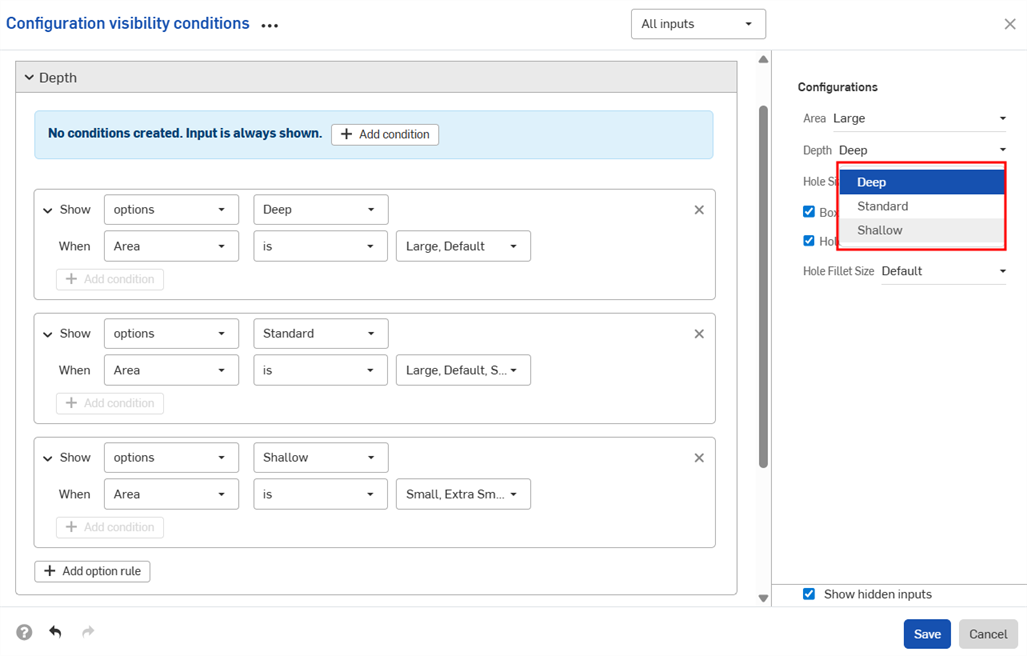

Nell'esempio seguente, l'opzione Profondo è consentita solo quando l'area è Predefinita o superiore. L'opzione Standard è consentita solo quando l'area è Grande, Predefinita o Piccola. L'opzione Poco profondo è consentita solo quando l'area è Piccola o inferiore:

Finestra di dialogo Condizioni di visibilità delle configurazioni che mostra tre regole di opzione per un dato di configurazione

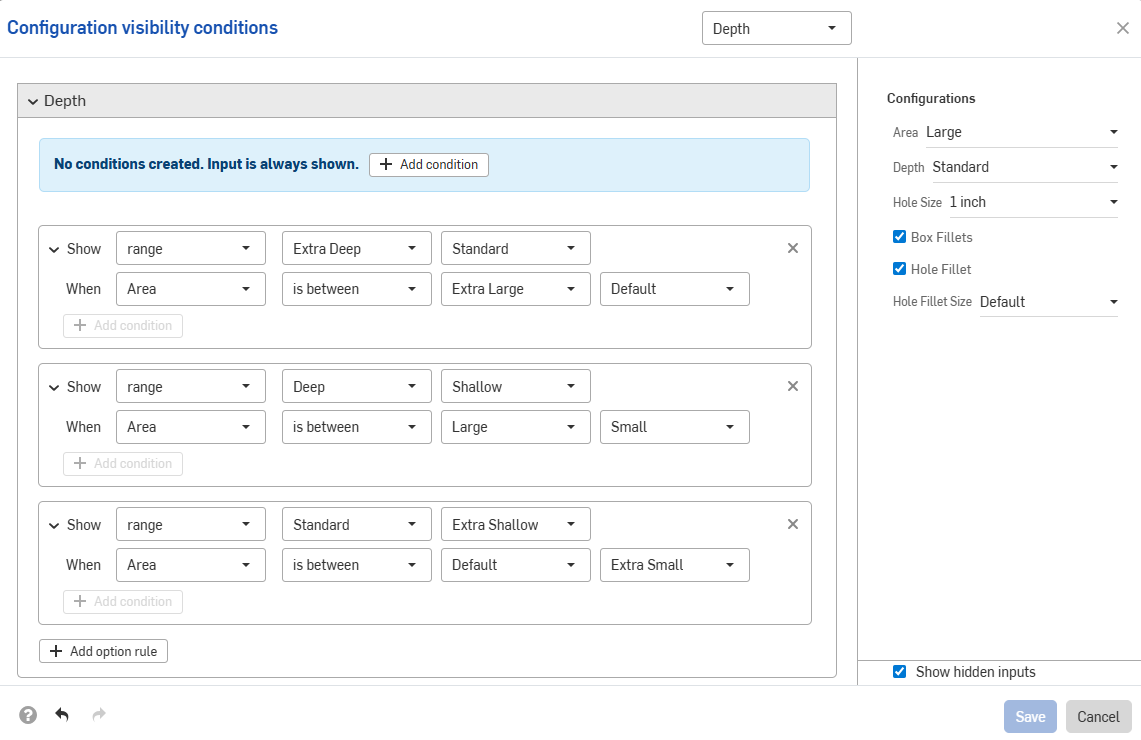

L'esempio successivo utilizza intervalli sovrapposti per specificare le condizioni di visibilità:

Finestra di dialogo Condizioni di visibilità delle configurazioni che mostra tre regole di opzione per un dato di configurazione

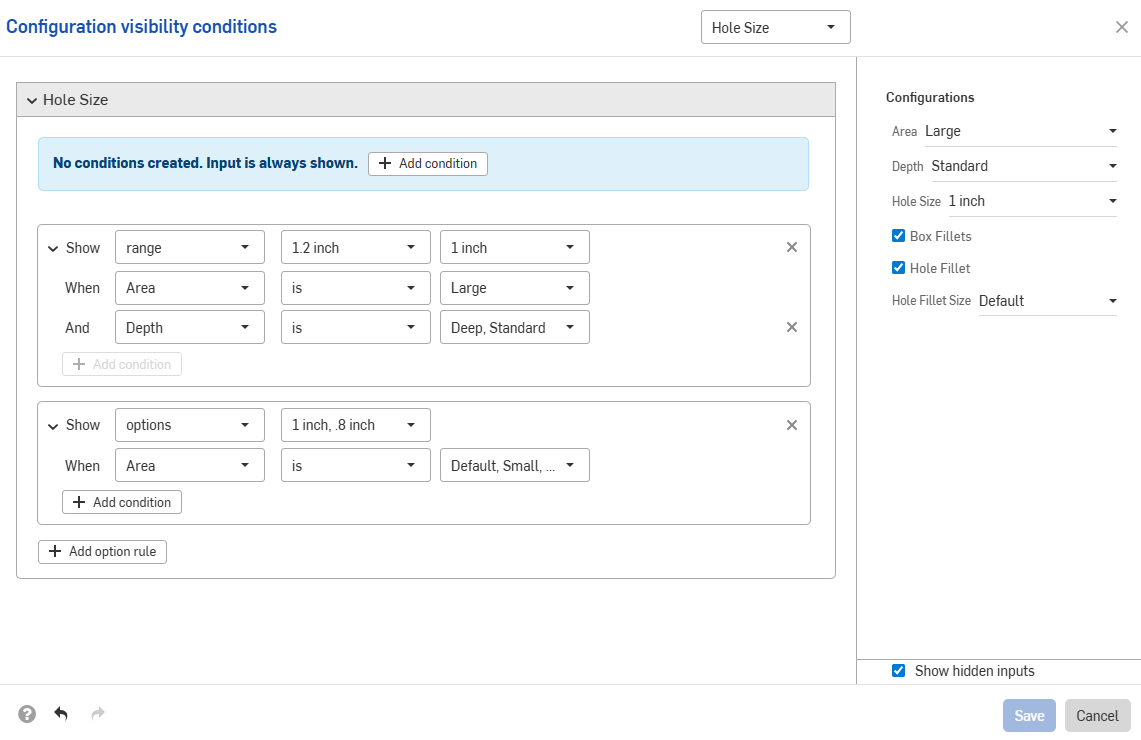

L'esempio seguente utilizza una combinazione di comandi di opzione e di intervallo per impostare la logica richiesta.

Finestra di dialogo Condizioni di visibilità delle configurazioni con regole di opzione aggiuntive

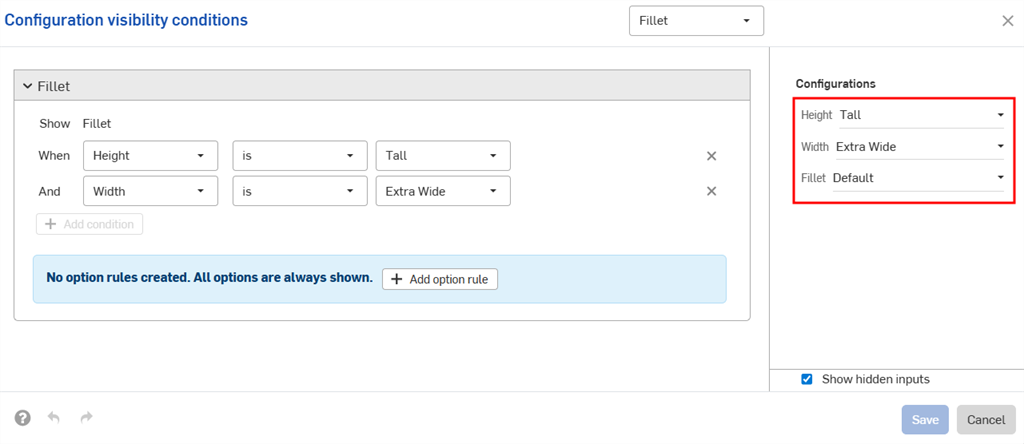

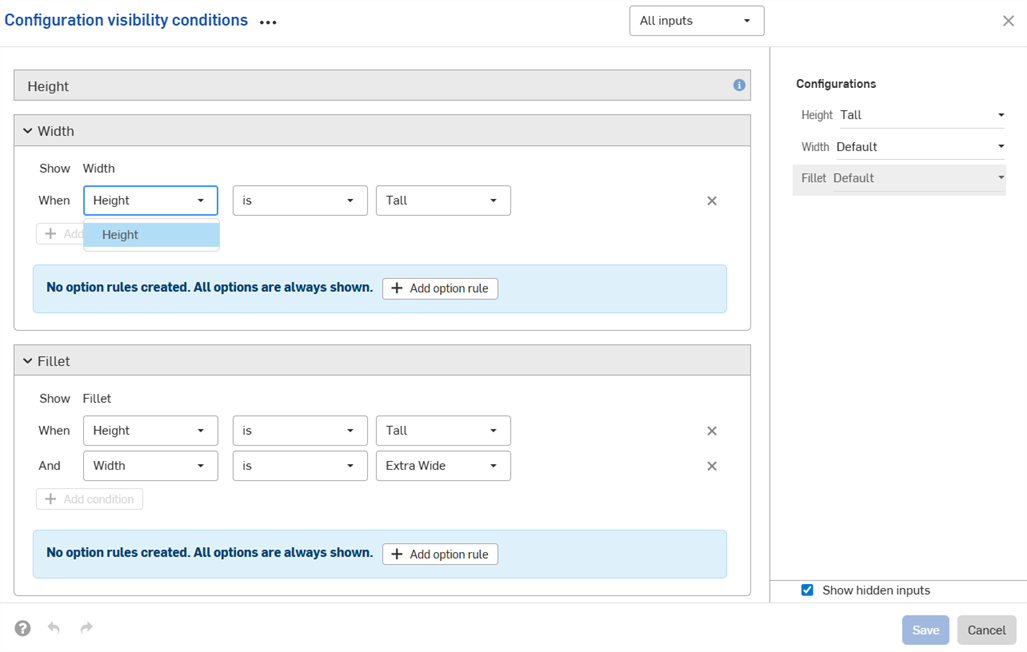

Le condizioni di configurazione sono aggiuntive; se aggiungiamo una terza configurazione all'esempio precedente e impostiamo le condizioni mostrate nell'immagine seguente, l'opzione Raccordo grande sarà disponibile solo per le parti in cui i dati di configurazione sono sia altezza Elevata che larghezza Extra larga.

Finestra di dialogo Condizioni di visibilità delle configurazioni con più condizioni
Quando la larghezza predefinita è impostata per l'altezza Alta, la configurazione del raccordo è nascosta.

Finestra di dialogo Condizioni di visibilità delle configurazioni con più condizioni

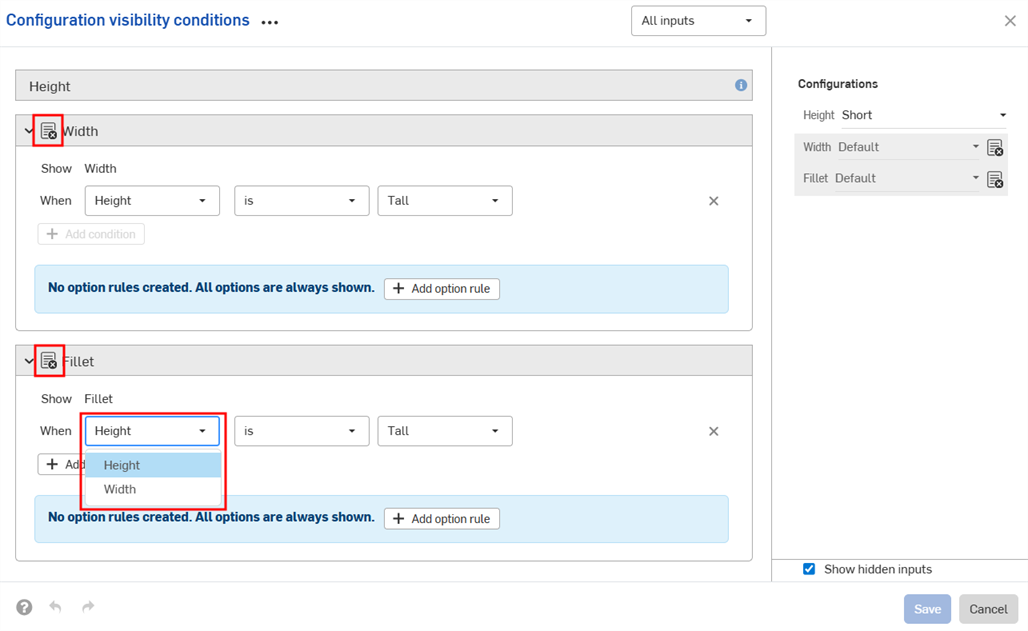

I dati di configurazione possono controllare solo la visibilità dei dati che appaiono sotto di essi nel pannello Configurazioni. In questo esempio il dato di configurazione Larghezza è determinabile dal dato Altezza, ma non dal dato Raccordo.

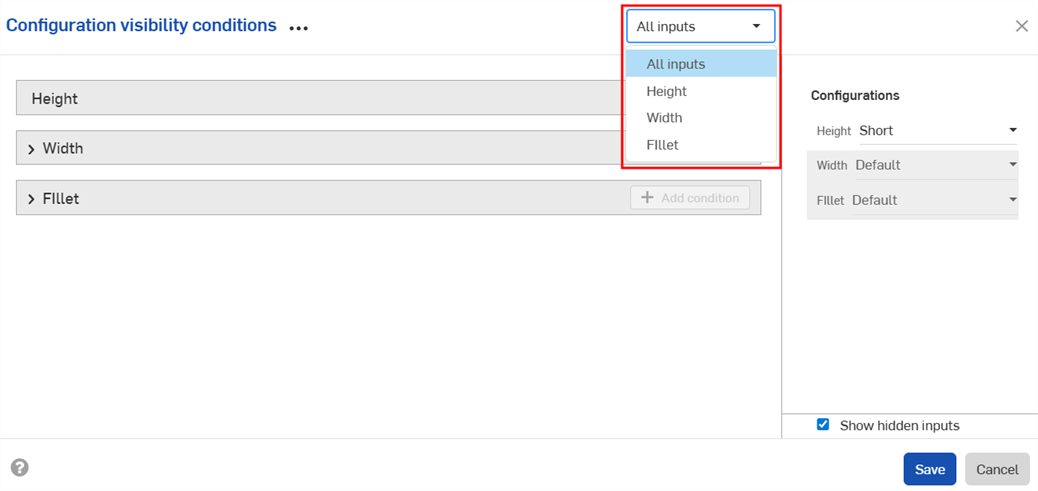

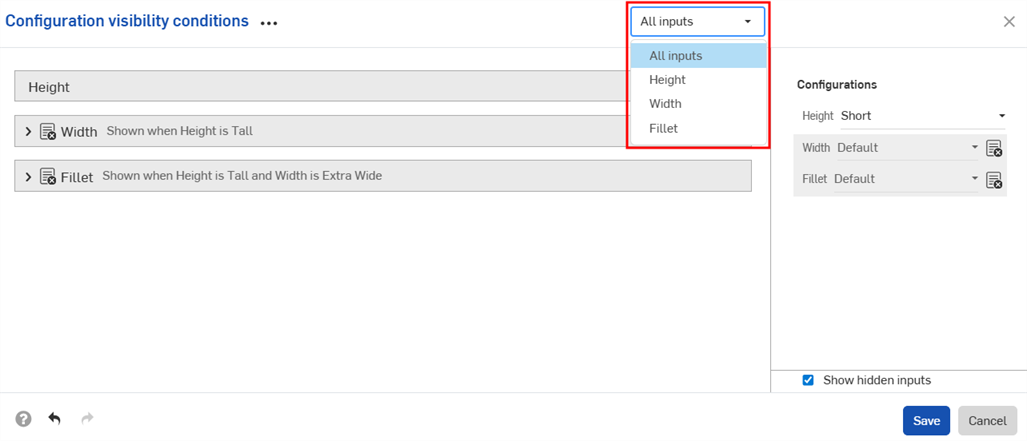

La finestra di dialogo delle condizioni di visibilità delle configurazioni mostra che i parametri possono essere controllati solo dai parametri sopra di essa.

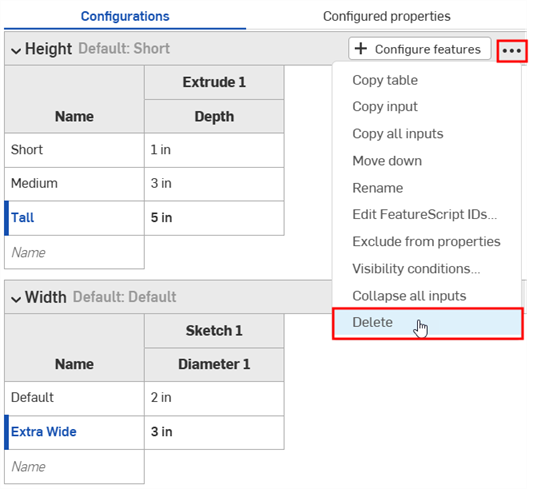

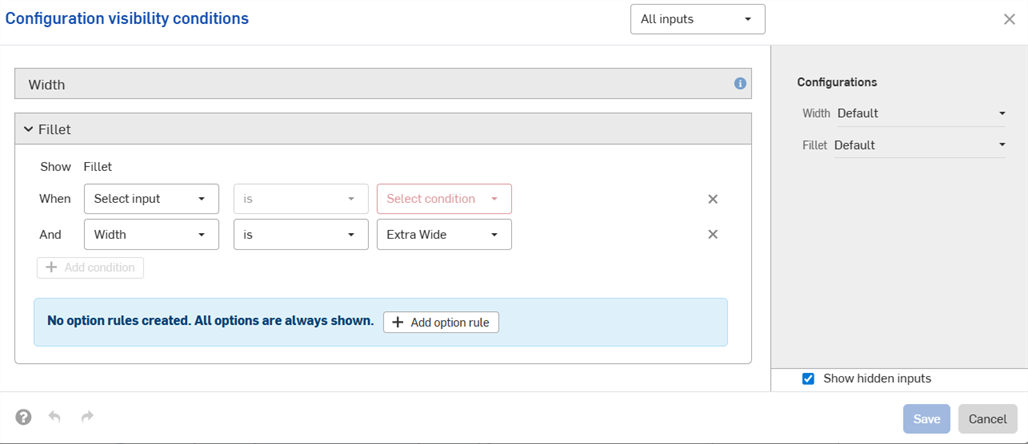

Le condizioni di visibilità sono riparate (rimosse) automaticamente se non è possibile trovare i dati di configurazione o le opzioni necessari.

Ad esempio, se la visibilità del dato di configurazione Larghezza dipende dal dato di configurazione Altezza e il dato di configurazione Altezza è eliminato, le condizioni di visibilità per la Larghezza sono automaticamente rimosse. Lo stesso vale per le singole opzioni che sono eliminate o spostate. In questo esempio, il dato di configurazione Altezza è stato rimosso anche dalle opzioni Raccordo.

Vedrai un avviso nella tua area di lavoro e le condizioni saranno rimosse nella finestra di dialogo:

Avviso Onshape che indica che le condizioni di visibilità sono state modificate dopo una cancellazione

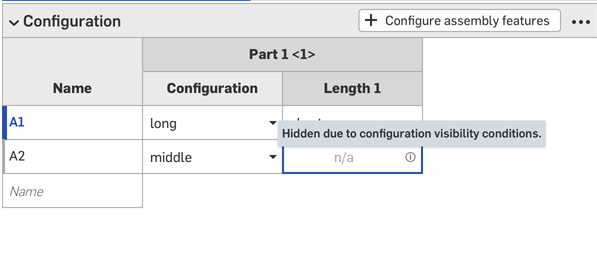

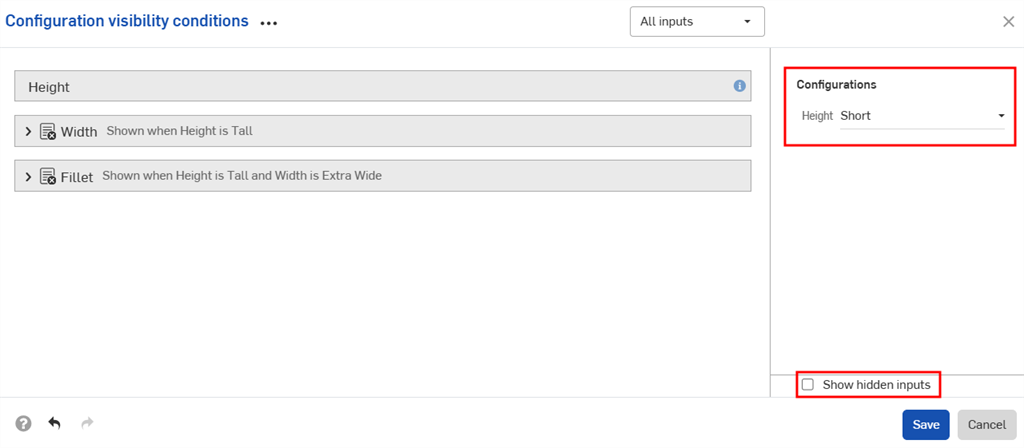

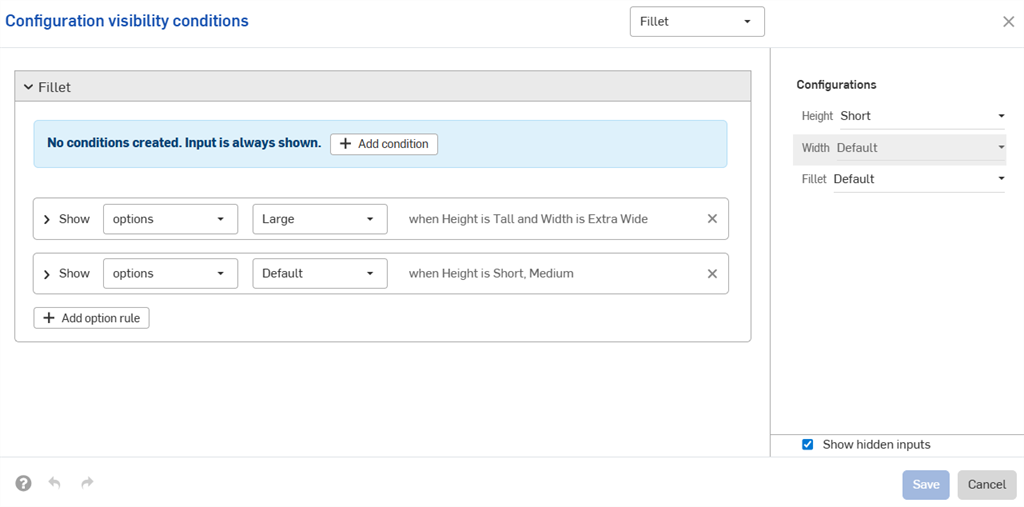

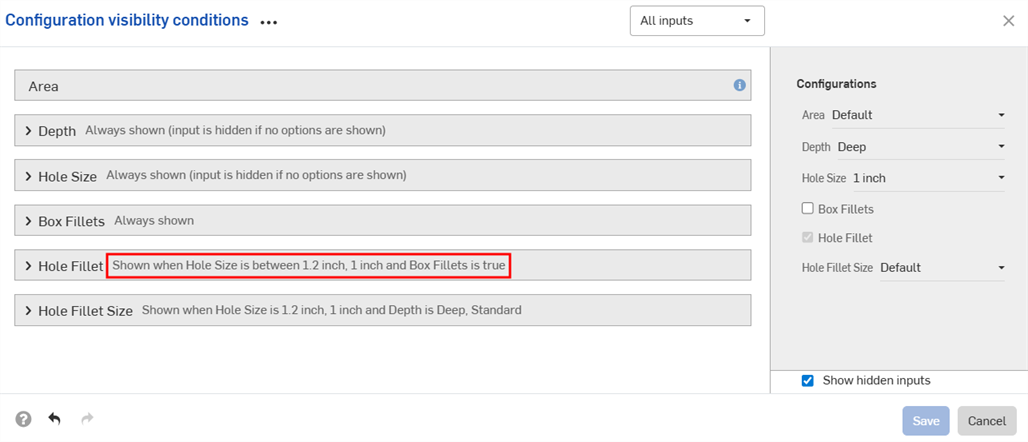

Riepiloghi della visibilità mostrati quando i dati di configurazione sono compressi nella finestra di dialogo

  • Le condizioni di visibilità e le regole di opzione impostate sono disponibili in tutte le finestre di dialogo Inserisci (ad esempio, quando inserisci una parte configurata in un assieme). Le modifiche apportate alle condizioni di visibilità si riflettono automaticamente in tutti i documenti esistenti che fanno riferimento all'elemento configurato.

  • I dati di configurazione nascosti hanno sempre un proprio valore predefinito. Nel primo esempio di questa pagina, le parti con altezza bassa e media hanno la larghezza predefinita, anche se non è impostata alcuna opzione di larghezza.

    • Se un dato di configurazione non ha opzioni visibili, il dato è nascosto e assume il proprio valore predefinito.

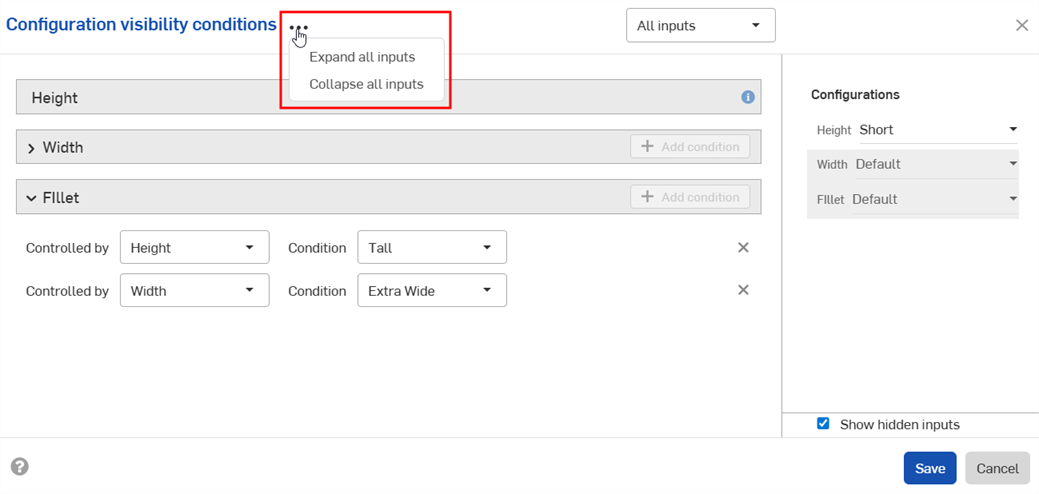

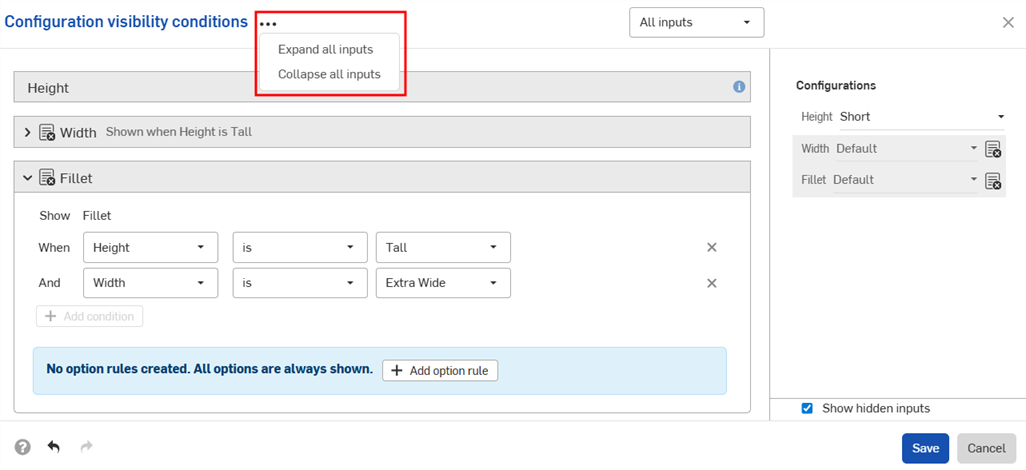

  • Quando il dato di configurazione o l'opzione sono compressi, la finestra di dialogo visualizza un riepilogo delle condizioni di visibilità.

    Riepiloghi della visibilità mostrati quando i dati di configurazione sono compressi nella finestra di dialogoRiepiloghi della visibilità mostrati quando le opzioni sono compresse nella finestra di dialogo

  • (Solo Parti e Part Studios): gli input di configurazione esclusi dalle proprietà possono controllare solo la visibilità degli altri input sottostanti che sono stati anch'essi esclusi dalle proprietà. Nell'esempio seguente, se Larghezza è esclusa dalle proprietà (indicato dall'icona Icona del menu), può controllare la visibilità del raccordo solo se anche il raccordo è escluso dalle proprietà.

    Menu Altre opzioni nel pannello Configurazioni con la condizione di visibilità evidenziata

    Menu Altre opzioni nel pannello Configurazioni con la condizione di visibilità evidenziata

  • (Solo Parti e Part Studios): i dati di configurazione che sono stati esclusi dalle proprietà sono considerati come se avessero i loro valori predefiniti nei pacchetti di rilascio e nei valori dei riferimenti di revisione. Se le condizioni di visibilità impediscono l'utilizzo del valore predefinito, è utilizzato il primo valore visibile.

  • Usa il menu a discesa Input nella finestra di dialogo Condizioni di visibilità della configurazione per visualizzare altri input. È possibile selezionare Tutti gli input per visualizzare tutti gli input disponibili.

    Clic su menu a discesa nella finestra di dialogo Condizioni di visibilità delle configurazioni.

  • Quando nella finestra di dialogo sono visualizzati più dati di configurazione, fai clic sul pulsante con tre punti per espandere o comprimere tutti i dati di configurazione.

    Espandi o comprimi tutti i dati di configurazione nella finestra di dialogo Condizioni di visibilità delle configurazioni facendo clic sul pulsante con tre punti.

  • È possibile utilizzare la sezione anteprima della finestra di dialogo Condizioni di visibilità della configurazione per testare le configurazioni.
    • Deseleziona la casella di controllo Mostra dati di configurazione nascosti per rimuovere i dati di configurazione in grigio dalla finestra di dialogo.

  • Quando si aggiungono parti configurate agli assiemi, i dati di configurazione nascosti sono disattivati (in grigio) nel pannello Configurazioni.

    Suggerimento comando che mostra che il dato di configurazione è di sola lettura in base alle condizioni di visibilità

  • Fai clic Icona delle condizioni di visibilità nel selettore Configurazioni per aprire la finestra di dialogo Condizioni di visibilità della configurazione per tutti gli input. Fai clic su Icona delle condizioni di visibilità nel pannello Configurazioni per aprire la finestra di dialogo relativa a tale input.

Puoi copiare e incollare dati di configurazione dentro e fuori Part Studio, assiemi e Variable Studio. Questo semplifica e velocizza la condivisione delle configurazioni tra i progetti.

  1. Apri il pannello di configurazione nel Part Studio, nell'assieme o nel Variable Studio che contiene il dato di configurazione da copiare.

  2. Fai clic sul menu a tre punti del dato di configurazione e seleziona Copia dati di configurazione o Copia tutti i dati di configurazione.
    Menu a tre punti degli ingressi di configurazione con le opzioni Copia dati di configurazione e Copia tutti i dati di configurazione evidenziate

  3. Apri il pannello di configurazione nella scheda per incollare il dato di configurazione.

  4. Fai clic sulla freccia accanto a Configura Part Studio/Assieme/Variable Studio e seleziona Incolla dati di configurazione.
    Menu a tre punti dei dati di configurazione
    I dati di configurazione sono inseriti nel pannello di configurazione.
    Dati di configurazione incollati in un nuovo Part Studio

  5. Seleziona i parametri da configurare dalla nuova scheda. Continua a leggere per scoprire come copiare ora i valori e i parametri dei dati di configurazione nelle tabelle dei dati.

Note:

  • Puoi copiare e incollare i dati di configurazione: tra Part Studio, assiemi e Variable Studio; all'interno dello stesso documento e tra documenti diversi.
  • Tutti i nomi, le condizioni di visibilità, gli ID FeatureScript e le definizioni delle variabili sono copiati con i dati di configurazione.
  • I dati di configurazione copiati sono disponibili fino alla disconnessione dell'utente.
  • I riferimenti tra i dati di configurazione copiati e i dati di configurazione incollati NON sono mantenuti; dopo l'incollaggio, le modifiche ai dati di configurazione originale NON si riflettono nei dati di configurazione incollati.
  • Le condizioni di visibilità incollate sono riparate (rimosse) automaticamente se la configurazione di destinazione non dispone di tutti i dati di configurazione necessari per calcolare la visibilità.
  • I dati di configurazione con gli stessi ID FeatureScript interni non sono incollati. Per risolvere questo problema, è possibile eliminare i dati di configurazione con lo stesso ID FeatureScript interno e incollarli nuovamente.

È possibile copiare e incollare dentro e fuori una configurazione per facilitare l'immissione o la modifica dei valori.

Per copiare valori e parametri:

  1. Apri il menu Icona menu Altro per accedere al menu a discesa nell'angolo superiore destro del Pannello di configurazione.
  2. Seleziona Copia tabella:

    Fai clic sul pulsante Altro accanto a una tabella di dati di configurazione da inserire

  3. Dopo aver copiato la tabella, puoi incollarla in un foglio di calcolo:

    esempio di tabella appena copiata incollata in un foglio di calcolo

Nota che anche i nomi delle colonne sono riportati nella tabella, come mostrato sopra. Ora puoi modificare la tabella e copiarla/incollarla di nuovo in Onshape:

  1. Seleziona solo le righe e le colonne con i dati (non i nomi delle colonne o le intestazioni), come mostrato in blu di seguito:

    Modifica della nuova tabella

    Puoi anche riempire la tabella con righe vuote aggiuntive, se vuoi. Basta includere le righe aggiuntive nel foglio di calcolo quando selezioni il comando per la copia.

  2. Impartisci un comando Copia.
  3. Nella tabella Configurazione Onshape fai clic sulla cella in alto a sinistra della tabella.
  4. Impartisci un comando Incolla da tastiera:

    Incollare una tabella di configurazioni

Onshape sostituisce automaticamente i dati presenti nelle righe e nelle colonne della tabella dei dati di configurazione con i dati copiati. Onshape include anche automaticamente le unità predefinite per ogni dato immesso.

Se sono presenti più righe copiate dal foglio di calcolo rispetto alla tabella di dati di configurazione Onshape, tali righe vengono incluse nell'operazione di incollaggio. Onshape crea le righe istantaneamente.

Tuttavia, se sono presenti più colonne copiate dal foglio di calcolo rispetto alla tabella dei dati di configurazione Onshape, tali colonne non sono incluse nell'operazione di incollaggio. Onshape non è ancora in grado di creare colonne all'instante. Tuttavia, puoi creare colonne aggiuntive (funzioni configurate) nella tabella di configurazione prima di incollare.

Onshape dispone anche di un meccanismo per configurare le proprietà per ciascuno dei dati di configurazione e delle opzioni precedentemente definiti, direttamente dal pannello Configurazione. È possibile configurare le proprietà della parte o le proprietà dell'aspetto. Se disponi di un account Professional o Enterprise, puoi anche configurare proprietà personalizzate.

  1. Con dati di configurazione già esistenti nel pannello Configurazione, fai clic su Proprietà configurate nella parte superiore del pannello.

    Configurazione di proprietà di parti

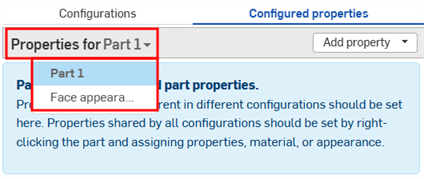

  2. Fai clic sul menu a discesa Proprietà di per selezionare la parte o l'aspetto da configurare.

    Configurazione di proprietà di parti

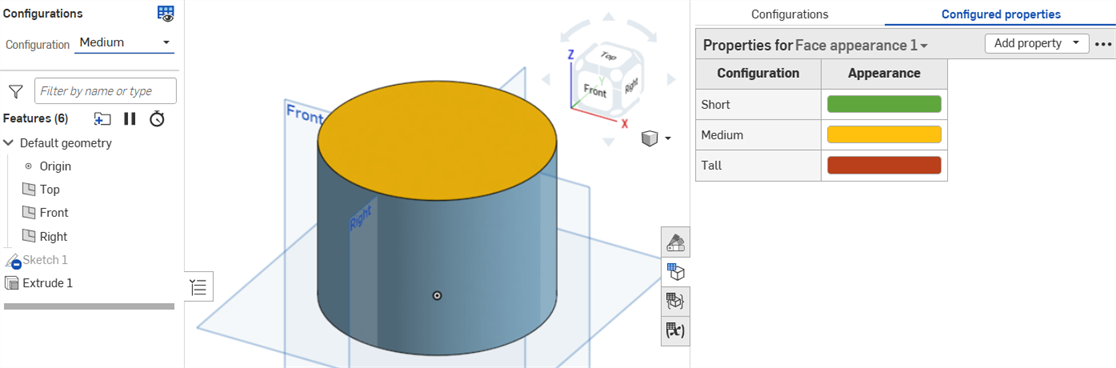

    Parts and appearances that include configured properties are displayed with a checkmark in the list:

    Configurazione di proprietà di parti

  3. Fai clic su Aggiungi proprietà.
    Configurazione di proprietà di partiConfigurazione di proprietà di parti

  4. Seleziona la proprietà da configurare; le proprietà sono disponibili per le parti, gli aspetti e per le proprietà personalizzate. Tutti i dati di configurazione sono aggiunti alla tabella.

    esempio di chiusura della finestra di dialogo delle proprietà e accettazione del valore

  5. Fai doppio clic su una cella nella colonna Proprietà per modificarla. Premi TAB per passare alla riga successiva.
    • Per modificare un valore, digita il nuovo valore e premi Invio per accettare.

      esempio di chiusura della finestra di dialogo delle proprietà e accettazione del valore

    • Per modificare una selezione di dialogo, effettua le nuove selezioni nella finestra di dialogo, quindi fai clic Icona Accetta segno di spunta per chiudere la finestra di dialogo.

      esempio di chiusura della finestra di dialogo delle proprietà e accettazione del valore

  6. Ripetere l'operazione se necessario per configurare proprietà aggiuntive. Nell'esempio seguente sono configurate entrambe le proprietà relative al numero di parte e all'aspetto della faccia.

    Esempio di clic con il pulsante destro del mouse nella colonna Numero parte per generare un numero parte

If you have automatic part number generation turned on (through your Professional company numbering schemes or Enterprise numbering schemes), you can right-click in the Part number property column and select Generate next part number:

Esempio di clic con il pulsante destro del mouse nella colonna Numero parte per generare un numero parte

Se alcune proprietà della tabella sono di sola lettura, non è possibile eliminare la tabella, aggiungere proprietà alla tabella o rimuovere la colonna delle proprietà di sola lettura. È comunque possibile modificare i valori delle celle per le proprietà modificabili. Rendi nuovamente modificabile la proprietà di sola lettura per modificare la tabella.

È possibile escludere alcune tabelle di configurazione dalle proprietà. Questo è utile quando non si desidera ripetere le opzioni di configurazione nella tabella Proprietà configurate. Le configurazioni escluse sono trattate come se avessero sempre i propri valori predefiniti.

Ad esempio, consideriamo una molla. Sono disponibili configurazioni sia per il diametro sia per l'altezza della molla.

Fai clic sul menu overflow nel pannello Configurazione e seleziona Escludi dalle proprietà

Il fatto che la molla sia compressa oppure no influisce sulla geometria, ma non sul numero di parte; è la stessa parte quando è compressa e non compressa. Per specificare che tutti i numeri di parte devono essere assegnati indipendentemente dall'altezza della molla, è necessario aggiungere ciascuna opzione di configurazione alla tabella Proprietà configurate e specificare il numero di parte per ognuna.

Fai clic sul menu overflow nel pannello Configurazione e seleziona Escludi dalle proprietà

Numero di parte impostato per ogni possibilità di configurazione.

Se invece escludi la tabella di configurazione della compressione dalle proprietà, puoi specificare i numeri di parte in base solo al diametro:

Fai clic sul menu overflow nel pannello Configurazione e seleziona Escludi dalle proprietà

Tabella di configurazione della compressione esclusa dalla tabella delle proprietà configurate. I numeri parte sono impostati indipendentemente dall'altezza della molla.

Passaggi: escludere un dato di configurazione dalle proprietà

  1. Nel pannello di Configurazione, fai clic sul pulsante a tre punti della configurazione e seleziona Escludi dalle proprietà nel menu. L'icona Esclusa dalle proprietà Icona del menu è visualizzata accanto al nome della configurazione.

    Fai clic sul menu overflow nel pannello Configurazione e seleziona Escludi dalle proprietà

Passaggi: aggiungere nuovamente una configurazione esclusa alle proprietà

  1. Nel pannello di Configurazione, fai clic sul pulsante a tre punti della configurazione e seleziona Includi nelle proprietà nel menu.

    Fai clic sul menu overflow nel pannello Configurazione e seleziona Includi nelle proprietà.

Note di configurazione escluse

  • Le configurazioni escluse sono trattate come se avessero valori predefiniti. I pacchetti di rilascio e i riferimenti di revisione utilizzano questi valori predefiniti. Se le condizioni di visibilità impediscono l'uso del valore predefinito, è utilizzato il primo valore visibile.

  • Le parti che differiscono solo nelle configurazioni escluse saranno trattate come la stessa parte nella Distinta base (BOM) e in Release Management.
  • Se una versione è rilasciata con una configurazione esclusa, è considerata rilasciata per tutti i valori di tale configurazione.
  • Le configurazioni escluse sono ancora incluse in:
    • Calcoli della geometria
    • Proprietà calcolate
    • Lo strumento Proprietà massa
  • Se noti discrepanze tra la massa fornita nella distinta base e la massa fornita nello strumento Proprietà massa, è probabile che alcune configurazioni siano state ignorate nella distinta base.

  • Quando utilizzi una parte con configurazioni escluse, è visualizzata l'icona Esclusione dalle proprietà configurate interessate.

    Escluso dall'icona proprietà mostrata nella finestra di dialogo Inserisci parte

    Fai clic sul menu overflow nel pannello Configurazione e seleziona Escludi dalle proprietà

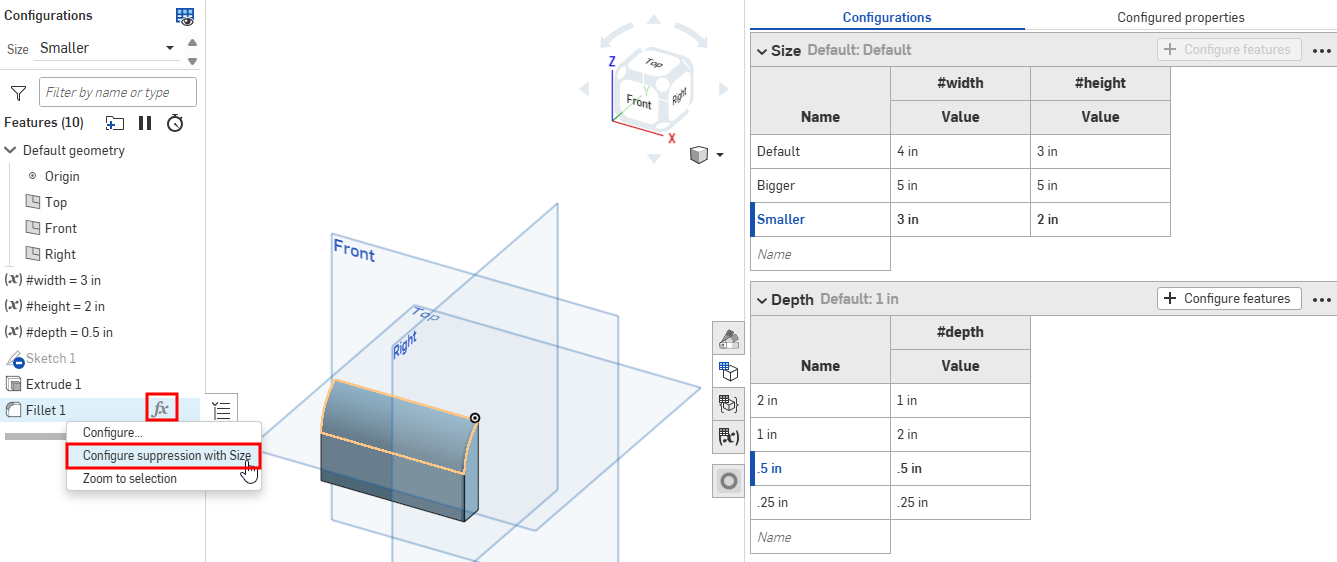

Per configurare un'espressione di sospensione dinamica, fai clic su Configura funzioni nel dato di configurazione desiderato, quindi fai clic con il pulsante destro del mouse sulla funzione corrispondente nell'elenco funzioni e seleziona Configura sospensione (o Configura sospensione con...) nel menu contestuale, per aggiungere la funzione al Pannello di configurazione. Puoi quindi modificare l'espressione direttamente nel Pannello di configurazione.
Funzione pulsante destro del mouse > Configura il menu contestuale delle espressioni

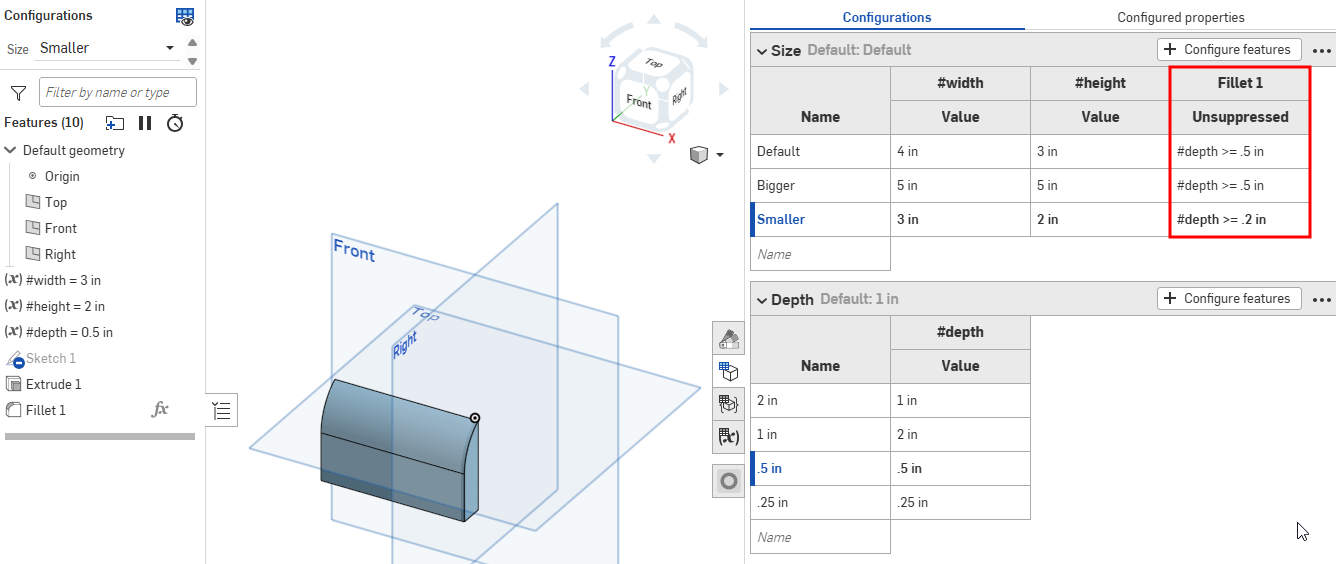

L'espressione di sospensione appare nel pannello Configurazione

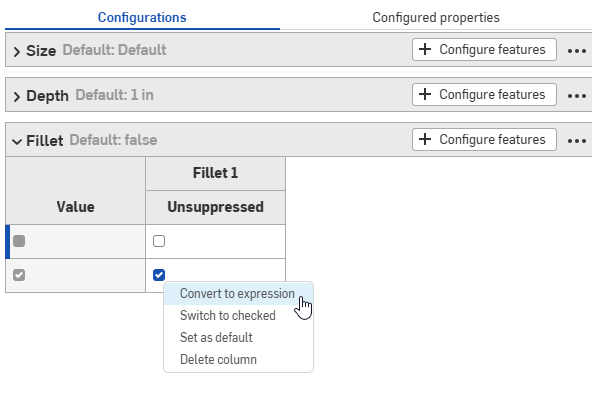

Per convertire una casella di controllo in un'espressione, fai clic con il pulsante destro del mouse sulla casella di controllo nel Pannello di configurazione, quindi fai clic su Converti in espressione. Puoi quindi modificare l'espressione direttamente nel Pannello di configurazione. Per riconvertire in una casella di controllo, fai clic con il pulsante destro del mouse sull'espressione, quindi fai clic su Converti in casella di controllo.

Casella di controllo configurazione pulsante destro del mouse > Converti in espressione

Se una sospensione dinamica configurata è rimossa dalla funzione, l'espressione si converte automaticamente in una casella di controllo nel Pannello di configurazione.

Puoi utilizzare i dati di configurazione che crei direttamente nel Part Studio o nell'assieme per visualizzarne il progetto in anteprima. L'uso principale per creare dati di configurazione, tuttavia, è selezionare configurazioni specifiche da inserire in altri assiemi, disegni, rilasci ecc.

Anteprima delle configurazioni

Usa l'area Configurazioni in alto a sinistra dello schermo per selezionare i dati di configurazione e vedere come influiscono sul progetto generale. Il progetto si aggiorna in modo che corrisponda ai dati di configurazione selezionati, in modo che sia possibile visualizzare in anteprima il progetto finale. Ogni permutazione di possibili dati di configurazione è una configurazione.

Elenco funzioni, in Configurazioni

Inserire configurazioni

Puoi inserire parti, Part Studio o assiemi configurati in assiemi, versioni e disegni tramite la finestra di dialogo Inserisci Part Studio e assiemi

  1. Seleziona i dati di configurazione desiderati direttamente nella finestra di dialogo Inserisci:

    Fai clic su un menu a discesa di input per selezionare le opzioni di configurazione nella finestra di dialogo Inserisci

  2. Fai clic sull'icona Imposta all'ultima configurazione visualizzata (Icona configurazioni) per selezionare l'ultima configurazione attiva visualizzata in anteprima nella scheda Part Studio o assieme oppure fai clic sulla freccia e seleziona Ripristina predefinito per impostare tutti i dati di configurazione sui valori predefiniti.

    Menu a discesa Imposta all'ultima configurazione visualizzata nella finestra di dialogo Inserisci Part Studio e assiemi

  3. Quando la configurazione è quella desiderata, fai clic su Genera.

  4. Fai clic sulla configurazione per inserirla.

    Fai clic su una parte configurata nella finestra di dialogo per inserirla

In un Assieme le parti e gli assiemi configurati sono indicati dall'icona Icona parte configurazioni nell'elenco delle istanze:

Icona delle configurazioni nell'elenco delle istanze

Modifica delle configurazioni

Dopo aver inserito una parte o un assieme configurato in un assieme, puoi modificare la configurazione:

  1. Fai clic con il pulsante destro del mouse sull'assieme nell'elenco delle scene e seleziona Cambia configurazione.

    Esempio di modifica delle configurazioni

  2. Seleziona i nuovi valori di configurazione.
  3. Fai clic su Icona Accetta segno di spunta quando la selezione ti soddisfa (utilizza Icona rossa X annulla per annullare l'operazione).

Per vedere quale configurazione è attualmente attiva nell'assieme, passa il cursore del mouse su una parte nell'elenco istanze e comparirà un suggerimento con le informazioni di configurazione:

Visualizzazione della configurazione attiva nell'assieme passando con il cursore del mouse e visualizzando il suggerimento

Il supporto per le configurazioni iOS e Android è limitato a quanto segue:

  • Visualizzazione del pannello di configurazione () a destra.

  • Selezione tra le Configurazioni nel pannello laterale sinistro (sopra l'elenco funzioni):

    Selezione delle configurazioni

    Selezione delle configurazioni su iOS

  • (Solo iOS) Sono applicate le condizioni di visibilità, se presenti nella configurazione.

Non è possibile creare o modificare configurazioni o condizioni di visibilità sulle piattaforme iOS o Android. Questa operazione è possibile solo nella piattaforma desktop (browser).

Per ulteriori risorse del Learning Center, consulta: Corsi di autoapprendimento > Configurazioni. Puoi anche seguire il percorso di formazione qui: Introduzione alle configurazioni delle parti (è richiesto un account Onshape) e il technical briefing qui: Variabili parametriche e variabili di configurazione (è richiesto un account Onshape).
