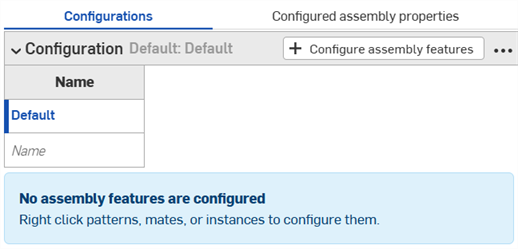

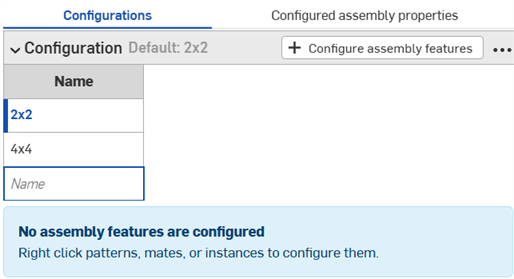

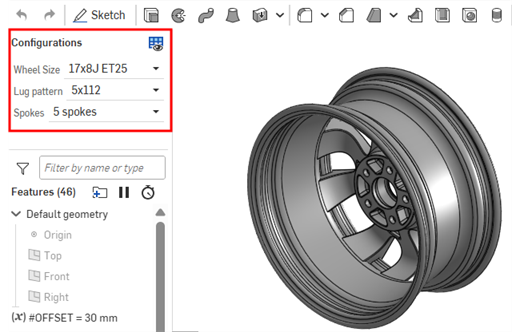

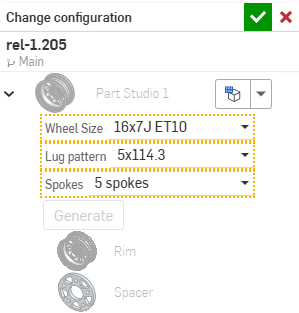

Configurazioni Assieme

È possibile copiare e incollare dati di configurazione all'interno e all'esterno di un Part Studio o Assieme. Questo semplifica e velocizza la condivisione delle configurazioni tra i progetti.

1. Apri il pannello di configurazione nel Part Studio o nell'assieme che contiene i dati di configurazione da copiare.

2. Fai clic sul menu a tre punti dei dati di configurazione e seleziona Copia dati di configurazione o Copia tutti i dati di configurazione.


3. Apri il pannello di configurazione in Part Studio o nell'assieme per incollare i dati di configurazione.

4. Fai clic sulla freccia accanto a Configura Part Studio/Assieme e seleziona Incolla dati di configurazione.

   I dati di configurazione sono inseriti nel pannello di configurazione.


5. Seleziona i parametri da configurare nel nuovo Part Studio o Assieme. Continua a leggere per scoprire come copiare ora i valori e i parametri di configurazione nelle tabelle di configurazione.

Note:

• È possibile copiare e incollare i dati di configurazione: tra Part Studio e Assiemi, all'interno dello stesso documento e tra documenti diversi.
• Tutti i nomi, le condizioni di visibilità, gli ID FeatureScript e le definizioni delle variabili sono copiati con i dati di configurazione.
• I dati di configurazione copiati sono disponibili fino alla disconnessione dell'utente.
• I riferimenti tra i dati di configurazione copiati e i dati di configurazione incollati NON sono mantenuti; dopo l'incollaggio, le modifiche ai dati di configurazione originale NON si riflettono nei dati di configurazione incollati.
• Le condizioni di visibilità incollate sono riparate (rimosse) automaticamente se la configurazione di destinazione non dispone di tutti i dati di configurazione necessari per calcolare la visibilità.
• I dati di configurazione con gli stessi ID FeatureScript interni non sono incollati. Per risolvere questo problema, è possibile eliminare i dati di configurazione con lo stesso ID FeatureScript interno e incollarli nuovamente.

È possibile copiare e incollare dentro e fuori una configurazione per facilitare l'immissione o la modifica dei valori.

Per copiare valori e parametri:

1. Apri il menu nell'angolo in alto a destra, accanto a +Configura funzioni.
2. Seleziona la tabella Copia:



3. Dopo aver copiato la tabella, puoi incollarla in un foglio di calcolo:



Nota che anche i nomi delle colonne sono riportati nella tabella, come mostrato sopra. Ora puoi modificare la tabella e copiarla/incollarla di nuovo in Onshape:

1. Seleziona solo le righe e le colonne con i dati (non i nomi delle colonne o le intestazioni), come mostrato in blu di seguito:



   Puoi anche riempire la tabella con righe vuote aggiuntive, se vuoi. Basta includere le righe aggiuntive nel foglio di calcolo quando selezioni il comando per la copia.

2. Immetti un comando Copia.
3. Nella tabella Configurazione Onshape fai clic sulla cella in alto a sinistra della tabella.
4. Emissione di un comando Incolla sulla tastiera:



Onshape sostituisce automaticamente i dati presenti nelle righe e nelle colonne della tabella dei dati di configurazione con i dati copiati. Onshape include anche automaticamente le unità predefinite per ogni dato immesso.

Se sono presenti più righe copiate dal foglio di calcolo rispetto alla tabella di dati di configurazione Onshape, tali righe vengono incluse nell'operazione di incollaggio. Onshape crea le righe istantaneamente.

Tuttavia, se sono presenti più colonne copiate dal foglio di calcolo rispetto alla tabella dei dati di configurazione Onshape, tali colonne non sono incluse nell'operazione di incollaggio. Onshape non è ancora in grado di creare colonne all'instante. Tuttavia, puoi creare colonne aggiuntive (funzioni configurate) nella tabella di configurazione prima di incollare.

Consider a part with two inputs: Height and Width.

Per impostazione predefinita, una parte di qualsiasi altezza può avere qualsiasi larghezza. Ma supponiamo che la larghezza Extra largo sia disponibile solo per l'altezza Alto. In tal caso, possiamo impostare le condizioni in base alle quali l'input Larghezza è visibile.

1. In the Configuration panel, click the input's three-dot button, and select Visibility conditions from the menu.



   Si apre la finestra di dialogo Condizioni di configurazione. Il riquadro destro mostra un'anteprima delle configurazioni attualmente selezionate. È possibile modificare le opzioni selezionate direttamente in questo pannello per visualizzare in anteprima le impostazioni.



2. Fai clic su Aggiungi condizione.
3. Fai clic sul primo menu a discesa e seleziona l'input che dovrebbe controllare la visibilità di questo input. In questo esempio, selezioneremo l'input Altezza.
4. In the second dropdown, choose either is to select specific options, or is between to select a range of options:
   • Is: Click the third dropdown that appears and select the allowed option(s) for the input.
   • Is between: Click the third dropdown and select the first allowed option in the range. Click the fourth dropdown and select the final allowed optionin the range.

     In this example, the Width input is only available for the Tall height. The preview on the right updates to reflect your selections. You can see that the Width input is no longer available for the Default height in the image below.



5. Fai clic su Salva. Ora, l'input Larghezza è visibile solo quando è selezionata l'altezza Alto e la tabella di input Larghezza mostra l'icona delle Condizioni di visibilità .









You can use the option rule settings in the Configuration visibility conditions dialog to specify the conditions under which certain options should appear.

Option rule logic can be set for list inputs only.

1. In the Configuration visibility conditions dialog, expand an input and click Add option rule. A new section appears in the dialog:

2. In the Show line, choose the options that are being controlled.
   • Options: Click the dropdown that appears and select the option(s) to set conditions for.
   • Range: Click the first dropdown and select the first option in the range. Click the second dropdown and select the final option in the range. Ranges are inclusive of the specific options, and overlapping ranges are allowed.
3. In the When line:
   1. Select the input from the first dropdown.
   2. Choose either is to select specific options, or is between to select a range of options.
      • Is: Click the dropdown that appears and select the allowed value(s) for the option.
      • Is between: Click the first dropdown and select the first allowed option in the range. Click the second dropdown and select the final allowed option in the range.

4. Continue to add logic within the configuration by clicking Add condition and repeating this set of steps.

   Conditions within an option rule are combined together as AND statements; all conditions must be met for the controlled options to be visible.

5. Add conditions for other options by clicking Add option rule again.
6. Fai clic su Salva .

In the example below, the "Deep" option is only allowed when the Area is Default or larger. The "Standard" option is only allowed when the Area is Large, Default, or Small. The "Shallow" option is only allowed when the area is Small or smaller:

The next example uses overlapping ranges to specify visibility conditions:

The example below uses a combination of option and range controls to set the required logic.

Input conditions are additive; if we add a third configuration to the above example and set the conditions shown in the image below, the Large Fillet option will only be available for parts that have both the Tall height and Extra Wide width inputs.

Quando la larghezza predefinita è impostata per l'altezza Alta, la configurazione del raccordo è nascosta.

Configuration inputs can only control the visibility of inputs that appear below them in the Configurations panel. In the example, the Width input can be controlled by the Height input, but not by the Fillet input.

Visibility conditions are automatically repaired (removed) if the necessary inputs or options cannot be found.

For example, if the visibility of the Width input depends on the Height input, and the Height input is deleted, the visibility conditions for Width are automatically removed. The same applies for individual options that are deleted or moved. In this example, the Height input has also been removed from the Fillet options.

You'll see a warning in your workspace, and the conditions are removed in the dialog:

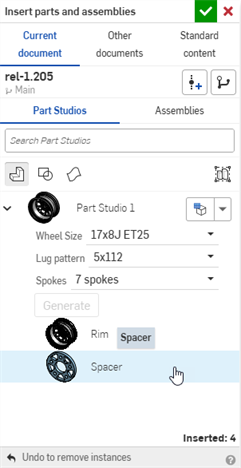

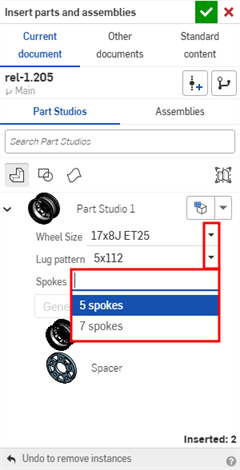

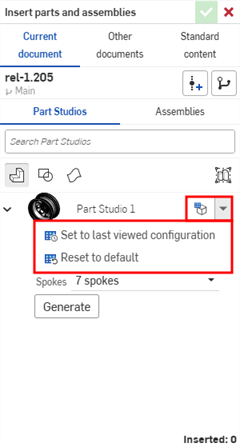

• The visibility conditions and option rules you set are available in all Insert dialogs (i.e., when inserting a configured part into an assembly). Changes made to visibility conditions are automatically reflected in all existing documents that reference the configured element.

• Hidden inputs always have their default value. In the first example on this page, Short and Medium height parts have the Default width, even though no width options are set.

  • If a configuration input has no visible options, it is hidden and assumes its default value.

• A summary of the visibility conditions is shown in the dialog when the input or option is collapsed.



• (Solo Parti e Part Studios): gli input di configurazione esclusi dalle proprietà possono controllare solo la visibilità degli altri input sottostanti che sono stati anch'essi esclusi dalle proprietà. Nell'esempio seguente, se Larghezza è esclusa dalle proprietà (indicato dall'icona ), può controllare la visibilità del raccordo solo se anche il raccordo è escluso dalle proprietà.





• Usa il menu a discesa Input nella finestra di dialogo Condizioni di visibilità della configurazione per visualizzare altri input. È possibile selezionare Tutti gli input per visualizzare tutti gli input disponibili.



• When multiple inputs are displayed in the dialog, click the three-dot button to expand or collapse all inputs.



• È possibile utilizzare la sezione anteprima della finestra di dialogo Condizioni di visibilità della configurazione per testare le configurazioni.
  • Deselect the Show hidden inputs checkbox to remove the grayed-out inputs from the dialog.



• When adding configured parts to assemblies, hidden inputs are grayed out in the Configurations panel.



• Fai clic nel selettore Configurazioni per aprire la finestra di dialogo Condizioni di visibilità della configurazione per tutti gli input. Fai clic su nel pannello Configurazioni per aprire la finestra di dialogo relativa a tale input.
