Available in: Sketch

Scorciatoia:  d

Aggiungi, alla geometria dello schizzo, dimensioni orizzontali, verticali, a distanza più breve, angolari, diametrali, di lunghezza d'arco o radiali, e anche tra la geometria dello schizzo e i piani. È possibile specificare le dimensioni come dimensione guidata (riferimento) o dimensione guida.

Hai la possibilità di utilizzare lo strumento di misura per misurare qualsiasi cosa nell'area grafica.

Alcuni strumenti consentono di quotare mentre disegni.

Puoi inoltre utilizzare il comando Mostra dimensioni nel menu contestuale (RMB) di uno schizzo per visualizzare le quote esistenti.

Le dimensioni sono un modo efficace per definire le entità dello schizzo. Sono disponibili due metodi per aggiungere dimensioni a uno schizzo. Il primo metodo prevede l'aggiunta di dimensioni durante la creazione dello schizzo, mentre il secondo metodo prevede la creazione della geometria dello schizzo e quindi l'aggiunta delle dimensioni.

Per aggiungere dimensioni durante lo sketch, digita un numero e premi invio dopo aver tracciato la geometria. Ad esempio, posiziona una linea. Dopo aver selezionato il secondo punto finale, viene visualizzato un riquadro bianco con la lunghezza della linea. Inserisci un valore e premi Invio per assegnare una dimensione. Questo metodo si applica a quasi tutti gli strumenti di schizzo.

Quando definisci una geometria che coinvolge due dimensioni, ad esempio un rettangolo, inizia inserendo la dimensione orizzontale e quindi premi Invio. Il dato inserito passerà automaticamente alla dimensione verticale.

Il secondo metodo per aggiungere dimensioni consiste nell'aggiungerle dopo che la geometria dello schizzo è terminata. Seleziona lo strumento dimensione o utilizza il tasto di scelta rapida D. Fai clic con il pulsante sinistro del mouse sull'entità o sulle entità per applicare la dimensione. Sposta il cursore e fai clic con il pulsante sinistro del mouse per posizionare la dimensione. Inserisci il valore per la dimensione e premi invio. Lo schizzo è ridimensionato automaticamente in base alla prima dimensione posizionata.

La dimensione dello schizzo di Onshape risponde in modo intuitivo al tipo di entità selezionata. Questo rende fluido il dimensionamento all'esterno o all'interno di un arco o cerchio. Fai clic con il pulsante sinistro del mouse vicino all'esterno dell'arco o del cerchio per dimensionare verso l'esterno. Fai clic con il pulsante sinistro del mouse vicino all'interno dell'arco o del cerchio per dimensionare verso l'interno. Seguendo lo stesso metodo intuitivo, lo strumento dimensione posiziona automaticamente una dimensione angolare quando inserisci le dimensioni di due linee non parallele.

Per modificare una dimensione, fai doppio clic sulla dimensione negli elementi grafici. Digita un nuovo valore e premi Invio per accettare. Seleziona la dimensione dall'area grafica per eliminare una dimensione e premi Elimina sulla tastiera. È inoltre possibile utilizzare Dimensione per visualizzare un valore determinato da altre dimensioni e relazioni. Le dimensioni guidate sono visualizzate in grigio nello schizzo, mentre le dimensioni guida sono nere. Onshape trasforma automaticamente le nuove dimensioni in dimensioni guidate se il loro posizionamento sovradefinisce uno schizzo. Cambia manualmente lo stato di guida di una dimensione nel menu di scelta rapida.

  1. Fai clic su Icona dello strumento di dimensione o premi il tasto d.
  2. Seleziona l'entità da dimensionare o le entità tra le quali dimensionare, e la posizione della dimensione.

    L'entità o le entità selezionate sono evidenziate (solo browser) e si apre la finestra di dialogo contestuale Dimensione sul posizionamento della dimensione. Vedi Finestra di dialogo contestuale Dimensione per ulteriori informazioni

    .

    Nel Part Studio è stato disegnato un rettangolo. Due spigoli sono evidenziati in giallo e sono collegati con una freccia e un valore di dimensione.Il campo valore nella dimensione è attivo e pronto per l'inserimento di un valore

  3. Inserisci un valore e premi Invio per accettare il valore. Puoi inoltre utilizzare una variabile per una dimensione: basta inserire "=#" e il nome della variabile, ad esempio: =#d.

    Nel Part Studio è stato disegnato un rettangolo. Due spigoli sono evidenziati in giallo e sono collegati con una freccia e un valore di dimensione.

Nota che puoi inserire valori negativi per le dimensioni (lunghezza, distanza lineare e angoli) per invertire la direzione dell'entità.

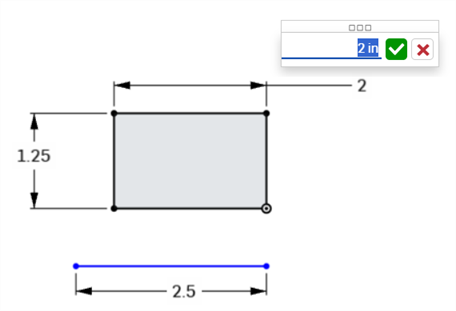

L'immagine seguente mostra una dimensione positiva; nota la posizione del rettangolo rispetto alla linea orizzontale inferiore:

Esempio di dimensione con valore positivo

L'immagine seguente mostra un valore di dimensione negativo che viene digitato nel campo attivo:

Dimensione con valore negativo nella finestra di dialogo

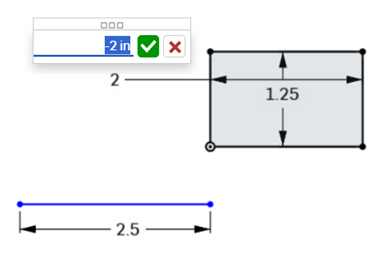

Quando il valore è accettato, il rettangolo cambia direzione:

La quota negativa inverte la direzione dello schizzo

  • Puoi utilizzare espressioni e funzioni trigonometriche nei campi numerici dei Part Studio.

  • Per eliminare una dimensione, selezionala e premi il tasto Canc oppure selezionala e scegli Elimina dal menu contestuale.

  • Per modificare una dimensione posizionata, fai doppio clic sul valore per attivare il campo, quindi immetti il nuovo valore. Premi Invio per accettare la modifica.

  • A eccezione delle dimensioni del diametro e del raggio, quando inserisci un nuovo valore di dimensione entrambe le selezioni geometriche da dimensionare sono tradotte della metà del nuovo valore di input, in modo che entrambe le selezioni geometriche siano tradotte allo stesso modo. Ad esempio, quando si dimensiona una singola linea, ogni punto finale è traslato di una distanza pari alla metà del valore della dimensione, in modo che entrambi i punti finali siano traslati allo stesso modo.

  • La geometria vincolata potrebbe non essere traslata. Vedi Lavorare con i vincoli.

Distanza a linea singola

  1. Fai clic sullo strumento Dimensione (Icona dello strumento di dimensione).
  2. Fai clic sulla linea.
  3. Trascina per posizionare la dimensione della distanza lineare.
  4. Fai clic per posizionare contemporaneamente la dimensione e aprire il relativo campo di valore numerico.

  5. Se necessario, inserisci un nuovo valore di dimensione.

  6. Premi Invio per accettare il valore della dimensione.

Dimensione della distanza linea singola

Questo è il metodo utilizzato per definire la dimensione della lunghezza o dell'altezza:

Esempio di lunghezza o distanza in altezza

Distanza tra 2 linee

  1. Fai clic sullo strumento Dimensione (Icona dello strumento di dimensione).
  2. Fai clic sulla prima linea
  3. Fai clic sulla seconda linea
  4. Trascina per posizionare la dimensione della distanza lineare
  5. Fai clic per posizionare contemporaneamente la dimensione e aprire il relativo campo di valore numerico.

  6. Se necessario, inserisci un nuovo valore di dimensione.

  7. Premi Invio per accettare il valore della dimensione.

Esempio di dimensione lineare utilizzata per impostare una dimensione tra due linee parallele

Quando si esegue il dimensionamento tra due linee, ciò implica un parallelismo senza un vincolo visivo parallelo.

  1. Fai clic sullo strumento Dimensione (Icona dello strumento di dimensione).
  2. Fai clic sul primo punto angolo
  3. Fai clic sul secondo punto angolo, in diagonale rispetto al primo.
  4. Trascina in una direzione angolata per posizionare la dimensione della distanza diagonale
  5. Fai clic per posizionare contemporaneamente la dimensione e aprire il relativo campo di valore numerico.

  6. Se necessario, inserisci un nuovo valore di dimensione.

  7. Premi Invio per accettare il valore della dimensione.

Esempio di come trovare la distanza diagonale

  1. Fai clic sullo strumento Dimensione (Icona dello strumento di dimensione).
  2. Fai clic sul bordo del cerchio.
  3. Trascina all'interno o all'esterno del cerchio per posizionare la dimensione del diametro.
  4. Fai clic per posizionare contemporaneamente la dimensione e aprire il relativo campo di valore numerico.

  5. Se necessario, inserisci un nuovo valore di dimensione.

  6. Premi Invio per accettare il valore della dimensione.

Esempio di come trovare il diametro

  1. Fai clic sullo strumento Dimensione (Icona dello strumento di dimensione).
  2. Fai clic sulla prima linea.
  3. Fai clic sulla seconda linea, ad angolo rispetto alla prima.
  4. Trascina il cursore dentro o fuori dall'angolo per posizionare la dimensione dell'angolo.

    1. Puoi anche trascinare la dimensione sul quadrante per il quale desideri definire l'angolo:

  5. Fai clic per posizionare contemporaneamente la dimensione e aprire il relativo campo di valore numerico.

  6. Se necessario, inserisci un nuovo valore di dimensione.

  7. Premi Invio per accettare il valore della dimensione.

Esempio di clic su ogni linea per trovare l'angolo

Distanza diretta

Questo definisce la distanza più breve tra 2 punti.

  1. Fai clic sullo strumento Dimensione (Icona dello strumento di dimensione).
  2. Fai clic sul punto finale della prima linea
  3. Fai clic sul punto finale della seconda linea.
  4. Trascina il cursore in una direzione angolata per posizionare la dimensione della distanza diretta.
  5. Fai clic per posizionare contemporaneamente la dimensione e aprire il relativo campo di valore numerico.

  6. Se necessario, inserisci un nuovo valore di dimensione.

  7. Premi Invio per accettare il valore della dimensione.

Esempio di distanza diretta

Distanza lineare

Questo definisce la distanza lineare tra 2 punti.

  1. Fai clic sullo strumento Dimensione (Icona dello strumento di dimensione).
  2. Fai clic sul punto finale della prima linea
  3. Fai clic sul punto finale della seconda linea.
  4. Trascina il cursore verso l'alto/il basso o verso sinistra/destra per posizionare la dimensione della distanza lineare.
  5. Fai clic per posizionare contemporaneamente la dimensione e aprire il relativo campo di valore numerico.

  6. Se necessario, inserisci un nuovo valore di dimensione.

  7. Premi Invio per accettare il valore della dimensione.

Distanza lineare tra due punti

  1. Fai clic sullo strumento Dimensione (Icona dello strumento di dimensione).
  2. Fai clic sull'arco.
  3. Trascina il cursore all'interno o all'esterno dell'arco per posizionare la dimensione del raggio.
  4. Fai clic per posizionare contemporaneamente la dimensione e aprire il relativo campo di valore numerico.

  5. Se necessario, inserisci un nuovo valore di dimensione.

  6. Premi Invio per accettare il valore della dimensione.

Esempio di come trovare il raggio di un arco

  1. Fai clic sullo strumento Dimensione (Icona dello strumento di dimensione).

  2. Fai clic sul primo punto finale dell'arco.

  3. Fai clic sul secondo punto finale dell'arco.

  4. Fai clic sull'arco.

  5. Trascina il cursore per posizionare la dimensione della lunghezza dell'arco.

  6. Fai clic per posizionare contemporaneamente la dimensione e aprire il relativo campo di valore numerico.

  7. Se necessario, inserisci un nuovo valore di dimensione.

  8. Premi invio per accettare il valore della dimensione.

Esempio di come trovare la lunghezza di un arco

Questo definisce la distanza tra 2 punti su una spline o un punto spline e qualsiasi altro punto dello schizzo.

  1. Fai clic sullo strumento Dimensione (Icona dello strumento di dimensione).

  2. Fai clic sul primo punto spline.

  3. Fai clic sul secondo punto spline (o su qualsiasi altro punto dello schizzo).

  4. Trascina il cursore per posizionare la dimensione della distanza.

  5. Fai clic per posizionare contemporaneamente la dimensione e aprire il relativo campo di valore numerico.

  6. Se necessario, inserisci un nuovo valore di dimensione.

  7. Premi invio per accettare il valore della dimensione.

Esempio dimensioni spline

È inoltre possibile ottenere la distanza diretta tra due punti su una spline o un punto spline e qualsiasi altro punto dello schizzo trascinando il cursore verso un angolo per posizionare la dimensione della distanza diretta. Vedi Distanza diretta.

Questo definisce la distanza tra un piano e qualsiasi altro punto dello schizzo.

  1. Fai clic sullo strumento Dimensione (Icona dello strumento di dimensione).

  2. Fai clic sul punto dello schizzo.

  3. Fai clic sul piano.

  4. Trascina il cursore per posizionare la dimensione della distanza.

  5. Fai clic per posizionare contemporaneamente la dimensione e aprire il relativo campo di valore numerico.

  6. Se necessario, inserisci un nuovo valore di dimensione.

    Se inserisci un nuovo valore di dimensione, la geometria dello schizzo si sposta mentre il piano rimane in posizione.

  7. Premi invio per accettare il valore della dimensione.

Esempio di come trovare la distanza tra una geometria dello schizzo e un piano

È possibile creare una distanza dalla linea di mezzeria tra un cerchio, un punto oppure tra una linea non di costruzione rispetto a una linea di costruzione, ad esempio per quotare una parte per un'operazione di rivoluzione. Avvia una dimensione di distanza tra una di queste entità dello schizzo, quindi sposta il mouse verso il lato opposto della linea di costruzione. Spostando il cursore del mouse da un lato all'altro della linea di costruzione alterni lo stato fra le due dimensioni distanza e distanza dalla linea di mezzeria:

  1. Fai clic sullo strumento Dimensione (Icona dello strumento di dimensione).

  2. Fai clic sul cerchio o sul punto dello schizzo.

  3. Fai clic sulla linea di costruzione. Ciò si traduce in una dimensione della distanza tra le 2 linee:

Esempio di inizio della creazione di una distanza dalla linea di mezzeria

  1. Trascina il cursore sul lato opposto della linea di costruzione per passare contemporaneamente allo stato su una dimensione della linea di mezzeria e posizionare la dimensione della linea centrale.
  2. Fai clic per posizionare contemporaneamente la dimensione e aprire il relativo campo di valore numerico.

  3. Se necessario, inserisci un nuovo valore di dimensione.

  4. Premi Invio per accettare il valore della dimensione.

Esempio di distanza dalla linea di mezzeria

Le dimensioni guidate sono utili per mantenere l'intento progettuale, ad esempio mantenere una tolleranza o lo spessore lamiera al di sopra di un determinato valore.

  • Le dimensioni sono guida per impostazione predefinita. Fai clic con il pulsante destro del mouse su un valore di dimensione per selezionare Guida/Guidata dal menu contestuale.
  • Le dimensioni guida sono visualizzate in nero e sono modificabili.
  • Le dimensioni guidate sono visualizzate in grigio chiaro e non sono modificabili (fai passare lo stato della dimensione da guidata a guida, quindi modificala se necessario).

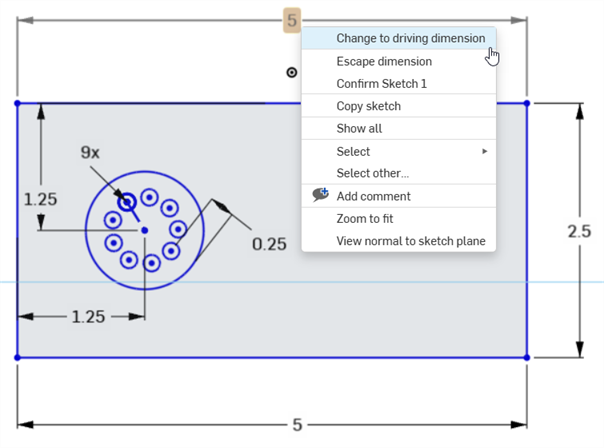

Esempio del menu a discesa utilizzato per modificare una dimensione da guidata a guida

  • Quando una quota aggiunta a uno schizzo sovradefinisce lo schizzo, la quota viene automaticamente resa guidata.
  • Puoi aggiungere dimensioni guidate ovunque sia possibile aggiungere una dimensione guida.
  • Le dimensioni guidate riflettono il valore della quota implicita e non modificano la geometria.
  • When a dimension is switched from driven to driving, it changes the geometry; if changing a driven dimension to driving causes the sketch to be overconstrained, red indicators appear as usual.

Onshape consente agli utenti di immettere valori negativi per alcune dimensioni ma non tutte. Vedi di seguito per quali dimensioni accetta valori negativi.

Onshape consente valori negativi per:
  • Dimensione distanza
  • Dimensione angolare
  • Lunghezza linea
  • Dimensione spline
Onshape non consente valori negativi per:
  • Dimensione arco
  • Dimensione raggio o diametro
