Strumento Misura

Scelta rapida: [

1. Seleziona l'entità o le entità che desideri misurare. Puoi selezionarle anche dopo aver aperto lo strumento Misura.

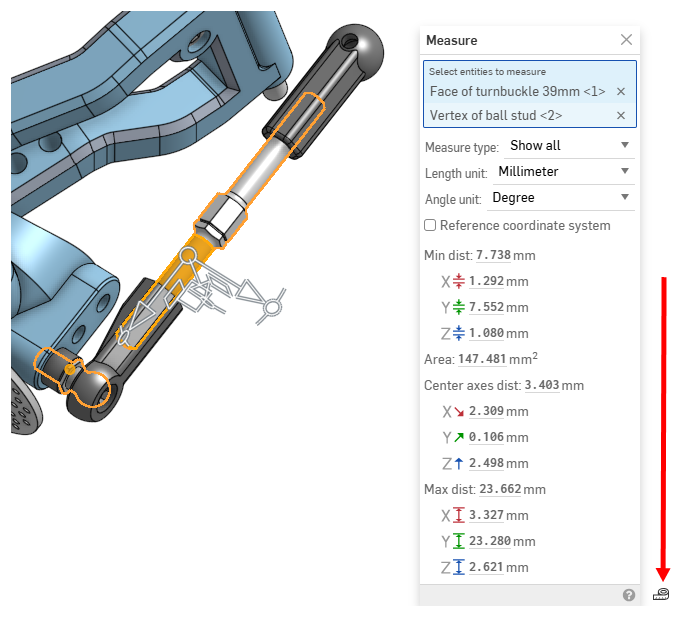

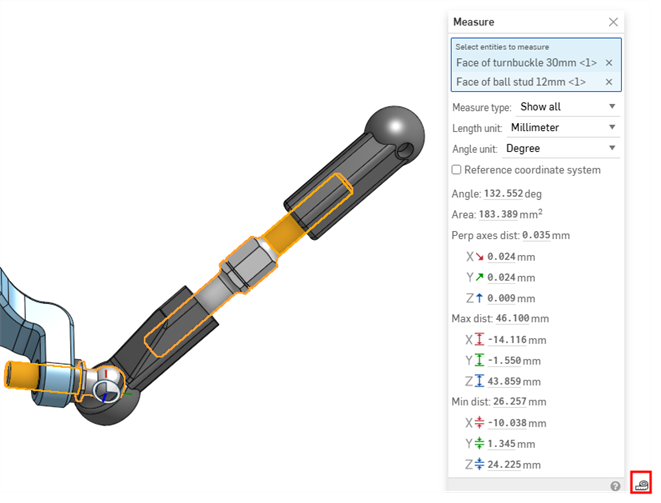

2. Fai clic sull'icona dello strumento Misura nell'angolo inferiore destro della pagina. Lo strumento Misura visualizza le misure per l'entità o le entità selezionate:



3. Usa i menu a discesa per selezionare il tipo di misura, l'unità di lunghezza e/o l'unità angolare, che sono tutti modificabili in qualsiasi momento.
4. Se necessario, seleziona un'altra entità. Lo strumento di misura mostra le misure da centro a centro, da massimo a massimo e da minimo a minimo tra le entità.

Quando un'entità di schizzo è selezionata in un Part Studio, l'icona dell'entità di schizzo ne indica il tipo.

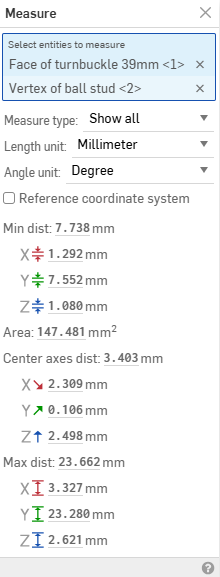

La misurazione di più di due entità in un assieme fornisce la distanza minima, la distanza massima, l'area totale, la distanza degli assi centrali o la lunghezza di tali entità.

• Tipo di misura - Filtra il tipo di misurazioni visualizzate nella finestra di dialogo Misura. Le opzioni sono Mostra tutto, Posizione, Posizione centrale, Distanza minima, Distanza massima, Lunghezza, Diametro, Raggio, Angolo, Angolo tangente facciale, Deviazione di curvatura o Area della superficie.

• Unità di lunghezza - Seleziona l'unità di lunghezza. Le opzioni sono Centimetri, Piedi, Pollici, Metri, Millimetri o Iarde.

• Unità angolare - Seleziona il tipo di unità angolare: grado o radiante.

• Diametro - Diametro di un arco o di un cerchio.

• Raggio - Raggio di un arco.

• Centro Dist. - La distanza centrale tra due entità.

• Angolo degli assi Perp - Angolo degli assi perpendicolari tra due entità.

• Zona - Area di una superficie.

• Angolo tangente della faccia - Angolo tangente tra una superficie selezionata e una linea che incontra la superficie.

• Deviazione della curvatura - Deviazione tra una superficie selezionata e una linea che incontra la superficie.

• Centro - Le dimensioni centrali di un arco o di un cerchio (X, Y, Z).

• Centro Dist. - Interasse tra due entità (X, Y, Z).

• Distanza minima - Distanza minima tra due entità (X, Y, Z).

• Distanza massima - Distanza massima tra due entità (X, Y, Z).

• Pt. raggio min. - Punto radiale ellittico minimo (X, Y, Z).

• Max Rad Pt. - Punto radiale ellittico massimo (X, Y, Z).

• Lunghezza - Lunghezza di un'entità; ad esempio, la lunghezza di una linea o la circonferenza di un cerchio.

• Punto: posizione di un punto, vertice o mate connector (X, Y, Z).

È possibile utilizzare le informazioni visualizzate nello strumento Misura per immettere valori in altre parti del sistema, ad esempio come dimensione:

1. Con lo strumento Misura aperto, fai clic per evidenziare il valore che desideri copiare.
   • Fai clic una volta per acquisire il valore di precisione massimo.
   • Fai clic una seconda volta per acquisire la precisione inferiore.
2. Usa le scorciatoie da tastiera per copiare il valore.

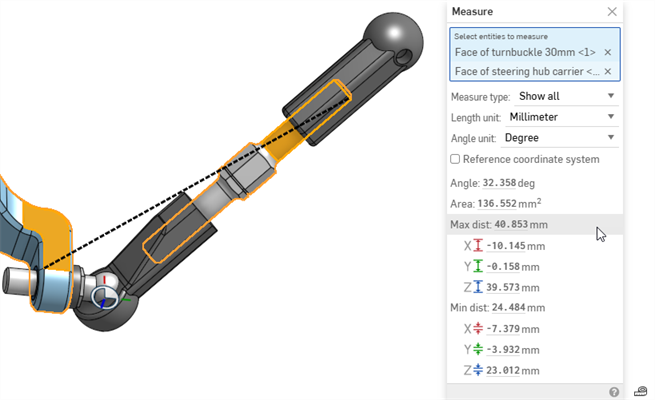

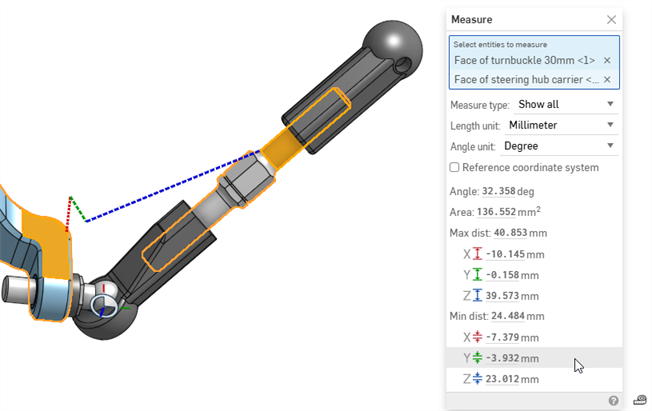

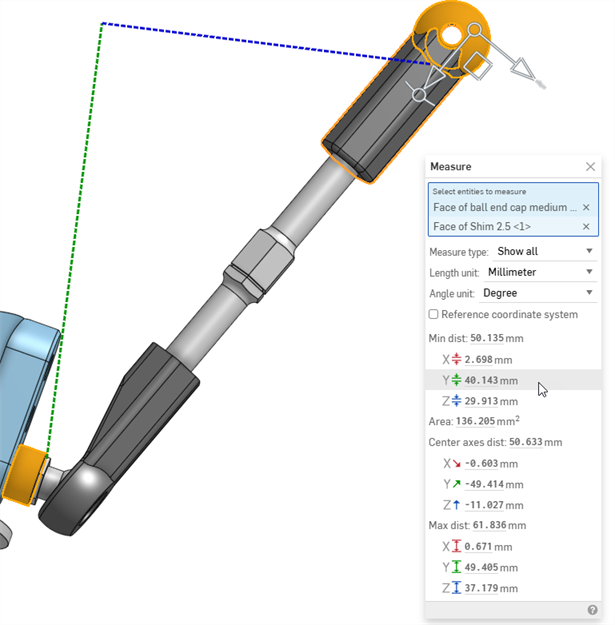

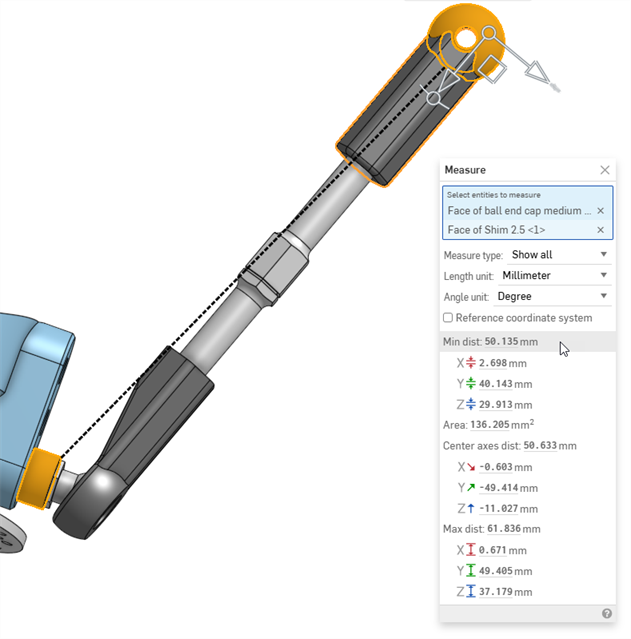

Quando passi il cursore del mouse sulle informazioni di misurazione nel menu, la misurazione è visualizzata nell'area grafica, raffigurante la misura esatta a cui si fa riferimento. Ad esempio:

When the Sheet metal table and flat view panel () is open, the Measure dialog shows information for both the sheet metal model in the Part Studio and in flat view.

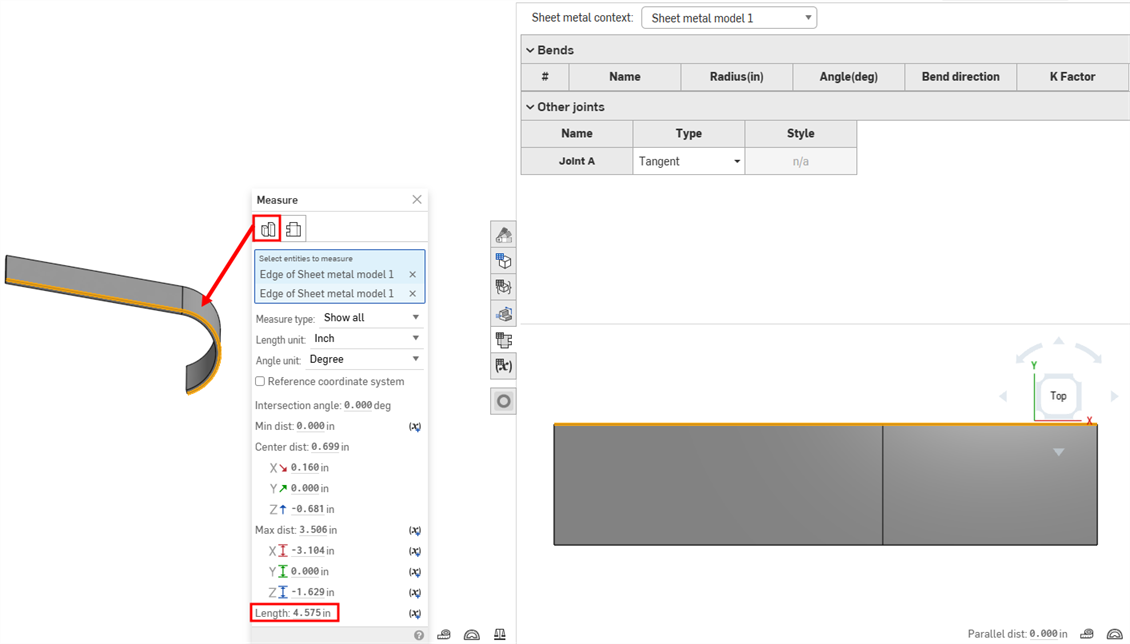

Select the Part Studio tab to measure the sheet metal model in the Part Studio.

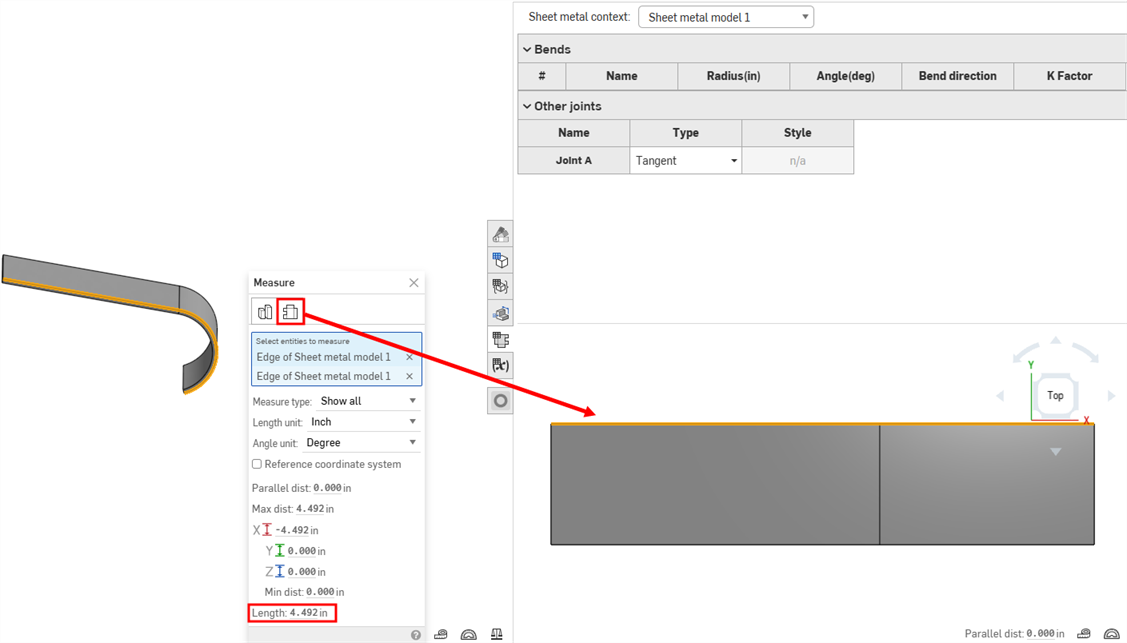

Select the Flat View tab to measure the sheet metal model in flat view.

(Disponibile solo per browser desktop.)

Puoi cambiare il sistema di riferimento dello strumento Misura dal riferimento basato sull'origine a un riferimento definito da un mate connector.

Nello strumento Misura, seleziona l'opzione Sistema di coordinate di riferimento. Viene visualizzato il campo Mate connector per il sistema di coordinate di riferimento:

Seleziona il mate connector da utilizzare come nuovo sistema di riferimento. Lo strumento Misura aggiorna i calcoli in base al nuovo orientamento.

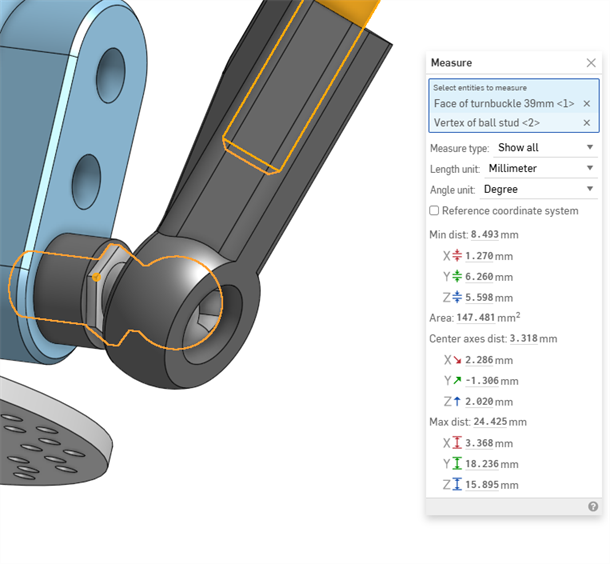

Il sistema di riferimento predefinito è quello basato sull'origine

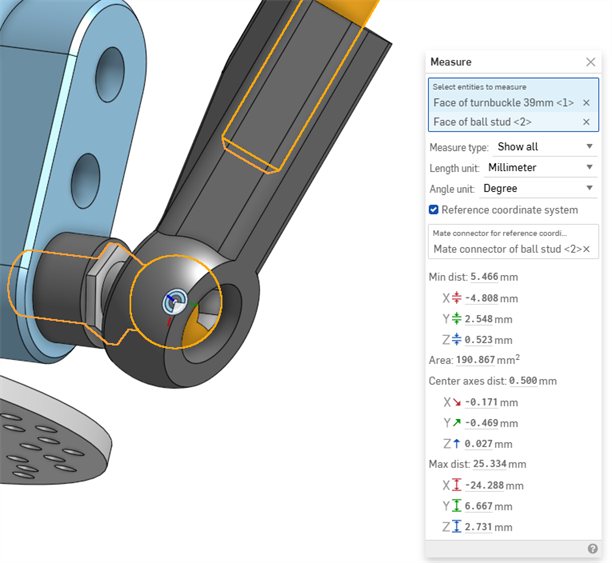

Sistema di riferimento personalizzato definito da un mate connector

Solo Part Studio

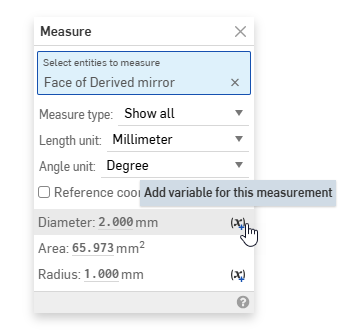

Per aggiungere una variabile per la misurazione corrente, fai clic sull'icona della variabile a destra della misurazione:

Si apre la finestra di dialogo Variabile, precompilata con le selezioni necessarie per ottenere la misura elencata. Vedi l'argomento Variabile per ulteriori informazioni sulle variabili.

Solo Assiemi

Se la finestra di dialogo Misura è aperta, i valori di misurazione sono aggiornati dinamicamente man mano che le parti sono trascinate sullo schermo. Alcuni esempi sono:

• Se è selezionato un bordo circolare o un mate connector di una parte, la posizione del centro o del punto rispetto al punto di origine si aggiorna man mano che la parte è spostata.

• Se il punto di origine e un'entità della parte (bordo, faccia, vertice, mate connector) sono entrambi selezionati, la distanza tra l'entità e il punto di origine è aggiornata man mano che la parte è spostata.

• Se una parte è fissa e un'altra no, la selezione di un'entità dalla parte fissa (bordo, faccia, vertice, mate connector) e di un'entità dalla parte non fissa (bordo, faccia, vertice, mate connector) aggiorna i valori della distanza tra le due entità selezionate man mano che la parte non fissa è spostata.

L'aggiornamento dinamico non funziona quando si utilizza la Vista in sezione.
