Disponibile in: Part Studio, Assieme, Variable Studio

Gestisci le configurazioni per il tuo Part Studio, assieme o Variable Studio rinominando, filtrando, copiando e incollando e molto altro.

I dati di configurazione in un Part Studio derivati da una funzione Specchia assieme sono in sola visualizzazione e fanno riferimento al Part Studio di origine. Questi dati di configurazione devono essere modificati nella scheda Part Studio di origine.

Per rinominare un dato di configurazione o un parametro di inserimento (colonna), passa con il mouse sul nome corrente per visualizzare il cursore a I. Fai clic per selezionare il testo corrente, digita il nuovo testo, quindi premi Invio.

Ridenominazione di un dato di configurazione Ridenominazione del parametro di un dato di configurazione

È possibile rinominare i parametri dei dati di configurazione (colonne) solo per le funzioni dello schizzo.

I dati di configurazione possono anche essere rinominati tramite il menu contestuale.

Usa le opzioni di filtro per trovare i dati nel pannello Configurazioni.

  1. Fai clic sull'icona Filtro (Icona dei dati di configurazione del filtro) e seleziona un'opzione di ricerca.
    Icona del filtro selezionata per mostrare l'elenco a discesa delle opzioni di ricerca

    • Se non viene selezionata alcuna opzione di ricerca, viene utilizzato :name per impostazione predefinita.
    • Usa le virgolette per far corrispondere una stringa esatta (ad es. :part "Parte 1")
    • I filtri possono essere combinati (ad es :name Profondità :part "Parte 1").
    • L'immagine di esempio mostra i filtri disponibili in una configurazione di Part Studio. Assiemi e Variable Studio hanno diversi filtri disponibili.

  2. Digita il termine di ricerca nel campo Filtra dati di configurazione dopo l'opzione di ricerca. I dati che non corrispondono al filtro verranno nascosti nel pannello di configurazione.
    Filtra il pannello di configurazione per nome della funzione

  3. Usa le icone a destra del campo Filtro per perfezionare ulteriormente ciò che viene mostrato nel pannello Configurazione. Puoi selezionare più opzioni contemporaneamente.
    Pannello di configurazione filtrato per mostrare solo i dati inseriti da casella di controllo

    • Mostra il pulsante del filtro delle tabelle con i dati inseriti da elenco - Mostra le tabelle dei dati inseriti da elenco che corrispondono al filtro

    • Mostra il pulsante di filtro delle tabelle con i dati inseriti da casella di controllo - Mostra le tabelle dei dati inseriti da caselle di controllo che corrispondono al filtro

    • Mostra il pulsante di filtro delle tabelle con i dati inseriti da variabili di configurazione - Mostra le tabelle dei dati inseriti da variabili di configurazione che corrispondono al filtro.

Puoi copiare e incollare dati di configurazione dentro e fuori Part Studio, assiemi e Variable Studio. Questo semplifica e velocizza la condivisione delle configurazioni tra i progetti.

  1. Apri il pannello di configurazione nel Part Studio, nell'assieme o nel Variable Studio che contiene il dato di configurazione da copiare.

  2. Fai clic sul menu a tre punti dei dati di configurazione e seleziona Copia dati di configurazione. (Puoi anche fare clic sul menu a tre punti del pannello di configurazione e selezionare Copia tutti i dati di configurazione.)
    Menu a tre punti dei dati di configurazione con l'opzione Copia dati di configurazione evidenziata

  3. Apri il pannello di configurazione nella scheda per incollare il dato di configurazione.

  4. Fai clic sulla freccia accanto a Configura Part Studio/Assieme/Variable Studio e seleziona Incolla dati di configurazione.
    Menu a tre punti dei dati di configurazione
    I dati di configurazione sono inseriti nel pannello di configurazione.
    Dati di configurazione incollati in un nuovo Part Studio

  5. Seleziona i parametri da configurare dalla nuova scheda. Continua a leggere per scoprire come copiare ora i valori e i parametri dei dati di configurazione nelle tabelle dei dati.

Note:

  • Puoi copiare e incollare i dati di configurazione: tra Part Studio, assiemi e Variable Studio; all'interno dello stesso documento e tra documenti diversi.
  • Tutti i nomi, le condizioni di visibilità, gli ID FeatureScript e le definizioni delle variabili sono copiati con i dati di configurazione.
  • I dati di configurazione copiati sono disponibili fino alla disconnessione dell'utente.
  • I riferimenti tra i dati di configurazione copiati e i dati di configurazione incollati NON sono mantenuti; dopo l'incollaggio, le modifiche ai dati di configurazione originale NON si riflettono nei dati di configurazione incollati.
  • Le condizioni di visibilità incollate sono riparate (rimosse) automaticamente se la configurazione di destinazione non dispone di tutti i dati di configurazione necessari per calcolare la visibilità.
  • I dati di configurazione con gli stessi ID FeatureScript interni non sono incollati. Per risolvere questo problema, è possibile eliminare i dati di configurazione con lo stesso ID FeatureScript interno e incollarli nuovamente.

È possibile copiare e incollare dentro e fuori una configurazione per facilitare l'immissione o la modifica dei valori.

Per copiare valori e parametri:

  1. Apri il menu Icona menu Altro per accedere al menu a discesa nell'angolo superiore destro del Pannello di configurazione.
  2. Seleziona Copia tabella:

    Fai clic sul pulsante Altro accanto a una tabella di dati di configurazione da inserire

  3. Dopo aver copiato la tabella, puoi incollarla in un foglio di calcolo:

    esempio di tabella appena copiata incollata in un foglio di calcolo

Nota che anche i nomi delle colonne sono riportati nella tabella, come mostrato sopra. Ora puoi modificare la tabella e copiarla/incollarla di nuovo in Onshape:

  1. Seleziona solo le righe e le colonne con i dati (non i nomi delle colonne o le intestazioni), come mostrato in blu di seguito:

    Modifica della nuova tabella

    Puoi anche riempire la tabella con righe vuote aggiuntive, se vuoi. Basta includere le righe aggiuntive nel foglio di calcolo quando selezioni il comando per la copia.

  2. Impartisci un comando Copia.
  3. Nella tabella Configurazione Onshape fai clic sulla cella in alto a sinistra della tabella.
  4. Impartisci un comando Incolla da tastiera:

    Incollare una tabella di configurazioni

Onshape sostituisce automaticamente i dati presenti nelle righe e nelle colonne della tabella dei dati di configurazione con i dati copiati. Onshape include anche automaticamente le unità predefinite per ogni dato immesso.

Se sono presenti più righe copiate dal foglio di calcolo rispetto alla tabella di dati di configurazione Onshape, tali righe vengono incluse nell'operazione di incollaggio. Onshape crea le righe istantaneamente.

Tuttavia, se sono presenti più colonne copiate dal foglio di calcolo rispetto alla tabella dei dati di configurazione Onshape, tali colonne non sono incluse nell'operazione di incollaggio. Onshape non è ancora in grado di creare colonne all'instante. Tuttavia, puoi creare colonne aggiuntive (funzioni configurate) nella tabella di configurazione prima di incollare.

Le immagini provengono da un Part Studio configurato. Le opzioni del menu contestuale possono differire in un Assieme o in Variable Studio.

Menu contestuale del pannello di configurazione

Per apportare modifiche a tutte le tabelle dei dati di configurazione, fai clic sul pulsante a tre punti Icona del menu nell'area del filtro.

menu contestuale a tre punti del pannello di configurazione

  • Copia tutti i dati di configurazione: copia tutti i dati di configurazione e i valori (righe) nel pannello di configurazione. Sarà quindi possibile incollarli nel pannello di configurazione di un altro Part Studio o Assieme e aggiungere parametri utilizzando il comando Copia tabella. Vedi la sezione Copiare e incollare dati di configurazione in questa pagina.

  • Comprimi/Espandi tutti i dati di configurazione: comprimi o espandi tutti i dati di configurazione nel pannello Configurazione.

Menu contestuale della tabella dei dati di configurazione

Per apportare modifiche a un dato di configurazione, fai clic sul pulsante con tre punti Icona del menu. Le opzioni nel menu contestuale variano a seconda che tu stia configurando un Part Studio, un Assieme o un Variable Studio:

Menu a discesa per l'immissione dei dati di configurazione

  • Copia tabella: copia la totalità dei dati di configurazione, che puoi quindi incollare in un foglio di calcolo a fini contabili o per modificarli. Allo stesso modo puoi incollare nuovamente da un foglio di calcolo nei dati di configurazione. Vedi la sezione Copiare e incollare valori e parametri di configurazione in questa pagina.
  • Copia dati di configurazione: copia i dati di configurazione e i valori (righe). È quindi possibile incollarli nel pannello di configurazione di un altro Part Studio o Assieme e aggiungere parametri utilizzando il comando Copia tabella. Vedi la sezione Copiare e incollare dati di configurazione in questa pagina.
  • Sposta verso l'alto/verso il basso: riordina il dato di configurazione nel pannello Configurazione. Puoi anche fare clic e trascinare i dati di configurazione per riordinarli.
  • Rinomina: rinomina il dato di configurazione. È inoltre possibile rinominare il dato di configurazione come descritto nella precedente sezione Ridenominare le configurazioni.
  • Modifica gli ID FeatureScript (solo parti e Part Studio): questa finestra di dialogo consente di modificare gli identificatori FeatureScript interni dei dati di configurazione. Fai clic all'interno delle finestre di dialogo per modificare gli ID. Al termine, seleziona Interrompi riferimento e modifica gli ID nell'angolo inferiore destro.

    Modifica gli ID FeatureScript

    Questa finestra di dialogo è generalmente utile solo se è necessario creare un Part Studio all'interno di una funzione FeatureScript personalizzata.

  • Escludi dalle proprietà: (solo Parti e Part Studio). Vedi la sezione Configurazioni: escludere configurazioni dalla possibilità di influire sulle proprietà.
  • Condizioni di visibilità: consulta Condizioni di visibilità per i dettagli.
  • Elimina: seleziona questa azione per eliminare immediatamente i dati di configurazione inseriti; non è visualizzata alcuna avvertenza.

Menu contestuale delle righe

menu contestuale a scelta rapida

Menu contestuale delle righe

Menu contestuale delle colonne

Eliminazione degli dati di configurazione

Menu contestuale delle colonne

  • Passa a: quando si fa clic con il pulsante destro del mouse su una riga che non è il dato di configurazione attualmente selezionato, l'elemento di menu è preceduto da Passa a un dato di configurazione diverso.
  • Imposta come predefinito: se una riga non è attualmente il valore del dato di configurazione predefinito, impostala come nuovo valore predefinito. L'impostazione predefinita corrente è visualizzata accanto al nome del dato di configurazione.
  • Duplica riga: crea una riga duplicata. Questa opzione è particolarmente utile quando ti prepari a incollare nuovi dati di configurazione in questo dato. Per ulteriori informazioni, consulta Copiare e incollare tabelle nei e dai dati di configurazione in questa pagina.
  • Sposta verso l'alto/verso il basso: sposta la riga selezionata verso l'alto o verso il basso di una riga. Puoi anche fare clic e trascinare per riordinare le righe.
  • Rinomina: rinomina i dati di configurazione.
  • Elimina colonna/riga: elimina la colonna o la riga selezionata.

È possibile fare clic e trascinare i bordi delle singole colonne nella tabella per ridimensionarli; nel caso di etichette delle colonne impilate, fai clic e trascina l'etichetta inferiore, indicata nell'illustrazione sopra dalla freccia blu.

È possibile utilizzare opzioni di tolleranza con le configurazioni.

  1. Fai clic sull'icona Opzioni di tolleranza () per rendere tollerante il valore dell'opzione della configurazione:

    Rendere tollerante il valore di un'opzione

  2. Fai clic sull'icona della freccia del menu a discesa () a sinistra del parametro per impostare la Precisione e il tipo di tolleranza.

    Selezionare le impostazioni di Opzioni di tolleranza da un valore di opzione

Vedi Opzioni di tolleranza per ulteriori informazioni.

Per configurare un'espressione di sospensione dinamica, fai clic su Configura funzioni nel dato di configurazione desiderato, quindi fai clic con il pulsante destro del mouse sulla funzione corrispondente nell'elenco funzioni e seleziona Configura sospensione (o Configura sospensione con...) nel menu contestuale, per aggiungere la funzione al Pannello di configurazione. Puoi quindi modificare l'espressione direttamente nel Pannello di configurazione.
Funzione pulsante destro del mouse > Configura il menu contestuale delle espressioni
L'espressione di sospensione appare nel pannello Configurazione

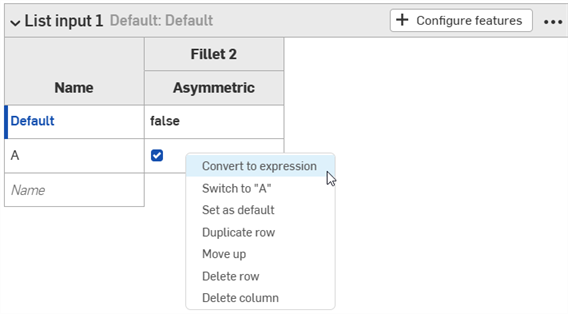

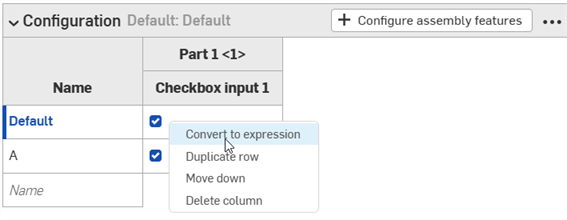

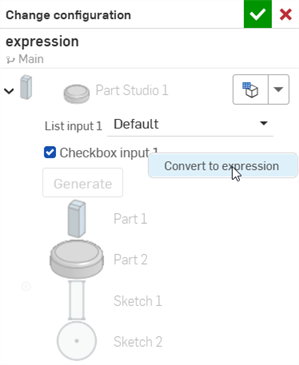

Per convertire una casella di controllo in un'espressione, fai clic con il pulsante destro del mouse sulla casella di controllo nel Pannello di configurazione, quindi fai clic su Converti in espressione. Puoi quindi modificare l'espressione direttamente nel Pannello di configurazione. Per riconvertire in una casella di controllo, fai clic con il pulsante destro del mouse sull'espressione, quindi fai clic su Converti in casella di controllo.

Casella di controllo configurazione pulsante destro del mouse > Converti in espressione

Se una sospensione dinamica configurata è rimossa dalla funzione, l'espressione si converte automaticamente in una casella di controllo nel Pannello di configurazione.
