Insérer l'icône de la table de nomenclatures dans la barre d'outils

Insérez une table de nomenclatures à partir d'une table de nomenclatures Onshape, d'un fichier téléchargé ou d'une application autorisée. Vous pouvez également utiliser l'outil Bulle pour extraire automatiquement les identifiants de la nomenclature afin d'étiqueter le dessin. Voir Bulle pour plus d'informations.

Étapes

  1. Cliquez sur Icône d'outil Insérer une nomenclature.
  2. Sélectionnez cette option pour insérer une nomenclature à partir du document actif ou d'un autre document.

    Insertion d'une table de nomenclatures

    S'il existe des tables de nomenclatures Onshape dans votre document, elles sont automatiquement répertoriées dans le menu déroulant (illustré avec l'assemblage principal ci-dessus) ; sélectionnez-en une, puis les paramètres :

    1. Si vous faites partie d'une société ou d'une entreprise et que votre administrateur a ajouté des modèles de table de nomenclatures, vous pouvez en sélectionner un dans la liste déroulante Modèle.
    2. Type de nomencalture : Mise à plat (aucune hiérarchie d'assemblages n'est indiquée), Structuré - Niveau supérieur (hiérarchie d'assemblages indiquée pour un seul niveau) ou Structuré - Plusieurs niveaux (tous les niveaux de la hiérarchie d'assemblages sont indiqués).
    3. Ordre : De haut en bas ou de bas en haut

    Les trois types de nomenclatures sont illustrés ci-dessous : Mis à plat, Structuré - Niveau supérieur et Structuré - Plusieurs niveaux, respectivement :

    nomenclature dépliée

    nomenclature structurée de niveau supérieur

    nomenclature structurée à plusieurs niveaux

    Dans la nomenclature à plusieurs niveaux, immédiatement ci-dessus, le sous-assemblage (assemblage A) est répertorié comme élément numéro 1 et se compose de deux pièces, classées sous les numéros d'élément 1.1 et 1.2 (Pièces 2 et 3). Le sous-assemblage (assemblage B) est répertorié comme numéro d'élément 2 et se compose de deux pièces, classées sous les numéros d'élément 2.1 et 2.2 (Pièces 1 et 3). La nomenclature de niveau supérieur, la nomenclature centrale ci-dessus, répertorie uniquement le niveau supérieur des deux sous-assemblages. La nomenclature aplatie, la première nomenclature ci-dessus, répertorie uniquement les pièces contenues dans l'assemblage.

    Utilisez l'icône Insérer Insert Part or Assemblage Icon pour sélectionner un fichier ou une table de nomenclatures dans une application approuvée.

    exemple d'utilisation de l'icône Insérer pour sélectionner un fichier ou une table de nomenclatures à partir d'une application approuvée

    À partir de là, vous pouvez utiliser la boîte de dialogue Insérer standard pour sélectionner un autre document dans le document actif, créer une version avec laquelle travailler ou sélectionner une autre version d'un document. Vous pouvez également insérer des nomenclatures à partir de versions, d'espaces de travail et de releases qui n'ont pas de nomenclature. Vous avez également la possibilité de sélectionner des assemblages dans le document actif, d'utiliser les données de nomenclature que vous avez téléchargées sous la forme d'un fichier ou de sélectionner une nomenclature dans une application approuvée que vous utilisez.

  3. Indiquez si vous souhaitez insérer des données de nomenclature à partir de :
    • Le document en cours ou d'autres documents
      • Assemblages - Dans n'importe quel filtre que vous avez sélectionné : document actuel ou un autre document. La définition de la propriété Assemblage, Comportement de la nomenclature des sous-ensembles, contrôle la façon dont l'assemblage apparaît dans la nomenclature du dessin.
      • Données de nomenclature - Fichier téléchargé contenant des données, sélectionnez le fichier ou utilisez l'option Importer au bas de la boîte de dialogue pour télécharger un fichier (non illustré ci-dessus).
      • Application de nomenclature - Données créées à partir d'une application de nomenclature. Accédez à l'App Store Onshape et sélectionnez la nomenclature.
  4. Si un document contient des pièces publiées, le filtre Publié est présent ; utilisez ce filtre Icône Candidat à la release pour afficher uniquement les données qui ont été publiées.
  5. Sélectionnez le coin du tableau à définir comme coin fixe en bas de la boîte de dialogue (comme illustré ci-dessous).

    Sélectionner une section d'angle fixe du tableau des dessins

    6. Le point d'ancrage par défaut dans Onshape est le coin supérieur droit des tables.

    Il n'est pas nécessaire de cliquer directement sur le point une fois qu'il est visible. Lorsque vous déplacez la souris pour placer la nomenclature, vous remarquerez de fines lignes pointillées lorsque le curseur passe à proximité d'autres entités. Ce sont des lignes d'inférence sur lesquelles vous pouvez aligner la nomenclature ; il suffit de cliquer lorsque vous voyez la ligne apparaître pour aligner la nomenclature jusqu'à cette ligne.

  6. Cliquez dans l'espace de dessin pour placer le tableau de nomenclature.

Une nomenclature insérée peut être modifiée comme n'importe quel tableau dans les dessins. Cliquez sur le bord de la table pour sélectionner la table entière ; vous pouvez saisir l'un des points d'accroche du milieu pour déplacer la table. Cliquez avec le bouton droit de la souris alors que la table est sélectionnée pour accéder aux commandes suivantes :

  • nomenclaturePropriétés de la table de nomenclatures - Pour ouvrir le panneau des propriétés des nomenclatures
  • Fractionner la table de nomenclatures ci-dessous - Pour diviser le tableau de nomenclature sous la ligne où se trouvait le curseur lorsque vous avez cliqué avec le bouton droit pour le menu contextuel. Cela divise le tableau en deux tableaux. Vous pouvez ensuite sélectionner l'un des tableaux, cliquer avec le bouton droit sur le menu contextuel et utiliser Déplacer vers la feuille pour déplacer ce tableau vers une autre feuille du dessin.

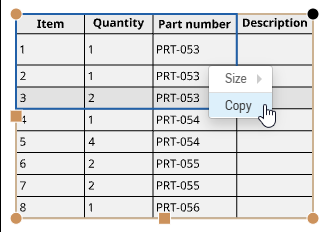

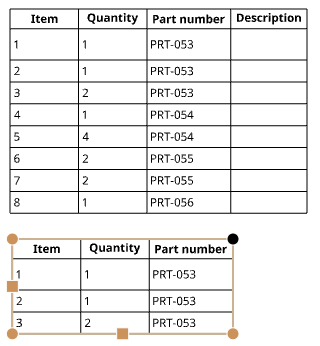

  • Copier - Pour placer une copie de la table dans le presse-papiers
  • Déplacer vers - (Cadre de bordure, Zones de bordure, Bloc titre, Dessin)
  • Amener à l'avant - Amène la table sélectionnée au premier plan de l'affichage
  • Envoyer à l'arrière - Place la table sélectionnée à l'arrière-plan de l'affichage
  • Basculer vers <l'onglet approprié> - Pour ouvrir l'onglet contenant les données de nomenclature
  • Déplacer vers la feuille - Pour déplacer une table (ou une table fractionnée) vers une autre feuille existante du dessin. Vous pouvez ouvrir le panneau Feuilles pour afficher l'emplacement de la table de nomenclatures et aussi le glisser/déposer vers une autre feuille si vous le souhaitez :

    Exemple d'accès à une table de nomenclatures afin de la déplacer

    Cliquez avec le bouton droit de la souris sur la nomenclature dans la liste pour accéder au menu contextuel, y compris Propriétés, Basculer vers la nomenclature (ouvre l'onglet Assemblage dans lequel la nomenclature a été créé ) et Supprimer :

    Cliquez avec le bouton droit sur une table de nomenclatures pour accéder au menu contextuel

  • Effacer la sélection - Désélectionne la table actuellement sélectionnée
  • Zoom pour ajuster - Zoom le dessin pour tenir dans la fenêtre
  • Supprimer - Supprimezr la table actuellement sélectionnée

Une fois la table insérée, vous pouvez :

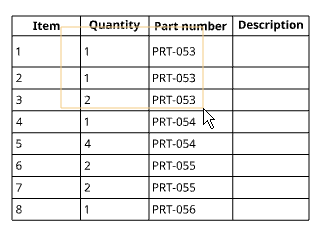

  • Utilisez maj+clic pour sélectionner plusieurs cellules.
  • Pour sélectionner une ligne, cliquez sur la première cellule, puis cliquez sur la dernière cellule de la ligne en maintenant la touche Maj enfoncée.
  • Pour sélectionner une colonne, cliquez sur la première cellule, puis cliquez sur la dernière cellule de la colonne en maintenant la touche Maj enfoncée.
  • Cliquez sur un coin et faites-le glisser pour redimensionner le tableau.

Formatage du tableau

  • Vous pouvez cliquer avec le bouton droit de la souris dans le tableau et sélectionner Taille et choisir entre Redimensionnement égal des colonnes et Redimensionnement égal de la ligne. Cliquez sur un point médian horizontal ou vertical et faites-le glisser pour redimensionner le tableau.

    Options du menu contextuel de la table de nomenclatures

  • Pour redimensionner les lignes et les colonnes des deux côtés du bord de la cellule, sans redimensionner le tableau, placez votre curseur sur le bord supérieur ou droit de la cellule, et lorsque le curseur se transforme en flèche double face, cliquez et faites glisser la ligne et déposez-la au nouvel emplacement. Pour redimensionner uniquement la ligne ou la colonne de la cellule sélectionnée et que le reste du tableau soit redimensionné, placez votre curseur sur le bord inférieur ou gauche de la cellule, et lorsque le curseur se transforme en flèche double face, cliquez et faites glisser la ligne et déposez-la au nouvel emplacement.

    Table de nomenclatures avec mise en surbrillance du redimensionnement

    Redimensionner les deux colonnes de chaque côté du bord de division, sans redimensionner le tableau (deux images de gauche), et redimensionner uniquement la colonne de la cellule sélectionnée et redimensionner le reste du tableau en conséquence (deux images de droite).

  • Pour redimensionner numériquement la largeur de colonne ou la hauteur des lignes, sélectionnez une cellule, cliquez avec le bouton droit et sélectionnez Redimensionner pour ouvrir la boîte de dialogue Redimensionner. Entrez les nouvelles mesures de largeur de colonne et de hauteur de ligne.

    Redimensionnement d'une cellule de table de nomenclatures

  • Vous pouvez cliquer sur les points médians d'un tableau pour ajuster automatiquement sa dimension à son contenu.
  • Cliquez une fois sur une cellule ou une ligne de tableau pour activer la boîte à outils de la table de nomenclatures :

Exemple d'activation de la boîte à outils Table de nomenclatures en cliquant une fois sur une cellule ou une ligne de tableau

Panneau de mise en forme des cellules

Double-cliquez dans une cellule de la table pour ouvrir le panneau de mise en forme des cellules :

Volet de mise en forme des cellules

  • Icône Harmoniser la taille des colonnesHarmoniser la taille des colonnes - Redimensionne toutes les colonnes sélectionnées à la largeur moyenne

  • Icône Harmoniser la taille des lignesHarmoniser la taille des lignes - Redimensionne toutes les lignes sélectionnées à la hauteur moyenne

    Vous pouvez accéder à ces commandes depuis le menu contextuel lorsqu'au moins une cellule est sélectionnée :
    Options du menu contextuel de la table de nomenclatures

  • Écraser - Cochez cette case pour remplacer le contenu de la cellule sélectionnée et entrez une nouvelle valeur dans le panneau de mise en forme de la cellule. Appuyez sur Entrée pour accepter la modification, puis appuyez sur Icône d'annulation rouge pour fermer la boîte de dialogue. Lorsque le contenu d'une cellule est remplacé, un indicateur triangulaire noir s'affiche dans le coin inférieur gauche de la cellule et une infobulle indique que la cellule est remplacée lorsque vous passez la souris sur la cellule.

    Indicateur de remplacement des cellules de la table de nomenclatures et infobulle

    • Un numéro de pièce doit être attribué à un élément de nomenclature pour que vous puissiez modifier ses propriétés dans le tableau. S'il est impossible de modifier le contenu d'une cellule, la case à cocher Remplacer et le libellé sont grisés.

    • Si plusieurs cellules sont sélectionnées, leur contenu et la case à cocher Remplacer ne s'affichent pas.

Toutes les autres commandes de mise en forme de texte sont les mêmes que celles du Panneau de notes.

Cliquez avec le bouton droit de la souris sur le bord du tableau et sélectionnez Supprimer. Vous pouvez également supprimer une table de nomenclatures du menu déroulant Feuille - Cliquez avec le bouton droit de la souris sur la nomenclature dans le panneau Feuilles, puis sélectionnez Supprimer.

Exemple de clic droit pour accéder au menu contextuel de la table de nomenclatures et de sélection de Supprimer pour le supprimer

Une fois qu'une table de nomenclature est placée dans un dessin, vous pouvez la remplacer par une autre table de nomenclature si vous le souhaitez :

  1. Ouvrez le panneau Feuilles et localisez la liste de la table de nomenclature que vous souhaitez remplacer :

    Cliquez avec le bouton droit sur une table de nomenclatures pour accéder au menu contextuel et sélectionnez Remplacer

  2. Cliquez avec le bouton droit sur la liste et sélectionnez Remplacer.
  3. Dans la boîte de dialogue Insérer qui apparaît, sélectionnez l'assemblage dont vous souhaitez insérer la nomenclature :

    Sélection de l'assemblage dont vous souhaitez insérer la nomenclature

  4. La nomemclature est remplacée par la nomenclature de l'assemblage sélectionné.
  5. Les vues associées à la nomenclature sont également remplacées pour référencer l'assemblage sélectionné.

Sélectionnez le tableau, puis cliquez avec le bouton droit et sélectionnez Propriétés de la table de nomenclatures pour ouvrir la boîte de dialogue Propriétés de ce tableau :

Boîte de dialogue des propriétés de la table de nomenclatures

Cliquez sur le lien Référence pour ouvrir l'onglet contenant les données de nomenclature d'origine.

Sélectionnez :

  • Type de nomenclature - Pour les nomenclatures Onshape :
    • Mise à plat (aucune hiérarchie d'assemblages n'est affichée)
    • Structuré (hiérarchie d'assemblages affichée)
  • Ordre :
    • De haut en bas - (par défaut) En-tête en haut du tableau et lignes dans l'ordre d'apparition dans l'application de nomenclature.
    • De bas en haut - En-tête au bas du tableau et lignes dans l'ordre inverse d'apparition dans l'application de nomenclature.

Vous pouvez sélectionner un modèle BOM (si votre administrateur a activé et fourni des modèles) dans la liste déroulante Modèle.

Pour définir quel coin du tableau est votre coin fixe, cliquez sur l'option de votre choix en bas de la boîte de dialogue des propriétés de la table de nomenclatures :

Section Propriétés de nomenclature Sélectionner un coin fixe
