Disponible dans : Part Studio, Assemblage, Variable Studio

Gérez les configurations de votre instance Part Studio, Assemblage ou Variable Studio en renommant, en filtrant, en copiant/collant, etc.

Les entrées de configuration d'un Part Studio dérivé d'une symétrie d'assemblage sont en lecture seule et référencés à partir du Part Studio source. Ces entrées de configuration doivent être modifiées depuis leur onglet Part Studio source.

Pour renommer une entrée de configuration ou un paramètre d'entrée (colonne), passez la souris sur le nom actuel pour afficher le curseur en I. Cliquez pour sélectionner le texte actuel, saisissez le nouveau texte, puis appuyez sur Entrée.

Renommer une entrée de configuration Renommer un paramètre d'entrée de configuration

Les paramètres d'entrée de configuration (colonnes) peuvent être renommés pour les fonctions d'esquisse uniquement.

Les entrées de configuration peuvent également être renommées via le menu contextuel.

Utilisez les options de filtre pour rechercher les entrées dans le panneau de configuration.

  1. Cliquez sur l'icône Filtrer (Icône de filtre des entrées de configuration) et sélectionnez une option de recherche.
    Icône de filtre sélectionnée pour afficher la liste déroulante des options de recherche

    • Si aucune option de recherche n'est sélectionnée, :name est utilisé par défaut.
    • Utilisez des guillemets pour la correspondance exacte avec une chaîne de caractères (par exemple, :part "Pièce 1")
    • Les filtres peuvent être combinés (par exemple, :name Depth :part "Pièce 1" ).
    • L'image montre les filtres disponibles dans une configuration de Part Studio. Les Assemblages et les Variable Studios proposent d'autres filtres.

  2. Saisissez votre terme de recherche dans le champ Filtrer les entrées après l'option de recherche. Les entrées qui ne correspondent pas au filtre sont masquées dans le panneau de configuration.
    Filtrer le panneau de configuration par nom de fonction

  3. Utilisez les icônes situées à droite du champ Filtrer pour affiner davantage le contenu affiché dans le panneau de configuration. Vous pouvez sélectionner plusieurs options à la fois.
    Panneau de configuration filtré pour n'afficher que les types d'entrée Case à cocher

    • Bouton de filtre Afficher les tableaux d'entrées de listes - Afficher les tableaux d'entrées de listes correspondant au filtre

    • Bouton de filtre Afficher les tableaux d'entrées de cases à cocher - Afficher les tableaux de saisie de cases à cocher correspondant au filtre

    • Bouton de filtre Afficher les tableaux d'entrées de variables de configuration - Afficher les tableaux de saisie de variables de configuration correspondant au filtre.

Vous pouvez copier-coller une entrée de configuration depuis et vers les Part Studios les assemblages et les Variable Studios. Cela permet de partager rapidement et facilement des configurations entre les conceptions.

  1. Ouvrez le panneau de configuration du Part Studio, de l'assemblage ou du Variable Studio qui contient l'entrée à copier.

  2. Cliquez sur le menu à trois points de l'entrée et sélectionnez Copier l'entrée. (Vous pouvez également cliquer sur le menu à trois points du panneau de configuration et sélectionner Copier toutes les entrées.)
    Menu à trois points des entrées de configuration avec Copier l'entrée surligné

  3. Ouvrez le panneau de configuration de l'onglet pour coller l'entrée.

  4. Cliquez sur la flèche à côté de Configurer le Part Studio/Assemblage/Variable Studio et sélectionnez Coller les entrées..
    Menu à trois points des entrées de configuration
    Les entrées sont insérées dans le panneau de configuration.
    Entrées de configuration collées dans un nouvel Part Studio

  5. Sélectionnez les paramètres à configurer dans le nouvel onglet. Continuez à lire pour savoir comment copier les valeurs et les paramètres d'entrée dans les tableaux d'entrées.

Remarques :

  • Vous pouvez copier-coller les entrées de configuration : entre les Part Studios les assemblages et les Variable Studios, au sein d'un même document et entre différents documents.
  • Tous les noms, conditions de visibilité, identifiants FeatureScript et définitions de variables sont copiés avec l'entrée.
  • Les entrées copiées sont disponibles jusqu'à ce que l'utilisateur se déconnecte.
  • Les références entre l'entrée copiée et l'entrée collée ne sont PAS conservées ; après le collage, les modifications apportées à l'entrée de configuration d'origine ne sont PAS reflétées dans les entrées collées.
  • Les conditions de visibilité collées sont automatiquement réparées (supprimées) si la configuration cible ne possède pas toutes les entrées nécessaires pour calculer la visibilité.
  • Les entrées de configuration ayant les mêmes identifiants FeatureScript internes ne sont pas collées. Pour corriger cela, vous pouvez supprimer l'entrée de configuration ayant le même identifiant FeatureScript interne et la coller à nouveau.

Vous pouvez copier et coller dans et depuis une configuration, pour faciliter la saisie ou la modification des valeurs.

Pour copier des valeurs et des paramètres :

  1. Ouvrez le menu Icône de menu Plus pour accéder au menu déroulant dans le coin supérieur droit du panneau de configuration.
  2. Sélectionnez Copier le tableau :

    Cliquez sur le bouton Plus à côté d'une table d’entrée de configuration

  3. Une fois le tableau copié, vous pouvez le coller dans une feuille de calcul :

    exemple de table nouvellement copiée collée dans une feuille de calcul

Notez que les noms de colonne sont également fournis avec le tableau, comme indiqué ci-dessus. Maintenant, vous pouvez éditer le tableau et le copier/coller de nouveau dans Onshape :

  1. Sélectionnez uniquement les lignes et les colonnes contenant des données (pas les noms ou les en-têtes des colonnes), comme indiqué en bleu ci-dessous :

    Modification de la nouvelle table

    Vous pouvez également tamponner votre table avec des rangées vides supplémentaires, si vous le souhaitez. Il suffit d'inclure les lignes supplémentaires dans la feuille de calcul lors de la sélection pour la commande de copie.

  2. Exécutez une commande Copier.
  3. Dans le tableau Configuration d'Onshape, cliquez sur la cellule supérieure gauche du tableau.
  4. Exécutez une commande Copier au clavier :

    Collage d'une table de configurations

Onshape remplace automatiquement les données contenues dans les lignes et colonnes de la table d'entrée de configuration par les données copiées. Onshape inclut également automatiquement les unités par défaut de chaque entrée.

Notez que s'il y a plus de lignes copiées à partir de la feuille de calcul que dans la table en entrée de configuration Onshape, ces lignes sont incluses dans le collage. Onshape crée les lignes de manière impromptue.

Toutefois, s'il y a plus de colonnes copiées à partir de la feuille de calcul que dans le tableau de données configurées Onshape, ces colonnes ne sont pas incluses dans le collage. Onshape ne crée pas encore de colonnes de manière impromptue. Vous pouvez toutefois créer des colonnes supplémentaires (paramètres) dans le tableau de configuration avant de coller.

Les images proviennent d'un Part Studio configuré. Les options du menu contextuel peuvent être différentes dans un assemblage ou un Variable Studio.

Menu contextuel du panneau de configuration

Pour apporter des modifications à tous les tableaux d'entrées, cliquez sur le bouton à trois points Icône de menu dans la zone de filtrage.

Menu contextuel à trois points du panneau de configuration

  • Copier toutes les entrées - Copiez toutes les entrées et valeurs (lignes) dans le panneau de configuration. Vous pouvez ensuite les coller dans le panneau de configuration d'un autre Part Studio ou Assemblage, puis ajouter des paramètres à l'aide de la commande Copier le tableau. Consultez la section Copier et coller des entrées sur cette page.

  • Réduire/développer toutes les entrées - Réduisez ou développez toutes les entrées de configuration dans le panneau de configuration.

Menu contextuel du tableau des entrées

To make adjustments to a configuration input, click three-dot button Icône de menu. The options in the context menu will vary depending on if you're configuring a Part Studio, Assembly, or Variable Studio:

Menu déroulant d'entrée de configuration

  • Copier le tableau - Copiez l'intégralité de l'entrée de configuration. Vous pouvez ensuite la coller dans une feuille de calcul à des fins d'enregistrement ou de modification. Vous pouvez également la coller depuis une feuille de calcul dans une entrée de configuration. Consultez la section Copier et coller des valeurs et des paramètres d'entrée sur cette page.
  • Copier l'entrée - Copiez l'entrée et les valeurs (lignes). Vous pouvez ensuite la coller dans le panneau de configuration d'un autre Part Studio ou Assemblage, puis ajouter des paramètres à l'aide de la commande Copier le tableau. Consultez la section Copier et coller des entrées sur cette page.
  • Déplacer vers le haut/vers le bas - Réorganisez les entrées dans le panneau de configuration. Vous pouvez également cliquer et faire glisser les entrées pour les réorganiser.
  • Renommer- Renommez l'entrée de configuration. Vous pouvez également renommer l'entrée comme décrit dans la section Renommer les configurations ci-dessus.
  • Modifier des identifiants FeatureScript - (Pièces et Part Studios uniquement) Cette boîte de dialogue permet de modifier les identifiants FeatureScript internes des données de configuration. Cliquez dans une cellule du tableau pour modifier les identifiants. Une fois que vous avez terminé, sélectionnez Supprimer les références et changer les identifiants dans le coin inférieur droit.

    Modifier les identifiants FeatureScript

    Cette boîte de dialogue n'est généralement utile que si vous devez créer un Part Studio dans une fonction FeatureScript personnalisée.

  • Exclure des propriétés - (Pièces et Part Studios uniquement). Voir la section Configurations : Exclusion des configurations susceptibles d'affecter les propriétés.
  • Conditions de visibilité - Voir Conditions de visibilité pour plus de détails.
  • Input propagation - See Input propagation for details.
  • Supprimer : sélectionnez cette action pour supprimer immédiatement l'entrée de configuration ; aucun avertissement n'est donné.

Menu contextuel des lignes

clic droit, menu contextuel

Menu contextuel des lignes

Menu contextuel des colonnes

Suppression des entrées de configuration

Menu contextuel des colonnes

  • Basculer vers - Lorsque vous cliquez avec le bouton droit sur une ligne qui n'est pas l'entrée actuellement sélectionnée, l'élément de menu est préfacé par Basculer vers une autre entrée.
  • Définir par défaut - Si une ligne n'est pas actuellement la valeur d'entrée par défaut, définissez-la comme nouvelle valeur par défaut. La valeur par défaut actuelle est affichée à côté du nom d'entrée.
  • Dupliquer la ligne - Créez une ligne dupliquée ; ceci est particulièrement pratique lorsque vous vous préparez à coller une nouvelle entrée dans un tableau. Consultez la section Copier et coller des tableaux dans et hors des entrées de configuration sur cette page.
  • Déplacer vers le haut/vers le bas - Déplacez la ligne sélectionnée d'une ligne vers le haut ou vers le bas. Vous pouvez également cliquer et faire glisser pour réorganiser les lignes.
  • Renommer Renommez l'entrée.
  • Supprimer la colonne/la ligne - Supprime la colonne ou la ligne sélectionnée.

Vous pouvez cliquer et faire glisser des arêtes de colonne individuelles dans le tableau pour les redimensionner ; dans le cas des étiquettes de colonnes empilées, cliquez et faites glisser l'étiquette inférieure indiquée dans l'illustration ci-dessus par la flèche bleue.

Les options de tolérance peuvent être utilisées conjointement avec les configurations.

  1. Cliquez sur l'icône des options de tolérance () pour rendre l'option de configuration tolérante à la valeur :

    Rendre une option tolérante à la valeur

  2. Cliquez sur l'icône en forme de flèche déroulante () à gauche du paramètre afin de régler la précision et le type de tolérance.

    Sélection des paramètres des options de tolérance à partir d'une valeur d'option

Consultez Options de tolérance pour plus d'informations.

Part Studios et Assemblages uniquement.

  1. Pour configurer une expression d'exclusion dynamique, cliquez sur Configurer les fonctions ou Configurer les fonctions d'assemblage dans l'entrée souhaitée.

  2. Lorsque vous travaillez dans un Part Studio, faites un clic droit sur la fonction correspondante dans la liste desfonctions.
    Lorsque vous travaillez dans un assemblage, faites un clic droit sur l'instance, le sous-assemblage ou l'assemblage correspondant dans la liste des instances.

  3. Sélectionnez Configurer l'exclusion (ou Configurer l'exclusion avec...) dans le menu contextuel pour ajouter la fonction ou l'instance au panneau de configuration. Vous pouvez ensuite modifier l'expression directement dans le panneau de configuration.
    Fonction clic droit > Menu contextuel de configuration des expressions
    L'expression d'exclusion apparaît dans le panneau de configuration

Voir aussi : Conversion d'une case à cocher en expression.

Les cases à cocher et les entrées de configuration de texte peuvent être converties en expressions.

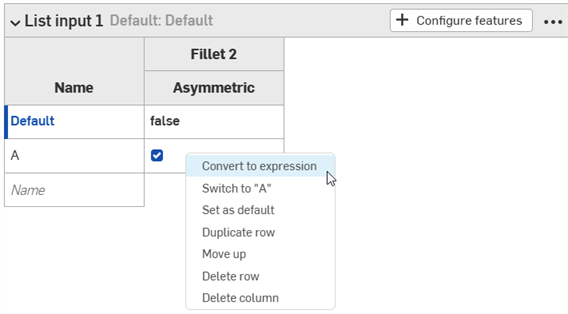

Pour convertir une case à cocher en expression dans un Part Studio, faites un clic droit sur la case à cocher dans le panneau de configuration, puis cliquez sur Convertir en expression. Vous pouvez ensuite modifier l'expression directement dans le panneau de configuration. Pour revenir à une case à cocher, cliquez avec le bouton droit de la souris sur l'expression, puis cliquez sur Convertir en case à cocher.

Case à cocher Config clic droit > Convertir en expression

Conversion d'une configuration en expression dans le panneau de configuration d'un Part Studio.

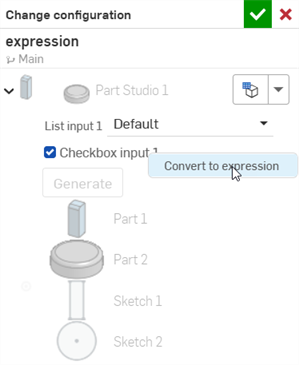

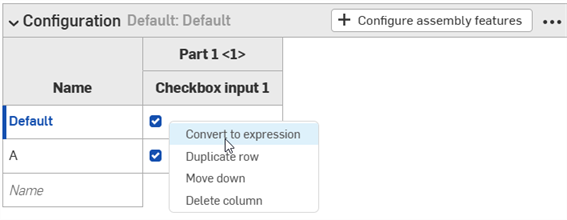

Dans les assemblages, vous pouvez convertir une configuration en expression dans la boîte de dialogue Modifier la configuration, dans la boîte de dialogue Instance et dans le panneau de configuration de l'assemblage.

Case à cocher Config clic droit > Convertir en expression

Case à cocher Config clic droit > Convertir en expression

Conversion d'une configuration en expression dans la boîte de dialogue Modifier la configuration et le panneau de configuration de l'instance d'assemblage.

Les configurations d'exclusion et les configurations de saisie de listes ne peuvent pas être converties en expressions dans les assemblages.

Si une exclusion dynamique configurée est retirée de la fonction, l'expression est automatiquement convertie en case à cocher dans le panneau de configuration.

Voir aussi : Expressions d'exclusion dynamique.
