Définissez des propriétés (également appelées métadonnées) pour joindre des informations importantes à des documents, à des pièces, à des onglets, etc. Vous pouvez définir le nom, la description, le numéro de pièce, la révision, l'état et d'autres propriétés par défaut, ainsi que toutes les propriétés personnalisées que vous ou votre entreprise créez. Toutes les propriétés que vous définissez sont partagées avec l'ensemble de l'entreprise.

Ne confondez pas les propriétés du dessin (métadonnées) avec les propriétés du dessin. Les métadonnées s'appliquent au dessin lui-même. Les propriétés du dessin définissent des éléments tels que les unités, la précision, les vues par défaut, la géométrie de la construction, le formatage, etc.

  1. Faites un clic droit sur une pièce, un onglet, un document, etc., pour ouvrir le menu contextuel, puis sélectionnez Propriétés pour ouvrir la boîte de dialogue Propriétés :

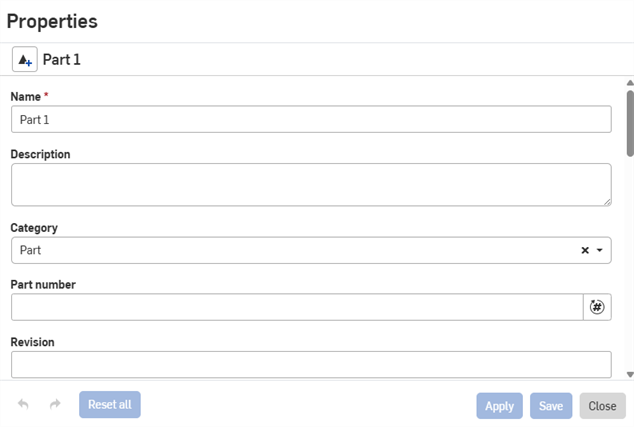

    Boîte de dialogue des propriétés d'une pièce

  2. (Facultatif) Cliquez sur le bouton Créer une version pour initier une version.

  3. Modifiez les propriétés disponibles à votre guise.

    • Les propriétés grisées sont définies par l'administrateur de votre société et ne peuvent pas être modifiées.

    • Pour obtenir le prochain numéro de pièce disponible, cliquez sur l'icône Générer la prochaine référence de pièce (Icône Générer la prochaine référence de pièce).

    • Les propriétés personnalisées sont affichées en bas de la boîte de dialogue.

  4. Quand vous avez terminé, cliquez sur Appliquer. Lorsque vous travaillez dans une société, une classe ou une entreprise, vos modifications sont appliquées dans l'ensemble du périmètre.

    • Cliquez sur Enregistrer pour enregistrer vos modifications mais ne pas encore les appliquer. Ouvrez la boîte de dialogue plus tard pour les appliquer.

    • Cliquez sur Réinitialiser tout pour rétablir les valeurs par défaut de toutes les propriétés.

    Toutes les propriétés incluses dans votre nomenclature sont automatiquement mises à jour lorsque la propriété d'assemblage est définie.

Vous pouvez également définir des propriétés via le panneau Propriétés de la page Documents :

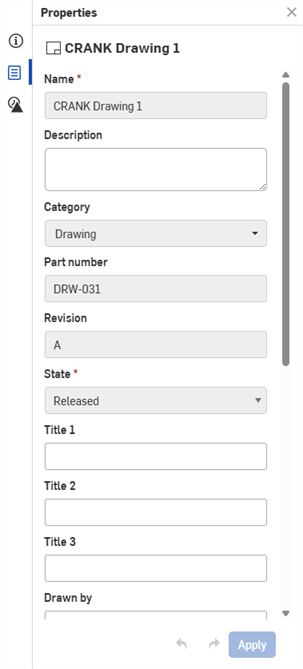

Panneau des propriétés d'un document

Lorsque vous effectuez une recherche depuis la page Documents, vous pouvez filtrer votre recherche par propriété.

Cliquez sur la liste déroulante Recherche avancée, cliquez sur Ajouter des critères, puis sélectionnez la propriété sur laquelle effectuer la recherche.

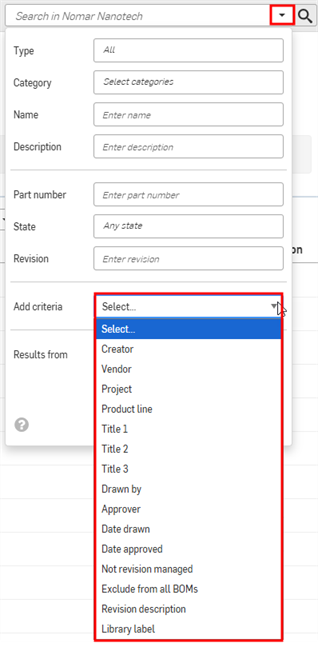

Filtrer une recherche par propriété depuis la page Documents

Lorsque vous travaillez sur des pièces publiques (comme le contenu standard), vous pouvez modifier certaines propriétés tout en préservant les métadonnées d'origine de l'auteur.

Remplacements de métadonnées :

  • ne s'applique qu'à vous (lorsque vous travaillez dans un environnement Company, Classroom ou Enterprise, les remplacements s'appliquent à l'ensemble de l'entité)

  • Reporter automatiquement aux nouvelles versions

  • Insérer automatiquement dans votre nomenclature

Les administrateurs peuvent accorder des autorisations pour remplacer les métadonnées de contenu standard et de pièces publiques dans leurs paramètres. Voir Configuration Enterprise : Autorisations globales ou Configuration Company/Classroom : Préférences.

  • Toutes les propriétés incluses dans votre nomenclature sont automatiquement mises à jour lorsque la propriété d'assemblage est définie.
  • Les administrateurs peuvent créer des propriétés personnalisées pour l'ensemble de l'organisation.
  • L'ajout de texte dans la colonne Description de la table des révisions d'un dessin met automatiquement à jour la propriété Description des révisions du dessin.
  • Certaines propriétés peuvent être configurées. Voir : Propriétés configurées.

Pour des ressources supplémentaires dans le Centre d'apprentissage, voir : Conseil technique : optimisation de la modification des propriétés et du processus de release dans Onshape.
