En Onshape, puede crear sus propios parámetros de configuración dentro de un ensamblaje, independientemente de si tiene o no parámetros de configuración de Part Studio, ya que están completamente separados y ninguno afecta al otro.

Los parámetros de configuración del ensamblaje funcionan de forma mecánica, del mismo modo que los de Part Studio. La diferencia es que, en un ensamblaje, solo puede configurar relaciones (no conectores de relación), instancias y patrones.

Cuando más de una persona está trabajando en el mismo documento, cada uno ve su propia configuración seleccionada, excepto cuando trabaja en Modo de seguimiento; en ese punto el seguidor ve la configuración seleccionada por la línea indicativa.

Para obtener más información sobre los parámetros de configuración de ensamblajes, puede tomar el curso autoguiado aquí: Parámetros de configuración de ensamblajes (se requiere una cuenta de Onshape).

A continuación se muestra un ejemplo de un ensamblaje con el ícono del panel Configuración en el lado derecho de la ventana, que se muestra debajo, a la derecha de la flecha roja:

Captura de pantalla del Ensamblaje con el icono Configuración para acceder a la lista de configuración

Terminology for working with configurations in Onshape

Con una instancia de pieza o un ensamblaje en el área de trabajo, abra el panel Configuración:

  1. Haga clic en Ícono de configuraciónes a la derecha del área gráfica (como se muestra arriba)

  2. Se abrirá el panel Configuraciones:

    Panel Configuraciones

  3. Haga clic en Botón de ensamblaje configurado:

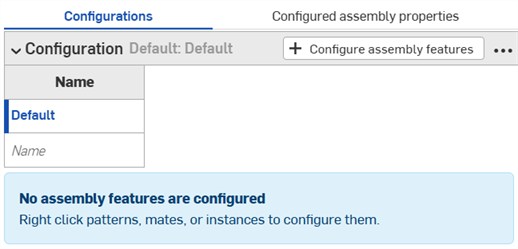

    Tabla de ajustes de configuración predeterminados agregada al panel Configuración

    4. De forma predeterminada, el signo de intercalación a la izquierda de «Configuración» se expande (se muestra arriba a la derecha de la flecha roja), haga clic en el signo de intercalación cuando haya terminado con una sección del panel para contraer esa sección.

  4. Haga clic en la primera fila para activarla e ingrese los nombres del ajuste en la columna Nombre. Por ejemplo, para configurar un patrón en una pieza, puede nombrar las filas 2x2 y 4x4. Utilice la pestaña para desplazarse de una fila a la siguiente.

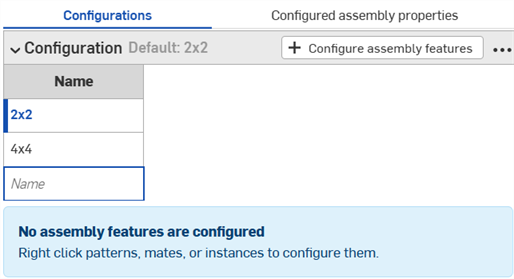

    Tabla de ajustes de configuración con filas para 2 × 2 y 4 × 4

    La fila activa se indica mediante una barra azul a la izquierda de la fila.

  5. Para configurar un valor de entrada para la fila indicada, haga clic en Botón de ensamblaje configurado.
  6. Seleccione la relación, la instancia o el patrón que contiene el parámetro (haga clic en él en la lista del Ensamblaje) y seleccione el parámetro en el cuadro de diálogo que se abre (que se muestra a continuación resaltado en rojo). A continuación, el parámetro se traza con una línea amarilla discontinua y se crea una nueva columna para ese ajuste en la configuración (que se muestra a continuación, en el panel Configuración, a la izquierda de la flecha roja).

    Captura de pantalla de la lista de Configuración en un ensamblaje

    Por defecto, el nombre de la columna es el nombre de la entidad seleccionada (como encabezado de nivel superior) más el nombre del campo (como encabezado de nivel subordinado). En este caso Casilla <> es la entidad seleccionada, y el usuario ha cambiado los nombres de los campos a 2 x 2 y Largo.

    7. Mantenga el puntero sobre los campos del diálogo de operación para ver qué operaciones se pueden configurar. Las operaciones disponibles para la configuración aparecen resaltadas en amarillo al pasar el puntero sobre ellas.

  7. Para editar un parámetro configurado, haga lo siguiente:
    1. Si la entrada es un valor introducido, haga clic en la fila de la tabla e introduzca un nuevo valor.
    2. Si la entrada es una selección en un cuadro de diálogo, haga doble clic en la fila de la tabla para abrir el cuadro de diálogo de la función.

      El campo apropiado en el cuadro de diálogo de la entidad se resalta en azul. Realice su selección en el modelo o en las listas de instancias para esta entrada.

  8. Cuando termine de definir los parámetros de configuración, haga clic en el botón Listo del mensaje naranja en la parte superior de la ventana o cierre el cuadro de diálogo.
  9. Repita los pasos 6 a 8 para cada fila.
  10. Repita los pasos del 5 al 8 para agregar otra operación a la configuración.
  11. Para probar las entradas con el modelo, en la lista de operaciones, en Configuraciones, utilice la flecha hacia abajo para seleccionar en el menú:

    Captura de pantalla del menú desplegable de la lista de Configuración

El modelo debería actualizarse en consecuencia. Si no es así, revise la intención de diseño del modelo y la definición de configuraciones para una selección precisa.

Onshape tiene un mecanismo para configurar también las propiedades de ensamblaje para cada uno de los ajustes de configuración que haya definido antes, directamente desde el panel Configuración. Las propiedades disponibles para configurar incluyen: nombre, descripción, número de pieza, revisión, proveedor, proyecto, línea de productos, título 1, título 2, título 3 y sin revisión gestionada, y se excluyen de todas las LDM.

Para configurar una propiedad Ensamblaje:

  1. Cuando haya una entrada de configuración en el panel Configuración, haga clic en Botón de propiedades de ensamblaje configuradas en la parte superior del panel (se muestra a continuación en azul):

    Configuración de propiedades de ensamblajes

    Cuadro de diálogo después de añadir una propiedad de ensamblaje configurada

  2. Haga clic en Botón Agregar propiedad.
  3. Seleccione la propiedad de ensamblaje que desea configurar (las propiedades se incluyen en la lista). (En este ejemplo, se utiliza Proyecto).

    Se crea una tabla con la entrada de configuración previamente seleccionada en la primera columna y la propiedad en la segunda columna:

    Propiedades de ensamblaje añadidas

  4. En la columna Configuración, utilice la flecha hacia abajo para seleccionar en la lista de opciones de configuración.
  5. En la columna Proyecto (propiedad del proyecto), introduzca el nombre.
  6. Para añadir más propiedades de pieza para otra opción de configuración, haga clic en Cuadrado de signo más.
  7. Seleccione una nueva opción de configuración en la primera columna.
  8. En la columna Proyecto (propiedad del proyecto), introduzca el nombre.
  9. Repita la operación según sea necesario para configurar las propiedades de las opciones de configuración necesarias.

Al configurar las propiedades de números de piezas, puede hacer clic derecho y seleccionar Generar nuevo número de pieza cuando la generación automática de números de pieza esté activada (a través de la configuración de su empresa Profesional). > Esquemas de numeración o ajustes de Enterprise > Esquemas de numeración):

Menú desplegable Número de pieza con Generar número de pieza siguiente resaltado

Para cambiar el nombre de una configuración, haga clic en el nombre (Configuración) y escriba un nombre nuevo. Haga clic fuera del cuadro de edición para guardarlo.

Si alguna de las propiedades de la tabla pasa a ser de solo lectura, no podrá eliminar la tabla, agregar propiedades a la tabla ni quitar la columna de propiedades de solo lectura. Sin embargo, los valores de celda de las propiedades editables aún se podrán modificar. Haga que la propiedad de solo lectura vuelva a ser editable para modificar la tabla.

Después de insertar una pieza con ajustes de configuración en un ensamblaje, puede cambiar su configuración, en cualquier dispositivo:

  1. Haga clic con el botón derecho en la pieza (o en el nombre de la pieza en la lista de instancias) y seleccione Cambiar configuración.

    Se abrirá el cuadro de diálogo Cambiar configuración:

    Cuadro de diálogo Cambiar configuración

  2. Seleccione una nueva opción de configuración.
  3. Haga clic en Ícono de aceptar cuando esté satisfecho con su selección. (Use X roja para cancelar la operación).

Para dispositivos iOS y Android, toque el menú de tres puntos y seleccione 'Cambiar configuración' para acceder al menú desplegable de configuración y seleccionar una configuración diferente. Toque el botón Generar para generar la nueva configuración de la pieza.

Lista de piezas con el icono del menú en un círculo en naranja Menú Instancias con Cambiar Configuraciones en un círculo en naranja Campo de configuraciones con botón Generar en un círculo en naranja

Los ejemplos de esta sección muestran un Part Studio configurado; la funcionalidad es idéntica cuando se trabaja con Ensamblajes configurados.

Cómo cambiar el nombre de los ajustes de configuración

Para cambiar el nombre de un ajuste de configuración o de un parámetro de ajuste (columna), coloque el cursor sobre el nombre actual para que tome la forma de I. Luego, haga clic para seleccionar el texto actual, escriba el texto nuevo y pulse Intro.

Cómo cambiar el nombre de un ajuste de configuración Cambiar el nombre de un parámetro de ajuste de configuración

El nombre de los parámetros de entrada de configuración (columnas) solo se puede cambiar para las operaciones de boceto.

Las únicas etiquetas de configuración cuyo nombre se puede cambiar son el ajuste de configuración y los parámetros de ajuste de la operación de boceto.

También se puede cambiar el nombre de los ajustes de configuración a través del menú contextual.

Menús contextuales

Para modificar un ajuste de configuración, haga clic en el botón de tres puntos Ícono de menú

Menú desplegable Ajustes de configuración

  • Copiar tabla: copia todo el ajuste de configuración. Luego, puede pegarlo en una hoja de cálculo para guardarlo o editarlo. También puede volver a pegar desde una hoja de cálculo en un ajuste de configuración. Consulte Copiado y pegado de valores y parámetros de ajuste.
  • Copiar ajuste: copia el ajuste y los valores (filas). Luego, puede pegarlos en otro panel Configuración de Part Studio o Ensamblaje y agregar parámetros con el comando Copiar tabla. Consulte Copiado y pegado de ajustes.
  • Copiar todos los ajustes: copia todos los ajustes y valores (filas) del panel Configuración. Luego, puede pegarlos en otro panel Configuración de Part Studio o Ensamblaje y agregar parámetros con el comando Copiar tabla. Consulte Copiado y pegado de ajustes.
  • Subir o bajar: reordena el ajuste en el panel Configuración. También puede hacer clic y arrastrar los ajustes para reordenarlos.
  • Cambiar nombre: cambia el nombre del ajuste de configuración. También puede cambiar el nombre del ajuste como se describe en la sección Cómo cambiar el nombre de los ajustes de configuración.
  • Editar ID de FeatureScript: este cuadro de diálogo cambiará los identificadores internos de FeatureScript del ajuste de configuración. Haga clic en los cuadros de diálogo para cambiar los ID. Cuando termine, seleccione Romper referencia y cambie los ID en la esquina inferior derecha.

    Editar id. de FeatureScript

    Normalmente, este cuadro de diálogo solo es útil si necesita crear un Part Studio dentro de una operación FeatureScript personalizada.

  • Excluir de las propiedades: consulte Excluir configuraciones para que no afecten a las propiedades.
  • Contraer o expandir todos los ajustes: contre o expande todos los ajustes de configuración del panel Configuración.
  • Condiciones de visibilidad: consulte Configuración de las condiciones de visibilidad.
  • Eliminar: seleccione esta acción para eliminar inmediatamente la entrada de configuración; no se emite ninguna advertencia.

Para todas las tablas, utilice el menú contextual (clic con el botón secundario) para operar en filas o columnas:

Eliminación de ajustes de configuración

Menú contextual Columna

menú contextual con clic secundario

Menú contextual Fila

  • Cambiar a: al hacer clic derecho en una fila que no es el ajuste que se encuentra seleccionado, el elemento del menú aparece precedido por Cambiar a otro ajuste.
  • Establecer como predeterminado: si una fila no es actualmente el valor de ajuste predeterminado, establézcala como el nuevo valor predeterminado. El valor predeterminado actual se muestra junto al nombre del ajuste.

    El valor del ajuste predeterminado se muestra junto al nombre del ajuste

  • Duplicar fila: crea una fila duplicada, lo cual es especialmente práctico cuando se prepara para pegar un nuevo ajuste en esta. Para obtener más información, consulte aquí debajo Copiado y pegado de tablas dentro y fuera de ajustes de configuración.
  • Subir o bajar: mueve la fila seleccionada una fila hacia arriba o hacia abajo. También puede hacer clic y arrastrar para reordenar las filas.
  • Renombrar: cambia el nombre del ajuste.
  • Eliminar columna/fila: elimina la columna o fila seleccionada.

Puede hacer clic en las aristas de las columnas individuales de la tabla y arrastrarlas para cambiar su tamaño; en el caso de etiquetas de columna apiladas, haga clic en la etiqueta inferior, indicada en la ilustración anterior con la flecha azul, y arrástrela.

Los ajustes de configuración se pueden copiar y pegar dentro y fuera de un Part Studio o Ensamblaje. Esto hace que sea rápido y sencillo compartir parámetros de configuración entre diseños.

  1. Abra el panel Configuración en el Part Studio o en el Ensamblaje que contiene el ajuste que desea copiar.

  2. Haga clic en el menú de tres puntos del ajuste y seleccione Copiar ajuste o Copiar todos los ajustes.
    Menú de tres puntos llamado Ajustes de configuración con las opciones Copiar ajuste y Copiar todos los ajustes resaltadas

  3. Abra el panel Configuración en el Part Studio o Ensamblaje para pegar el ajuste.

  4. Haga clic en la flecha situada junto a Configurar Part Studio/Ensamblaje y seleccione Pegar ajustes.
    Menú de tres puntos para ajustes de configuración
    Los ajustes se insertan en el panel Configuración.
    Ajustes de configuración pegados en un nuevo Part Studio

  5. En el nuevo Part Studio o ensamblaje, seleccione los parámetros que desea configurar. Continúe leyendo para aprender a copiar los valores y parámetros de ajustes en las tablas de ajustes.

Notas:

  • Los ajustes de configuración se pueden copiar y pegar: entre Part Studios y Ensamblajes, dentro del mismo documento y entre diferentes documentos.
  • Todos los nombres, condiciones de visibilidad, ID de FeatureScript y definiciones de variables se copian con el ajuste.
  • Los ajustes copiados estarán disponibles hasta que el usuario cierre sesión.
  • Las referencias entre el ajuste copiado y el ajuste pegado NO se conservan; una vez pegados, los cambios en el ajuste de configuración original NO se reflejan en los ajustes pegados.
  • Las condiciones de visibilidad pegadas se reparan (eliminan) automáticamente si la configuración de destino no tiene todos los ajustes necesarios para calcular la visibilidad.
  • Los ajustes de configuración que tienen los mismos ID internos de FeatureScript no se pegan. Para solucionarlo, puede eliminar el ajuste de configuración que tiene el mismo ID interno de FeatureScript y volver a pegarlo.

Para facilitar la adición o edición de valores, se puede copiar y pegar dentro y fuera de una configuración.

Para copiar valores y parámetros, haga lo siguiente:

  1. Abra el menú Ícono de Más menú para acceder al menú desplegable en la esquina superior derecha, junto a +Configurar operaciones.
  2. Seleccione Copiar tabla:

    Haga clic en el botón Más situado junto a una tabla de entrada de configuración

  3. Una vez copiada la tabla, puede pegarla en una hoja de cálculo:

    ejemplo de tabla recién copiada pegada en una hoja de cálculo

Tenga en cuenta que los nombres de las columnas también vienen con la tabla, como se muestra arriba. Ahora puede editar la tabla y copiar/pegarla de nuevo en Onshape:

  1. Seleccione solo las filas y las columnas con datos (no los nombres de columna o encabezados), como se muestra en azul a continuación:

    Edición de la nueva tabla

    También puede rellenar la tabla con filas vacías adicionales, si lo desea. Solo tiene que incluir las filas adicionales en la hoja de cálculo al seleccionar el comando copiar.

  2. Ejecute un comando Copiar.
  3. En la tabla Configuración Onshape, haga clic en la celda superior izquierda de la tabla.
  4. Ejecute un comando Pegar del teclado:

    Pegar una tabla de configuraciones

Onshape reemplaza automáticamente los datos que estaban en las filas y columnas de la tabla de ajuste de configuración con los datos que se copiaron. Onshape también incluye las unidades predeterminadas para cada entrada, automáticamente.

Tenga en cuenta que si hay más filas copiadas de la hoja de cálculo que de la tabla de ajustes de configuración de Onshape, esas filas se incluirán en el pegado. OnShape crea las filas sobre la marcha.

Sin embargo, si hay más columnas copiadas de la hoja de cálculo que en la tabla de ajustes de configuración de Onshape, esas columnas no se incluyen en el pegado. Onshape aún no crea columnas sobre la marcha. Sin embargo, puede crear columnas adicionales (parámetros) en la tabla de configuración antes de pegarlas.

Los ejemplos de esta sección muestran un Part Studio configurado; la funcionalidad es idéntica cuando se trabaja con Ensamblajes configurados.

El cuadro de diálogo Condiciones de visibilidad de configuración sirve para agregar lógica a las opciones de configuración, de modo que pueda controlar cuándo están disponibles determinados valores de ajuste y opciones.

Cuadro de diálogo Condiciones de configuración, en el que se muestran tres reglas de opción para un ajuste

Considere una pieza con dos valores de ajuste: altura y ancho.

Part Studio con dos opciones de configuración para altura y ancho

De forma predeterminada, una pieza de cualquier altura puede tener cualquier ancho. Pero supongamos que el ancho extra ancho solo está disponible para la altura alta. En ese caso, podemos establecer las condiciones en las que la entrada Ancho es visible.

  1. En el panel Configuración, haga clic en el botón de tres puntos del ajuste y seleccione Condiciones de visibilidad en el menú.

    Menú Más opciones en el panel Opciones de configuración con Condiciones de visibilidad resaltado

    Se abre el cuadro de diálogo Condiciones de configuración de la visibilidad. En el panel derecho se muestra una vista previa de los ajustes de configuración que están seleccionadas. Puede cambiar las opciones seleccionadas en este panel para obtener una vista previa de la configuración.

    Cuadro de diálogo Condiciones de configuración predeterminadas

  2. Haga clic en Agregar condición.
  3. Haga clic en el primer menú desplegable y seleccione la entrada que debe controlar la visibilidad de esta entrada. En este ejemplo, seleccionaremos la entrada Altura.
  4. En el segundo menú desplegable, elija es para seleccionar opciones específicas o está entre para seleccionar un intervalo de opciones:
    • Es: haga clic en el tercer menú desplegable que aparece y seleccione las opciones permitidas para el ajuste.
    • Está entre: haga clic en el tercer menú desplegable y seleccione la primera opción permitida del intervalo. Hag clic en el cuarto menú desplegable y seleccione la última opción permitida del intervalo.

      En este ejemplo, el ajuste Ancho solo está disponible para la altura Alta. La vista previa de la derecha se actualiza para reflejar sus selecciones. Puede ver que el ajuste Ancho ya no está disponible para la altura Predeterminada en la imagen de abajo.

      Cuadro de diálogo Condiciones de configuración con una condición añadida

  5. Haga clic en Guardar. Ahora, la entrada Ancho solo está visible cuando se selecciona la Altura alta y la tabla de entrada Ancho muestra el ícono de condiciones de visibilidad Ícono de Condiciones de visibilidad.

    Menú Más opciones en el panel Opciones de configuración con Condición de visibilidad resaltado

    Ejemplo de condiciones de visibilidad en opciones de configuración, en el que se muestra una altura intermedia sin opciones de ancho visibles

    Ejemplo de condiciones de visibilidad, en el que se muestran los dos anchos disponibles para la altura alta

    Ejemplo de condiciones de visibilidad, en el que se muestra una altura alta con un ancho extraancho

Puede utilizar los ajustes de configuración de la regla de opciones del cuadro de diálogo Condiciones de visibilidad de configuración para especificar las condiciones en las que deben aparecer determinadas opciones.

La lógica de las reglas de opción solo se puede configurar para valores de ajuste de listas.

  1. En el cuadro de diálogo Condiciones de visibilidad de configuración, expanda un ajuste y haga clic en Agregar regla de opción. Aparecerá una nueva sección en el cuadro de diálogo:
    Cuadro de diálogo Condiciones de visibilidad de la configuración predeterminada con el botón Agregar regla de opción resaltado
  2. En la línea Mostrar, elija las opciones que se están controlando.
    • Opciones: haga clic en el menú desplegable que aparece y seleccione las opciones para las que quiere establecer las condiciones.
    • Intervalo: haga clic en el primer menú desplegable y seleccione la primera opción del intervalo. Haga clic en el segundo menú desplegable y seleccione la última opción del intervalo. Los intervalos incluyen las opciones específicas y se permite que haya intervalos superpuestos.
  3. En la línea Cuándo:
    1. Seleccione el ajuste del primer menú desplegable.
    2. Elija Es para seleccionar opciones específicas o Está entre para seleccionar un intervalo de opciones.
      • Es: haga clic en el menú desplegable que aparece y seleccione los valores permitidos para la opción.
      • Está entre: haga clic en el primer menú desplegable y seleccione la primera opción permitida del intervalo. Haga clic en el segundo menú desplegable y seleccione la última opción permitida del intervalo.

  4. Siga agregando lógica a la configuración haciendo clic en Agregar condición y repitiendo esta serie de pasos.

    Las condiciones de una regla de opción se combinan como sentencias AND; se deben cumplir todas las condiciones para que las opciones controladas estén visibles.

  5. Agregue condiciones para otras opciones haciendo clic de nuevo en Agregar regla de opción.
  6. Haga clic en Guardar.

En el ejemplo siguiente, la opción «Profundo» solo está permitida cuando Área está establecida en Predeterminada o Más grande. La opción «Estándar» solo está permitida cuando Área está establecida en Grande, Predeterminada o Pequeña. La opción «Poco profundo» solo está permitida cuando Área está establecida en Pequeña o Más pequeña:

Cuadro de diálogo Condiciones de configuración, en el que se muestran tres reglas de opción para un ajuste

En el siguiente ejemplo, se usan intervalos superpuestos para especificar las condiciones de visibilidad:

Cuadro de diálogo Condiciones de configuración, en el que se muestran tres reglas de opción para un ajuste

En el siguiente ejemplo, se utiliza una combinación de controles de opciones e intervalos para establecer la lógica requerida.

Cuadro de diálogo Condiciones de configuración, en el que se muestran reglas de opciones aditivas

Las condiciones de los valores de ajuste son aditivas; si agregamos una tercera configuración al ejemplo anterior y establecemos las condiciones que se muestran en la imagen siguiente, la opción Redondeo grande solo estará disponible para las piezas que tengan los valores de ajuste Altura alta y Extraancho.

Configuration visibility conditions dialog with multiple conditions
Cuando se establece el ajuste de Ancho predeterminado para Altura alta, la configuración del redondeo se oculta.

Configuration visibility conditions dialog with multiple conditions

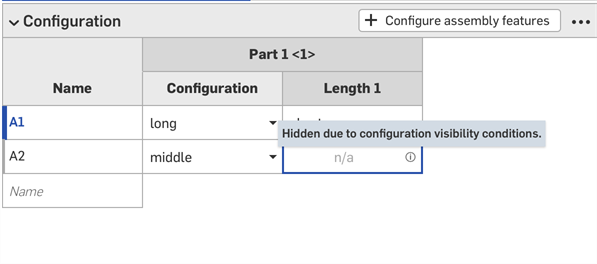

Los ajustes de configuración solo pueden controlar la visibilidad de las ajustes que aparecen debajo de ellos en el panel Configuraciones. En el ejemplo, el ajuste Ancho se puede controlar mediante el ajuste Altura, pero no mediante el ajuste Redondeo.
Configuration visibility conditions dialog showing that parameters can only be controlled by parameters above it.

Las condiciones de visibilidad se reparan (quitan) automáticamente si no se encuentran los valores de ajuste o las opciones necesarios.

Por ejemplo, si la visibilidad del ajuste Ancho depende del valor Altura y se elimina el valor Altura, las condiciones de visibilidad de Ancho se quitarán automáticamente. Lo mismo se aplica a las opciones individuales que se eliminan o mueven. En este ejemplo, el ajuste Altura también se ha quitado de las opciones de Redondeo.

Verá una advertencia en el área de trabajo, y las condiciones se quitarán del cuadro de diálogo:

Burbuja de advertencia de Onshape que indica que las condiciones de visibilidad se han ajustado después de una eliminación

Los resúmenes de visibilidad se muestran cuando los valores de ajuste están contraídas en el cuadro de diálogo

  • Las condiciones de visibilidad y las reglas de opción que defina estarán disponibles en todos los cuadros de diálogo Insertar (es decir, al insertar una pieza configurada en un ensamblaje). Los cambios realizados en las condiciones de visibilidad se reflejarán automáticamente en todos los documentos existentes que hagan referencia al elemento configurado.

  • Los ajustes ocultos siempre tienen su valor predeterminado. En el primer ejemplo de esta página, las piezas de altura Corta e Intermedia tienen el ancho Predeterminado, aunque no se haya establecido ninguna opción de ancho.

    • Si un ajuste de configuración no tiene opciones visibles, se oculta y asume su valor predeterminado.

  • Cuando se contrae el ajuste o la opción, se muestra un resumen de las condiciones de visibilidad en el cuadro de diálogo.

    Los resúmenes de visibilidad se muestran cuando los valores de ajuste están contraídas en el cuadro de diálogoLos resúmenes de visibilidad se muestran cuando las opciones están contraídas en el cuadro de diálogo

  • (Solo Parts y Part Studios): las entradas de configuración que se han excluido de las propiedades solo pueden controlar la visibilidad de otras entradas que se encuentran debajo de ellas y que también se han excluido de las propiedades. En el ejemplo siguiente, si el ancho está excluido de las propiedades (indicado por el ícono Ícono de menú), solo puede controlar la visibilidad del redondeo si también está excluido de las propiedades.

    Menú Más opciones en el panel Opciones de configuración con Condición de visibilidad resaltado

    Menú Más opciones en el panel Opciones de configuración con Condición de visibilidad resaltado

  • (Parts and Part Studios only): Configuration inputs that have been excluded from properties are treated as having their default values in release packages and revision references values. If visibility conditions prevent using the default value, the first visible value is used.

  • Utilice el menú desplegable Entradas del cuadro de diálogo de configuración de las condiciones de visibilidad para ver otras entradas. Puede seleccionar Todas las entradas para ver todas las entradas disponibles.

    Se ha hecho clic en el menú desplegable de entrada del cuadro de diálogo Condiciones de visibilidad de configuración.

  • Cuando aparezcan varios ajustes en el cuadro de diálogo, haga clic en el botón de tres puntos para expandir o contraer todos los ajustes.

    Amplíe o contraiga todos los valores de ajuste del cuadro de diálogo Condiciones de visibilidad de configuración haciendo clic en el botón de tres puntos.

  • Puede usar la sección de vista previa del cuadro de diálogo Configuración de las condiciones de visibilidad como campo de prueba para los ajustes de configuración.
    • Desactive la casilla Mostrar ajustes ocultos para quitar los ajustes atenuados del cuadro de diálogo.

  • Cuando agregue piezas configuradas a los ensamblajes, los ajustes ocultos aparecerán atenuados en el panel Opciones de configuración.

    Información sobre herramientas en la que se muestra que la entrada es de solo lectura debido a las condiciones de visibilidad

  • Haga clic en Ícono de Condiciones de visibilidad en el selector de configuraciones para abrir el cuadro de diálogo de configuración de las condiciones de visibilidad para todas las entradas. Haga clic en Ícono de Condiciones de visibilidad en el panel Configuraciones para abrir el cuadro de diálogo de esa entrada.

Algunas tablas de configuraciones se pueden excluir de las propiedades. Esto resulta útil para no repetir los ajustes de configuración de la tabla Propiedades configuradas. Se considera que los parámetros de configuración excluidos siempre tienen sus valores predeterminados.

Consideremos, por ejemplo, un resorte. Hay configuraciones disponibles tanto para el diámetro como para la altura del resorte.

Haga clic en el menú de desbordamiento del panel Configuración y seleccione Excluir de las propiedades

El hecho de que el resorte esté comprimido o no afecta a la geometría, pero no al número de pieza; es la misma pieza por más que esté comprimido o descomprimido. Para especificar que todos los números de pieza se deben asignar independientemente de la altura del resorte, tendrá que agregar individualmente cada ajuste a la tabla Propiedades configuradas y especificar el número de pieza de cada una.

Haga clic en el menú de desbordamiento del panel Configuración y seleccione Excluir de las propiedades

Número de pieza establecido para cada posibilidad de configuración.

Si, por el contrario, excluye la configuración de compresión de las propiedades, puede especificar los números de pieza basándose únicamente en el diámetro:

Haga clic en el menú de desbordamiento del panel Configuración y seleccione Excluir de las propiedades

Compression configuration table excluded from the Configured properties table. Part numbers are set regardless of spring height.

Steps: Excluding a configuration input from properties

  1. En el panel Configuración, haga clic en el botón de tres puntos de la configuración y seleccione Excluir de las propiedades en el menú. El ícono de Excluido de las propiedades Ícono de menú aparece junto al nombre de la configuración.

    Haga clic en el menú de desbordamiento del panel Configuración y seleccione Excluir de las propiedades

Steps: Adding an excluded configuration back to properties

  1. En el panel Configuración, haga clic en el botón de tres puntos de la configuración y seleccione Incluir en las propiedades en el menú.

    Haga clic en el menú de desbordamiento del panel Configuración y seleccione Incluir en propiedades

Excluded configuration notes

  • Excluded configurations are treated as having their default values. Release packages and revision references use those defaults. If visibility conditions prevent using the default value, the first visible value is used.

  • Parts that only differ in excluded configurations are treated as the same part by the Bill of Materials (BOM) and release management.
  • Si se lanza algún elemento con una configuración excluida, se considera que se lanzó para todos los valores de esa configuración.
  • Excluded configurations are still included in:
    • Cálculos de geometría
    • Propiedades calculadas
    • La herramienta Propiedades de masa
  • Si detecta discrepancias entre la masa proporcionada en la LDM y la proporcionada en la herramienta Propiedades de masa, es probable que se deba a que se ignoran algunas configuraciones en la LDM.

  • When using a part with excluded configurations, you'll see the Excluded from properties icon.

    Ícono Excluido de las propiedades como se muestra en el cuadro de diálogo Insertar pieza

    Haga clic en el menú de desbordamiento del panel Configuración y seleccione Excluir de las propiedades
