Añada cotas horizontales, verticales, de la distancia más corta, angulares, diametrales, de longitud de arco o radiales a la geometría de boceto, así como entre la geometría de boceto y los planos. Puede especificar las cotas como impulsadas (referencia) o impulsoras.

Acceso directo: d

Usted puede utilizar la herramienta Medir para medir cualquier cosa en el área gráfica.

Algunas herramientas le permiten dimensionar mientras dibuja.

También puede utilizar el comando Mostrar cotas del menú contextual (RMB) de un boceto para ver las cotas existentes.

Las cotas son una forma práctica de definir entidades de boceto. Hay dos métodos disponibles para agregar cotas a un boceto. El primer método consiste en agregar cotas al crear el boceto, mientras que el segundo consiste en crear primero la geometría de boceto y, luego, agregar cotas.

Para agregar cotas durante la creación del boceto, escriba un número y presione Intro después de dibujar la geometría. Por ejemplo, coloque una línea. Tras seleccionar el segundo extremo, aparece un cuadro blanco con la longitud de la línea. Ingrese un valor y presione Intro para asignar una cota. Este método se aplica a casi todas las Herramientas de boceto.

Al definir una geometría que incluya dos cotas, como un rectángulo, comience por ingresar la cota horizontal y, luego, presione Intro. El valor ingresado cambiará automáticamente a la cota vertical.

El segundo método para agregar cotas consiste en agregarlas una vez finalizada la geometría de boceto. Seleccione la herramienta de cota o utilice el acceso directo D. Haga clic izquierdo en las entidades para aplicar la cota. Mueva el cursor y haga clic izquierdo para colocar la cota. Ingrese el valor de la cota y presione Intro. El boceto se escala automáticamente para que coincida con la primera cota colocada.

La cota de boceto de Onshape responde intuitivamente al tipo de entidad seleccionada. Esto hace que la cota exterior o interior de un arco o círculo funcione a la perfección. Haga clic izquierdo cerca del exterior del arco o círculo para aplicar la cota hacia el exterior. Haga clic izquierdo cerca del interior del arco o círculo para aplicar la cota en el interior. Siguiendo el mismo tema intuitivo, la herramienta de cota coloca automáticamente una cota cota angular al aplicar una cota a dos líneas no paralelas.

Para editar una cota, haga doble clic en ella en los gráficos. Escriba un valor nuevo y presione Intro para aceptar. Seleccione la cota en el área gráfica para eliminarla y presione Supr en el teclado. También puede usar la cota para mostrar un valor determinado por otras cotas y relaciones. Las cotas de conducción aparecen en gris en el boceto, mientras que las cotas de cotas de conducción aparecen en negro. Onshape cambia automáticamente las nuevas cotas por cotas de conducción si su ubicación sobredefine un boceto. Cambie manualmente el estado de conducción de una cota en el menú del botón derecho.

  1. Click Ícono de la herramienta de cota or press the d key.
  2. Seleccione las entidades entre las que aplicar la cota y la ubicación de la cota.

    Las entidades seleccionadas se resaltan (solo en el navegador) y se abre el cuadro de diálogo contextual Cota al colocar la cota. Consulte Cuadro de diálogo contextual Cota para obtener más información.

    Se ha dibujado un rectángulo en el Part Studio. Dos esquinas están resaltadas en amarillo y conectadas con una flecha y un valor de cota.El campo de valores de la cota está activo y listo para ingresarle el valor

  3. Escriba un valor y presione Intro para aceptarlo. También puede utilizar una variable para una cota; simplemente ingrese «=#» y el nombre de la variable, como en: =#d.

    Se ha dibujado un rectángulo en el Part Studio. Dos esquinas están resaltadas en amarillo y conectadas con una flecha y un valor de cota.

Se puede ingresar valores negativos para las cotas (longitud, distancia lineal y ángulos) a fin de voltear la dirección de la entidad.

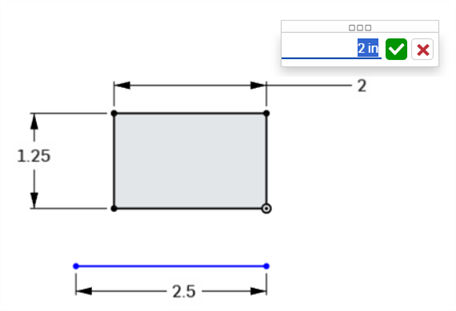

En la imagen de abajo, se muestra una cota positiva; observe la posición del rectángulo con respecto a la línea horizontal inferior:

Ejemplo de cota con valor positivo

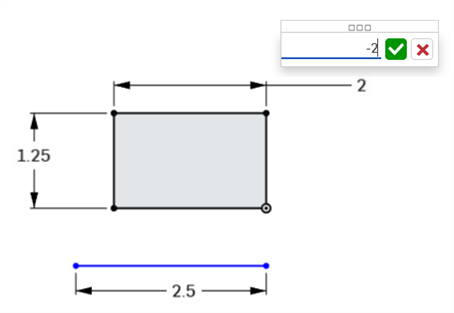

En la siguiente imagen, se muestra el valor de cota negativo que se escribe en el campo activo:

Cota con valor negativo en el cuadro de diálogo

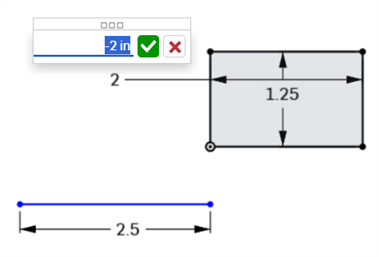

Cuando se acepta el valor, el rectángulo voltea la dirección:

La cota negativa voltea la dirección del boceto

  • En los campos numéricos de Part Studio, puede utilizar expresiones y funciones trigonométricas.

  • Elimine una cota seleccionándola y presionando la tecla Suprimir, o selecciónela y haga clic en Eliminar en el menú contextual.

  • Para editar una cota colocada, haga doble clic en el valor para activar el campo y, a continuación, introduzca el nuevo valor. Presione Enter para aceptar el cambio.

  • A excepción de las cotas de diámetro y radio, cuando se ingresa un nuevo valor de cota, las dos selecciones geométricas a las que se aplica la cota se desplazan la mitad del nuevo valor de ajuste, de modo que ambas selecciones geométricas se desplazan por igual. Por ejemplo, al aplicar una cota a una sola línea, cada extremo se desplaza la mitad del valor de la cota, de modo que ambos extremos se desplazan por igual.

  • Es posible que la geometría restringida no se desplace. Consulte Uso de restricciones.

Distancia de línea única

  1. Click the Dimension tool (Ícono de la herramienta de cota).
  2. Haga clic en la línea.
  3. Arrastre el cursor para colocar la cota de distancia lineal.
  4. Haga clic para colocar simultáneamente la cota y abrir su campo de valor numérico.

  5. Si lo desea, ingrese un nuevo valor de cota.

  6. Pulse Intro para aceptar el valor de la cota.

Cota de distancia de línea única

Este es el método empleado para aplicar una cota a la longitud o la altura:

Ejemplo de distancia de longitud o altura

Distancia entre dos líneas

  1. Click the Dimension tool (Ícono de la herramienta de cota).
  2. Haga clic en la primera línea.
  3. Haga clic en la segunda línea.
  4. Arrastre el cursor para colocar la cota de distancia lineal.
  5. Haga clic para colocar simultáneamente la cota y abrir su campo de valor numérico.

  6. Si lo desea, ingrese un nuevo valor de cota.

  7. Pulse Intro para aceptar el valor de la cota.

Ejemplo de la cota lineal utilizada para acotar entre dos líneas paralelas

Al aplicar una cota entre dos líneas, esto implica un paralelismo sin una restricción paralela visual.

  1. Click the Dimension tool ( Ícono de la herramienta de cota).
  2. Haga clic en el primer punto de la esquina.
  3. Haga clic en el segundo punto de la esquina, en diagonal al primero.
  4. Arrastre el cursor en ángulo para colocar la cota de distancia diagonal
  5. Haga clic para colocar simultáneamente la cota y abrir su campo de valor numérico.

  6. Si lo desea, ingrese un nuevo valor de cota.

  7. Pulse Intro para aceptar el valor de la cota.

Ejemplo de cómo buscar la cota diagonal

  1. Click the Dimension tool ( Ícono de la herramienta de cota).
  2. Haga clic en la arista del círculo.
  3. Arrastre el cursor acercándose o alejándose del círculo para colocar la cota de diámetro.
  4. Haga clic para colocar simultáneamente la cota y abrir su campo de valor numérico.

  5. Si lo desea, ingrese un nuevo valor de cota.

  6. Pulse Intro para aceptar el valor de la cota.

Ejemplo de cómo buscar el diámetro

  1. Click the Dimension tool ( Ícono de la herramienta de cota).
  2. Haga clic en la primera línea.
  3. Haga clic en la segunda línea, en ángulo con respecto a la primera.
  4. Arrastre el cursor acercándose o alejándose del ángulo para colocar la cota del ángulo.

    1. También puede arrastrar la cota hasta el cuadrante para el que desea definir el ángulo:

  5. Haga clic para colocar simultáneamente la cota y abrir su campo de valor numérico.

  6. Si lo desea, ingrese un nuevo valor de cota.

  7. Pulse Intro para aceptar el valor de la cota.

Ejemplo de hacer clic en cada línea para buscar el ángulo

Distancia directa

Esto aplica una cota a la distancia más corta entre dos puntos.

  1. Click the Dimension tool ( Ícono de la herramienta de cota).
  2. Haga clic en el extremo de la primera línea.
  3. Haga clic en el extremo de la segunda línea.
  4. Arrastre el cursor en ángulo para colocar la cota de distancia directa.
  5. Haga clic para colocar simultáneamente la cota y abrir su campo de valor numérico.

  6. Si lo desea, ingrese un nuevo valor de cota.

  7. Pulse Intro para aceptar el valor de la cota.

Ejemplo de distancia directa

Distancia lineal

Esto aplica una cota a la distancia lineal entre dos puntos.

  1. Click the Dimension tool ( Ícono de la herramienta de cota).
  2. Haga clic en el extremo de la primera línea.
  3. Haga clic en el extremo de la segunda línea.
  4. Arrastre el cursor en línea recta hacia arriba/abajo o hacia la izquierda/derecha para colocar la cota de distancia lineal.
  5. Haga clic para colocar simultáneamente la cota y abrir su campo de valor numérico.

  6. Si lo desea, ingrese un nuevo valor de cota.

  7. Pulse Intro para aceptar el valor de la cota.

Distancia lineal entre dos puntos

  1. Click the Dimension tool ( Ícono de la herramienta de cota).
  2. Haga clic en el arco.
  3. Arrastre el cursor acercándose o alejándose del arco para colocar la cota de radio.
  4. Haga clic para colocar simultáneamente la cota y abrir su campo de valor numérico.

  5. Si lo desea, ingrese un nuevo valor de cota.

  6. Pulse Intro para aceptar el valor de la cota.

Ejemplo de cómo buscar el radio de un arco

  1. Click the Dimension tool ( Ícono de la herramienta de cota).

  2. Haga clic en el primer extremo del arco.

  3. Haga clic en el segundo extremo del arco.

  4. Haga clic en el arco.

  5. Arrastre el cursor para colocar la cota de longitud del arco.

  6. Haga clic para colocar simultáneamente la cota y abrir su campo de valor numérico.

  7. Si lo desea, ingrese un nuevo valor de cota.

  8. Pulse Intro para aceptar el valor de la cota.

Ejemplo de cómo buscar la longitud de un arco

Esto aplica una cota a la distancia entre dos puntos de una spline o un punto de spline y cualquier otro punto de boceto.

  1. Click the Dimension tool ( Ícono de la herramienta de cota).

  2. Haga clic en el primer punto del husillo.

  3. Haga clic en el segundo punto del husillo (o en cualquier otro punto de boceto).

  4. Arrastre el cursor para colocar la cota de distancia.

  5. Haga clic para colocar simultáneamente la cota y abrir su campo de valor numérico.

  6. Si lo desea, ingrese un nuevo valor de cota.

  7. Pulse Intro para aceptar el valor de la cota.

Ejemplo de dimensiones de spline

También puede obtener la distancia directa entre dos puntos de una spline o un punto de spline y cualquier otro punto de boceto si arrastra el cursor en ángulo para colocar la cota de distancia directa. Consulte Distancia directa.

Esto aplica una cota a la distancia entre un plano y cualquier otro punto de boceto.

  1. Click the Dimension tool ( Ícono de la herramienta de cota).

  2. Haga clic en el punto de boceto.

  3. Haga clic en el plano.

  4. Arrastre el cursor para colocar la cota de distancia.

  5. Haga clic para colocar simultáneamente la cota y abrir su campo de valor numérico.

  6. Si lo desea, ingrese un nuevo valor de cota.

    Si se ingresa un nuevo valor de cota, la geometría de boceto se mueve mientras el plano permanece en su lugar.

  7. Pulse Intro para aceptar el valor de la cota.

Ejemplo de cómo buscar la distancia entre una geometría de boceto y un plano

Cree una cota de eje entre un círculo, un punto o una línea de no construcción a una línea de construcción; por ejemplo, para acotar una pieza para una operación de revolución. Inicie una cota de distancia entre una de estas entidades de boceto y, a continuación, mueva el mouse al lado opuesto de la línea de construcción. Al mover el mouse a través de la línea de construcción se alterna el estado entre las cotas de distancia y línea central:

  1. Click the Dimension tool ( Ícono de la herramienta de cota).

  2. Haga clic en el círculo o el punto de boceto.

  3. Haga clic en la línea de construcción. Esto genera una cota de distancia entre las dos líneas:

Ejemplo de cómo empezar a crear una cota de línea central

  1. Arrastre el cursor hacie el lado opuesto de la línea de construcción para cambiar simultáneamente el estado a una cota de eje y colocarla.
  2. Haga clic para colocar simultáneamente la cota y abrir su campo de valor numérico.

  3. Si lo desea, ingrese un nuevo valor de cota.

  4. Pulse Intro para aceptar el valor de la cota.

Ejemplo de una cota de línea central

Las cotas de conducción son útiles para mantener la intención del diseño, como mantener una holgura o un espesor de pared por encima de un determinado valor.

  • Las cotas son de referencia de forma predeterminada. Haga clic con el botón derecho del mouse en un valor de cota para seleccionar «Referencia/Conducción» del menú contextual.
  • Las cotas de referencia aparecen negras y se pueden editar.
  • Las cotas de conducción aparecen en gris claro y no se pueden editar (Cambie a «referencia» y, a continuación, edítelo, si es necesario).

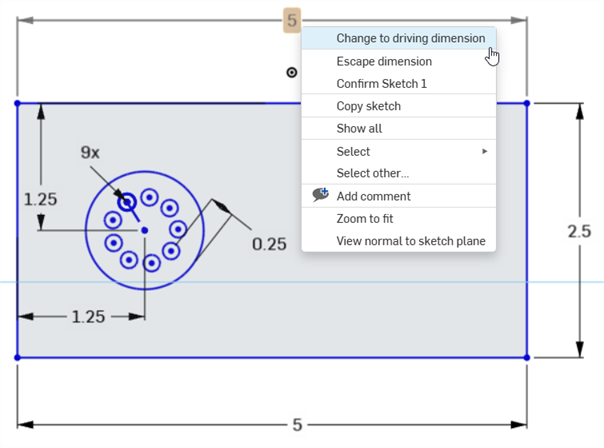

Ejemplo del menú desplegable que se utiliza para modificar una cota de reaccionada a conducción

  • Cuando una cota añadida a un boceto define excesivamente el boceto, la cota se convierte automáticamente en «conducción».
  • Puede añadir cotas conducidas en cualquier lugar que se pueda añadir una cota de referencia.
  • Las cotas de conducción reflejan el valor de la cota implícita, no cambian la geometría.
  • Cuando una cota se cambia de conducción a referencia, cambia la geometría. Si cambiar una cota de conducción a de referencia hace que el boceto esté excesivamente restringido, los indicadores rojos aparecen como de costumbre.

Onshape permite a los usuarios introducir valores negativos para algunas cotas, pero no para todas. Vea a continuación cuáles son las cotas que aceptan valores negativos.

Onshape permite valores negativos para:
  • Cota de distancia
  • Cota de ángulo
  • Longitud de línea
  • Cota de spline
Onshape no admite valores negativos para:
  • Cota de arco
  • Cota de radio o diámetro
  1. Tap Dimension tool.
  2. Select the entity (or entities) between which to dimension, and the location of the dimension.

    The dialog opens on the placement of the dimension.

  3. Enter a value and select the checkmark to accept the value.
  1. Tap to select a corner point.
  2. Tap to select the opposite corner point.
  3. The current value appears, tap on it to open the number pad.
  4. Use number pad to enter a dimension.

Example of diagonal distance dimension

  1. Tap to select a vertical or horizontal line.
  2. The current value of the length or height appears, tap on it to open the number pad.
  3. Use the number pad to enter a dimension.

Example of length or height dimension

  1. Tap to select the edge of circle.
  2. The current value appears, tap on it to open the number pad.
  3. Use the number pad to enter a dimension.

Example of diameter dimension

  1. Tap to select a line.
  2. Tap to select another line.
  3. The current value of the angle between the two lines appears, tap on it to open the number pad.
  4. Use the number pad to enter a dimension.

Example of angle dimension

Linear distance / direct distance

  1. Tap to select a point.
  2. Tap to select another point.
  3. The current value appears, tap on it to open the number pad.
  4. Use the number pad to enter a dimension.

Example of Linear distance/direct distance dimensions

  1. Tap the edge of an arc to select it.
  2. The current value of the radius appears, tap on it to open the number pad.
  3. Use the number pad to enter a dimension.

Example of radius dimension

Arc length

  1. Tap to select both points of an arc.
  2. Tap on the curve of the arc to select it.
  3. The arc length value appears, tap on it to open the number pad.
  4. Use the number pad to enter a dimension.

Example of Arc length/curve length dimension

Spline curve length

  1. Tap a spline to select it.
  2. The curve length value appears, tap on it to open the number pad.
  3. Use the number pad to enter a dimension.

Example of spline curve length dimension

  1. Tap to select a point.
  2. Tap to select a plane.
  3. The current value appears, tap on it to open the number pad.
  4. Use the number pad to enter a dimension.

Example of dimension between sketch geometry and plane

Create a centerline dimension between a circle, point, or non-construction line to a construction line; for instance, to dimension a part for a revolve operation.

  1. Tap to select the point to dimension.
  2. Tap to select the construction line to create as the centerline.

    A dimension is set between the point and the construction line.

  3. Touch and drag the dimension across the construction line.

    Once the dimension crosses the construction line, the construction line becomes the centerline and the dimension adjusts accordingly.

    Example of using the centerline dimensions tool with the circle center point and construction line selected

    Example of centerline dimensions, showing the final result

  • Driven dimensions are useful for maintaining design intent, such as keeping a clearance or wall thickness above a certain value.
  • Dimensions are driving by default. Tap to select a dimension, then two-finger tap to bring up the context menu. In the context menu you can tap to Toggle Driven/Driving dimensions.
  • Driving dimensions appear black and can be edited.
  • Driven dimensions appear light gray and are not able to be edited (toggle a driven dimension to driving and then edit, if necessary).

Example of driven dimensions

  • When a dimension added to a sketch over-defines the sketch, the dimension is automatically made 'driven'.
  • You are able to add driven dimensions anywhere a driving dimension can be added.
  • Driven dimensions reflect the value of the implied dimensions; it does not change geometry.
  • When a dimension is switched from driven to driving, it changes the geometry; if changing a driven dimension to driving causes the sketch to be over-constrained, red indicators appear as usual.

Onshape allows users to enter negative values for some dimensions but not all. See below for which dimensions accept negative values.

iOS allows negative values for:

  • Distance dimension
  • Angle dimension
  • Line length

iOS does not allow negative values for:

  • Arc dimension
  • Spline dimension
  • Radius or Diameter dimension
  1. Tap Dimension tool.
  2. Select the entity (or entities) between which to dimension, and the location of the dimension.

    The dialog opens on the placement of the dimension.

  3. Enter a value and select the checkmark to accept the value.
  1. Tap to select a corner point.
  2. Tap to select the opposite corner point.
  3. The current value appears, tap on it to open the number pad.
  4. Use number pad to enter a dimension.

Example of using the diagonal distance dimension tool

  1. Tap to select a vertical or horizontal line.
  2. The current value of the length or height appears, tap on it to open the number pad.
  3. Use the number pad to enter a dimension.

Example of using the length and height dimension tool

  1. Tap to select the edge of circle.
  2. The current value appears, tap on it to open the number pad.
  3. Use the number pad to enter a dimension.

Example of using the diameter dimension tool

  1. Tap to select a line.
  2. Tap to select another line.
  3. The current value of the angle between the two lines appears, tap on it to open the number pad.
  4. Use the number pad to enter a dimension.

Example of using the angle dimension tool

Linear distance / direct distance

  1. Tap to select a point.
  2. Tap to select another point.
  3. The current value appears, tap on it to open the number pad.
  4. Use the number pad to enter a dimension.

Example of using the linear distance/direct distance dimension tool

  1. Tap the edge of an arc to select it.
  2. The current value of the radius appears, tap on it to open the number pad.
  3. Use the number pad to enter a dimension.

Example of using the radius dimension tool

Arc length

  1. Tap to select both points of an arc.
  2. Tap on the curve of the arc to select it.
  3. The arc length value appears, tap on it to open the number pad.
  4. Use the number pad to enter a dimension.

Example of using the Arc length/curve length dimension tool

Spline curve length

  1. Tap a spline to select it.
  2. The curve length value appears, tap on it to open the number pad.
  3. Use the number pad to enter a dimension.

Example of using the Spline curve length dimension tool

  1. Tap to select a point.
  2. Tap to select a plane.
  3. The current value appears, tap on it to open the number pad.
  4. Use the number pad to enter a dimension.

Example of using the dimension tool between the sketch geometry and plane

Create a centerline dimension between a circle, point, or non-construction line to a construction line; for instance, to dimension a part for a revolve operation.

  1. Tap to select the point to dimension.
  2. Tap to select the construction line to create as the centerline.

    A dimension is set between the point and the construction line.

  3. Touch and drag the dimension across the construction line.

    Once the dimension crosses the construction line, the construction line becomes the centerline and the dimension adjusts accordingly.

    Example of using the centerline dimensions tool with the circle center point and construction line selected

    Example of using the centerline dimensions tool, showing the final result

  • Driven dimensions are useful for maintaining design intent, such as keeping a clearance or wall thickness above a certain value.
  • Dimensions are driving by default. Double tap a dimension to open the Number pad, then tap the Driven/Driving button to switch the dimension type. The button says what type of dimension you have selected. Tap the button to switch to the opposite type of dimension.
  • Driving dimensions appear black and can be edited.
  • Driven dimensions appear light gray and are able to be edited (toggle a driven dimension to driving and then edit, if necessary).

Example of driven dimensions

  • When a dimension added to a sketch over-defines the sketch, the dimension is automatically made 'driven'.
  • You are able to add driven dimensions anywhere a driving dimension can be added.
  • Driven dimensions reflect the value of the implied dimensions; it does not change geometry.
  • When a dimension is switched from driven to driving, it changes the geometry; if changing a driven dimension to driving causes the sketch to be over-constrained, red indicators appear as usual.

Onshape allows users to enter negative values for some dimensions but not all. See below for which dimensions accept negative values.

Android allows negative values for:

  • Distance dimension
  • Angle dimension
  • Line length
  • Spline dimension

Android does not allow negative values for:

  • Arc dimension
  • Radius or Diameter dimension
