Herramienta Medir

Acceso directo: [

1. Seleccione la o las entidades que desea medir. También puede seleccionarlas después de abrir la herramienta de medición.

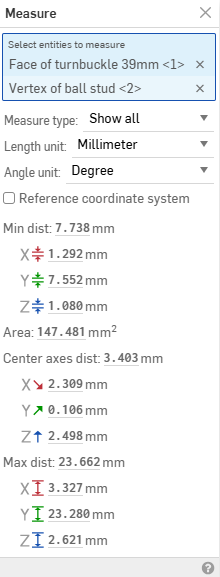

2. Haga clic en el ícono de la Herramienta Medir en la esquina inferior derecha de la página. La herramienta Medir muestra las medidas de la entidad o entidades seleccionadas:



3. Use los menús desplegables para seleccionar el Tipo de medida, la Unidad de longitud o la Unidad de ángulos. Todo esto se puede cambiar en cualquier momento.
4. Si lo desea, seleccione otra entidad. La herramienta Medir muestra mediciones de centro a centro, de máximo a máximo y de mínimo a mínimo entre las entidades.

Cuando se selecciona una entidad de boceto en un Part Studio, un ícono de entidad de boceto indica el tipo.

La medición de más de dos entidades en un ensamblaje le proporcionará la distancia mínima, la distancia máxima, el área total, la distancia entre los ejes centrales o la longitud de esas entidades.

• Tipo de medida: filtra el tipo de medidas que se muestran en el cuadro de diálogo Medida. Las opciones son Mostrar todo, Posición, Posición central, Distancia mínima, Distancia máxima, Longitud, Diámetro, Radio, Ángulo, Ángulo de la cara tangente, Desviación de curvatura o Área de superficie.

• Unidad de longitud: seleccione la unidad de longitud. Las opciones son Centímetro, Pie, Pulgada, Metro, Milímetro o Yarda.

• Unidad de ángulos: sirve para seleccionar el tipo de unidad de ángulos: grado o radián.

• Diámetro: es el diámetro de un arco o círculo.

• Radio: es el radio de un arco.

• Distancia central: es la distancia central entre dos entidades.

• Ángulo de ejes perpendicualres: es el ángulo de ejes perpendiculares entre dos entidades.

• Área: es el área de una superficie.

• Ángulo tangente de cara: es el ángulo tangente entre una superficie seleccionada y una línea que se encuentra con la superficie.

• Desviación de curvatura: es la desviación entre una superficie seleccionada y una línea que se encuentra con la superficie.

• Centro: son las cotas centrales de un arco o círculo (X, Y, Z).

• Distancia central: es la distancia central entre dos entidades (X, Y, Z).

• Distancia mínima: es la distancia mínima entre dos entidades (X, Y, Z).

• Distancia máxima: es la distancia máxima entre dos entidades (X, Y, Z).

• Punto de radio mínimo: es el punto radial elíptico mínimo (X, Y, Z).

• Punto de radio máximo: es el punto radial elíptico máximo (X, Y, Z).

• Longitud: es la longitud de una entidad; por ejemplo, la longitud de una línea o la circunferencia de un círculo.

• Punto: ubicación de un punto, vértice o conector de relación (X, Y, Z).

Puede usar la información que se muestra en la Herramienta Medir para introducir valores en otras partes del sistema, por ejemplo, como una cota:

1. Con la Herramienta Medir abierta, haga clic para resaltar el valor que desea copiar.
   • Haga clic una vez para capturar el valor máximo de precisión.
   • Haga clic por segunda vez para capturar la precisión más baja.
2. Utilice accesos directos de teclado para copiar el valor.

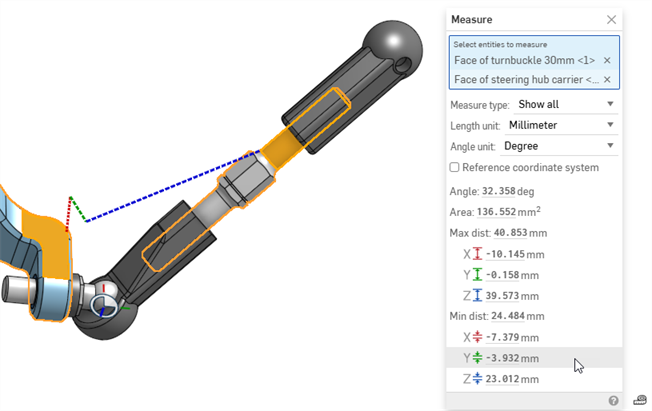

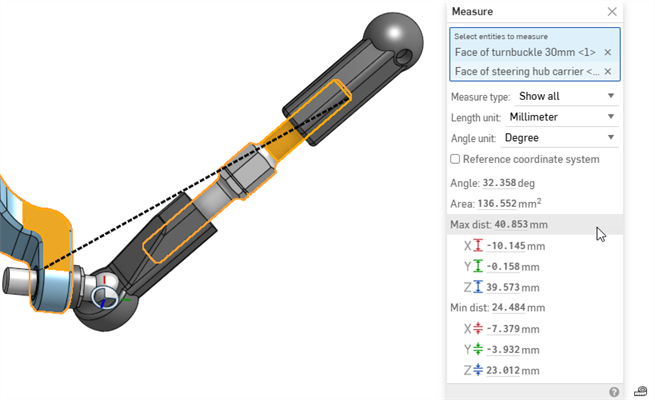

Cuando coloca el cursor sobre la información de medición en la herramienta Medir, la medida se visualiza en el área gráfica y se muestra medida exacta a la que se hace referencia. Por ejemplo:

When the Sheet metal table and flat view panel () is open, the Measure dialog shows information for both the sheet metal model in the Part Studio and in flat view.

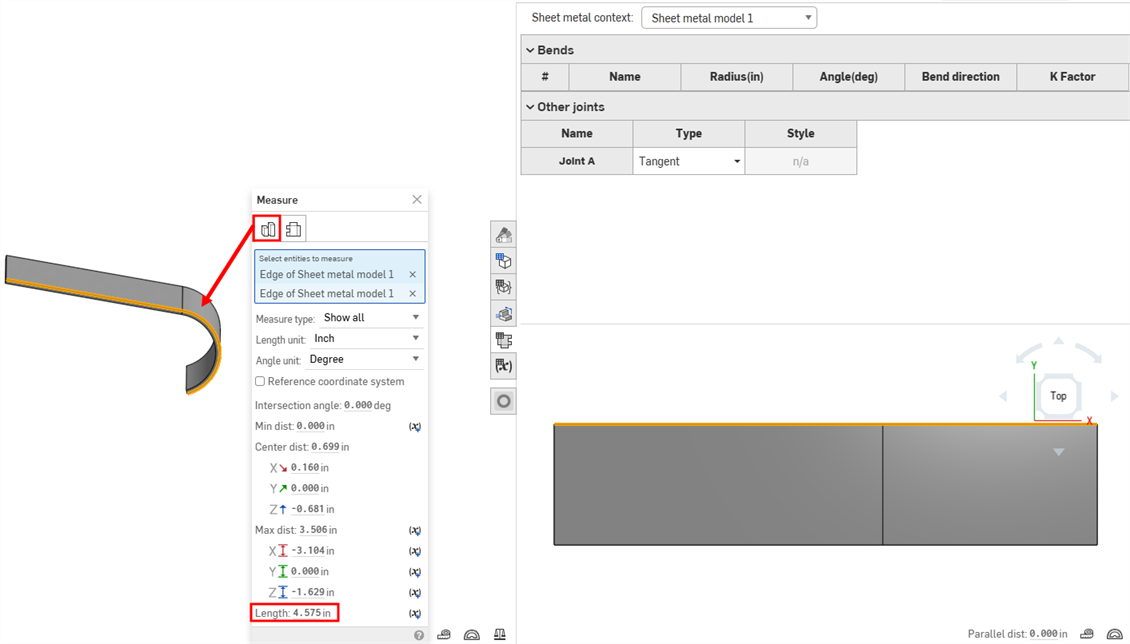

Select the Part Studio tab to measure the sheet metal model in the Part Studio.

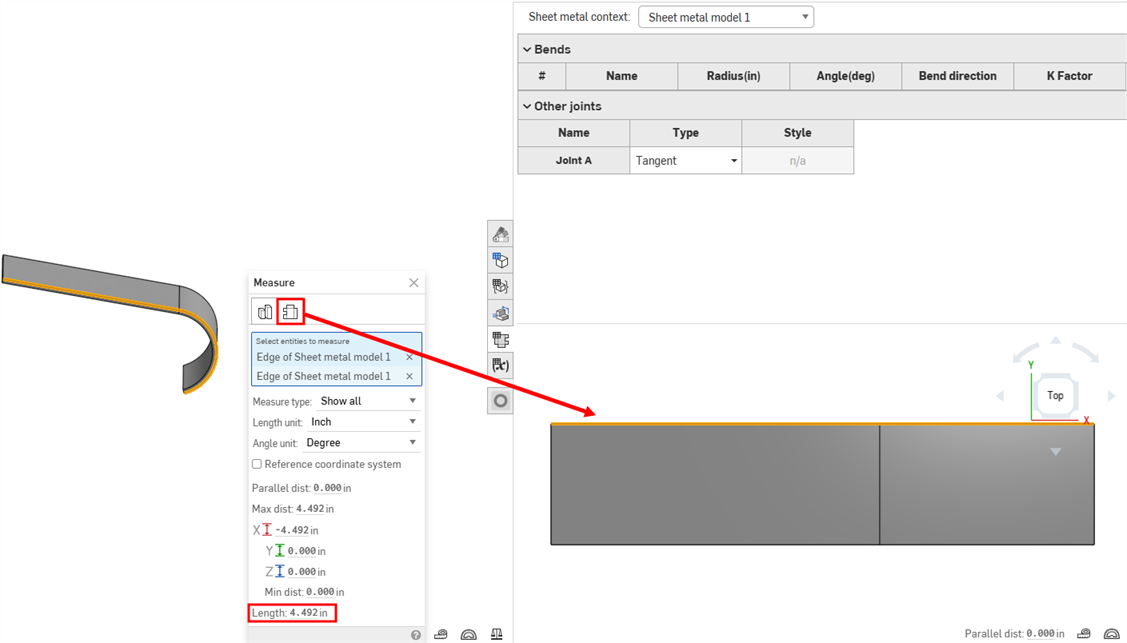

Select the Flat View tab to measure the sheet metal model in flat view.

(Disponible solo para navegadores de escritorio).

Es posible cambiar el marco de referencia de la herramienta de medición del origen a uno definido por un conector de relación.

En la herramienta Medir, seleccione la opción Sistema de coordenadas de referencia. Aparece el campo Conector de relación para sistema de coordenadas de referencia:

Seleccione el conector de relación para usarlo como nuevo marco de referencia. La herramienta de medición actualiza sus cálculos en función de la nueva orientación.

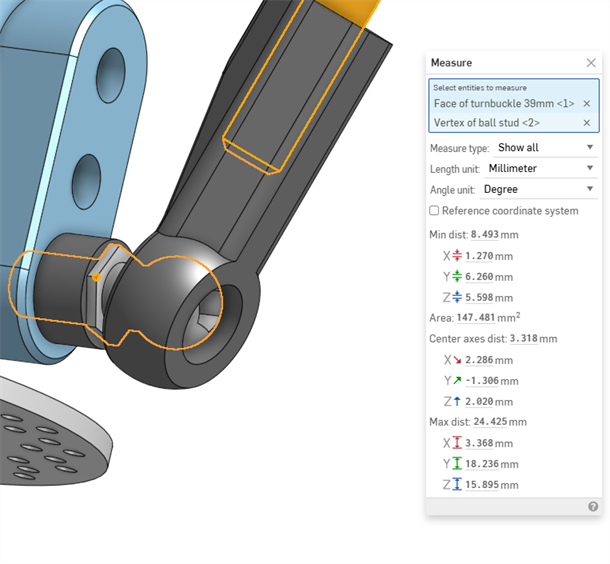

El valor predeterminado del marco de referencia es el origen

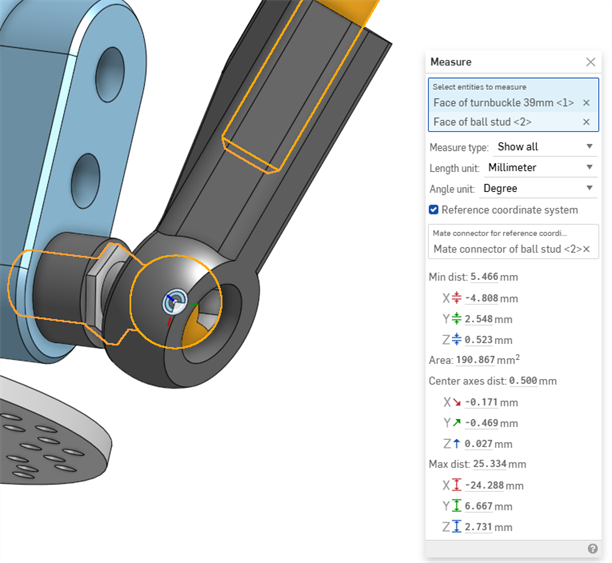

Marco de referencia personalizado definido por un conector de relación

Solo Part Studios

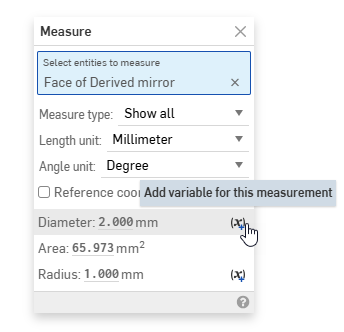

Para añadir una variable a la medición actual, haga clic en el ícono de variable situado a la derecha de la medición:

De esta manera, se abre el cuadro de diálogo Variable, que está rellenado previamente con las selecciones para obtener la medida mencionada. Consulte el tema Variable para obtener más información sobre las variables.

Solo ensamblajes

Si se abre la herramienta Medir, los valores de medición se actualizan de forma dinámica a medida que se arrastran las piezas a la pantalla. Algunos ejemplos son los siguientes:

• Si se selecciona una arista circular o un conector de relación de una pieza, la ubicación del centro o punto respecto del punto de origen se actualiza a medida que se mueve la pieza.

• Si el punto de origen y una entidad de la pieza (arista, cara, vértice, conector de relación) están seleccionados, la distancia entre la entidad y el punto de origen se actualiza a medida que se mueve la pieza.

• Si una pieza está fija y otra no, al seleccionar una entidad de la pieza fija (arista, cara, vértice, conector de relación) y una entidad de la pieza no fija (arista, cara, vértice, conector de relación) se actualizan los valores de distancia entre las dos entidades seleccionadas a medida que se mueve la pieza no fija.

La actualización dinámica no funciona cuando se usa la vista Sección.
