Paneles de lanzamientos

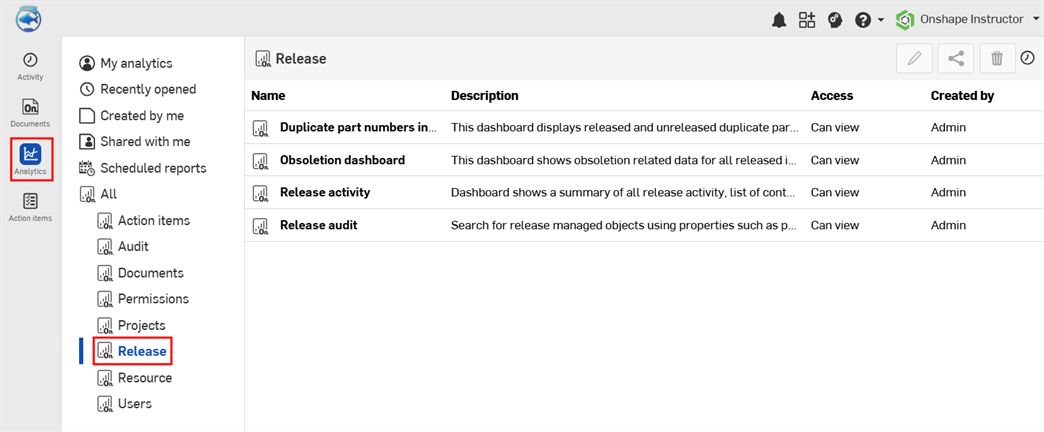

Haga clic en Análisis () del panel Documento de la izquierda. A continuación, haga clic en el filtro Lanzamiento del panel de navegación de análisis:

Tableros de lanzamientos predeterminados

• Números de piezas duplicadas en varios documentos: panel que muestra los números de pieza duplicada en varios documentos lanzada y no lanzada.

• Panel de obsolescencia: panel que muestra los datos relacionados con la obsolescencia de todos los elementos lanzados.

• Actividad de lanzamiento: panel que muestra un resumen de toda la actividad de lanzamiento, una lista de colaboradores y lanzamientos pendientes.

• Auditoría del lanzamiento: permite buscar objetos gestionados por el lanzamiento mediante propiedades como, por ejemplo, el número de pieza, el estado y el nombre del lanzamiento.

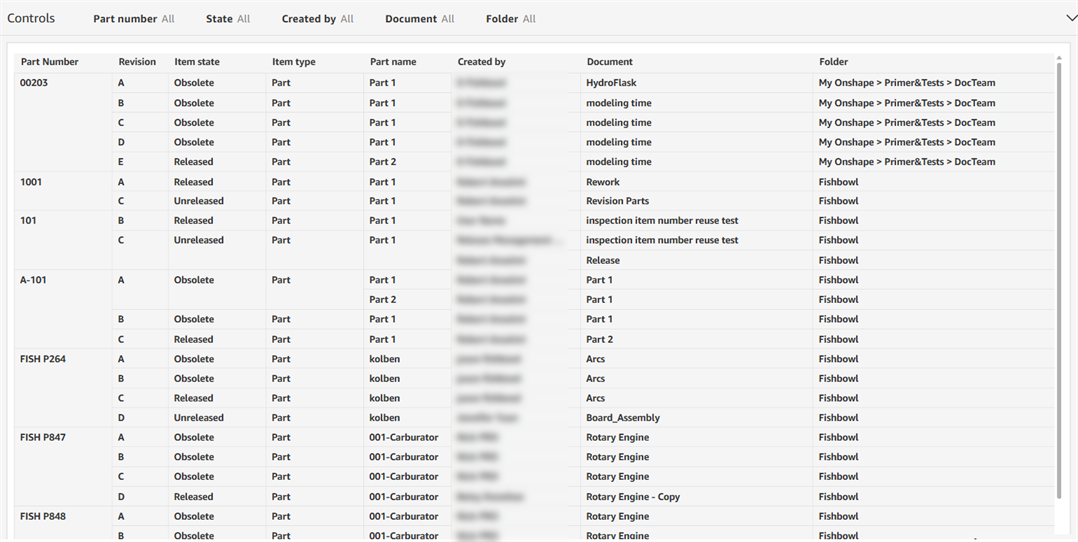

En este panel se incluye un único elemento visual de tabla que muestra los números de pieza duplicada en varios documentos lanzada y no lanzada.

Controles de filtro

• Número de pieza: número de pieza asignado al elemento.

• Estado: estado de revisión, por ejemplo, No lanzado u Obsoleto.

• Creado por: nombre del usuario que creó el elemento.

• Documento: el nombre del documento.

• Carpeta: ruta de la carpeta de documentos.

Columnas visuales

• Número de pieza: número de pieza asignado al elemento.

• Revisión: nombre de la revisión.

• Estado del elemento: estado de revisión, por ejemplo, No lanzado u Obsoleto.

• Tipo de elemento: tipo de elemento al que se asigna el número de pieza, por ejemplo Pieza, Ensamblaje o Dibujo.

• Nombre de la pieza: nombre asignado a la pieza.

• Creado por: nombre del usuario que creó el elemento.

• Nombre del documento: nombre del documento en el que se encuentra el elemento.

• Carpeta: carpeta en la que se encuentra el documento.

• Hora de creación: fecha y hora a las que se asignó el número de pieza al elemento.

• Hora de última modificación: fecha y hora a las que se modificó la pieza por última vez, por ejemplo, cuando se realiza un cambio de revisión.

• Última revisión: última revisión del elemento.

• Cantidad de documentos para el número de pieza: cantidad de documentos en los que aparece el número de pieza.

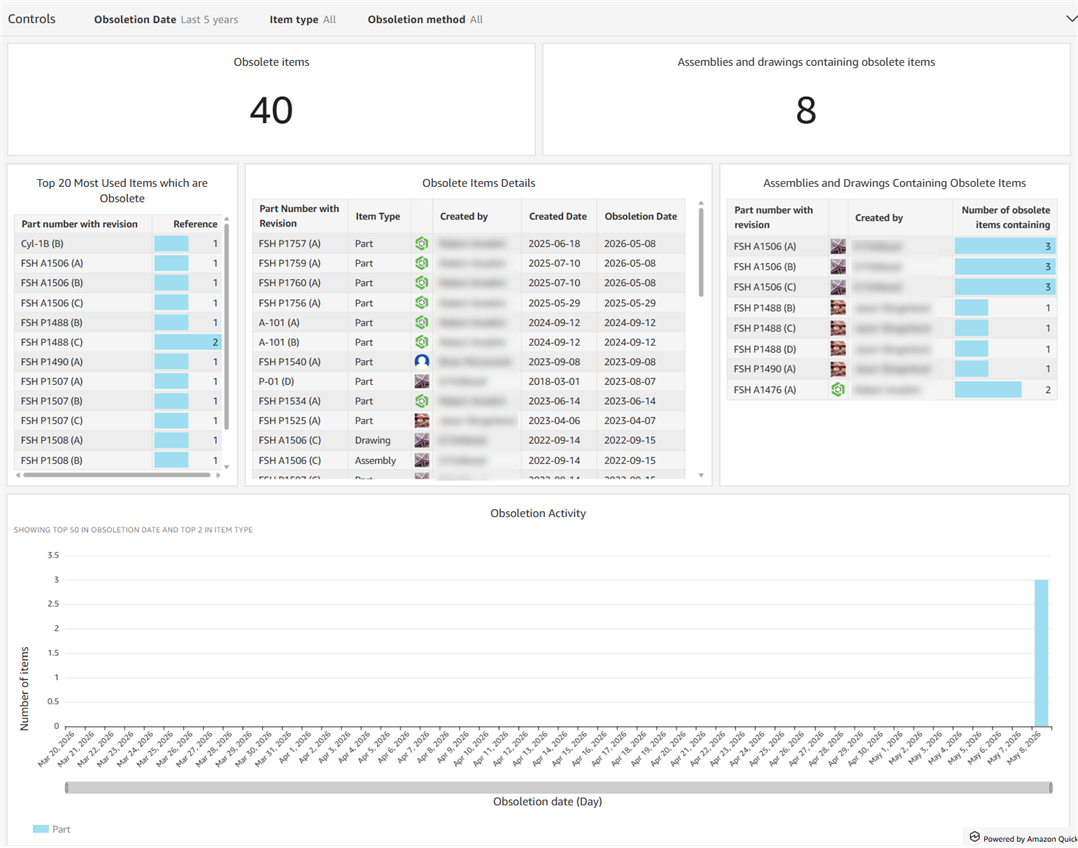

En este panel se muestran los datos relacionados con la obsolescencia de todos los elementos lanzados.

Controles de filtro

• Fecha de obsolescencia: fecha, rango de fechas o período de tiempo en que los elementos quedaron obsoletos.

• Tipo de elemento: tipo de elemento, por ejemplo, Pieza, Ensamblaje, Dibujo o Blob.

• Método de obsolescencia: método en el que los elementos quedaron obsoletos, por ejemplo, Automático o Manual.

Elementos visuales

• Elementos obsoletos: elemento visual de recuento que muestra número total de elementos obsoletos.

• Ensamblajes y dibujos que contienen elementos obsoletos: elemento visual de recuento que muestra el número total de ensamblajes y dibujos que contenían elementos obsoletos.

• Los 20 elementos más usados que están obsoletos: elemento visual de tabla que muestra los 20 elementos más usados que están obsoletos. Las columnas son Número de pieza con la revisión y recuento de Referencia.

• Detalles de elementos obsoletos: elemento visual de tabla que muestra detalles adicionales para cada uno de los elementos obsoletos. Las columnas son Número de pieza con la revisión, Tipo de elemento, Creado por, Fecha de creación y Fecha de obsolescencia.

• Ensamblajes y dibujos que contienen elementos obsoletos: elemento visual de tabla que muestra todos los ensamblajes y dibujos que contienen elementos obsoletos. Las columnas son Número de pieza con la revisión, Creado por y Número de elementos obsoletos que contienen.

• Actividad de obsolescencia: elemento visual de gráfico de barras verticales que muestra el número de elementos (piezas, ensamblajes y dibujos, a lo largo del eje Y) por fecha de obsolescencia (eje X).

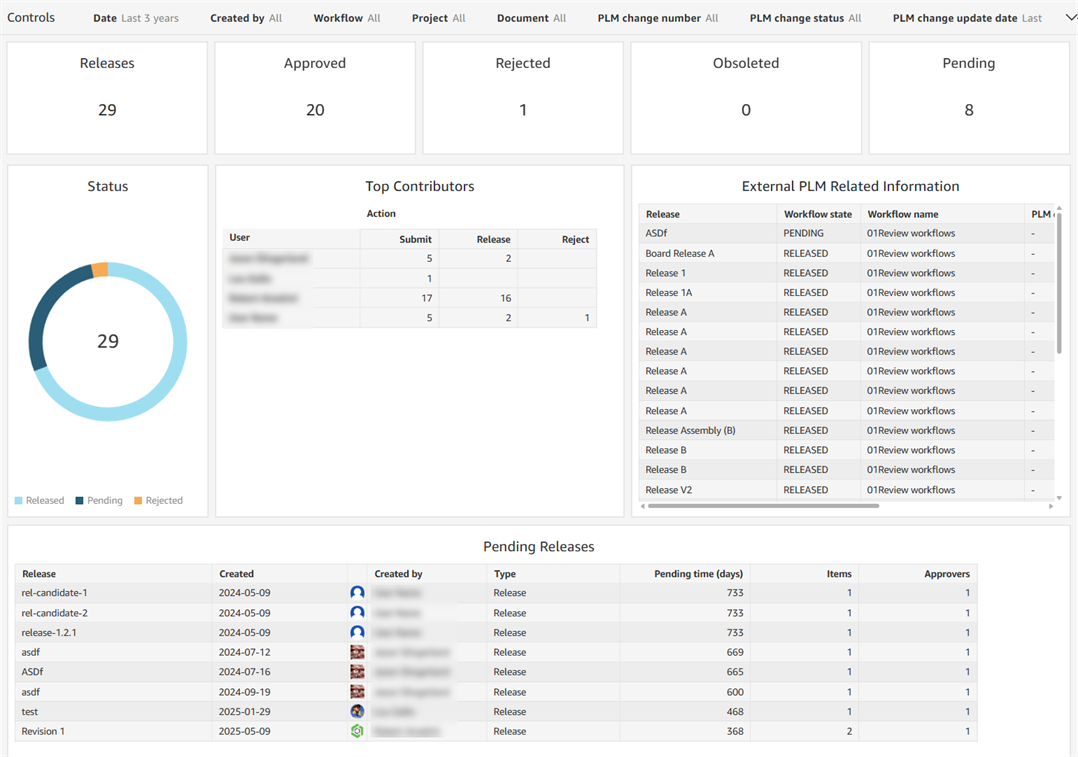

En este panel se muestra un resumen en el panel de actividad de lanzamiento, además de una lista de colaboradores, información relacionada con el sistema PLM externo y lanzamientos pendientes.

Controles de filtro

• Fecha: fecha, rango de fechas o período de tiempo en el que buscar la actividad de lanzamiento.

• Creado por: dirección de correo electrónico del usuario.

• Flujo de trabajo: nombre del flujo de trabajo, por ejemplo, Flujo de trabajo de lanzamiento de Onshape o Flujo de trabajo de obsolescencia de Onshape.

• Proyecto: nombre del proyecto.

• Documento: el nombre del documento.

• Número de cambio de PLM: valor de número de cambio de PLM.

• Estado de cambio de PLM: cambio de estado de PLM, como Lanzado, Pendiente o Rechazado.

• Fecha de actualización del cambio de PLM: fecha, rango de fechas o período de tiempo en el que buscar la actualización del cambio de PLM.

Elementos visuales

• Lanzamientos: elemento visual de recuento que muestra la cantidad de lanzamientos (en curso, lanzamiento pendiente y publicado) que cumplen con los criterios de búsqueda.
• Aprobado: elemento visual de recuento que muestra la cantidad de lanzamientos que se han aprobado.
• Rechazado: elemento visual de recuento que muestra la cantidad de lanzamientos que se han rechazado.
• Obsoleto: elemento visual de recuento que muestra la cantidad de lanzamientos que han quedado obsoletos.
• Pendiente: elemento visual de recuento que muestra la cantidad de lanzamientos que aún están pendientes.
• Estado: elemento visual de gráfico de aros que muestra el porcentaje de lanzamientos de cada categoría: Lanzado, Pendiente y Rechazado.
• Colaboradores principales: elemento visual de tabla que muestra a los usuarios y el número de acciones de lanzamiento que realizaron: Enviar, Lanzar, Rechazar, Obsoleto, Descartar y Comentar.
• Información relacionada con el sistema PLM externo : elemento visual de tabla que muestra los datos del sistema PLM externo con Lanzamiento, Estado del flujo de trabajo, Nombre del flujo de trabajo, Número de cambio del sistema PLM, Estado de cambio del sistema PLM y Fecha de actualización de cambio del sistema PLM.
• Lanzamientos pendientes:elemento visual de tabla que muestra los lanzamientos que tienen acciones pendientes, qué acciones y cuánto tiempo estuvo pendiente la acción. Las columnas son Lanzamiento, Creado, Creado por, Tipo, Tiempo pendiente (días), Elementos y Aprobadores.

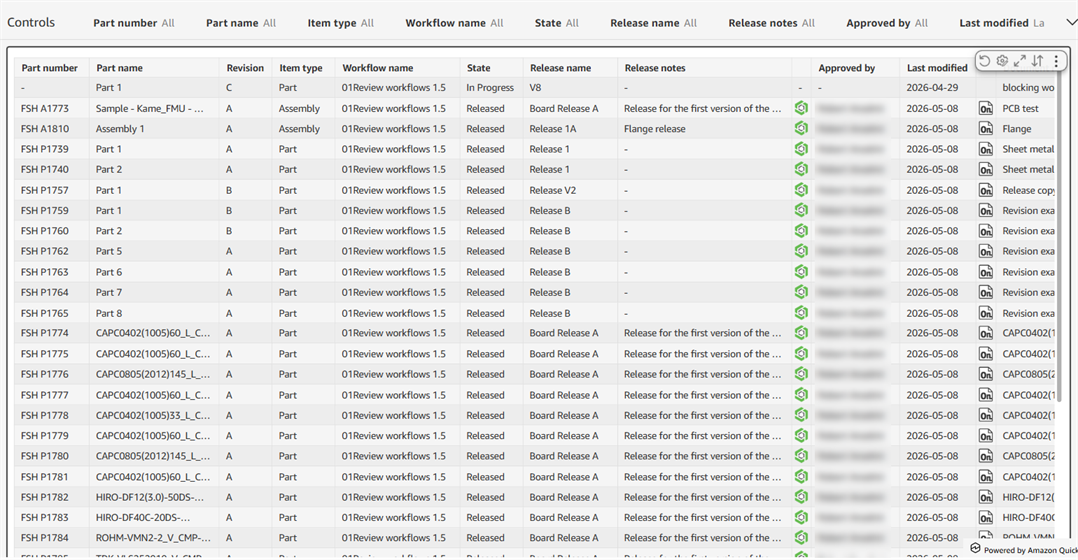

En este panel se incluye un único elemento visual de tabla que se utiliza para buscar objetos gestionados por el lanzamiento mediante propiedades como, por ejemplo, el número de pieza, el estado y el nombre del lanzamiento.

Controles de filtro

• Número de pieza: número de pieza asignado al elemento en el lanzamiento.

• Nombre de la pieza: nombre asignado al elemento en el lanzamiento.

• Tipo de elemento: tipo de elemento al que se asigna el número de pieza, por ejemplo: Dibujo, Ensamblaje o Pieza.

• Nombre del flujo de trabajo: nombre del flujo de trabajo, por ejemplo, Flujo de trabajo del lanzamiento de Onshape o Flujo de trabajo de obsolescencia de Onshape.

• Estado: estado de revisión del elemento, por ejemplo, En curso, Lanzado, Pendiente, Rechazado u Obsoleto.

• Nombre de lanzamiento: nombre asignado al candidato de lanzamiento.

• Notas sobre el lanzamiento: notas sobre el candidato de lanzamiento.

• Aprobado por: dirección de correo electrónico del usuario del aprobador del candidato de lanzamiento.

• Última modificación: fecha, rango de fechas o período de tiempo en el que buscar cuándo se modificó por última vez el candidato de lanzamiento.

• Documento: el nombre del documento.

• Creado por: dirección de correo electrónico del usuario del creador del candidato de lanzamiento.

• Proyecto: nombre del proyecto.

• Número de cambio de PLM: valor de número de cambio de PLM.

• Cambiar estado del sistema PLM: estado de cambio actual asignado por el sistema PLM, por ejemplo: Abierto, Enviado, Aprobado, Completado.

• Fecha de actualización del cambio del sistema PLM: fecha, rango de fechas o período de tiempo en el que buscar la fecha del último cambio en el estado de cambio del sistema PLM

Columnas visuales

• Número de pieza: número de pieza asignado al elemento en el lanzamiento.
• Nombre de la pieza: nombre asignado al elemento en el lanzamiento.
• Revisión: identificación alfanumérica única para la revisión del elemento.
• Tipo de elemento: tipo de objeto de Onshape, que incluye, Pieza, Ensamblaje, Dibujo o Variable Studio.
• Nombre del flujo de trabajo: nombre del flujo de trabajo, por ejemplo, Flujo de trabajo del lanzamiento de Onshape o Flujo de trabajo de obsolescencia de Onshape.
• Estado: estado de revisión del elemento, por ejemplo, En curso, Lanzado, Pendiente, Rechazado u Obsoleto.
• Nombre de lanzamiento: nombre asignado al lanzamiento.
• Notas sobre el lanzamiento: las notas añadidas al lanzamiento.
• Aprobado por: nombre del usuario que aprobó el lanzamiento.
• Última modificación: fecha en la que se modificó el elemento por última vez.
• Nombre del documento: el nombre del documento.
• Número del sistema PLM: número de cambio de PLM asignado.
• Estado de cambio del sistema PLM: estado de cambio actual asignado por el sistema PLM, por ejemplo: Abierto, Enviado, Aprobado, Completado.
• Fecha de actualización del cambio del sistema PLM: fecha del último cambio en el estado de cambio del sistema PLM.
