Disponible en: elemento Part Studio, ensamblaje, elemento Variable Studio

Administre las configuraciones del elemento Part Studio, ensamblaje o elemento Variable Studio mediante acciones de cambiar el nombre, filtrar, copiar y pegar, etc.

Los ajustes de configuración de un elemento Part Studio que se derivan de una Simetría de ensamblaje son de solo visualización y se hace referencia a ellos desde el elemento Part Studio de origen. Estos ajustes de configuración se deben editar desde la pestaña original del elemento Part Studio.

Para cambiar el nombre de un ajuste de configuración o de un parámetro de ajuste (columna), coloque el cursor sobre el nombre actual para que tome la forma de I. Luego, haga clic para seleccionar el texto actual, escriba el texto nuevo y pulse Intro.

Cómo cambiar el nombre de un ajuste de configuración Cambiar el nombre de un parámetro de ajuste de configuración

El nombre de los parámetros de entrada de configuración (columnas) solo se puede cambiar para las operaciones de boceto.

También se puede cambiar el nombre de los ajustes de configuración a través del menú contextual.

Utilice las opciones de Filtro para buscar los ajustes en el panel de configuraciones.

  1. Haga clic en el ícono Filtro (Ícono de ajustes de configuración de filtros) y seleccione una opción de búsqueda.
    Se ha seleccionado el ícono de filtro para mostrar la lista desplegable de opciones de búsqueda

    • Si no se selecciona ninguna opción de búsqueda, se usa :nombre de forma predeterminada.
    • Use comillas para hacer coincidir una cadena exacta (p. ej., :pieza "Pieza 1")
    • Los filtros se pueden combinar (p. ej. :nombre Profundidad :pieza "Pieza 1").
    • En la imagen de ejemplo se muestran los filtros disponibles en una configuración de Part Studio. Los ensamblajes y Variable Studios tienen otros filtros disponibles.

  2. Escriba el término de búsqueda en el campo Filtrar entradas después de la opción de búsqueda. Las entradas que no coinciden con el filtro se ocultan en el panel de configuración.
    Filtrar el panel de configuración por nombre de operación

  3. Utilice los íconos situados a la derecha del campo Filtro para refinar aún más lo que se muestra en el panel de configuración. Se pueden seleccionar múltiples opciones a la vez.
    Panel de configuración filtrado para mostrar solo los tipos de entrada de casilla de verificación

    • Botón de filtro Mostrar tablas de lista de entradas - Mostrar tablas de lista de entradas que coincidan con el filtro.

    • Botón de filtro Mostrar tablas de entrada de casilla de verificación - Mostrar tablas de entrada de casilla de verificación que coincidan con el filtro.

    • Botón de filtro Mostrar tablas de entrada de variables de configuración - Mostrar tablas de entrada de variables de configuración que coincidan con el filtro.

Puede copiar y pegar una entrada de configuración dentro y fuera de Part Studios, ensamblajes y Variable Studios. De este modo, compartir configuraciones entre diseños es rápido y sencillo.

  1. Abra el panel de configuración en el Part Studio, el ensamblaje o Variable Studio que contiene la entrada que desea copiar.

  2. Haga clic en el menú de elipsis del ajuste y seleccione Copiar ajuste. (También puede hacer clic en el menú de elipsis del panel de configuración y seleccionar Copiar todos los ajustes).
    Menú de elipsis Ajustes de configuración con la opción Copiar ajuste resaltada

  3. Abra el panel de configuración en la pestaña para pegar la entrada.

  4. Haga clic en la flecha situada junto a Configurar Part Studio/Ensamblaje/Variable Studio y seleccione Pegar entradas .
    Menú de tres puntos para ajustes de configuración
    Los ajustes se insertan en el panel Configuración.
    Ajustes de configuración pegados en un nuevo Part Studio

  5. Seleccione los parámetros que desea configurar en la nueva pestaña. Continúe leyendo para aprender cómo copiar ahora los valores y parámetros de entrada en las tablas de entrada.

Notas:

  • Puede copiar y pegar las entradas de configuración: entre Part Studios, ensamblajes y Variable Studios; dentro del mismo documento; y entre documentos diferentes.
  • Todos los nombres, condiciones de visibilidad, ID de FeatureScript y definiciones de variables se copian con el ajuste.
  • Los ajustes copiados estarán disponibles hasta que el usuario cierre sesión.
  • Las referencias entre el ajuste copiado y el ajuste pegado NO se conservan; una vez pegados, los cambios en el ajuste de configuración original NO se reflejan en los ajustes pegados.
  • Las condiciones de visibilidad pegadas se reparan (eliminan) automáticamente si la configuración de destino no tiene todos los ajustes necesarios para calcular la visibilidad.
  • Los ajustes de configuración que tienen los mismos ID internos de FeatureScript no se pegan. Para solucionarlo, puede eliminar el ajuste de configuración que tiene el mismo ID interno de FeatureScript y volver a pegarlo.

Para facilitar la adición o edición de valores, se puede copiar y pegar dentro y fuera de una configuración.

Para copiar valores y parámetros, haga lo siguiente:

  1. Abra el menú Ícono de Más menú para acceder al menú desplegable en la esquina superior derecha del panel de configuración.
  2. Seleccione Copiar tabla:

    Haga clic en el botón Más situado junto a una tabla de entrada de configuración

  3. Una vez copiada la tabla, puede pegarla en una hoja de cálculo:

    ejemplo de tabla recién copiada pegada en una hoja de cálculo

Tenga en cuenta que los nombres de las columnas también vienen con la tabla, como se muestra arriba. Ahora puede editar la tabla y copiar/pegarla de nuevo en Onshape:

  1. Seleccione solo las filas y las columnas con datos (no los nombres de columna o encabezados), como se muestra en azul a continuación:

    Edición de la nueva tabla

    También puede rellenar la tabla con filas vacías adicionales, si lo desea. Solo tiene que incluir las filas adicionales en la hoja de cálculo al seleccionar el comando copiar.

  2. Ejecute el comando Copiar.
  3. En la tabla Configuración Onshape, haga clic en la celda superior izquierda de la tabla.
  4. Ejecute el comando Pegar en el teclado:

    Pegar una tabla de configuraciones

Onshape reemplaza automáticamente los datos que estaban en las filas y columnas de la tabla de ajuste de configuración con los datos que se copiaron. Onshape también incluye las unidades predeterminadas para cada entrada, automáticamente.

Tenga en cuenta que si hay más filas copiadas de la hoja de cálculo que de la tabla de ajustes de configuración de Onshape, esas filas se incluirán en el pegado. Onshape crea las filas sobre la marcha.

Sin embargo, si hay más columnas copiadas de la hoja de cálculo que en la tabla de ajustes de configuración de Onshape, esas columnas no se incluyen en el pegado. Onshape aún no crea columnas sobre la marcha. Sin embargo, puede crear columnas adicionales (parámetros) en la tabla de configuración antes de pegarlas.

Las imágenes provienen de un elemento Part Studio configurado. Las opciones del menú contextual pueden diferir en un elemento Part Studio o elemento Variable Studio.

Menú contextual del panel de configuración

Para realizar ajustes en todas las tablas de entrada, haga clic en el botón de tres puntos Ícono de menú del área de filtro.

Menú contextual de elipsis del panel de configuración

  • Copiar todos los ajustes: permite copiar todos los ajustes y valores (filas) del panel de configuración. Luego, puede pegarlos en otro elemento Part Studio o panel de configuración de ensamblaje y añadir parámetros con el comando Copiar tabla. Consulte la sección Copiado y pegado de ajustes en esta página.

  • Contraer o expandir todos los ajustes: contre o expande todos los ajustes de configuración del panel Configuración.

Menú contextual de la tabla de entrada

Para realizar ajustes en una entrada de configuración, haga clic en el botón de tres puntos Ícono de menú. Las opciones del menú contextual variarán en función de si está configurando un estudio de piezas, un ensamblaje o un estudio de variables:

Menú desplegable Ajustes de configuración

  • Copiar tabla: permite copiar todo el ajuste de configuración. Luego, puede pegarla en una hoja de cálculo para registros o edición. También puede volver a pegar desde una hoja de cálculo en un ajuste de configuración. Consulte Copiado y pegado de valores y parámetros de ajuste en esta página.
  • Copiar ajuste: permite copiar los ajustes y los valores (filas). Luego, puede pegarlos en otro elemento Part Studio o panel de configuración de ensamblaje y añadir parámetros con el comando Copiar tabla. Consulte la sección Copiado y pegado de ajustes en esta página.
  • Subir o bajar: reordena el ajuste en el panel Configuración. También puede hacer clic y arrastrar los ajustes para reordenarlos.
  • Renombrar: permite renombrar el ajuste de configuración. También puede renombrar el ajuste según se describe en la sección Cómo cambiar el nombre de los ajustes de configuración más arriba.
  • Editar los ID de FeatureScript: (solo piezas y elementos Part Studio) En este cuadro de diálogo se cambiarán los identificadores internos de FeatureScript de la entrada de configuración. Haga clic en el interior de los cuadros de diálogo para cambiar los ID. Cuando termine, seleccione Romper referencia y cambie los ID en la esquina inferior derecha.

    Editar id. de FeatureScript

    Normalmente, este cuadro de diálogo solo es útil si necesita crear un Part Studio dentro de una operación FeatureScript personalizada.

  • Excluir de las propiedades: (solo piezas y elementos Part Studio). Consulte la sección Configuraciones: Cómo excluir configuraciones para que no afecten a las propiedades.
  • Condiciones de visibilidad: para obtener más información, consulte Condiciones de visibilidad.
  • Eliminar: seleccione esta acción para eliminar inmediatamente la entrada de configuración; no se emite ninguna advertencia.

Menú contextual Fila

menú contextual con clic secundario

Menú contextual Fila

Menú contextual Columna

Eliminación de ajustes de configuración

Menú contextual Columna

  • Cambiar a: al hacer clic derecho en una fila que no es el ajuste que se encuentra seleccionado, el elemento del menú aparece precedido por Cambiar a otro ajuste.
  • Establecer como predeterminado: si una fila no es actualmente el valor de ajuste predeterminado, establézcala como el nuevo valor predeterminado. El valor predeterminado actual se muestra junto al nombre del ajuste.
  • Duplicar fila: permite crear una fila duplicada, lo cual es especialmente práctico cuando se prepara para pegar un nuevo ajuste en esta. Consulte la sección Copiado y pegado de tablas dentro y fuera de ajustes de configuración de esta página.
  • Subir o bajar: mueve la fila seleccionada una fila hacia arriba o hacia abajo. También puede hacer clic y arrastrar para reordenar las filas.
  • Renombrar: cambia el nombre del ajuste.
  • Eliminar columna/fila: elimina la columna o fila seleccionada.

Puede hacer clic en las aristas de las columnas individuales de la tabla y arrastrarlas para cambiar su tamaño; en el caso de etiquetas de columna apiladas, haga clic en la etiqueta inferior, indicada en la ilustración anterior con la flecha azul, y arrástrela.

Las opciones de tolerancia se pueden usar junto con las configuraciones.

  1. Haga clic en el ícono de opciones de tolerancia () para hacer que la opción de la configuración sea tolerante al valor:

    Hacer que una opción sea tolerante al valor

  2. Haga clic en el ícono de flecha desplegable () situado a la izquierda del parámetro para definir los valores de Precisión y Tipo de la tolerancia.

    Selección de la configuración de las opciones de tolerancia a partir de un valor de opción

Consulte Opciones de tolerancia para obtener más información.

Para configurar una expresión de supresión dinámica, haga clic en Configurar operaciones en la entrada deseada y, a continuación, haga clic derecho en la operación correspondiente de la lista de operaciones y seleccione Configurar supresión (o Configurar supresión con...) del menú contextual para añadir la operación al panel de configuración. A continuación, puede editar la expresión directamente en el panel de configuración.
Función RMB > Configurar el menú contextual de expresiones
La expresión de supresión aparece en el panel de configuración

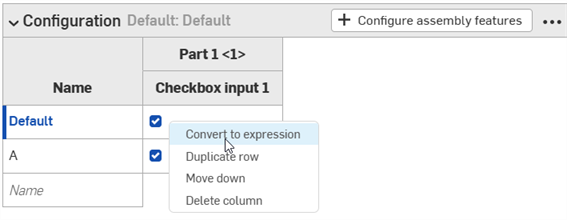

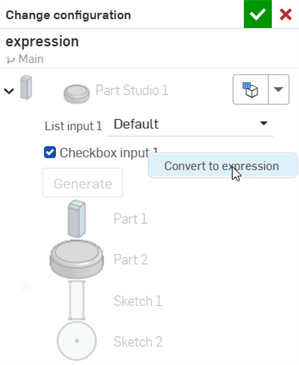

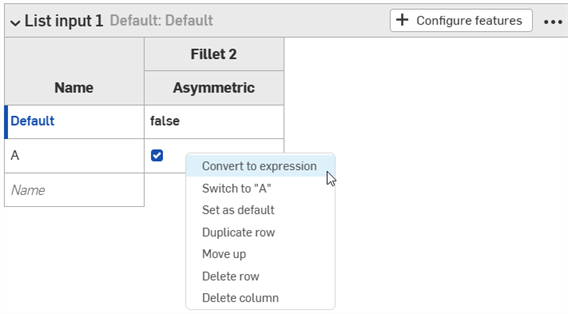

Para convertir una casilla de verificación en una expresión, haga clic derecho en la casilla del panel de configuración y, a continuación, haga clic en Convertir en expresión. A continuación, puede editar la expresión directamente en el panel de configuración. Para volver a convertirla en una casilla de verificación, haga clic derecho en la expresión y seleccione Convertir en casilla de verificación.

Casilla de verificación de configuración de RMB > Convertir en expresión

Si se elimina una supresión dinámica configurada de la operación, la expresión se convierte automáticamente en una casilla de verificación en el panel de configuración.
