Erstellen Sie Bauteilfamilien, indem Sie Variationen eines gesamten Part Studios oder eines bestimmten Bauteils erstellen. Jedes Feature, jeder Eintrag und sogar Bauteil-Eigenschaften, benutzerdefinierte Bauteil-Eigenschaften, Flächen- oder Bauteil-Aussehen und Skizzentexte sind konfigurierbar. So können Sie beispielsweise die Tiefe einer Extrusionsfunktion, die Anwendung eines Verrundungs-Features, die für eine Verrundung ausgewählten Flächen, das FeatureScript eines benutzerdefinierten Features sowie Bauteilnummern, Farben und Materialien konfigurieren.

Alle Features und Einträge, die Sie in einem Part Studio konfigurieren, werden als Konfiguration bezeichnet. Jedes Part Studio kann eine Konfiguration haben. Sie können aber mehrere Konfigurations-Einträge innerhalb einer Konfiguration erstellen. Das ist besonders dann hilfreich, wenn die Feature- oder Eintragswerte, die Sie konfigurieren möchten, in keiner Beziehung zueinander stehen. Wenn beispielsweise die Länge und der Durchmesser eines Bauteils in keinem Zusammenhang damit stehen, ob eine Verrundung angewendet wird, können Sie zwei Konfigurations-Einträge erstellen. Dies erhöht die Flexibilität und trägt dazu bei, die Konfigurations-Einträge einfach zu halten.

Die Konfigurations-Einträge, die Sie in einem Part Studio definieren, werden zu Optionen im Dialogfenster Einfügen, wenn Sie Bauteile in eine Baugruppe oder Zeichnung einfügen. Sie können beispielsweise Konfigurations-Einträge für die Erstellung verschiedener Radoptionen erstellen. Wenn Sie das Part Studio in eine Baugruppe einfügen, wählen Sie für jeden Konfigurations-Eintrag eine Option aus, um die gesamte einzufügende Part-Studio-Konfiguration anzugeben.

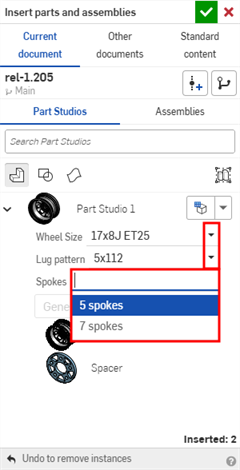

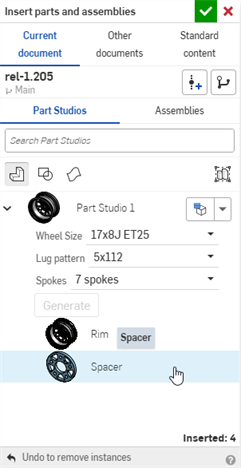

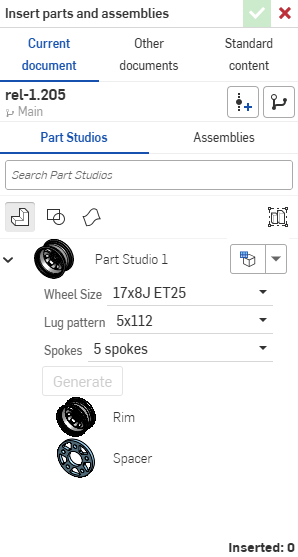

Beispiel für das Einfügen eines konfigurierten Part Studio in eine Baugruppe

Konfigurationen können nur in der Browser-Version erstellt werden, lassen sich aber unter iOS und Android anzeigen. Weitere Informationen zur Arbeit mit konfigurierten Bauteilen und Part Studios finden Sie unter Konfigurationen verwenden. Siehe auch Baugruppenkonfigurationen, Variable-Studio-Konfigurationen und Konfigurationen freigeben.

Wenn mehrere Personen dasselbe Dokument bearbeiten, sieht jede Person ihre eigene ausgewählte Konfiguration – außer wenn Sie im Folgemodus arbeiten. In diesem Fall sieht der Follower die ausgewählte Konfiguration der Person, der er folgt.

Konfigurationen werden nur in einem Browser erstellt (in einem Part Studio oder einer Baugruppe). Erstellen Sie Bauteilfamilien, indem Sie Variationen eines gesamten Part Studios oder eines bestimmten Bauteils erstellen. Sie können jedes Feature, jeden Parameterwert und sogar Bauteileigenschaften, benutzerdefinierte Bauteileigenschaften, Flächen- oder Bauteilaussehen und Skizzentext konfigurieren. So können Sie beispielsweise die Tiefe eines linearen Austragungs-Features, die Anwendung eines Verrundungs-Features, die für eine Verrundung ausgewählten Flächen, das FeatureScript eines benutzerdefinierten Features sowie Bauteilnummern, Farben und Materialien konfigurieren.

Alle Features und Parameter, die Sie in einem Part Studio konfigurieren, sind eine Konfiguration. Jedes Part Studio kann nur eine Konfiguration haben. Sie können jedoch mehrere Konfigurations-Beiträge innerhalb einer Konfiguration erstellen.

Die Konfigurationseingaben, die Sie in einem Part Studio definieren, werden zu Optionen im Dialogfenster „Einfügen“, wenn Sie Bauteile in eine Baugruppe oder Zeichnung einfügen.

In diesem Beispiel werden zwei Konfigurationen erstellt: eine neue Blechdickenkonfiguration und eine alternative Flanschkonfiguration. Wenn sich das Modell im Arbeitsbereich befindet, klicken Sie auf das Symbol „Konfiguration“, um die Konfigurations-Palette zu öffnen. Klicken Sie auf die Schaltfläche „Part Studio konfigurieren“. Geben Sie als Konfigurationsnamen „Blechdicke“ ein. Klicken Sie auf die Registerkarte, um eine neue Zeile zu erstellen, und geben Sie „Alternativer Flansch“ als zweiten Konfigurationsnamen ein. Jede Zeile ist eine andere Konfiguration.

Wenn die Zeile „Blechdicke“ ausgewählt ist, klicken Sie auf die Schaltfläche „Features konfigurieren“. Doppelklicken Sie auf das Feature, das den Parameter in der Feature-Liste enthält. Wählen Sie den Parameter aus, um ihn mit einer gestrichelten gelben Linie zu umranden, in diesem Fall den Parameter „Blechdicke“. In der Tabelle wird eine neue Spalte für den Parameter erstellt. Doppelklicken Sie auf die Tabellenzelle, und geben Sie einen neuen Wert ein. Wählen Sie als nächstes die Zeile „Flanschkonfiguration ändern“ aus, verwenden Sie das Flansch-Feature und geben Sie in der Tabelle alternative Werte für den Abstand und den Biegewinkel ein.

Um die Eingaben mit dem Modell zu testen, klicken Sie auf den Dropdown-Pfeil im Bereich „Konfigurationen“ in der Feature-Liste und wählen Sie die neuen Konfigurationen aus, um die Ergebnisse zu sehen. Das Modell wird aktualisiert und verwendet die neuen Eingabeparameter.

Terminology for working with configurations in Onshape

Öffnen Sie, wenn sich ein Modell oder eine Skizze im Arbeitsbereich befindet, die Konfigurationspalette:

  1. Klicken Sie unter dem Ansichtswürfel auf das Symbol der Konfigurationspalette (Symbol „Konfigurationen“).

  2. Die Konfigurationspalette wird geöffnet. Klicken Sie auf Part Studio konfigurieren, um einen Eintrag hinzuzufügen:

    So benennen Sie die verschiedenen Eingaben

    Standardmäßig ist das Caretzeichen links von „Konfiguration“ aufgeklappt. Klicken Sie auf das Caretzeichen, wenn Sie mit einem Abschnitt der Palette fertig sind, um diesen Abschnitt zu schließen.

  3. Klicken Sie in die erste Zeile, um sie zu aktivieren, und geben Sie die Namen der Eingabewerte in die erste Spalte ein. Drücken Sie die Tabulatortaste, um in die nächste Zeile zu wechseln. Der blaue Balken links neben der Zeile zeigt die aktuell gewählte Konfiguration im Part Studio an.

    Dieses Beispiel hat drei mögliche Konfigurationen: Short (kurz), Medium (mittel) und Tall (lang).

    Benannte Eintragswerte in der Konfigurationspalette

  4. Um ein Feature für den ausgewählten Eintragswert zu konfigurieren, klicken Sie auf Features konfigurieren.
  5. Klicken Sie in der Features-Liste auf das zu konfigurierende Feature und wählen Sie den Parameter aus. Der Parameter ist mit einer gestrichelten gelben Linie umrandet und für diesen Parameter wird eine neue Spalte erstellt.

    In diesem Beispiel klicken wir in der Features-Liste auf das Extrudieren-Feature und wählen im Dialogfenster „Linear austragen“ den Parameter Depth (Tiefe) aus. Der Parameter ist im Dialogfenster gelb hervorgehoben und eine neue Spalte wird zur Tabelle hinzugefügt.

    Auswahl des Tiefe-Parameters im Extrudieren-Dialogfenster als Konfigurationsparameter

    Der Name der Spalte besteht standardmäßig aus dem Feature-Namen (als übergeordneter Titel) und dem Parameternamen (als untergeordneter Titel). In diesem Fall ist Extrude 1 (Linear austragen 1) der Feature-Name und Depth (Tiefe) der Feldname.

    Gehen Sie mit der Maus über die Felder im Feature-Dialogfenster, um zu sehen, welche Parameter konfiguriert werden können. Die Parameter, die für die Konfiguration verfügbar sind, werden gelb hervorgehoben, wenn Sie den Mauszeiger darüber bewegen.

  6. So bearbeiten Sie einen konfigurierten Parameter:
    • Um einen Wert zu bearbeiten, doppelklicken Sie darauf und geben dann den neuen Wert ein.
      In diesem Beispiel legen wir die Tiefen für unsere drei Eintragswerte fest:

      Auswahl des Tiefe-Parameters im Extrudieren-Dialogfenster als Konfigurationsparameter

    • Um eine Auswahl in einem Dialogfenster zu bearbeiten, doppelklicken Sie auf den konfigurierten Parameter in der Tabelle, wodurch das Feature-Dialogfenster geöffnet wird.

      Der Parameter im Feature-Dialogfenster ist blau hervorgehoben. Entfernen Sie alle unerwünschten Auswahlen und treffen Sie Ihre neuen Auswahlen auf dem Modell oder in der Skizze. Klicken Sie im Feature-Dialogfenster auf das grüne Häkchen, um es zu schließen.

      Auswahl einer Kante zum Flanschen im Flansch-Dialogfenster als Konfigurationsparameter

  7. Wenn Sie mit der Definition der Konfigurationen fertig sind, klicken Sie im gelben Banner auf die Schaltfläche Beenden.
  8. Um dem Eintrag einen weiteren Parameter (Spalte) hinzuzufügen, wiederholen Sie die Schritte 4–7.

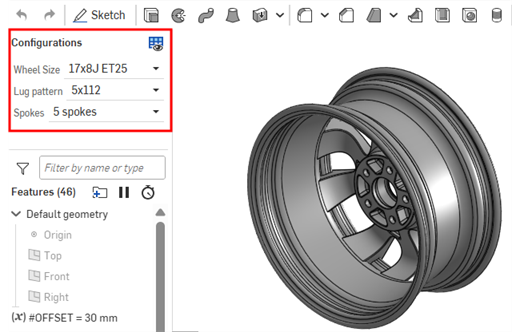

  9. Zum Testen der Einträge mit dem Modell wählen Sie diese im linken Bereich unter Konfigurationen mit dem Abwärtspfeil aus dem Menü aus:

    Wählen Sie in der Feature-Liste (unter Konfigurationen) mit dem Pfeil nach unten eine Menü-Option aus.

Das Modell sollte entsprechend aktualisiert werden. Ist das nicht der Fall, überprüfen Sie die Designabsicht des Modells sowie die Genauigkeit der Auswahl bei der Konfigurationsdefinition.

Kreuzreferenzierung von konfigurierten Features

Bewegen Sie den Mauszeiger über ein Feature in der konfigurierten Tabelle, um das Feature im Modellbereich anzuzeigen (siehe unten):

Eine Part-Studio-Konfiguration kann einen oder mehrere Konfigurations-Einträge enthalten. Die Schritte oben erklären, wie Sie einen Konfigurations-Eintrag als Listentyp erstellen, der zu einer Liste von Konfigurationsmöglichkeiten beim Einfügen eines Bauteils in eine Baugruppe oder Zeichnung führt. Sie können mehr als einen solcher Konfigurations-Einträge erstellen (damit der Eintrag nicht zu kompliziert wird oder Einträge nicht doppelt vorhanden ist). Auch unterschiedliche Arten von Einträgen, wie Konfigurationsvariablen oder Kontrollkästchen sind möglich. Sie können auch Einträge von anderen Part Studios oder Baugruppen in das aktuelle Dokument oder in ein externes Dokument einfügen.

Sobald Sie einen Konfigurations-Eintrag definiert haben (mithilfe der obigen Schritte), können Sie mit der Schaltfläche Schaltfläche „Konfigurationseingabe hinzufügen“ unten in der Konfigurationspalette weitere Konfigurations-Einträge erstellen:

Weitere Konfigurationseingaben erstellen

Beim Erstellen von Konfigurations-Einträgen können Sie den Typ des hinzuzufügenden Eintrags angeben:

  • Liste: Erstellt eine Liste von Feature-Einträge im Part Studio und wird als eine Auswahlliste dargestellt, wenn Sie das Bauteil (oder die Bauteile) in eine Baugruppe oder Zeichnung einfügen. (Dieser Typ wird oben erklärt.)
  • Kontrollkästchen: erstellt ein Kontrollkästchen, um Features wie Verrundungen und Fasen ein- oder auszuschalten sowie Features zu unterdrücken oder nicht mehr zu unterdrücken. Dieser Typ bietet ein Kontrollkästchen zum Aktivieren/Deaktivieren während des Einfügens. Verwenden Sie nach der Erstellung die Schaltfläche „+Features konfigurieren“, um das oder die zugehörigen Features auszuwählen.
  • Konfigurationsvariable: Erstellt eine Variable, die in jedem Feature und im FeatureScript verwendet werden kann. Arten von Variablen sind: Länge, Winkel, Ganzzahl, reelle Zahl und Text. Geben Sie den Wert der Variable zum Zeitpunkt des Einfügens ein.
  • Einträge einfügen: Fügt Einträge aus einem anderen Part Studio oder einer anderen Baugruppe in dieses Dokument oder ein anderes Dokument ein. Siehe Einträge kopieren und einfügen.

Bei einer Erstellung auf diese Weise wird das Dialogfenster „Listeneingabe“ angezeigt. Der Name, den Sie der Konfigurationseingabe geben, wird zu einer Systemvariablen. Dies unterscheidet sich vom Namen, der mit den oben genannten Schritten erstellt wird. Dieser Name ist keine Systemvariable.

  1. Klicken Sie auf den Schaltfläche „Konfigurationseingabe hinzufügen“-Pfeil und wählen Sie Liste aus. Zum Konfigurationsbereich wird ein neuer Eintrag hinzugefügt.

    Flansch-Feature, wobei das Feld mit den Kanten oder Seitenflächen zum Flanschabschnitt ausgewählt ist

  2. Konfigurieren Sie die Parameter gemäß den Schritten im obigen Abschnitt Grundlegende Schritte.
  1. Klicken Sie auf den Schaltfläche „Konfigurationseingabe hinzufügen“-Pfeil und wählen Sie Kontrollkästchen aus. Das Dialogfenster für Einträge per Kontrollkästchen wird geöffnet.

    Dialogfenster „Kontrollkästchen-Eingabe“

  2. Geben Sie einen Namen für die Eingabe ein.

    Die Konfigurationseingabe hat eine Spalte mit einer leeren und einer markierten Kontrollkästchen-Zeile:

    Beispiel für ein Konfigurations-Eingabe-Kontrollkästchens

  3. Um einen Parameter zu konfigurieren, klicken Sie auf Schaltfläche „Features konfigurieren hinzufügen“.

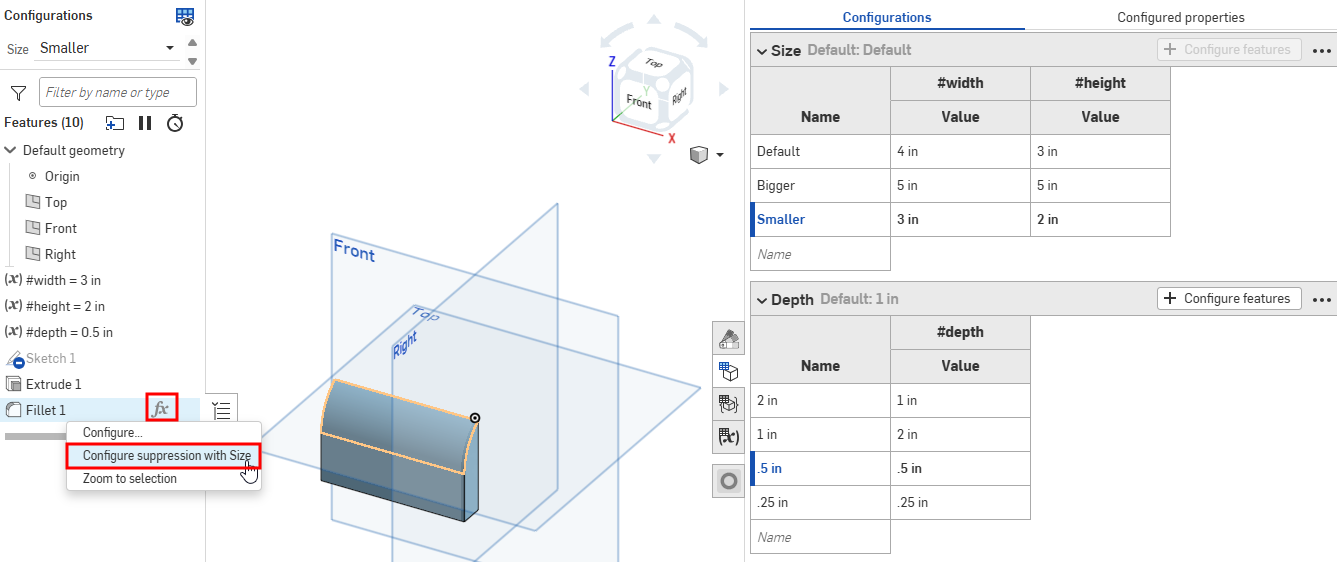

  4. Klicken Sie in der Feature-Liste auf das Feature, das den Parameter enthält, und wählen Sie den Parameter aus. Der Parameter wird dann mit einer gelbgestrichelten Linie eingerahmt und eine neue Spalte wird für diesen Parameter in der Tabelle erstellt. (Parameter, die in einem anderen Eintrag konfiguriert sind, werden mit einer gelbgestrichelten Linie dargestellt und können nicht konfiguriert werden.)

    In diesem Beispiel wird „Nicht mehr unterdrücken“ als ein Konfigurations-Eintragsparameter verwendet.

  5. Klicken Sie auf X-Symbol, um das Dialogfenster „Feature“ zu schließen.

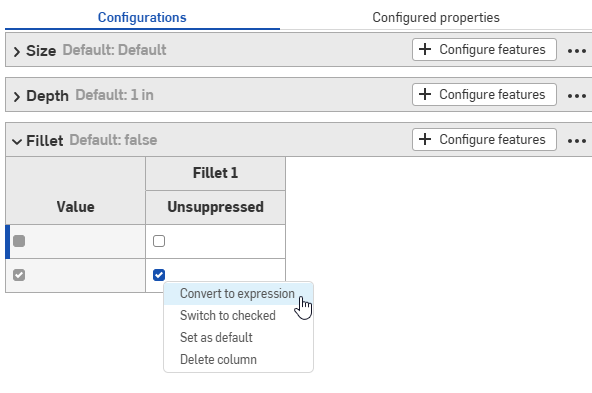

  6. In der Konfigurations-Eintragtabelle hat die Parameter-Spalte zwei Zeilen. Beide verfügen über aktivierte Kontrollkästchen. Deaktivieren Sie das Kontrollkästchen neben dem deaktivierten Kästchen in der ersten Spalte, damit die Tabelle so aussieht:

    Beispiel einer Konfigurationstabelle

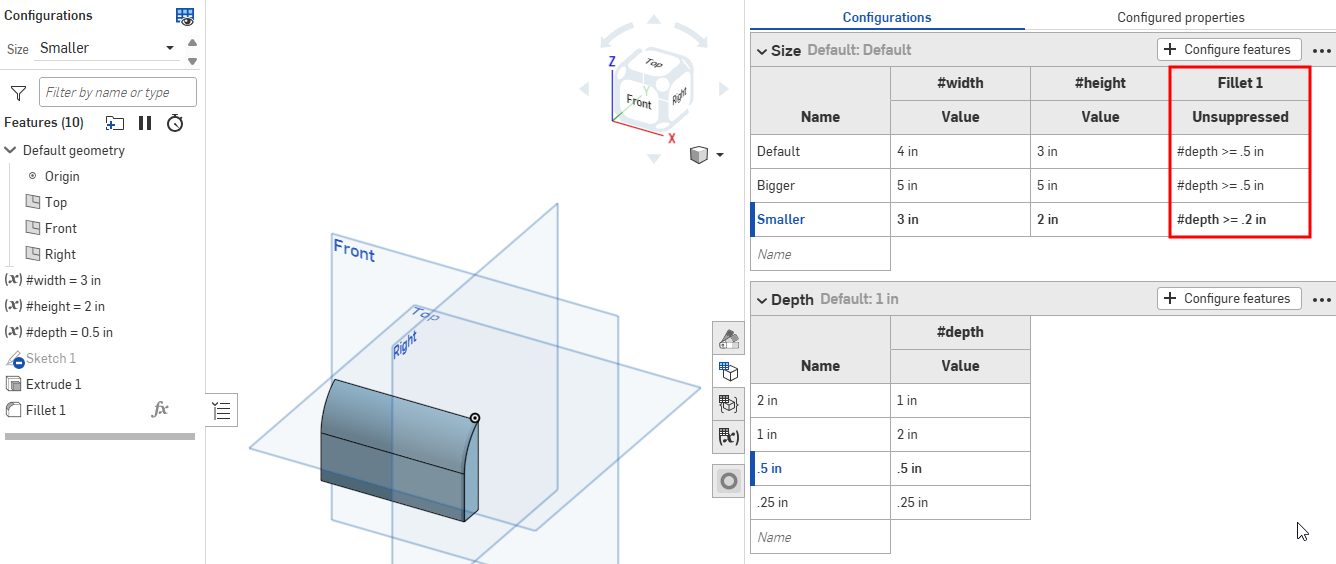

In der Konfigurationsliste über der Feature-Liste ist diese Konfigurationseingabe durch ein Kontrollkästchen dargestellt, in dem „Linear austragen“ aktiviert (Unterdrückung aufgehoben) oder deaktiviert (unterdrückt) ist.

  1. Klicken Sie auf den Pfeil rechts von der Schaltfläche Schaltfläche „Konfigurationseingabe hinzufügen“.
  2. Wählen Sie Schaltfläche „Konfigurationsvariable“ aus.
  3. Geben Sie einen Namen für die Variableneingabe ein (dies wird im System zu einer echten Variable, auf die bei der Verwendung von #<variable-name> Bezug genommen wird).
  4. Wählen Sie einen Variablentyp aus: Länge, Winkel, Ganzzahl, reelle Zahl und Text. Text kann jede Art von Text sein, der in einem benutzerdefinierten FeatureScript verwendet werden kann.
  5. Geben Sie Werte für den ausgewählten Variablentyp ein.
  6. Klicken Sie auf das Häkchen, um Ihre Definition zu speichern.
  7. Variable auf ein Feature anwenden:
    1. Doppelklicken Sie auf ein Feature in der Feature-Liste, um es zu öffnen.
    2. Bei einer Skizze können Sie auf eine Bemaßung rechtsklicken und „Bemaßungen konfigurieren“ und dann entweder Konfiguration oder Auf #<variable-name> setzen auswählen.

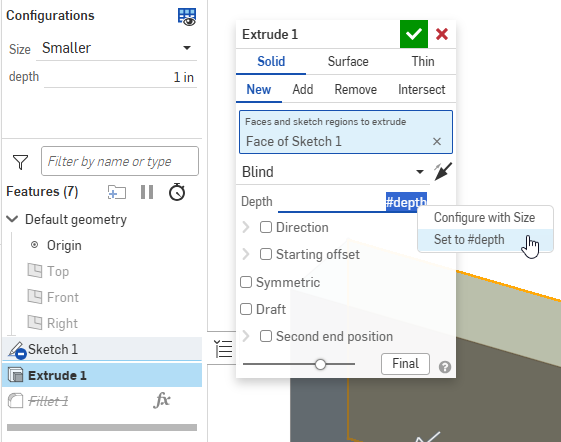

    Beispiel für das Rechtsklicken auf eine Bemaßung zum Auswählen von „Bemaßungen konfigurieren“

    1. Schließen Sie das Feature-Dialogfenster.
    2. Testen Sie den Wert, indem Sie ihn in der Konfigurationsliste oberhalb der Feature-Liste links auf der Seite auswählen.

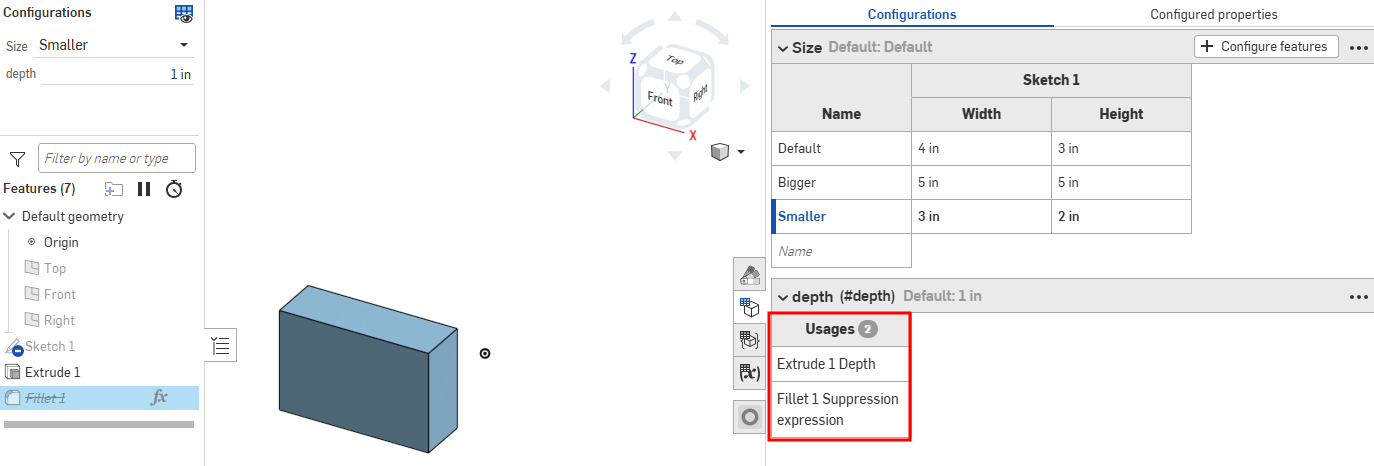

      Screenshot der Konfigurationsliste in einem Part Studio

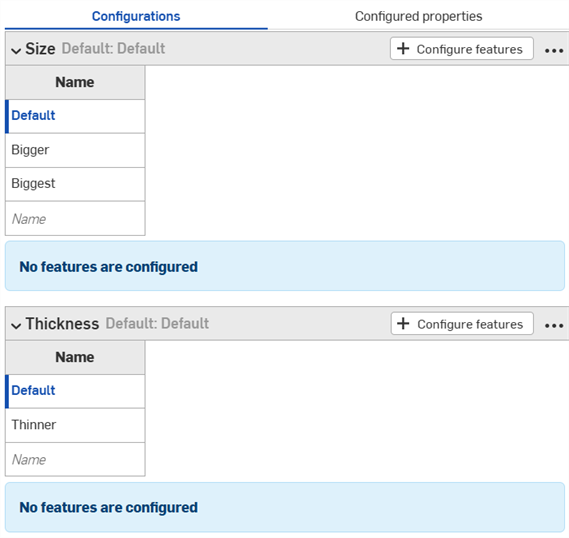

Konfigurationstabellen und -eingaben in einem Part Studio, das von einem Spiegel-Feature für Baugruppen abgeleitet ist, dienen nur zur Ansicht und werden aus dem Quell-Part-Studio referenziert. Diese Konfigurationstabellen und -eingaben müssen in der Registerkarte des Quell-Part-Studios bearbeitet werden.

Um einen Konfigurations-Eintrag oder einen Eintragsparameter (Spalte) umzubenennen, bewegen Sie den Mauszeiger über den aktuellen Namen, bis der I-Cursor angezeigt wird. Klicken Sie, um den aktuellen Text auszuwählen, geben Sie den neuen Text ein und drücken Sie dann die Eingabetaste.

Konfigurationen umbenennen

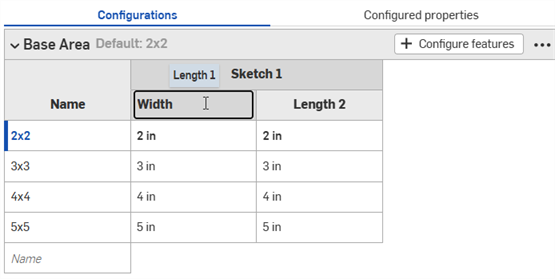

Konfigurations-Eintrag umbenennen Konfigurations-Eintragsparameter umbenennen

Parameter für Konfigurations-Einträge (Spalten) können nur für Skizzen-Features umbenannt werden.

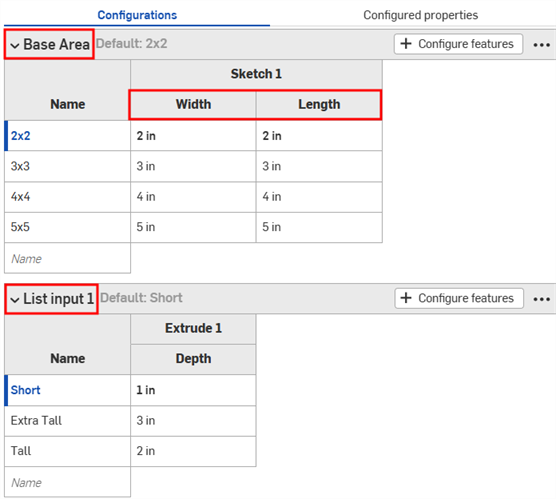

Die einzigen Konfigurationsbezeichnungen, die zum Umbenennen verfügbar sind, sind die Parameter für den Konfigurations-Eintrag und den Eintrag für das Feature „Skizze“.

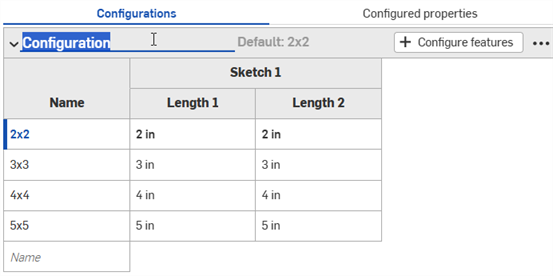

Konfigurations-Einträge können auch über das Kontextmenü umbenannt werden.

Kontextmenüs

Um Anpassungen an einemr Konfigurations-Eintrag vorzunehmen, klicken Sie auf die Dreipunkt-Schaltfläche. Menü-Symbol

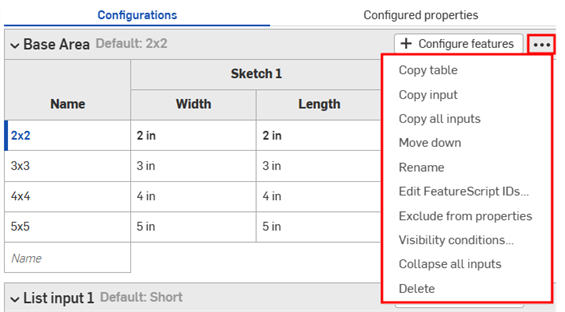

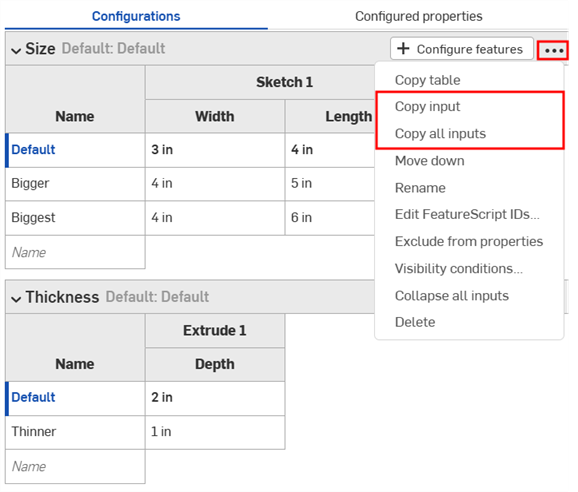

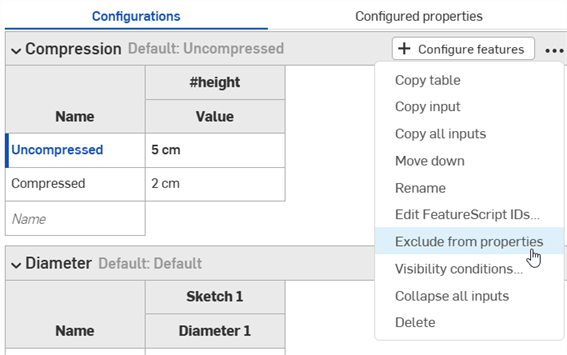

Dropdown-Menü für Konfigurations-Einträge

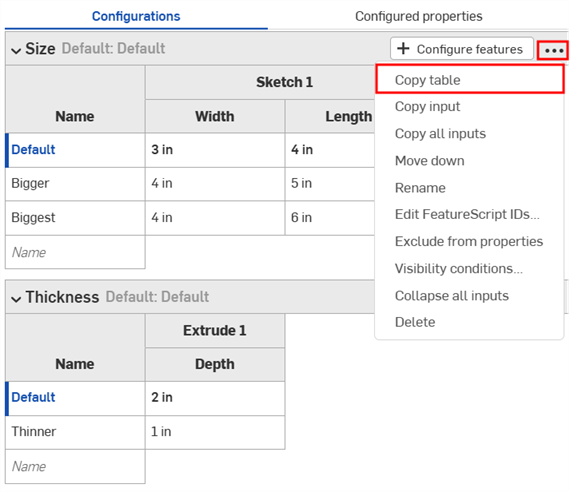

  • Tabelle kopieren: Kopiert den gesamten Konfigurations-Eintrag. Sie können ihn dann zur Aufzeichnung oder Bearbeitung in eine Tabelle einfügen. Sie können auch aus einer Tabelle wieder etwas in einen Konfigurations-Eintrag einfügen. Siehe Eintragwerte und Parameter kopieren und einfügen.
  • Eintrag kopieren: Kopiert den Eintrag und die Werte (Zeilen). Sie können diese dann in die Konfigurationspalette von Part Studio oder Assembly einfügen und Parameter mit dem Befehl „Tabelle kopieren“ hinzufügen. Siehe Einträge kopieren und einfügen.
  • Alle Einträge kopieren: Kopiert alle Einträge und Werte (Zeilen) in der Konfigurationspalette. Sie können diese dann in die Konfigurationspalette eines anderen Part Studios oder der Bauteils einfügen und Parameter mit dem Befehl „Tabelle kopieren“ hinzufügen. Siehe Einträge kopieren und einfügen.
  • Nach oben/unten verschieben: Ordnet den Eintrag im Konfigurationsbereich neu an. Sie können die Einträge auch anklicken und ziehen, um sie neu anzuordnen.
  • Umbenennen: Ändert den Namen es Konfigurations-Eintrags. Alternativ siehe Abschnitt Konfigurationen umbenennen.
  • FeatureScript-IDs bearbeiten: Dieses Dialogfenster ändert die internen FeatureScript-IDs des Konfigurations-Eintrags. Klicken Sie in die Dialogfenster, um die IDs zu ändern. Wenn Sie fertig sind, wählen Sie unten rechts „Referenzen entfernen und IDs ändern“ aus.

    FeatureScript-IDs bearbeiten

    Dieses Dialogfenster ist meist nur dann nützlich, wenn Sie ein Part Studio innerhalb eines benutzerdefinierten FeatureScript-Features erstellen müssen.

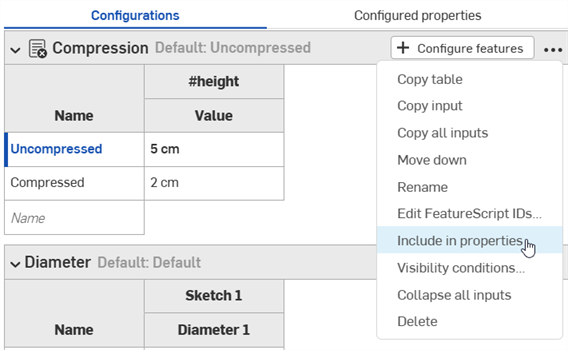

  • Aus Eigenschaften ausschließen: Weitere Informationen finden Sie unter Konfigurationen ausschließen, die sich auf Eigenschaften auswirken.

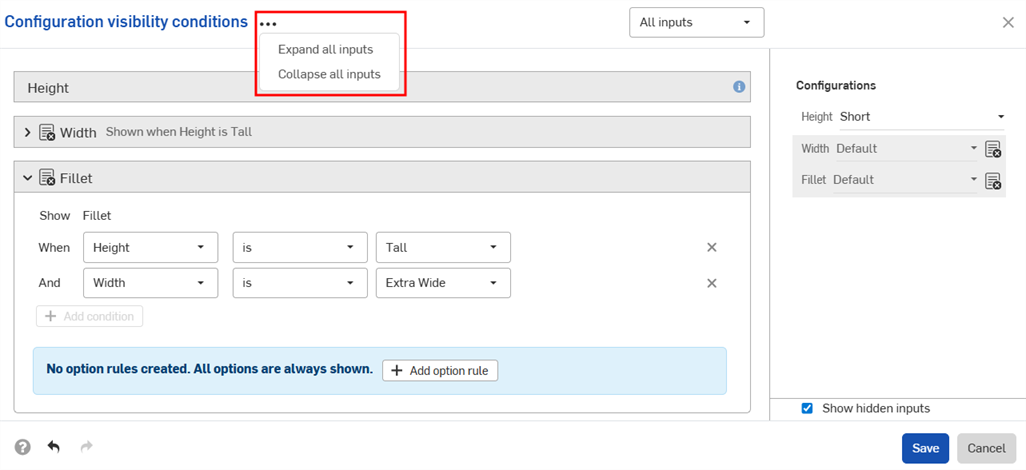

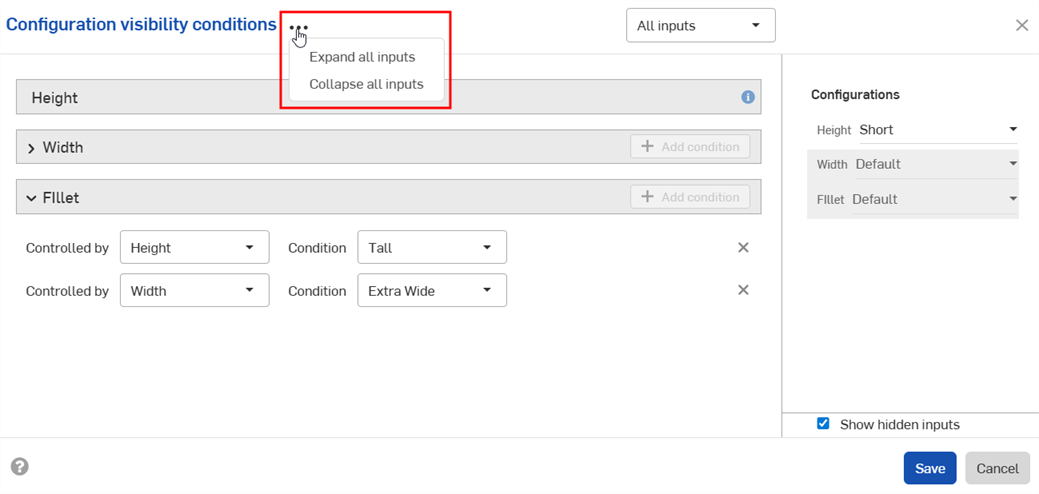

  • Alle Einträge reduzieren/erweitern: Zeigt weniger oder mehr Details aller Konfigurations-Einträge im Konfigurationsbereich an.
  • Sichtbarkeitsbedingungen: siehe Sichtbarkeitsbedingungen einstellen.
  • Löschen: zum Entfernen der Konfigurationseingabe ohne vorherigen Warnhinweis.

Verwenden Sie für alle Tabellen das Kontextmenü (durch Rechtsklicken), um an Zeilen oder Spalten zu arbeiten:

Konfigurationseingaben löschen

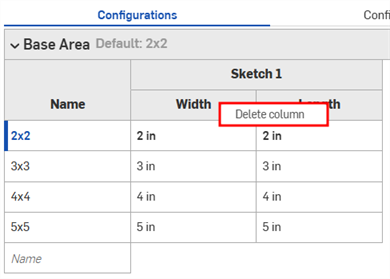

Spalten-Kontextmenü

Rechtsklick-Kontextmenü

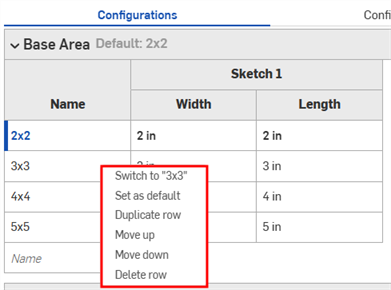

Zeilen-Kontextmenü

  • Wechseln zu: Wenn Sie mit der rechten Maustaste auf eine Zeile klicken, die nicht der aktuell ausgewählte Eintrag ist, steht vor dem Objekt Wechseln zu. Das bedeutet, dass Sie zu einem anderen Eintrag wechseln können.

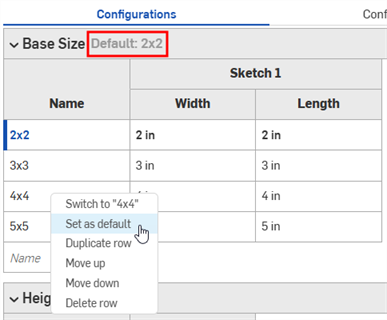

  • Als Standard festlegen: Wenn eine Zeile derzeit nicht der Standardeintragswert ist, legen Sie sie als neuen Standardwert fest. Die aktuelle Standardeinstellung wird neben dem Eintragsnamen angezeigt.

    Der Standardwert wird neben dem Namen des Eintrags angezeigt.

  • Zeile duplizieren: erstellt eine doppelte Zeile. Dies ist besonders praktisch, wenn Sie einen neuen Eintrag in diesen einfügen möchten. Weitere Informationen finden Sie weiter unten im Abschnitt In und aus Konfigurations-Einträgen kopieren und einfügen.
  • Nach oben/unten verschieben: Verschiebt die ausgewählte Zeile eine Zeile nach oben oder unten. Sie können auch klicken und ziehen, um die Zeilen neu anzuordnen.
  • Umbenennen: zum Vergeben eines neuen Namens für den Eintrag.
  • Spalte/Zeile löschen: entfernt die ausgewählte Spalte oder Zeile.

Sie können auf Spaltenkanten der Tabelle klicken und sie ziehen, um die Größe der Tabelle anzupassen. Im Falle von gestapelten Spaltenbezeichnungen klicken Sie auf die unterste Bezeichnung und ziehen Sie sie. Siehe blauer Pfeil in der Abbildung oben.

Im Dialogfenster Sichtbarkeitsbedingungen für Konfigurationen können Sie Ihren Konfigurationen Logik hinzufügen, um die Verfügbarkeit bestimmter Einträge und Optionen zu steuern.

Dialogfenster mit den Konfigurationsbedingungen, das drei Optionsregeln für eine Eingabe anzeigt

Stellen Sie sich ein Bauteil mit zwei Einträgen vor: Höhe und Breite.

Part Studio mit zwei Konfigurationsoptionen für Höhe und Breite

Standardmäßig kann ein Bauteil mit beliebiger Höhe jede Breite haben. Nehmen wir jedoch an, die Option „Extrabreit“ ist nur für die Höhe „Hoch“ verfügbar. In diesem Fall können wir die Bedingungen festlegen, unter denen der Eintrag für Breite sichtbar ist.

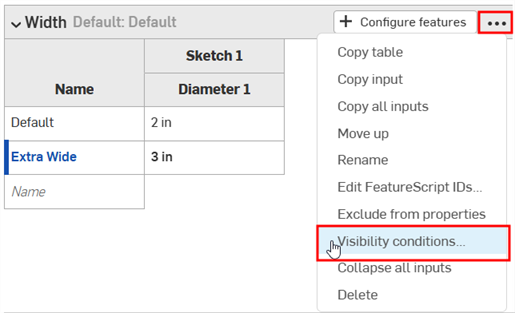

  1. Klicken Sie im Bereich Konfiguration auf die Schaltfläche mit den drei Punkten der Konfiguration und wählen Sie im Menü die Option Sichtbarkeitsbedingungen aus.

    Menü mit weiteren Optionen im Bereich „Konfigurationen“ mit hervorgehobenen Sichtbarkeitsbedingungen

    Das Dialogfenster Sichtbarkeitsbedingungen für Konfigurationen wird geöffnet. Im rechten Bereich wird eine Vorschau der aktuell ausgewählten Konfigurationen angezeigt. Sie können die ausgewählten Optionen in diesem Bereich direkt ändern, um eine Vorschau Ihrer Einstellungen anzuzeigen.

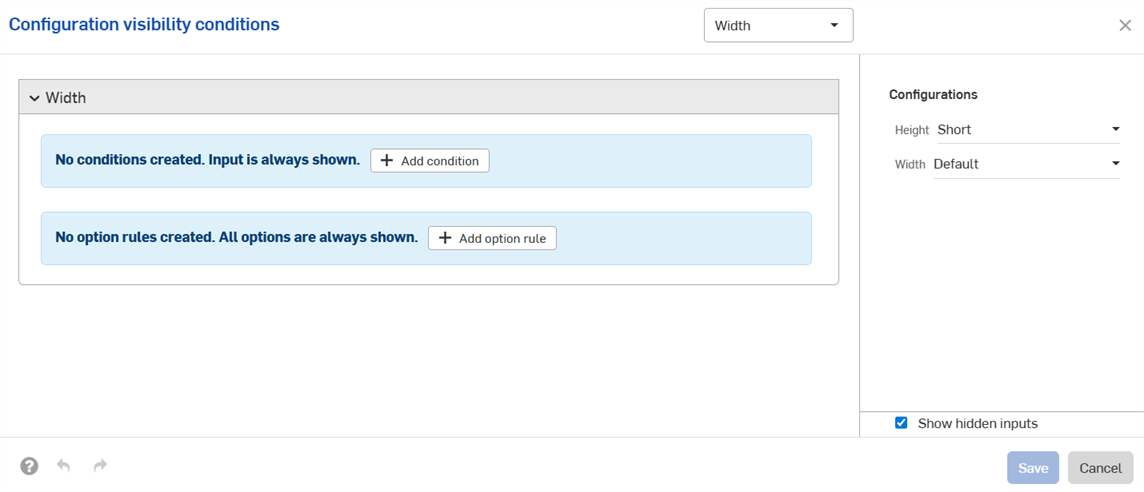

    Dialogfenster „Standardkonfigurationsbedingungen“

  2. Klicken Sie auf Bedingung hinzufügen.
  3. Klicken Sie auf das erste Dropdown-Menü und wählen Sie den Eintrag aus, der die Sichtbarkeit dieses Eintrags steuern soll. In diesem Beispiel wählen wir den Eintrag „Höhe“ aus.
  4. Wählen Sie in der zweiten Dropdown-Liste entweder aus, ob bestimmte Optionen ausgewählt werden sollen (mit ist oder ob ein Bereich von Optionen zur Auswahl steht (mit liegt zwischen):
    • Ist: Klicken Sie auf das dritte Dropdown-Menü, das dann angezeigt wird, und wählen Sie mindestens eine zulässige Option für den Eintrag aus.
    • Liegt zwischen: Klicken Sie auf das erste Dropdown-Menü und wählen Sie die erste zulässige Option des Bereichs aus. Klicken Sie auf das zweite Dropdown-Menü und wählen Sie die letzte zulässige Option des Bereichs aus.

      In diesem Beispiel ist der Eintrag „Breite“ nur für die Höhe „Hoch“ verfügbar. Die Vorschau auf der rechten Seite wird aktualisiert, um Ihre Auswahl widerzuspiegeln. In der Abbildung unten können Sie sehen, dass der Eintrag „Breite“ für die Standardhöhe nicht mehr verfügbar ist.

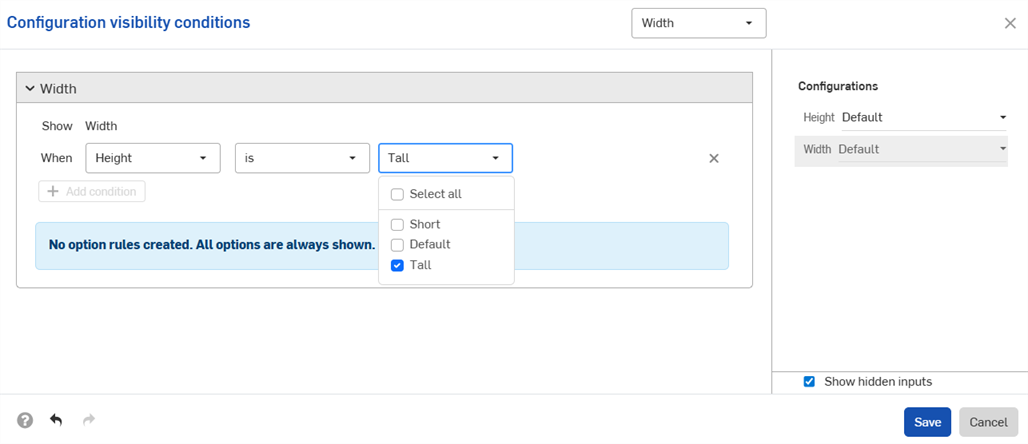

      Dialogfenster „Konfigurationsbedingungen“ mit einer hinzugefügten Bedingung

  5. Klicken Sie auf Speichern. Jetzt ist der Eintrag für die Breite nur sichtbar, wenn die Höhe „Hoch“ ausgewählt ist. In der Breiten-Eintragstabelle wird das Symbol Symbol „Sichtbarkeitsbedingungen“ für Sichtbarkeitsbedingungen angezeigt.

    Menü mit weiteren Optionen im Bereich „Konfigurationen“ mit hervorgehobener Sichtbarkeitsbedingung

    Sichtbarkeitsbedingungen bei einem Konfigurationsbeispiel mit einer mittleren Höhe ohne angezeigte Breitenoptionen

    Beispiel für Sichtbarkeitsbedingungen, das zeigt, dass beide Breiten für die Höhe „Hoch“ verfügbar sind

    Beispiel für Sichtbarkeitsbedingungen, das eine Höhe „Hoch“ mit der Breite „Extrabreit“ zeigt

Mithilfe der Optionsregeleinstellungen im Dialogfenster Sichtbarkeitsbedingungen für Konfigurationen können Sie die Bedingungen angeben, unter denen bestimmte Optionen angezeigt werden sollen.

Die Logik der Optionsregeln kann nur für Listeneinträge festgelegt werden.

  1. Erweitern Sie im Dialogfenster Sichtbarkeitsbedingungen für Konfigurationen einen Eintrag und klicken Sie auf Optionsregel hinzufügen. Ein neuer Abschnitt erscheint im Dialogfenster:

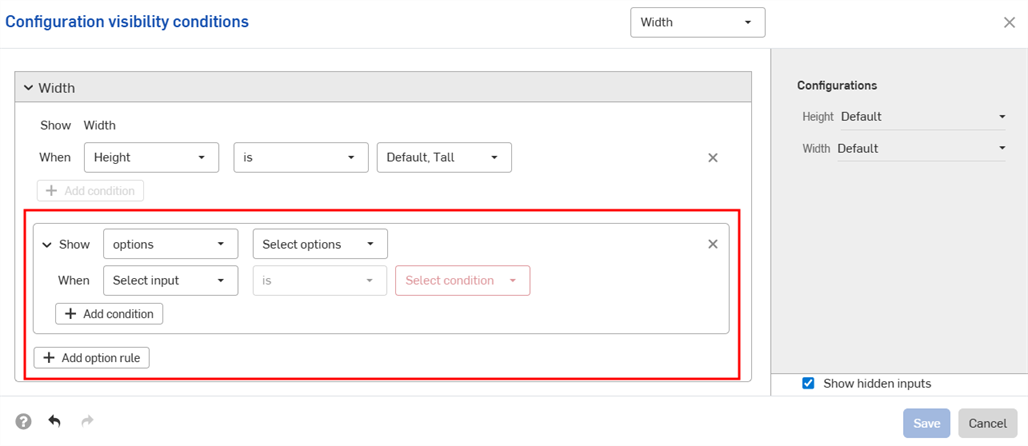

    Dialogfenster mit den Sichtbarkeitsbedingungen für die Standardkonfiguration mit hervorgehobener Schaltfläche „Optionsregel hinzufügen“
  2. Wählen Sie in der Zeile Anzeigen die Optionen aus, die gesteuert werden.
    • Optionen: Klicken Sie auf das angezeigte Dropdown-Menü und wählen Sie mindestens eine Option aus, für die Sie Bedingungen festlegen möchten.
    • Bereich: Klicken Sie auf das erste Dropdown-Menü und wählen Sie die erste Option des Bereichs aus. Klicken Sie auf das zweite Dropdown-Menü und wählen Sie die letzte Option des Bereichs aus. Bereiche schließen die spezifischen Optionen ein, überlappende Bereiche sind zulässig.
  3. In der Zeile Wenn:
    1. Wählen Sie den Eintrag aus dem ersten Dropdown-Menü aus.
    2. Wählen Sie entweder ist für bestimmte Optionen oder liegt zwischen aus, um einen Bereich von Optionen auszuwählen.
      • Ist: Klicken Sie auf das angezeigte Dropdown-Menü und wählen Sie mindestens einen zulässigen Wert für die Option aus.
      • Liegt zwischen: Klicken Sie auf das erste Dropdown-Menü und wählen Sie die erste zulässige Option des Bereichs aus. Klicken Sie auf das zweite Dropdown-Menü und wählen Sie die letzte zulässige Option des Bereichs aus.

  4. Fügen Sie der Konfiguration weitere Logik hinzu, indem Sie auf Bedingung hinzufügen klicken und diese Schritte wiederholen.

    Bedingungen innerhalb einer Optionsregel werden als UND-Anweisungen zusammengefasst; alle Bedingungen müssen erfüllt sein, damit die gesteuerten Optionen sichtbar sind.

  5. Fügen Sie Bedingungen für andere Optionen hinzu, indem Sie erneut auf Optionsregel hinzufügen klicken.
  6. Klicken Sie auf Speichern.

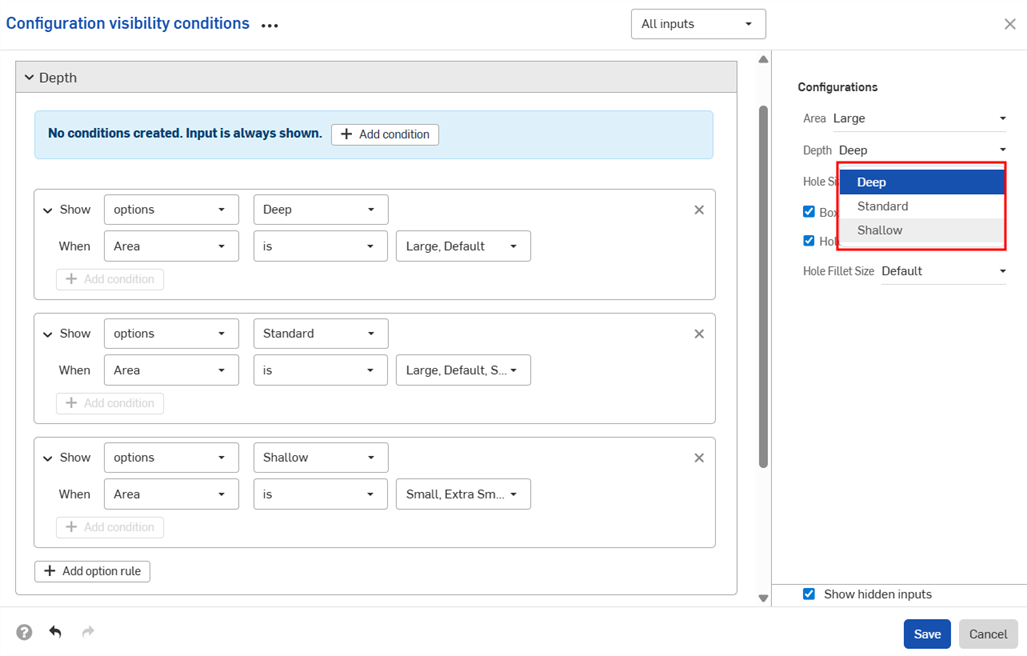

Im folgenden Beispiel ist die Option „Tief“ nur zulässig, wenn der Bereich auf „Standard“ oder größer eingestellt ist. Die Option „Standard“ ist nur zulässig, wenn der Bereich „Groß“, „Standard“ oder „Klein“ ist. Die Option „Flach“ ist nur zulässig, wenn der Bereich auf „Klein“ oder „Kleiner“ gesetzt ist:

Dialogfenster mit den Konfigurationsbedingungen, das drei Optionsregeln für eine Eingabe anzeigt

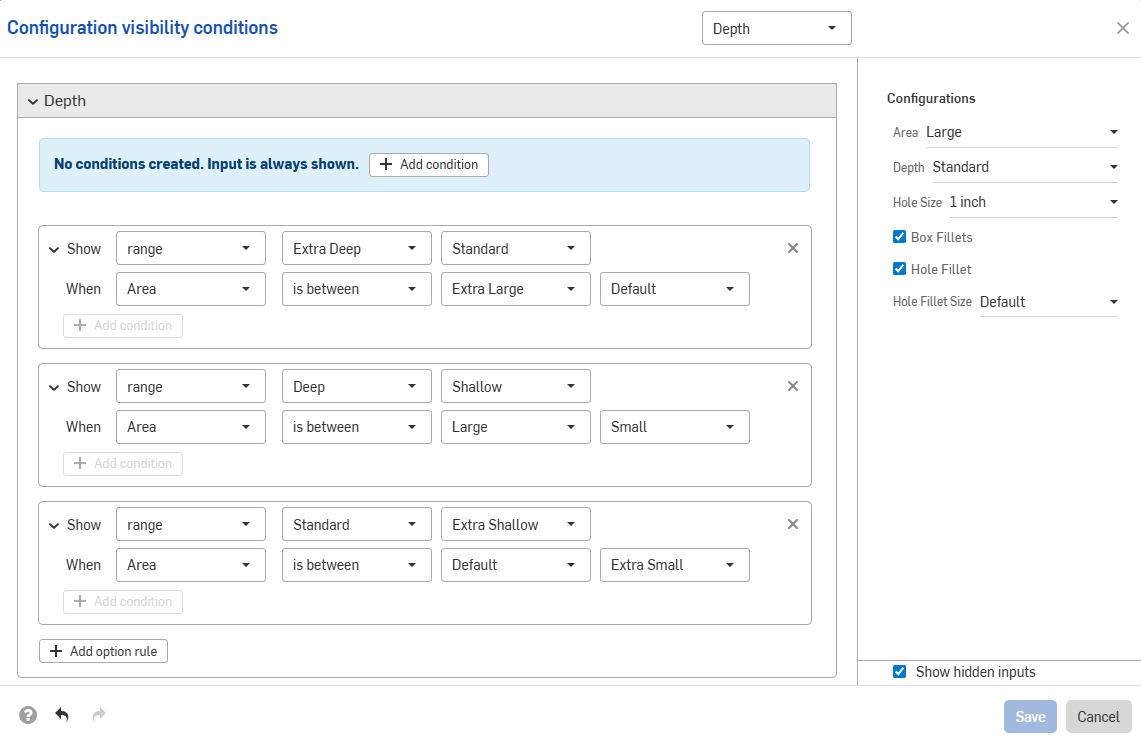

Das nächste Beispiel verwendet überlappende Bereiche, um Sichtbarkeitsbedingungen zu spezifizieren:

Dialogfenster mit den Konfigurationsbedingungen, das drei Optionsregeln für eine Eingabe anzeigt

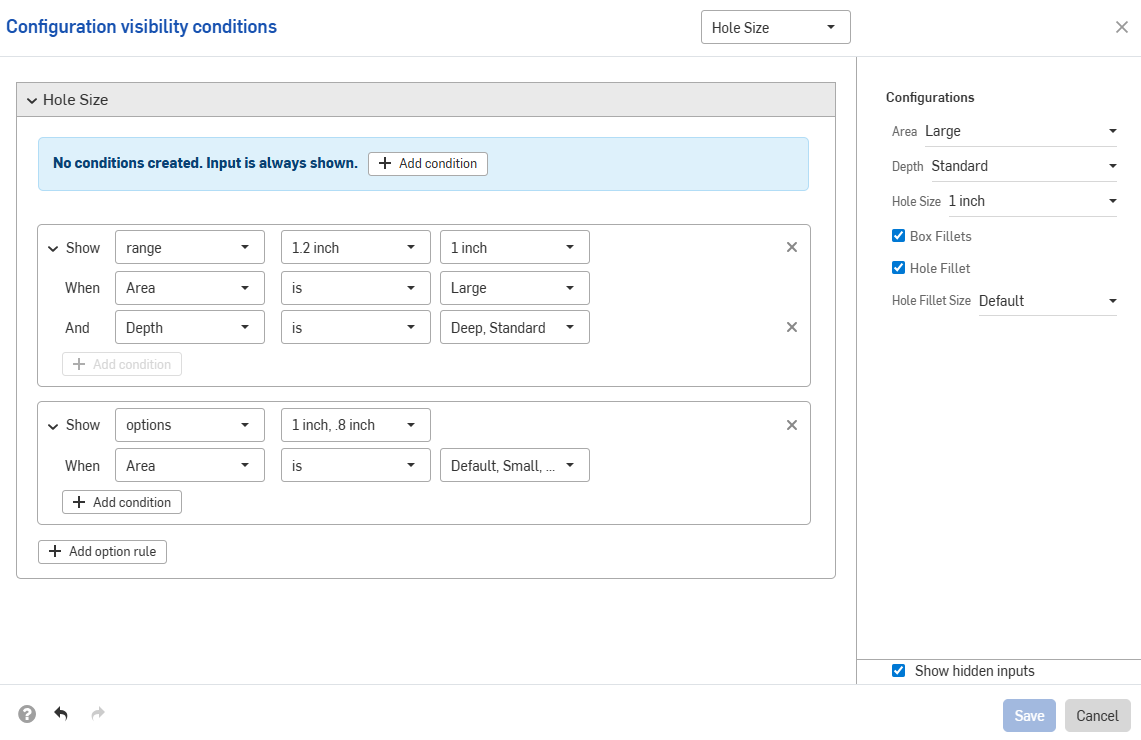

Im folgenden Beispiel wird eine Kombination aus Options- und Bereichssteuerungen verwendet, um die erforderliche Logik festzulegen.

Dialogfenster mit den Konfigurationsbedingungen, in dem Regeln für zusätzliche Optionen angezeigt werden

Die Eintragsbedingungen sind additiv. Wenn wir dem obigen Beispiel eine dritte Konfiguration hinzufügen und die in der Abbildung unten gezeigten Bedingungen festlegen, ist die Option „Große Verrundung“ nur für Bauteile verfügbar, für die sowohl die Einträge „Hoch“ und „Extra Breite“ eingegeben wurden.

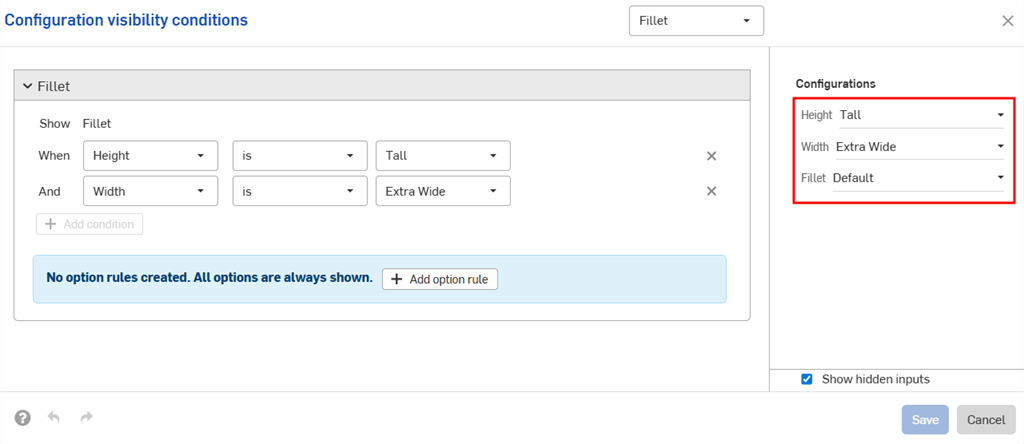

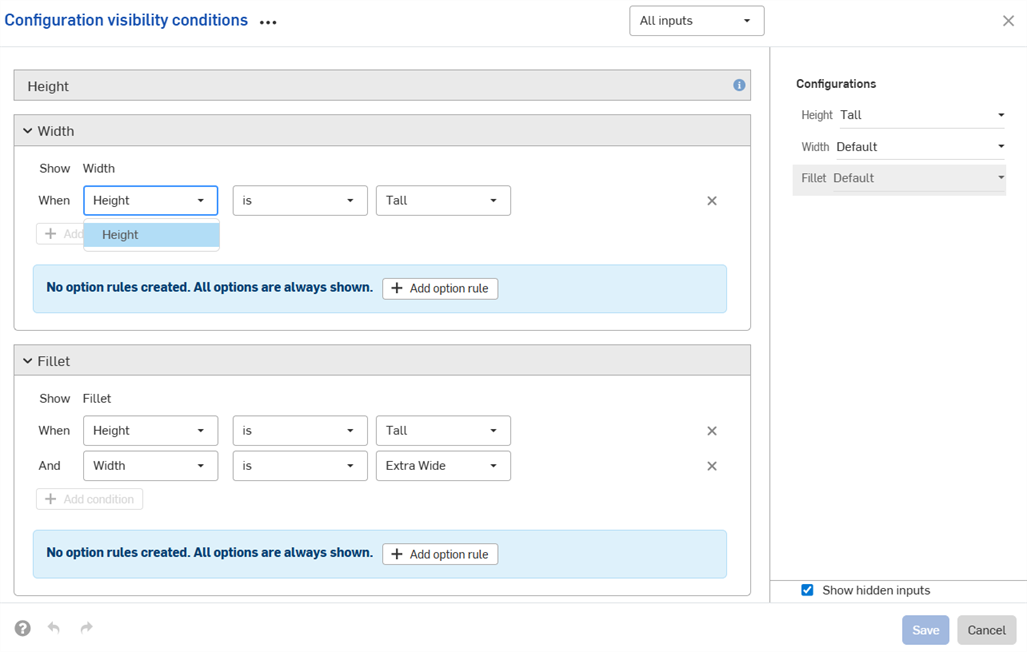

Dialogfenster „Konfigurations-Sichtbarkeitsbedingungen“ mit mehreren Bedingungen
Wenn die Standardbreite für die hohe Höhe festgelegt ist, ist die Verrundungskonfiguration ausgeblendet.

Dialogfenster „Konfigurations-Sichtbarkeitsbedingungen“ mit mehreren Bedingungen

Konfigurations-Einträge können nur die Sichtbarkeit von Einträgen steuern, die unter ihnen im Bereich „Konfigurationen“ angezeigt werden. In unserem Beispiel kann der Eintrag für die Breite durch den Eintrag für die Höhe gesteuert werden, nicht jedoch durch den Verrundungseintrag.

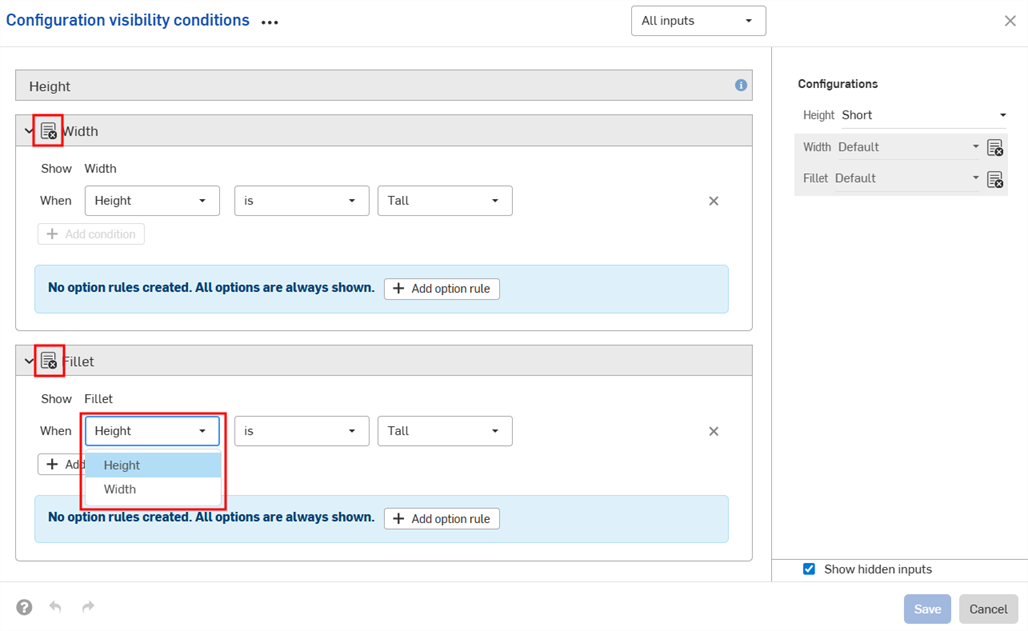

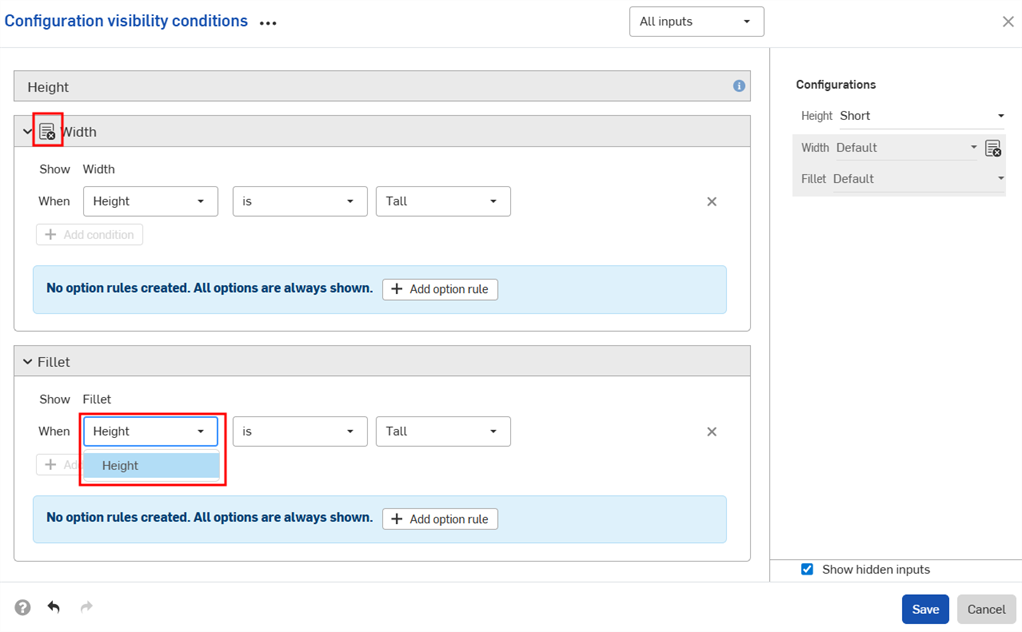

Das Dialogfenster mit den Konfigurationsbedingungen zeigt, dass Parameter nur durch übergeordnete Parameter gesteuert werden können.

Sichtbarkeitsbedingungen werden automatisch repariert (entfernt), wenn die erforderlichen Einträge oder Optionen nicht gefunden werden können.

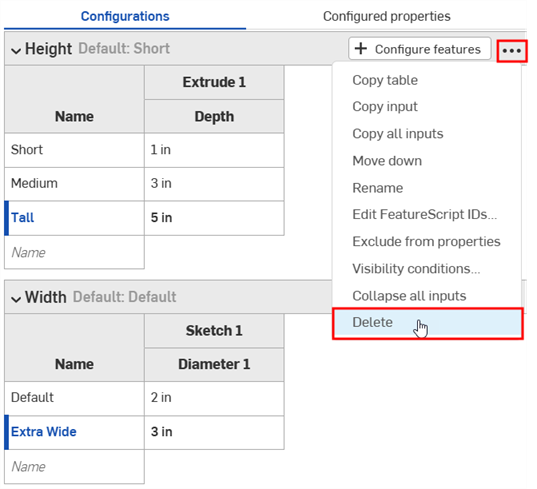

Wenn beispielsweise die Sichtbarkeit der Eingabe „Breite“ von der Eingabe „Höhe“ abhängt und die Eingabe „Höhe“ gelöscht wird, werden die Sichtbarkeitsbedingungen für die Breite automatisch entfernt. Das Gleiche gilt für einzelne Optionen, die gelöscht oder verschoben werden. In diesem Beispiel wurde die Höheneingabe auch aus den Verrundungsoptionen entfernt.

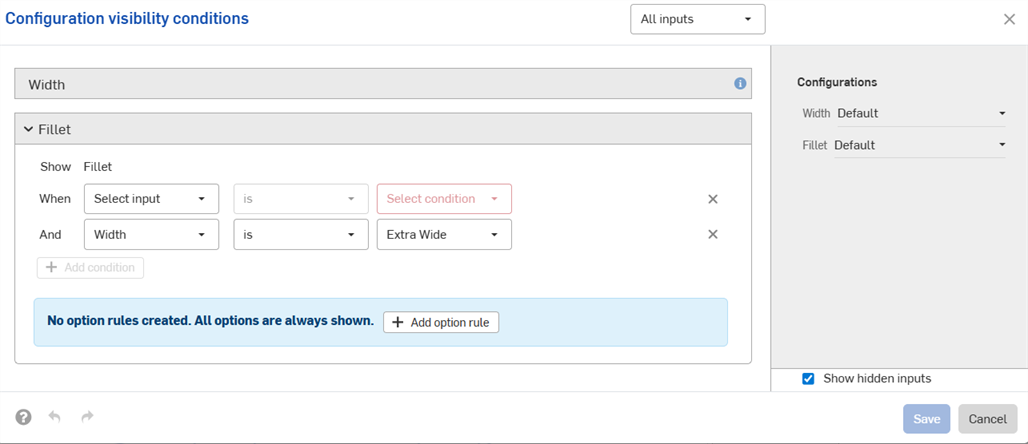

In Ihrem Arbeitsbereich wird eine Warnung angezeigt und die Bedingungen werden im Dialogfenster entfernt:

Onshape-Warnmeldung, die besagt, dass die Sichtbarkeitsbedingungen nach einem Löschen angepasst wurden

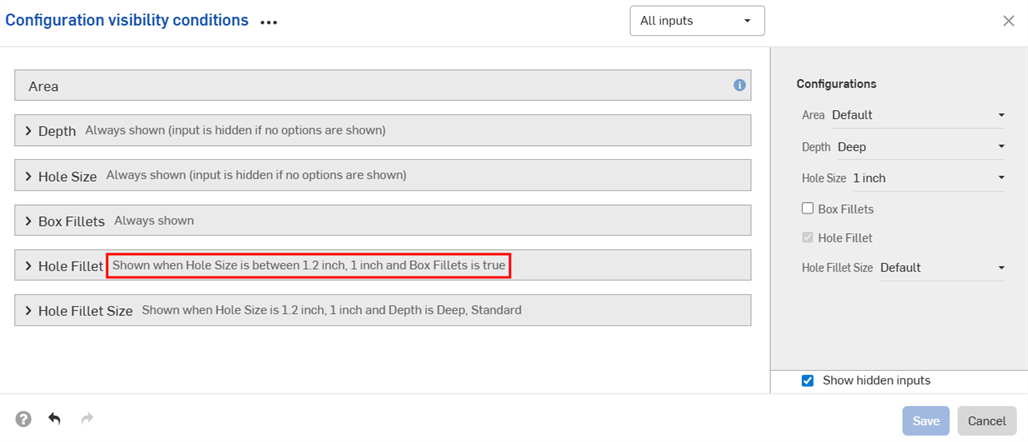

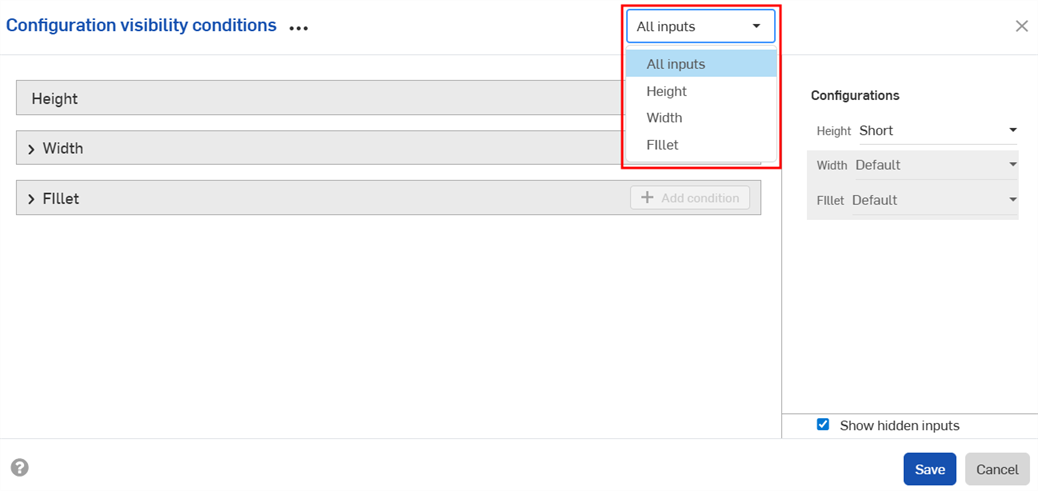

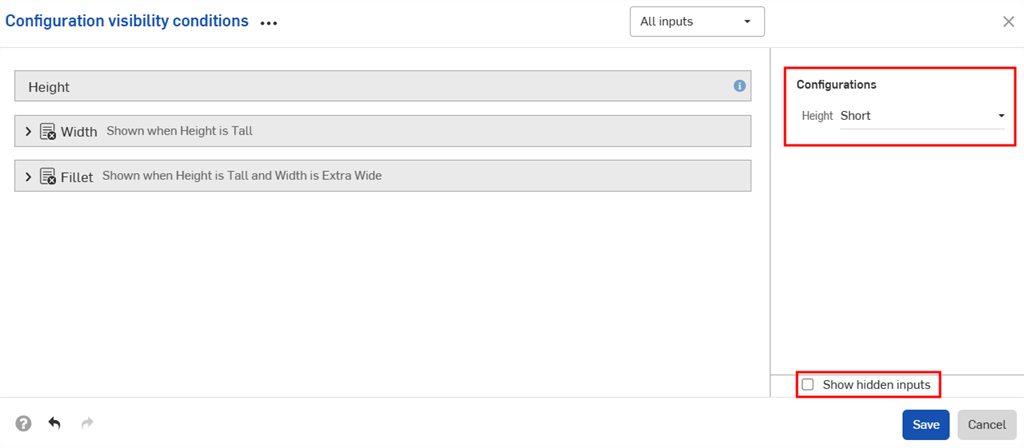

Angezeigte Übersicht zur Sichtbarkeit, wenn Einträge im Dialogfenster reduziert werden

  • Die von Ihnen festgelegten Sichtbarkeitsbedingungen und Optionsregeln sind in allen Dialogfenstern Einfügen verfügbar (d. h. beim Einfügen eines konfigurierten Bauteils in eine Baugruppe). Änderungen an den Sichtbarkeitsbedingungen werden automatisch in allen vorhandenen Dokumenten widergespiegelt, die auf das konfigurierte Element verweisen.

  • Ausgeblendete Eintrage haben immer ihren Standardwert. Im ersten Beispiel auf dieser Seite haben Bauteile mit kurzer und mittlerer Höhe die Standardbreite, obwohl keine Breitenoptionen festgelegt sind.

    • Wenn ein Konfigurations-Eintrag keine sichtbaren Optionen hat, wird er ausgeblendet und nimmt seinen Standardwert an.

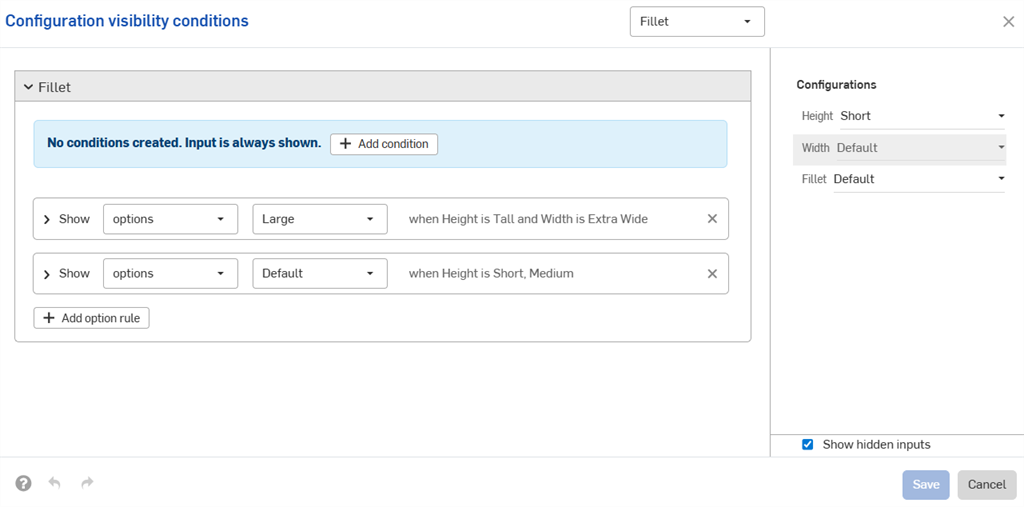

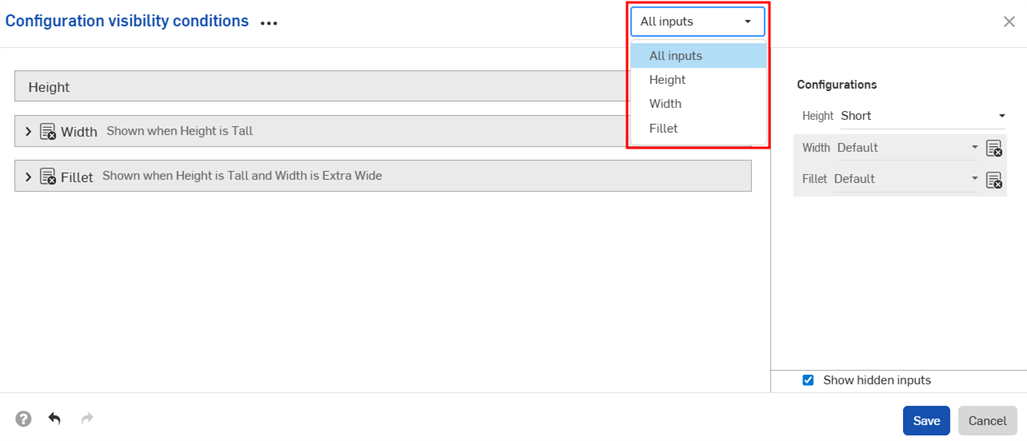

  • Eine Übersicht der Sichtbarkeitsbedingungen wird im Dialogfenster angezeigt, wenn der Eintrag oder die Option reduziert ist.

    Angezeigte Übersicht zur Sichtbarkeit, wenn Einträge im Dialogfenster reduziert werdenAngezeigte Übersicht zur Sichtbarkeit, wenn Optionen im Dialogfenster reduziert werden

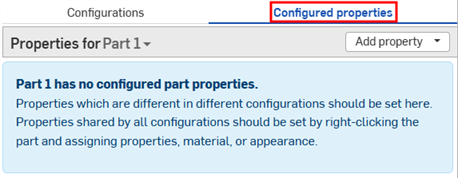

  • (Nur Parts und Part Studios): Konfigurations-Einträge, die von den Eigenschaften ausgeschlossen wurden, können nur die Sichtbarkeit anderer untergeordneter Einträge steuern, die ebenfalls von den Eigenschaften ausgeschlossen wurden. Wenn im Beispiel unten die Breite aus den Eigenschaften ausgeschlossen ist (erkennbar am Symbol Menü-Symbol), kann die Sichtbarkeit der Verrundung nur gesteuert werden, wenn die Verrundung ebenfalls bei den Eigenschaften ausgeschlossen ist.

    Menü mit weiteren Optionen im Bereich „Konfigurationen“ mit hervorgehobener Sichtbarkeitsbedingung

    Menü mit weiteren Optionen im Bereich „Konfigurationen“ mit hervorgehobener Sichtbarkeitsbedingung

  • (Nur Bauteile und Part Studios): Für Konfigurations-Einträge, die aus den Eigenschaften ausgeschlossen wurden, gelten die Standardwerte von Freigabepaketen und die Revisionsreferenzwerte. Wenn die Sichtbarkeitsbedingungen die Verwendung des Standardwerts verhindern, wird der erste sichtbare Wert verwendet.

  • Verwenden Sie das Dropdown-Menü Einträge im Dialogfenster Sichtbarkeitsbedingungen für Konfigurationen, um andere Einträge anzuzeigen. Sie können Alle Einträge auswählen, um alle verfügbaren Einträge anzuzeigen.

    Angeklicktes Dropdown-Menü für Eingaben im Dialogfenster „Sichtbarkeitsbedingungen für die Konfiguration“.

  • Wenn mehrere Einträge im Dialogfenster angezeigt werden, klicken Sie auf die Dreipunkt-Schaltfläche, um alle Einträge zu erweitern oder zu reduzieren.

    Erweitern oder reduzieren Sie alle Einträge im Dialogfenster „Sichtbarkeitsbedingungen für Konfigurationen“, indem Sie auf die Schaltfläche mit den drei Punkten klicken.

  • Sie können den Vorschaubereich des Dialogfensters Sichtbarkeitsbedingungen für Konfigurationen zum Testen Ihrer Konfiguration verwenden.
    • Wählen Sie das Kontrollkästchen Ausgeblendete Einträge anzeigen ab, um die ausgegrauten Einträge aus dem Dialogfenster zu entfernen.

  • Beim Hinzufügen konfigurierter Bauteile zu Baugruppen werden ausgeblendete Einträge im Bereich „Konfigurationen“ ausgegraut.

    Tool-Tipp, der zeigt, dass der Eintrag aufgrund der Sichtbarkeitsbedingungen schreibgeschützt ist

  • Klicken Sie in der Konfigurationsauswahl auf Symbol „Sichtbarkeitsbedingungen“, um das Dialogfenster Sichtbarkeitsbedingungen für Konfigurationen für alle Einträgen zu öffnen. Klicken Sie in der Konfigurationspalette auf Symbol „Sichtbarkeitsbedingungen“, um das Dialogfenster für diesen Eintrag zu öffnen.

Sie können eine Konfigurationseingabe in und aus Part Studios, Baugruppen und Variable Studios kopieren und einfügen. So lassen sich Konfigurationen schnell und einfach zwischen verschiedenen Designs teilen.

  1. Öffnen Sie die Konfigurationspalette in dem Part Studio, der Baugruppe oder dem Variable Studio, das die zu kopierende Eingabe enthält.

  2. Klicken Sie auf das Dreipunktmenü des Eintrags und wählen Sie Eintrag kopieren oder Alle Einträge kopieren aus.
    Dreipunktmenü für Konfigurations-Einträge mit hervorgehobenen Markierungen „Eintrag kopieren“ und „Alle Einträge kopieren“

  3. Öffnen Sie die Konfigurationspalette auf der Registerkarte, um den Eintrag einzufügen.

  4. Klicken Sie auf den Pfeil neben „Part Studio/Baugruppe/Variable Studio konfigurieren“ und wählen Sie Einträge einfügen.
    Drei-Punkte-Menü für Konfigurations-Einträge
    Die Einträge werden in die Konfigurations-Palette eingefügt.
    Konfigurations-Einträge, die in ein neues Part Studio eingefügt wurden

  5. Wählen Sie die zu konfigurierenden Parameter auf der neuen Registerkarte aus. Nachfolgend wird erklärt, wie Sie jetzt Eintragswerte und Parameter in die Eintragstabellen kopieren.

Hinweise:

  • Sie können Konfigurations-Einträge kopieren und einfügen: zwischen Part Studios, Baugruppen und Variable Studios, innerhalb desselben Dokuments und zwischen verschiedenen Dokumenten.
  • Alle Namen, Sichtbarkeitsbedingungen, FeatureScript-IDs und Variablendefinitionen werden zusammen mit dem Eintrag kopiert.
  • Kopierte Einträge sind so lange verfügbar, bis sich der Benutzer abmeldet.
  • Referenzierungen zwischen dem kopierten Eintrag und dem eingefügten Eintrag bleiben NICHT erhalten. Nach dem Einfügen werden Änderungen am ursprünglichen Konfigurations-Eintrag NICHT für eingefügte Einträge übernommen.
  • Eingefügte Sichtbarkeitsbedingungen werden automatisch repariert (entfernt), wenn die Zielkonfiguration nicht alle nötigen Einträge zur Berechnung der Sichtbarkeit umfasst.
  • Konfigurations-Einträge mit denselben internen FeatureScript-IDs werden nicht eingefügt. Sie können das aber lösen, indem Sie den Konfigurations-Eintrag mit derselben internen FeatureScript-ID löschen und erneut einfügen.

Sie können Daten in eine Konfiguration hinein- und aus dieser herauskopieren, um so Werte einzugeben oder zu ändern.

So kopieren Sie Werte und Parameter:

  1. Öffnen Sie das Menü Weiteres Menüsymbol für den Zugriff auf das Dropdown-Menü in der oberen rechten Ecke der Konfigurationspalette.
  2. Wählen Sie Tabelle kopieren aus:

    Klicken Sie neben einer Tabelle it Konfigurationseinträgen auf die Schaltfläche „Mehr“.

  3. Sobald Sie die Tabelle kopiert haben, können Sie sie in ein Arbeitsblatt einfügen:

    Beispiel einer neu kopierten Tabelle, die in eine Tabellenkalkulation eingefügt wurde

Beachten Sie, dass die Spaltennamen auch mit der Tabelle bereitgestellt werden, wie oben gezeigt. Nun können Sie die Tabelle bearbeiten, kopieren und zurück in Onshape einfügen:

  1. Wählen Sie nur die Zeilen und Spalten mit Daten aus (nicht die Spaltennamen oder Titel), wie unten in Blau angezeigt:

    Die neue Tabelle bearbeiten

    Sie können Ihre Tabelle auch mit zusätzlichen leeren Zeilen ausfüllen. Fügen Sie einfach die zusätzlichen Zeilen in das Arbeitsblatt ein, wenn Sie etwas zum Kopieren auswählen.

  2. Geben Sie den Befehl Kopieren ein.
  3. Klicken Sie in der Onshape-Konfigurationstabelle auf die linke, obere Zelle der Tabelle.
  4. Geben Sie den Befehl Einfügen auf der Tastatur ein:

    Eine Konfigurationstabelle einfügen

Onshape ersetzt die Daten in den Zeilen und Spalten der Konfigurations-Eintragstabelle automatisch durch die kopierten Daten. Onshape übernimmt auch automatisch die Standardeinheiten für jeden Eintrag.

Werden jedoch mehr Zeilen vom Arbeitsblatt kopiert als in der Konfigurations-Eingabetabelle von Onshape vorhanden sind, werden diese Extrazeilen beim Einfügen mit einbezogen. Onshape erstellt die erforderlichen Zeilen nach Bedarf.

Werden jedoch mehr Spalten vom Arbeitsblatt kopiert als in der Konfigurations-Eintragstabelle von Onshape vorhanden sind, werden diese Extraspalten beim Einfügen nicht berücksichtigt. Derzeit legt Onshape die erforderlichen Spalten noch nicht nach Bedarf an. Sie können aber zusätzliche Spalten (Parameter) vor dem Einfügen in der Konfigurationstabelle erstellen.

Onshape verfügt über einen Mechanismus, mit dem Sie auch Eigenschaften für alle zuvor definierten Konfigurations-Einträge und Optionen direkt in der Konfigurationspalette konfigurieren können. Sie können Eigenschaften von Bauteilen und Aussehen konfigurieren. Wenn Sie ein Professional- oder Enterprise-Konto haben, können Sie auch benutzerdefinierte Eigenschaften konfigurieren.

  1. Klicken Sie bei einem vorhandenen Konfigurations-Eintrag oben in der Konfigurationspalette auf Konfigurierte Eigenschaften.

    Bauteil-Eigenschaften konfigurieren

  2. Klicken Sie in die Dropdown-Liste Eigenschaften für, um das zu konfigurierende Bauteil oder Aussehen auszuwählen.

    Bauteil-Eigenschaften konfigurieren
    Bauteile und Aussehen, die konfigurierte Eigenschaften enthalten, werden in der Liste mit einem Häkchen angezeigt:

    Bauteil-Eigenschaften konfigurieren

  3. Klicken Sie auf Eigenschaft hinzufügen.
    Bauteil-Eigenschaften konfigurierenBauteil-Eigenschaften konfigurieren

  4. Wählen Sie die zu konfigurierende Eigenschaft aus. Eigenschaften sind für Bauteile, Aussehen und benutzerdefinierte Eigenschaften verfügbar. Alle Konfigurations-Einträge werden zur Tabelle hinzugefügt.

    Beispiel für das Schließen des Eigenschafts-Dialogfensters und die Übernahme des Wertes

  5. Doppelklicken Sie auf eine Zelle in der Eigenschaftenspalte, um sie zu bearbeiten. Drücken Sie die Tabulatortaste, um zur nächsten Zeile zu wechseln.
    • Um einen Wert zu bearbeiten, geben Sie den neuen Wert ein und drücken Sie die Eingabetaste, um ihn zu akzeptieren.

      Beispiel für das Schließen des Eigenschafts-Dialogfensters und die Übernahme des Wertes

    • Um eine Dialogfenster-Auswahl zu bearbeiten, treffen Sie die neuen Auswahlen im Dialogfenster und klicken Sie dann auf Kontrollkästchen-Symbol für „Akzeptieren“, um das Dialogfenster zu schließen.

      Beispiel für das Schließen des Eigenschafts-Dialogfensters und die Übernahme des Wertes

  6. Gehen Sie genauso vor, wenn Sie weitere Eigenschaften konfigurieren möchten. Im folgenden Beispiel wurden die Eigenschaften der Bauteilnummer und die Flächendarstellung (Aussehen) konfiguriert.

    Beispiel für das Rechtsklicken in der Spalte Bauteilnummer, um eine Bauteilnummer zu generieren

Hinweis: Wenn Sie die automatische Generierung der Bauteilnummer aktiviert haben (über Nummernschemata Ihrer Company bei Professional-Abos oder über Enterprise-Nummernschemata), können Sie per Rechtsklick in die Eigenschaftenspalte der Bauteilnummer die Option Nächste Bauteilnummer generieren auswählen:

Beispiel für das Rechtsklicken in der Spalte Bauteilnummer, um eine Bauteilnummer zu generieren

Wenn Eigenschaften in der Tabelle schreibgeschützt sind, können Sie die Tabelle nicht löschen, der Tabelle keine Eigenschaften hinzufügen oder die schreibgeschützte Eigenschaftenspalte entfernen. Zellenwerte für bearbeitbare Eigenschaften können weiterhin geändert werden. Ändern Sie die schreibgeschützte Eigenschaft in bearbeitbar, um die Tabelle zu ändern.

Einige Konfigurationstabellen können von den Eigenschaften ausgeschlossen werden. Dies ist nützlich, wenn Sie die Konfigurations-Einträge in der Tabelle mit den konfigurierten Eigenschaften nicht wiederholen möchten. Ausgeschlossene Konfigurationen werden so behandelt, als hätten sie immer die Standardwerte.

Nehmen wir zum Beispiel eine Feder: Konfigurationen sind sowohl für den Durchmesser als auch für die Höhe der Feder verfügbar.

Klicken Sie in der Konfigurationspalette auf das Überlaufmenü und wählen Sie „Aus Eigenschaften ausschließen“ aus.

Ob die Feder zusammengedrückt ist oder nicht, wirkt sich auf die Geometrie aus, aber nicht auf die Bauteilnummer. Es bleibt dasselbe Bauteil, ob die Feder nun zusammengedrückt ist oder nicht. Um festzulegen, dass alle Bauteilnummern unabhängig von der Federhöhe zugewiesen werden sollen, müssten Sie jeden Eintrag einzeln zur Tabelle mit den konfigurierten Eigenschaften hinzufügen und ebenfalls jede die Bauteilnummer einzeln angeben.

Klicken Sie in der Konfigurationspalette auf das Überlaufmenü und wählen Sie „Aus Eigenschaften ausschließen“ aus.

Für jede Konfigurationsmöglichkeit ist eine Bauteilnummer festgelegt.

Wenn Sie stattdessen die Kompressionskonfiguration aus den Eigenschaften ausschließen, können Sie die Bauteilnummern allein auf Grundlage des Durchmessers angeben:

Klicken Sie in der Konfigurationspalette auf das Überlaufmenü und wählen Sie „Aus Eigenschaften ausschließen“ aus.

Die Komprimierungskonfigurationstabelle wurde aus der Tabelle mit den konfigurierten Eigenschaften ausgeschlossen. Die Bauteilnummern werden unabhängig von der Federhöhe festgelegt.

Schritte: Konfigurations-Eintrag aus den Eigenschaften ausschließen

  1. Klicken Sie in der Palette Konfiguration auf die Schaltfläche mit den drei Punkten der Konfiguration und wählen Sie im Menü die Option Aus Eigenschaften ausschließen aus. Das Symbol Menü-Symbol für das Ausschließen von Eigenschaften wird neben dem Namen der Konfiguration angezeigt.

    Klicken Sie in der Konfigurationspalette auf das Überlaufmenü und wählen Sie „Aus Eigenschaften ausschließen“ aus.

Schritte: Ausgeschlossene Konfiguration wieder zu den Eigenschaften hinzufügen

  1. Klicken Sie in der Palette Konfiguration auf die Schaltfläche mit den drei Punkten der Konfiguration und wählen Sie im Menü die Option In Eigenschaften einbeziehen aus.

    Klicken Sie in der Konfigurationspalette auf das Überlaufmenü und wählen Sie „In Eigenschaften einschließen“ aus.

Ausgeschlossene Konfigurationshinweise

  • Ausgeschlossene Konfigurationen werden so behandelt, als hätten sie ihre Standardwerte. Freigabepakete und Revisionsreferenzen verwenden diese Standardwerte. Wenn Sichtbarkeitsbedingungen die Verwendung des Standardwerts verhindern, wird der erste sichtbare Wert verwendet.

  • Bauteile, die sich nur bei den ausgeschlossenen Konfigurationen unterscheiden, werden von der Stückliste und vom Freigabe-Management als dasselbe Bauteil behandelt.
  • Wenn etwas mit einer ausgeschlossenen Konfiguration freigegeben wird, gilt die Freigabe für alle Werte dieser Konfiguration.
  • Ausgeschlossene Konfigurationen sind weiterhin enthalten in:
    • Geometrieberechnungen
    • berechneten Eigenschaften
    • und vom Masseneigenschaften-Tool
  • Wenn Sie Unterschiede zwischen der in der Stückliste angegebenen Masse und der im Masseneigenschaften-Tool angegebenen Masse feststellen, liegt das wahrscheinlich daran, dass einige Konfigurationen in der Stückliste ignoriert werden.

  • Wenn Sie ein Bauteil mit ausgeschlossenen Konfigurationen verwenden, wird das Symbol für Aus Eigenschaften ausgeschlossen angezeigt.

    Symbol „Aus Eigenschaften ausgeschlossen“ im Dialogfenster „Bauteil einfügen“

    Klicken Sie in der Konfigurationspalette auf das Überlaufmenü und wählen Sie „Aus Eigenschaften ausschließen“ aus.

Sie können mit den Konfigurations-Einträgen, die Sie direkt im Part Studio oder in der Baugruppe erstellen, auch eine Vorschau des Designs anzeigen. Die Hauptanwendung für die Erstellung von Konfigurations-Einträgen besteht jedoch darin, bestimmte Konfigurationen auszuwählen, um sie in andere Baugruppen, Zeichnungen, Versionen usw. einzufügen.

Konfigurationen in der Vorschau anzeigen

Verwenden Sie den Bereich Konfigurationen oben links auf dem Bildschirm, um Konfigurations-Einträge auszuwählen und zu sehen, wie sie sich auf das Gesamtdesign auswirken. Das Design wird dann mit den ausgewählten Einträgen aktualisiert, sodass Sie eine Vorschau des endgültigen Designs erhalten. Jede Permutation möglicher Konfigurations-Einträge ist eine Konfiguration.

Feature-Liste, unter Konfigurationen

Konfigurationen einfügen

Über das Dialogfenster Part Studios und Baugruppen einfügen können Sie konfigurierte Bauteile, Part Studios oder Baugruppen in Baugruppen, Versionen und Zeichnungen einfügen.

  1. Wählen Sie die gewünschten Eingaben direkt im Dialogfenster Einfügen aus:

    Klicken Sie auf das Dropdown-Menü eines Eintrags, um die Konfigurationsoptionen im Dialogfenster „Einfügen“ auszuwählen

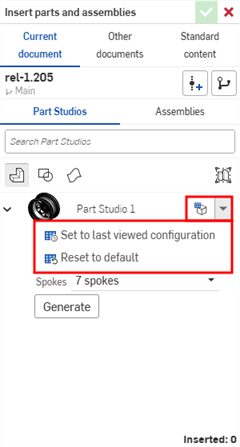

  2. Klicken Sie auf das Symbol Auf zuletzt angezeigte Konfiguration setzen (Symbol „Konfigurationen“), um die letzte aktive Konfiguration auszuwählen, die als Vorschau in der Part-Studio- oder Baugruppen-Registerkarte angezeigt wurde. Oder klicken Sie auf den Pfeil und wählen Sie Auf Standard zurücksetzen aus, um alle Einträge auf ihre Standardwerte zu setzen.

    Auf das zuletzt angezeigte Konfigurations-Dropdown-Menü im Dialogfenster „Part Studios und Baugruppen einfügen“ gesetzt

  3. Wenn Sie mit der Konfiguration zufrieden sind, klicken Sie auf Erzeugen.

  4. Klicken Sie auf die einzufügende Konfiguration.

    Klicken Sie im Dialogfenster auf ein konfiguriertes Bauteil, um es einzufügen

In einer Baugruppe werden konfigurierte Bauteile und Baugruppen durch das Symbol Symbol „Konfigurationsbauteil“ in der Instanzenliste gekennzeichnet:

Symbol „Konfigurationen“ in der Instanzenliste

Konfigurationen ändern

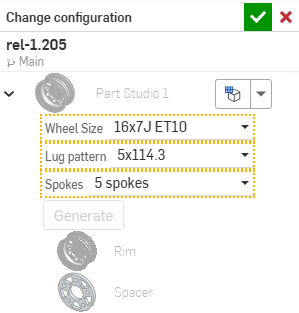

Nachdem ein konfiguriertes Bauteil oder eine konfigurierte Baugruppe in eine Baugruppe eingefügt wurde, können Sie die Konfiguration ändern:

  1. Klicken Sie mit der rechten Maustaste auf die Baugruppe in der Instanzenliste und wählen Sie Konfiguration ändern aus:

    Beispiel für die Änderung von Konfigurationen

  2. Wählen Sie die neuen Konfigurationswerte aus.
  3. Klicken Sie auf Kontrollkästchen-Symbol für „Akzeptieren“, wenn Sie mit der Auswahl zufrieden sind (Abbrechen mit Rotes X-Symbol für „Abbrechen“).

Um zu sehen, welche Konfiguration gerade in der Baugruppe aktiv ist, bewegen Sie den Mauszeiger über ein Bauteil in der Instanzenliste, und es erscheint ein Tooltip mit den Konfigurationsinformationen:

Anzeige der in der Baugruppe aktiven Konfiguration durch Bewegen des Mauszeigers und Anzeigen der QuickInfo

Die iOS- und Android-Unterstützung für Konfigurationen ist auf Folgendes beschränkt:

  • Anzeige der Konfigurationspalette () auf der rechten Seite.

  • Auswahl zwischen Konfigurationen im linken Seitenbereich (über der Features-Liste):

    Auswahl der Konfigurationen

    Konfigurationen unter iOS auswählen

  • (Nur iOS) Sichtbarkeitsbedingungen werden angewendet, sofern sie in der Konfiguration vorhanden sind.

Auf iOS- oder Android-Plattformen können Sie keine Konfigurationen oder Sichtbarkeitsbedingungen erstellen oder bearbeiten. Dies kann nur von der Desktop-Plattform (Browser) aus erfolgen.

Weitere Learning-Center-Ressourcen finden Sie unter: Kurse zum Selbststudium > Konfigurationen. Sie können auch den Lernpfad-Kurs Einführung in Bauteilkonfigurationen (Onshape-Konto erforderlich) machen und den Artikel zur technischen Einweisung lesen: Parametrische Variablen im Vergleich zu Konfigurationsvariablen(Onshape-Konto erforderlich).
