Baugruppenkonfigurationen

Öffnen Sie, wenn sich eine Bauteilinstanz oder eine Baugruppe im Arbeitsbereich befindet, die Konfigurationspalette:

1. Klicken Sie auf rechts im Grafikbereich (wie oben gezeigt):

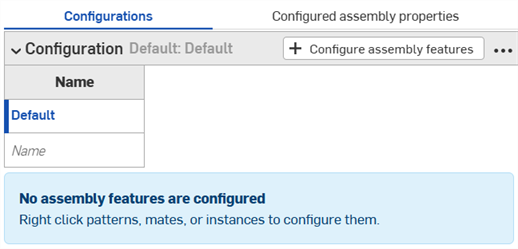

2. Die Konfigurationspalette wird geöffnet:



3. Klicken Sie auf :



Standardmäßig ist das Caretzeichen links von „Konfiguration“ aufgeklappt (siehe oben rechts neben dem roten Pfeil). Klicken Sie auf das Caretzeichen, wenn Sie mit einem Abschnitt der Palette fertig sind, um diesen Abschnitt zu schließen.

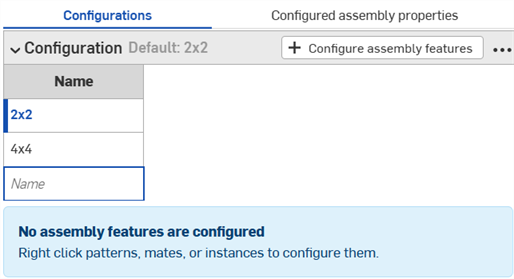

4. Klicken Sie in die erste Zeile, um sie zu aktivieren. Geben Sie die Namen der Eingabe in die Spalte „Name“ ein. Um z. B. ein Muster für ein Bauteil zu konfigurieren, können Sie die Zeilen 2x2 und 4x4 benennen. Mit der Tabulatortaste gelangen Sie von einer Zeile zur nächsten.



   Die aktive Zeile ist durch eine blaue Leiste links von der Zeile gekennzeichnet.

5. Um einen Eintragswert für die angegebene Zeile zu konfigurieren, klicken Sie auf .
6. Wählen Sie die Verknüpfung, die Instanz oder das Muster mit dem Parameter aus (klicken Sie in der Baugruppen-Liste darauf). Wählen Sie den Parameter in dem sich öffnenden Dialogfenster aus (siehe unten, rot markiert). Der Parameter wird mit einer gestrichelten gelben Linie hervorgehoben. In der Tabelle wird eine neue Spalte für diesen Konfigurations-Eintrag hinzugefügt (siehe unten, in der Konfigurationspalette, links neben dem roten Pfeil).



   Der Name der Spalte besteht standardmäßig aus dem Namen des ausgewählten Elements (als übergeordneter Titel) und dem Feldnamen (als untergeordneter Titel). In diesem Fall ist Box <1> das ausgewählte Element. Die Feldnamen wurden durch den Benutzer in 2 x 2 und Lang geändert.

Gehen Sie mit der Maus über die Felder im Feature-Dialogfenster, um zu sehen, welche Features konfiguriert werden können. Die Features, die für die Konfiguration verfügbar sind, werden gelb hervorgehoben, wenn Sie den Mauszeiger darüber bewegen.

7. So bearbeiten Sie einen konfigurierten Parameter:
   1. Handelt es sich bei dem Eintrag um einen Wert, klicken Sie auf die Zeile in der Tabelle und geben Sie einen neuen Wert ein.
   2. Wenn der Eintrag eine Auswahl in einem Dialogfenster ist, doppelklicken Sie auf die Zeile in der Tabelle, um das Feature-Dialogfenster zu öffnen.

      Das entsprechende Feld im Feature-Dialogfenster wird blau hervorgehoben. Treffen Sie Ihre Auswahl für diesen Eintrag auf dem Modell oder in der Instanzenliste.

8. Wenn Sie die Definition der Konfigurationen abgeschlossen haben, klicken Sie in der orangefarbenen Meldung oben im Fenster auf die Schaltfläche Fertig oder schließen das Dialogfenster.
9. Wiederholen Sie die Schritte 6 bis 8 für jede Zeile.
10. Wiederholen Sie die Schritte 5 bis 8, um ein weiteres Feature zur Konfiguration hinzuzufügen.
11. Verwenden Sie zum Testen der Eingaben für das Modell den nach unten zeigenden Pfeil in der Feature-Liste unter Konfigurationen, um Optionen aus dem Menü auszuwählen:



Das Modell sollte entsprechend aktualisiert werden. Ist das nicht der Fall, überprüfen Sie die Designabsicht des Modells sowie die Genauigkeit der Auswahl bei der Konfigurationsdefinition.

Onshape verfügt zudem über einen Mechanismus zur Konfiguration von Baugruppen-Eigenschaften für jeden Konfigurations-Eintrag, die Sie zuvor direkt in der Konfigurationspalette definiert haben. Die konfigurierbaren Eigenschaften sind: Name, Beschreibung, Bauteilnummer, Revision, Anbieter, Projekt, Produktzeile, Titel 1, Titel 2, Titel 3, „nicht revisionskontrolliert“ und „aus allen Stücklisten ausschließen“.

Baugruppen-Eigenschaft konfigurieren:

1. Klicken Sie bei einer vorhandenen Konfigurationseingabe in der Konfigurations-Palette oben auf (unten blau hervorgehoben):





2. Klicken Sie auf .
3. Wählen Sie die Baugruppen-Eigenschaft aus, die Sie konfigurieren möchten (Eigenschaften sind in der Liste aufgeführt). In diesem Beispiel wird „Projekt“ verwendet.

   Eine Tabelle mit der zuvor ausgewählten Konfigurationseingabe in der ersten Spalte und der Eigenschaft in der zweiten Spalte wird erstellt:



4. Verwenden Sie in der Konfigurationsspalte den Pfeil nach unten, um aus der Liste der Konfigurationsoptionen auszuwählen.
5. Geben Sie in der Spalte „Projekt“ (Projekteigenschaft) den Namen ein.
6. Klicken Sie auf , um weitere Bauteil-Eigenschaften für eine andere Konfigurationsoption einzugeben.
7. Wählen Sie eine neue Konfigurationsoption aus der ersten Spalte aus.
8. Geben Sie in der Spalte „Projekt“ (Projekteigenschaft) den Namen ein.
9. Wiederholen Sie dies bei Bedarf, um die Eigenschaften für die erforderlichen Konfigurationsoptionen festzulegen.

Bei der Konfiguration der Eigenschaften von Bauteilen können Sie rechtsklicken und „Neue Bauteilnummer generieren“ auswählen, wenn die automatische Generierung von Bauteilnummern aktiviert ist (über Ihre Professional-Company-Einstellungen > Nummernschemata oder Enterprise-Einstellungen > Nummernschemata):

Um den Namen einer Konfiguration zu ändern, klicken Sie auf den Namen (Konfiguration) und geben einen neuen Namen ein. Klicken Sie zum Speichern außerhalb des Bearbeitungsfelds.

Wenn Eigenschaften in der Tabelle schreibgeschützt sind, können Sie die Tabelle nicht löschen, der Tabelle keine Eigenschaften hinzufügen oder die schreibgeschützte Eigenschaftenspalte entfernen. Zellenwerte für bearbeitbare Eigenschaften können weiterhin geändert werden. Ändern Sie die schreibgeschützte Eigenschaft in bearbeitbar, um die Tabelle zu ändern.

Nachdem ein Bauteil mit Konfigurationen in eine Baugruppe eingefügt wurde, können Sie seine Konfiguration auf jedem beliebigen Gerät ändern:

1. Klicken Sie mit der rechten Maustaste auf das Bauteil (oder den Bauteil-Namen in der Instanzenliste) und wählen Sie Konfiguration ändern aus.

   Ein Dialogfenster zur Änderung der Konfiguration wird geöffnet:



2. Wählen Sie eine neue Konfigurationsoption aus.
3. Klicken Sie auf , wenn Sie mit der Auswahl zufrieden sind (Abbrechen mit ).

Tippen Sie bei iOS- und Android-Geräten auf das Drei-Punkte-Menü und wählen Sie „Konfiguration ändern“ aus, um die Dropdown-Liste der Konfiguration aufzurufen und eine andere Konfiguration auszuwählen. Tippen Sie auf die Schaltfläche „Erzeugen“, um die neue Konfiguration des Bauteils zu generieren.

The examples in this section show a configured Part Studio; functionality is identical when working with configured Assemblies.

Renaming configurations

To rename a configuration input or input parameter (column), hover over the current name to display the I-cursor. Click to select the current text, type the new text, then press Enter.

Configuration input parameters (columns) can be renamed for sketch features only.

Configuration inputs can also be renamed via the context menu.

Context menus

To make adjustments to a configuration input, click three-dot button

• Copy table - Copy the entire configuration input. You can then paste it into a spreadsheet for record-keeping or editing. You can likewise paste from a spreadsheet back into a configuration input. See Copying and pasting input values and parameters
• Copy input - Copy the input and values (rows). You can then paste it into another Part Studio or Assembly's Configuration panel, and add parameters using the Copy table command. See Copying and pasting inputs.
• Copy all inputs - Copy all the inputs and values (rows) in the Configuration panel. You can then paste it into another Part Studio or Assembly's Configuration panel, and add parameters using the Copy table command. See Copying and pasting inputs.
• Move up/down - Reorder the input in the Configuration panel. You can also click and drag the inputs to reorder them.
• Rename - Rename the configuration input. You can also rename the input as described in the Renaming configurations section.
• Edit FeatureScript IDs - This dialog will change the internal FeatureScript identifiers of the configuration input. Click inside the dialog boxes to change IDs. When finished, select Break reference and change IDs in the lower right corner.



  This dialog is typically only useful if you need to build a Part Studio inside a custom FeatureScript feature.

• Exclude from properties - See Excluding configurations from affecting properties.
• Collapse/Expand all inputs - Collapse or expand all the configuration inputs in the Configuration panel.
• Visibility conditions - See Setting visibility conditions.
• Delete - Select this action to immediately delete the configuration input; no warning is given.

For all tables, use the context menu (right-click) to operate on rows or columns:

Column context menu

Row context menu

• Switch to - When right-clicking a row that is not the currently selected input, the menu item is prefaced with Switch to a different input.
• Set as default - If a row is not currently the default input value, set it as the new default. The current default is displayed next to the input name.



• Duplicate row - Create a duplicate row; this is especially convenient when preparing to paste a new input into this one. See Copying and pasting tables into and out of Configuration Inputs below, for more information.
• Move up/down - Move the selected row up or down one row. You can also click and drag to reorder the rows.
• Rename - Rename the input.
• Delete column/row - Delete the selected column or row.

You can click and drag individual column edges in the table to resize them; in the case of stacked column labels, click and drag the bottom label, indicated in the illustration above by the blue arrow.

Die Beispiele in diesem Abschnitt zeigen ein konfiguriertes Part Studio. Die Funktionalität ist identisch, wenn Sie mit konfigurierten Baugruppen arbeiten.

Sie können die Bedingungen anpassen, unter denen ein Konfigurations-Eintrag sichtbar ist.

Stellen Sie sich ein Bauteil mit zwei Konfigurations-Einträgen vor: Höhe und Breite.

Standardmäßig kann ein Bauteil mit beliebiger Höhe jede Breite haben. Nehmen wir jedoch an, die Option „Extrabreit“ ist nur für die Höhe „Hoch“ verfügbar. In diesem Fall können wir die Bedingungen festlegen, unter denen der Eintrag für Breite sichtbar ist.

1. In the Configuration panel, click the configuration's three-dot button, and select Visibility conditions from the menu.



   Das Dialogfenster Sichtbarkeitsbedingungen für Konfigurationen wird geöffnet. Im rechten Bereich wird eine Vorschau der aktuell ausgewählten Konfigurationen angezeigt. Sie können die ausgewählten Optionen in diesem Bereich direkt ändern, um eine Vorschau Ihrer Einstellungen anzuzeigen.



2. Klicken Sie auf Bedingung hinzufügen.
3. Klicken Sie auf das erste Dropdown-Menü und wählen Sie den Eintrag aus, der die Sichtbarkeit dieses Eintrags steuern soll. In diesem Beispiel wählen wir den Eintrag „Höhe“ aus.
4. Klicken Sie auf das zweite Dropdown-Menü und wählen Sie die Bedingungen aus, unter denen der Eintrag verfügbar ist. In diesem Beispiel ist der Eintrag „Breite“ nur für die Höhe „Hoch“ verfügbar. Die Vorschau auf der rechten Seite wird aktualisiert, um Ihre Auswahl widerzuspiegeln. In der Abbildung unten können Sie sehen, dass der Eintrag „Breite“ für die niedrige Höhe nicht mehr verfügbar ist.

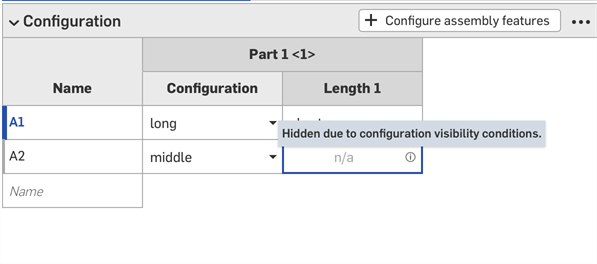

5. Klicken Sie auf Speichern. Jetzt ist der Eintrag für die Breite nur sichtbar, wenn die Höhe „Hoch“ ausgewählt ist. In der Breiten-Eintragstabelle wird das Symbol für Sichtbarkeitsbedingungen angezeigt.









Mehrere Bedingungen einstellen

Die Konfigurationsbedingungen sind additiv. Wenn wir dem obigen Beispiel eine dritte Konfiguration hinzufügen und die in der Abbildung unten gezeigten Bedingungen festlegen, ist die Option „Große Verrundung“ nur für Bauteile verfügbar, für die sowohl die Einträge „Hoch“ und „Extra Breite“ eingegeben wurden.

Wenn die Standardbreite für die hohe Höhe festgelegt ist, ist die Verrundungskonfiguration ausgeblendet.

Konfigurations-Einträge können nur die Sichtbarkeit von Einträgen steuern, die unter ihnen im Bereich „Konfigurationen“ angezeigt werden. In unserem Beispiel kann der Eintrag für die Breite durch den Eintrag für die Höhe gesteuert werden, nicht jedoch durch den Verrundungseintrag.

Sichtbarkeitsbedingungen reparieren

Sichtbarkeitsbedingungen werden automatisch repariert (entfernt), wenn die erforderlichen Eingaben nicht gefunden werden können.

Wenn beispielsweise die Sichtbarkeit der Eingabe „Breite“ von der Eingabe „Höhe“ abhängt und die Eingabe „Höhe“ gelöscht wird, werden die Sichtbarkeitsbedingungen für Breite automatisch entfernt.

Die Sichtbarkeitsbedingungen für die Breite werden anhand der Höheneingabe berechnet.

Die Höheneingabe wird gelöscht.

Die Sichtbarkeitsbedingungen werden für die Eingabe „Breite“ automatisch repariert.

Tipps

• Die von Ihnen festgelegten Sichtbarkeitsoptionen sind in allen Dialogfenstern zum Einfügen verfügbar (z. B. beim Einfügen eines konfigurierten Bauteils in eine Baugruppe).

• Ausgeblendete Eintrage haben immer ihren Standardwert. Im obigen Beispiel haben Bauteile mit kurzer und mittlerer Höhe die Standardbreite, obwohl keine Breitenoptionen festgelegt sind.

• (Nur Parts und Part Studios): Konfigurations-Einträge, die von den Eigenschaften ausgeschlossen wurden, können nur die Sichtbarkeit anderer untergeordneter Einträge steuern, die ebenfalls von den Eigenschaften ausgeschlossen wurden. Wenn im Beispiel unten die Breite aus den Eigenschaften ausgeschlossen ist (erkennbar am Symbol ), kann die Sichtbarkeit der Verrundung nur gesteuert werden, wenn die Verrundung ebenfalls bei den Eigenschaften ausgeschlossen ist.





• Verwenden Sie das Dropdown-Menü Einträge im Dialogfenster Sichtbarkeitsbedingungen für Konfigurationen, um andere Einträge anzuzeigen. Sie können Alle Einträge auswählen, um alle verfügbaren Einträge anzuzeigen.



• When multiple inputs are displayed in the dialog, click the three-dot button to expand or collapse all inputs.



• Sie können den Vorschaubereich des Dialogfensters Sichtbarkeitsbedingungen für Konfigurationen zum Testen Ihrer Konfiguration verwenden.
• Aktivieren Sie das Kontrollkästchen Ausgeblendete Einträge anzeigen, um die ausgegrauten Einträge im Dialogfenster Sichtbarkeitsbedingungen für Konfigurationen anzuzeigen.



• Hidden inputs are grayed out in the Configurations panel.



• Click in the Configurations selector to open the Configuration visibility conditions dialog for all inputs. Click in the Configurations panel to open the dialog for that input.

• Änderungen an den Sichtbarkeitsbedingungen werden automatisch in allen vorhandenen Dokumenten widergespiegelt, die auf das konfigurierte Element verweisen.

Wenn Sie ein Bauteil mit ausgeschlossenen Konfigurationen in eine Baugruppe einfügen, wird neben dem Bauteil das Symbol „Aus Eigenschaften ausgeschlossen“ angezeigt.
