Available in: Sketch

Tastaturbefehl: d

Fügen Sie folgende Bemaßungen zu der Skizzengeoemtrie und zwischen der Skizzengeometrie und den Ebenen hinzu: horizontal, vertikal, kürzester Abstand, Winkel, diametral, Bogenlänge oder radial. Sie können Bemaßungen als gesteuert (Referenz) oder steuernd festlegen.

Sie können das Mess-Tool zum Messen beliebiger Elemente im Grafikbereich verwenden.

Mit einigen Tools können Sie beim Zeichnen Bemaßungen erstellen.

Sie können auch den Befehl „Bemaßungen anzeigen“ im Kontextmenü (rechte Maustaste) einer Skizze verwenden, um vorhandene Bemaßungen anzuzeigen.

Bemaßungen sind eine robuste Methode zur Definition von Skizzenelementen. Für das Hinzufügen von Bemaßungen zu einer Skizze stehen zwei Methoden zur Verfügung. Bei der ersten Methode werden beim Erstellen der Skizze Bemaßungen hinzugefügt, während bei der zweiten Methode zuerst die Skizzengeometrie erstellt und dann Bemaßungen hinzugefügt werden.

Um beim Skizzieren Bemaßungen hinzuzufügen, geben Sie eine Zahl ein und drücken nach dem Skizzieren der Geometrie die Eingabetaste. Platzieren Sie beispielsweise eine Linie. Nachdem Sie den zweiten Endpunkt ausgewählt haben, erscheint ein weißes Feld mit der Länge der Linie. Geben Sie einen Wert ein und drücken Sie die Eingabetaste, um eine Bemaßung zuzuweisen. Diese Methode gilt für fast alle Skizzen-Tools.

Wenn Sie eine Geometrie definieren, die zwei Dimensionen umfasst, z. B. ein Rechteck, geben Sie zunächst die horizontale Bemaßung ein und drücken Sie dann die Eingabetaste. Die Eingabe wechselt automatisch zur vertikalen Bemaßung.

Die zweite Methode zum Hinzufügen von Bemaßungen besteht darin, sie hinzuzufügen, nachdem die Skizzengeometrie fertiggestellt ist. Wählen Sie das Bemaßungswerkzeug oder verwenden Sie den Tastaturbefehl D. Klicken Sie mit der linken Maustaste auf das Objekt oder die Objekte, um die Bemaßung anzuwenden. Bewegen Sie den Mauszeiger und klicken Sie mit der linken Maustaste, um die Bemaßung zu platzieren. Geben Sie den Wert für die Bemaßung ein und drücken Sie die Eingabetaste. Die Skizze wird automatisch so skaliert, dass sie der ersten platzierten Bemaßung entspricht.

Die Skizzenbemaßung von Onshape reagiert intuitiv auf den ausgewählten Objekttyp. Dadurch erfolgt die Bemaßung an der Außen- oder Innenseite eines Bogens oder Kreises nahtlos. Klicken Sie mit der linken Maustaste in die Nähe der Außenseite des Bogens oder Kreises, um die Bemaßung nach außen vorzunehmen. Klicken Sie mit der linken Maustaste in die Nähe der Innenseite des Bogens oder Kreises, um nach innen zu bemaßen. Das Bemaßungstool befolgt dieselben intuitiven Schritte und platziert automatisch eine Winkelbemaßung, wenn zwei nicht parallele Linien bemaßt werden.

Um eine Bemaßung zu bearbeiten, doppelklicken Sie in der Grafik auf die Bemaßung. Geben Sie einen neuen Wert ein und drücken Sie zur Bestätigung die Eingabetaste. Wählen Sie die Bemaßung aus dem Grafikbereich aus, um eine Bemaßung zu löschen, und drücken Sie die Löschtaste. Sie können die Bemaßung auch verwenden, um einen Wert anzuzeigen, der von anderen Bemaßungen und Beziehungen abhängt. Gesteuerte Bemaßungen werden in der Skizze grau angezeigt, während steuernde Bemaßungen schwarz sind. Onshape schaltet neue Bemaßungen automatisch auf gesteuert um, wenn ihre Platzierung eine Skizze überdefiniert. Schalten Sie den Steuerungsstatus einer Bemaßung im Rechtsklickmenü manuell um.

  1. Klicken Sie auf Tool-Symbol „Bemaßung“ oder verwenden Sie den Tastaturbefehl d.
  2. Wählen Sie das Element, für das eine Bemaßung hinzugefügt werden soll (oder Elemente, zwischen denen eine Bemaßung erstellt werden soll) und die Position der Bemaßung aus.

    Ausgewählte Elemente werden hervorgehoben (nur Browser) und das Dialogfenster „Bemaßungskontext“ wird nach der Platzierung der Bemaßung geöffnet. Weitere Informationen finden Sie unter Dialogfenster „Bemaßungskontext“.

    Im Part Studio wurde ein Rechteck skizziert. Zwei Ecken sind gelb hervorgehoben und mit einem Pfeil und einem Bemaßungswert verbunden.Das Wertfeld in der Bemaßung ist aktiv und eingabebereit.

  3. Geben Sie einen Wert ein und bestätigen Sie mit der Eingabe-Taste. Sie können auch eine Variable für eine Bemaßung verwenden. Geben Sie einfach “=#“  und den Variablennamen (wie in: =#d) ein.

    Im Part Studio wurde ein Rechteck skizziert. Zwei Ecken sind gelb hervorgehoben und mit einem Pfeil und einem Bemaßungswert verbunden.

Sie können negative Werte für Bemaßungen (Länge, linearer Abstand und Winkel) eingeben und so die Richtung des Elements umkehren.

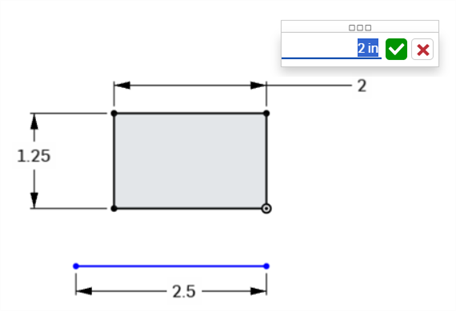

Die folgende Abbildung zeigt eine positive Bemaßung. Beachten Sie die Position des Rechtecks relativ zur unteren horizontalen Linie:

Beispiel für eine Bemaßung mit positivem Wert

Die folgende Abbildung zeigt, wie ein negativer Bemaßungswert in das aktive Feld eingegeben wird:

Bemaßung mit negativem Wert im Dialogfenster

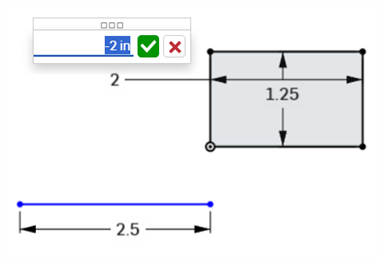

Wenn der Wert akzeptiert wird, wird die Richtung des Rechtecks umgekehrt:

Bei einer negativen Bemaßung wird die Richtung der Skizze umgekehrt

  • Sie können in Part Studios Ausdrücke und trigonometrische Funktionen in numerischen Feldern verwenden.

  • Löschen Sie eine Bemaßung, indem Sie sie auswählen und die Entfernen-Taste drücken oder „Löschen“ im Kontextmenü auswählen.

  • Zur Bearbeitung einer platzierten Bemaßung doppelklicken Sie auf den Wert, um das Feld zu aktivieren. Geben Sie den neuen Wert ein und drücken Sie die Eingabetaste, um die Änderung zu übernehmen.

  • Mit Ausnahme der Durchmesser- und Radiusbemaßungen werden bei der Eingabe eines neuen Bemaßungswerts beide ausgewählten Geometrien, die bemaßt werden, um die Hälfte des neuen Eingabewerts und damit identisch angelegt. Wenn Sie beispielsweise eine einzelne Linie bemaßen, wird jeder Endpunkt um die Hälfte des Maßwerts umgewandelt, sodass beide Endpunkte gleichmäßig angelegt werden.

  • Beschränkte Geometrie lässt sich möglicherweise nicht umwandeln. Weitere Informationen finden Sie unter Arbeiten mit Zwangsbedingungen.

Einzeiliger Abstand

  1. Klicken Sie auf das Tool Bemaßung (Tool-Symbol „Bemaßung“).
  2. Klicken Sie auf die Zeile.
  3. Ziehen Sie, um die lineare Abstandsbemaßung zu positionieren.
  4. Klicken Sie, um die Bemaßung gleichzeitig zu platzieren und ihr numerisches Wertefeld zu öffnen.

  5. Geben Sie optional einen neuen Bemaßungswert ein.

  6. Drücken Sie die Eingabetaste, um den Bemaßungswert zu akzeptieren.

Einzeilige Abstandsbemaßung

Dies ist die Methode, die zur Bemaßung der Länge oder Höhe verwendet wird:

Beispiel eines Längen- oder Höhenabstands

Abstand zwischen zwei Linien

  1. Klicken Sie auf das Tool Bemaßung (Tool-Symbol „Bemaßung“).
  2. Klicken Sie auf die erste Linie.
  3. Klicken Sie auf die zweite Linie.
  4. Ziehen Sie zum Positionieren der linearen Abstandsbemaßung.
  5. Klicken Sie, um die Bemaßung gleichzeitig zu platzieren und ihr numerisches Wertefeld zu öffnen.

  6. Geben Sie optional einen neuen Bemaßungswert ein.

  7. Drücken Sie die Eingabetaste, um den Bemaßungswert zu akzeptieren.

Beispiel für das lineare Maß, das zur Bemaßung zwischen zwei parallelen Linien verwendet wird

Bei der Bemaßung zwischen zwei Linien impliziert dies eine Parallelität ohne visuelle Parallelitätsbedingungen.

  1. Klicken Sie auf das Tool Bemaßung (Tool-Symbol „Bemaßung“).
  2. Klicken Sie auf den ersten Eckpunkt.
  3. Klicken Sie auf den zweiten Eckpunkt (diagonal zum ersten Eckpunkt).
  4. Ziehen Sie in einem Winkel zum Positionieren der diagonalen Abstandsbemaßung.
  5. Klicken Sie, um die Bemaßung gleichzeitig zu platzieren und ihr numerisches Wertefeld zu öffnen.

  6. Geben Sie optional einen neuen Bemaßungswert ein.

  7. Drücken Sie die Eingabetaste, um den Bemaßungswert zu akzeptieren.

Beispiel für die Ermittlung eines diagonalen Abstands

  1. Klicken Sie auf das Tool Bemaßung (Tool-Symbol „Bemaßung“).
  2. Klicken Sie auf die Kante des Kreises.
  3. Ziehen Sie in den Kreis hinein oder von ihm weg, um die Durchmesserbemaßung zu positionieren.
  4. Klicken Sie, um die Bemaßung gleichzeitig zu platzieren und ihr numerisches Wertefeld zu öffnen.

  5. Geben Sie optional einen neuen Bemaßungswert ein.

  6. Drücken Sie die Eingabetaste, um den Bemaßungswert zu akzeptieren.

Beispiel für die Ermittlung des Durchmessers

  1. Klicken Sie auf das Tool Bemaßung (Tool-Symbol „Bemaßung“).
  2. Klicken Sie auf die erste Linie.
  3. Klicken Sie auf die zweite Linie (die sich in einem Winkel zur ersten Linie befindet).
  4. Ziehen Sie in den Winkel hinein oder aus ihm heraus, um die Winkelbemaßung zu positionieren.

    1. Sie können die Bemaßung auch in den Quadranten ziehen, für den Sie den Winkel definieren möchten:

  5. Klicken Sie, um die Bemaßung gleichzeitig zu platzieren und ihr numerisches Wertefeld zu öffnen.

  6. Geben Sie optional einen neuen Bemaßungswert ein.

  7. Drücken Sie die Eingabetaste, um den Bemaßungswert zu akzeptieren.

Beispiel für das Klicken auf die einzelnen Linien zur Ermittlung des Winkels

Direkter Abstand

Dies bemaßt den kürzesten Abstand zwischen zwei Punkten.

  1. Klicken Sie auf das Tool Bemaßung (Tool-Symbol „Bemaßung“).
  2. Klicken Sie auf den Endpunkt der ersten Linie.
  3. Klicken Sie auf den Endpunkt der zweiten Linie.
  4. Ziehen Sie in einem Winkel zum Positionieren der direkten Abstandsbemaßung.
  5. Klicken Sie, um die Bemaßung gleichzeitig zu platzieren und ihr numerisches Wertefeld zu öffnen.

  6. Geben Sie optional einen neuen Bemaßungswert ein.

  7. Drücken Sie die Eingabetaste, um den Bemaßungswert zu akzeptieren.

Beispiel für einen direkten Abstand

Linearer Abstand

Hiermit wird der lineare Abstand zwischen zwei Punkten bemaßt.

  1. Klicken Sie auf das Tool Bemaßung (Tool-Symbol „Bemaßung“).
  2. Klicken Sie auf den Endpunkt der ersten Linie.
  3. Klicken Sie auf den Endpunkt der zweiten Linie.
  4. Ziehen Sie gerade nach oben/unten oder links/rechts, um die lineare Abstandsbemaßung zu positionieren.
  5. Klicken Sie, um die Bemaßung gleichzeitig zu platzieren und ihr numerisches Wertefeld zu öffnen.

  6. Geben Sie optional einen neuen Bemaßungswert ein.

  7. Drücken Sie die Eingabetaste, um den Bemaßungswert zu akzeptieren.

Linearer Abstand zwischen zwei Punkten

  1. Klicken Sie auf das Tool Bemaßung (Tool-Symbol „Bemaßung“).
  2. Klicken Sie auf den Bogen.
  3. Ziehen Sie in den Bogen hinein oder von ihm weg, um die Radiusbemaßung zu positionieren.
  4. Klicken Sie, um die Bemaßung gleichzeitig zu platzieren und ihr numerisches Wertefeld zu öffnen.

  5. Geben Sie optional einen neuen Bemaßungswert ein.

  6. Drücken Sie die Eingabetaste, um den Bemaßungswert zu akzeptieren.

Beispiel für die Ermittlung des Radius eines Bogens

  1. Klicken Sie auf das Tool Bemaßung (Tool-Symbol „Bemaßung“).

  2. Klicken Sie auf den ersten Endpunkt des Bogens.

  3. Klicken Sie auf den zweiten Endpunkt des Bogens.

  4. Klicken Sie auf den Bogen.

  5. Ziehen Sie, um die Bogenlängenbemaßung zu positionieren.

  6. Klicken Sie, um die Bemaßung gleichzeitig zu platzieren und ihr numerisches Wertefeld zu öffnen.

  7. Geben Sie optional einen neuen Bemaßungswert ein.

  8. Drücken Sie die Eingabetaste, um den Bemaßungswert zu akzeptieren.

Beispiel für die Ermittlung der Länge eines Bogens

Hiermit wird der Abstand zwischen zwei Punkten auf einem Spline oder einem Spline-Punkt und jedem anderen Skizzenpunkt bemaßt.

  1. Klicken Sie auf das Tool Bemaßung (Tool-Symbol „Bemaßung“).

  2. Klicken Sie auf den ersten Spline-Punkt.

  3. Klicken Sie auf den zweiten Spline-Punkt (oder einen anderen Punkt in der Skizze).

  4. Ziehen Sie, um die Abstandsbemaßung zu positionieren.

  5. Klicken Sie, um die Bemaßung gleichzeitig zu platzieren und ihr numerisches Wertefeld zu öffnen.

  6. Geben Sie optional einen neuen Bemaßungswert ein.

  7. Drücken Sie die Eingabetaste, um den Bemaßungswert zu akzeptieren.

Beispiel für Spline-Bemaßungen

Sie können auch den direkten Abstand zwischen zwei Punkten auf einem Spline oder einem Spline-Punkt und jedem anderen Skizzenpunkt ermitteln, indem Sie den Mauszeiger in einem Winkel wegziehen, um die direkte Abstandsbemaßung zu positionieren. Siehe Direkter Abstand.

Hiermit wird der Abstand zwischen einer Ebene und einem anderen Skizzenpunkt bemaßt.

  1. Klicken Sie auf das Tool Bemaßung (Tool-Symbol „Bemaßung“).

  2. Klicken Sie auf den Skizzenpunkt.

  3. Klicken Sie auf die Ebene.

  4. Ziehen Sie, um die Abstandsbemaßung zu positionieren.

  5. Klicken Sie, um die Bemaßung gleichzeitig zu platzieren und ihr numerisches Wertefeld zu öffnen.

  6. Geben Sie optional einen neuen Bemaßungswert ein.

    Wenn ein neuer Bemaßungswert eingegeben wird, bewegt sich die Skizzengeometrie, während die Ebene an Ort und Stelle bleibt.

  7. Drücken Sie die Eingabetaste, um den Bemaßungswert zu akzeptieren.

Beispiel für die Ermittlung des Abstands zwischen einer Skizzengeometrie und einer Ebene

Erstellen Sie eine Mittellinienbemaßung zwischen einem Kreis, einem Punkt oder einer Nichtkonstruktionslinie zu einer Konstruktionslinie, um zum Beispiel ein Bauteil für einen Rotiervorgang zu bemaßen. Beginnen Sie eine Abstandsbemaßung zwischen einem dieser Skizzenelemente und bewegen Sie dann den Mauszeiger auf die gegenüberliegende Seite der Konstruktionslinie. Durch das Bewegen der Maus über die Konstruktionslinie wechselt der Status zwischen Abstands- und Mittellinienbemaßung:

  1. Klicken Sie auf das Tool Bemaßung (Tool-Symbol „Bemaßung“).

  2. Klicken Sie auf den Kreis oder Skizzenpunkt.

  3. Klicken Sie auf die Konstruktionslinie. Dies führt zu einer Abstandsbemaßung zwischen den zwei Linien:

Beispiel für den Beginn der Erstellung einer Mittellinienbemaßung

  1. Ziehen Sie auf die gegenüberliegende Seite der Konstruktionslinie, um den Status gleichzeitig auf eine Mittellinienbemaßung umzuschalten und die Mittellinienbemaßung zu positionieren.
  2. Klicken Sie, um die Bemaßung gleichzeitig zu platzieren und ihr numerisches Wertefeld zu öffnen.

  3. Geben Sie optional einen neuen Bemaßungswert ein.

  4. Drücken Sie die Eingabetaste, um den Bemaßungswert zu akzeptieren.

Beispiel einer Mittellinienbemaßung

Gesteuerte Bemaßungen sind nützlich, um die Designabsicht beizubehalten, wie einen Abstand oder die Wanddicke über einem bestimmten Wert beizubehalten.

  • Bemaßungen sind standardmäßig steuernd. Klicken Sie mit der rechten Maustaste auf einen Bemaßungswert, um „Steuernd/Gesteuert“ im Kontextmenü auszuwählen.
  • Steuernde Bemaßungen werden in Schwarz angezeigt und können bearbeitet werden.
  • Gesteuerte Bemaßungen werden in Hellgrau angezeigt und können nicht bearbeitet werden. (Schalten Sie ggf. auf „Steuernd“ um und bearbeiten Sie sie dann.)

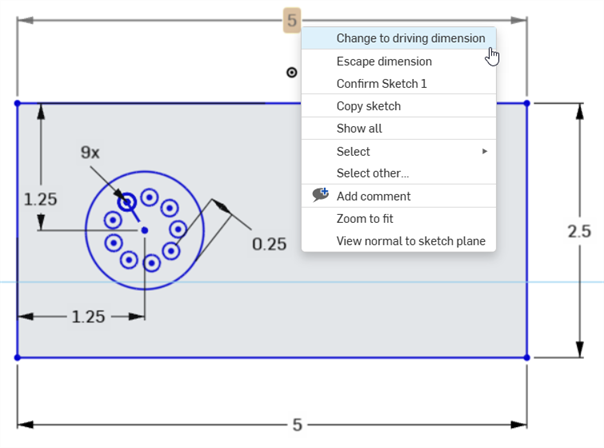

Beispiel für das Dropdown-Menü, mit dem eine Bemaßung von „Gesteuert“ auf „Steuernd“ geändert werden kann

  • Wenn eine zur Skizze hinzugefügte Bemaßung die Skizze überdefiniert, werden die Bemaßungen automatisch als „gesteuert“ festgelegt.
  • Sie können gesteuerte Bemaßungen überall dort hinzufügen, wo eine steuernde Bemaßung hinzugefügt werden kann.
  • Gesteuerte Bemaßungen geben den Wert der implizierten Bemaßung wieder. Die Geometrie wird nicht geändert.
  • When a dimension is switched from driven to driving, it changes the geometry; if changing a driven dimension to driving causes the sketch to be overconstrained, red indicators appear as usual.

Für einige Bemaßungen, aber nicht alle, können in Onshape negative Werte eingegeben werden. Für welche Bemaßungen negative Werte akzeptiert werden, sehen Sie im Folgenden.

Onshape erlaubt negative Werte für:
  • Abstandsbemaßung
  • Winkelbemaßung
  • Linienlänge
  • Splinebemaßung
Onshape erlaubt keine negativen Werte für:
  • Bogenbemaßung
  • Radius- oder Durchmesserbemaßung
