Kommentare in Arbeitsbereichen und Versionen

Klicken Sie links in der Benutzeroberfläche in der Dokumentenpalette auf das Kommentarsymbol , um die Kommentarpalette zu öffnen.

Neue Kommentare werden durch einen blauen Punkt auf dem Kommentarsymbol angezeigt:
Neue, Ihnen zugewiesene Kommentare werden durch eine Zahl auf dem Kommentarsymbol angezeigt (die Zahl entspricht der Anzahl der Ihnen zugewiesenen Kommentare):

Öffnen Sie in einer bestimmten Registerkarte in der Dokument-Palette die Option „Kommentare“. Klicken Sie auf „Kommentieren“, und geben Sie einen Kommentar ein. Alle Bearbeiter, die E-Mail-Benachrichtigungen aktiviert haben, werden per E-Mail über den Kommentar mit einem Link zu diesem Dokument benachrichtigt. Der Link leitet den Bearbeiter zur ersten Registerkarte des Dokuments weiter.

Klicken Sie auf die Schaltfläche „Hinzufügen“, und eine E-Mail-Nachricht mit dem Text des Kommentars und einem Link zum Dokument wird an den Benutzer gesendet. Wenn der erwähnte Benutzer über keine Berechtigungen für das Dokument verfügt, werden Sie darüber informiert und zum Teilen des Dokuments aufgefordert:

Wenn der genannte Benutzer das Dokument zu diesem Zeitpunkt geöffnet hat, wird der Kommentar automatisch geöffnet.

Sobald das Dokument geteilt wird, wird eine E-Mail-Nachricht an den Benutzer mit dem Kommentar und dem Link zum Dokument gesendet. Eine weitere E-Mail informiert den Benutzer darüber, dass das Dokument geteilt wurde.

URLs zu Kommentaren hinzufügen

Sobald der Kommentar gespeichert wird, werden URL-Standorte automatisch in einen HTML-Link umgewandelt.

Wenn dieser Link auf eine Onshape-Adresse in diesem oder einem anderen Dokument verweist, wird er in einer neuen Browser-Registerkarte geöffnet. Dem Link ist das Onshape-Logo vorangestellt und er wird in leicht lesbaren Text umgewandelt, der das Dokument, die Version bzw. den Arbeitsbereich und/oder die Registerkarte anzeigt.

Wenn das Ziel des Links außerhalb von Onshape liegt, wird der Inhalt in einer neuen Browser-Registerkarte geöffnet. Beim Link wird ein Symbol für einen externen Link und eine Warnmeldung angezeigt. Daran erkennen Sie, dass das Ziel außerhalb von Onshape liegt (siehe unten).

Ein externer Link (oben) und ein interner Onshape-Link (unten).

Benutzer sollten sich bewusst sein, dass externe Links ein Sicherheitsrisiko darstellen können. Klicken Sie nur auf Links, deren Quelle Sie zuvor überprüft haben.

Elemente in Feature-Listen kennzeichnen (Kommentare zu Features hinzufügen)

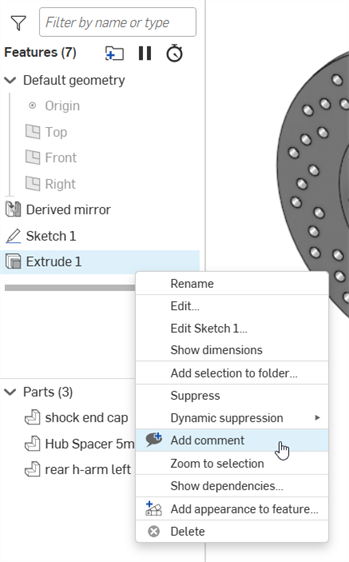

Wählen Sie zum Hinzufügen eines Kommentars zu einem Element in einer Feature-Liste (in Part Studios und Baugruppen) das Feature in der Liste aus und öffnen Sie das Kontextmenü. Wählen Sie „Kommentieren“ aus:

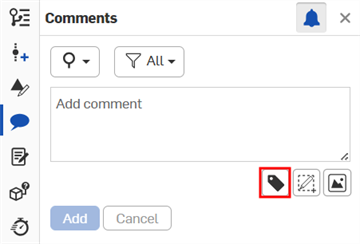

Oder Sie können das Symbol „Objekt markieren“ im Dialogfenster „Kommentare“ auf der Dokument-Palette verwenden (siehe unten rechts vom roten Pfeil):

Wählen Sie dann das Objekt aus: Bauteil, Kante, Fläche usw.

Sie können Objekte auch in Antworten auf Kommentare markieren (mit einem Tag versehen).

Verwenden Sie das „@“-Zeichen, um einen bestimmten Benutzer für die E-Mail-Benachrichtigung mit Link zum Kommentar festzulegen. Wenn Sie im Kommentar-Dialogfenster (oben) auf Hinzufügen klicken, wird ein Kommentarsymbol neben dem Feature in der Liste oder auf dem Element im Grafikbereich (siehe unten) angezeigt:

Wenn die Kommentar-Palette geschlossen wird, werden die Kommentarsymbole in der Feature-Liste ausgeblendet. Die Symbole sind nur dann sichtbar, wenn die Kommentar-Palette geöffnet ist.

Features in der Feature-Liste haben im Grafikbereich keine Kommentar-Symbole. Ihre Kommentar-Symbole werden in der Feature-Liste angezeigt.

Kommentare zu impliziten Verknüpfungsverbindungen hinzufügen

Sie können einen Kommentar direkt zu einer impliziten Verknüpfungsverbindung hinzufügen.

1. Bewegen Sie den Mauszeiger über ein Element, um implizite Verknüpfungsverbindungen zu aktivieren.
2. Wählen Sie „Kommentieren“ aus, um einen neuen Kommentar in der Kommentarpalette zu öffnen.

   Wenn Sie auf Hinzufügen klicken, wird die Kommentarpalette geöffnet und ein Kommentarsymbol auf der impliziten Verknüpfungsverbindung angezeigt:

Wird die Kommentarpalette geschlossen, werden die Kommentarsymbole im Grafikbereich ausgeblendet. Die Symbole sind nur dann sichtbar, wenn die Kommentare in der Dokumentenpalette geöffnet sind.

Um den Kommentar zu löschen, klicken Sie rechts oben in der Kommentare-Palette auf . Bestätigen Sie dann den Vorgang.

Kommentare zu MBD-Beschriftungen hinzufügen

So fügen Sie einen Kommentar zu einer toleranten Skizzenbemaßung hinzu:

Bevor eine tolerante Skizzenbemaßung mit einem Kommentar versehen werden kann, muss sie einem nachgelagerten Bauteil zugeordnet werden.

1. Erstellen Sie die Skizze mit allen zugehörigen toleranten Bemaßungen. Siehe MBD-Toleranzeinstellungen.

2. Erstellen Sie aus der Skizze ein Bauteil.

3. Öffnen Sie die Prüftabelle () und stellen Sie sicher, dass dieses Bauteil ausgewählt ist. Die Bemaßung der Skizze wird in der Tabelle angezeigt.

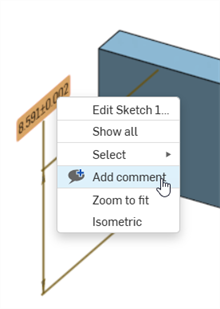

4. Rechtsklicken Sie auf die Bemaßung im Grafikbereich und klicken Sie dann auf „Kommentar hinzufügen“ ().



5. Geben Sie den Kommentar ein und klicken Sie auf die Schaltfläche Hinzufügen.

So fügen Sie einen Kommentar zu einem anderen toleranten Feature, einer Bohrungsbeschreibung oder einer MBD-Prüftabelle (z. B. einem Bezugspunkt oder einer Form- und Lagetoleranz) hinzu:

1. Fügen Sie die Beschriftungen zum Bauteil hinzu. Sie können das entweder über das Dialogfenster eines Features (wie „Linear austragen“, „Bohrung“, „Verrundung“ usw.) oder über die Prüftabelle machen. Weitere Informationen finden Sie unter Modellbasierte Definition und Prüftabelle.

2. Öffnen Sie die Prüftabelle () und wählen Sie das Bauteil aus.

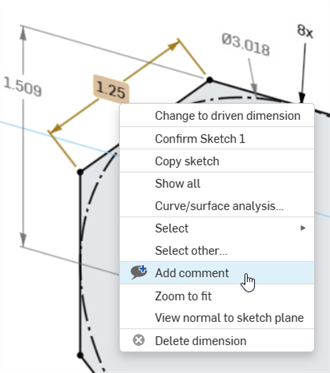

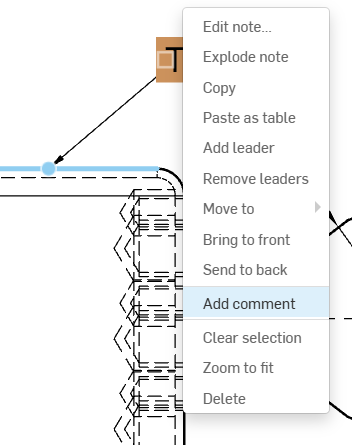

3. Rechtsklicken Sie auf die tolerante Bemaßung in der Skizze und klicken Sie dann auf „Kommentar hinzufügen“ ().



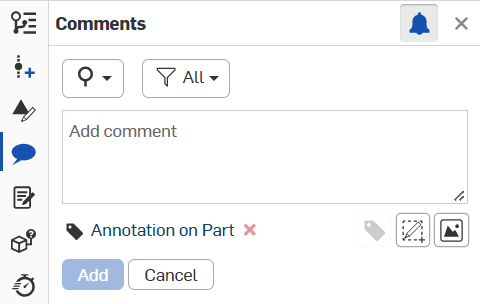

4. Geben Sie den Kommentar ein und klicken Sie auf die Schaltfläche Hinzufügen.

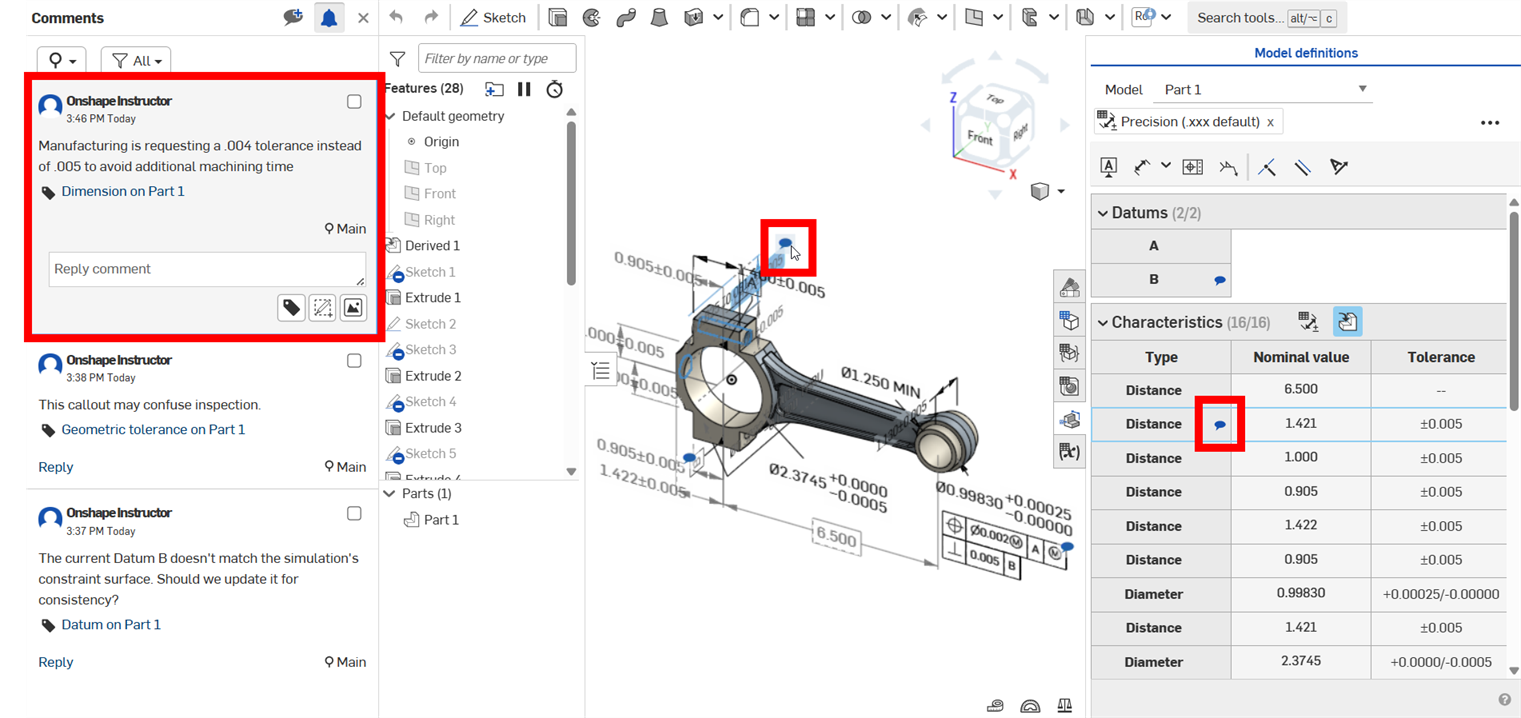

   Der Kommentar wird in der Kommentarpalette auf der linken Seite hinzugefügt. Die Beschriftung im Grafikbereich wird dadurch mit einem Kommentarsymbol (mittleres Bild unten) markiert. Das gleiche Kommentarsymbol wird auch in der Prüfpalette (rechts) angezeigt:

Alternativ können Sie den Kommentar zuerst in der Kommentarpalette hinzufügen und dann die Beschriftung im Grafikbereich mit dem Markieren-Tool () markieren.

Hinweis: Ihr Bearbeiter-Symbol wird angezeigt (weil Sie im Dokument aktiv sind). Wenn Sie dieses Dokument mit einem anderen Benutzer geteilt haben, sieht dieser Ihr Bearbeiter-Symbol und Sie sehen seines. Wenn ein Benutzer das Dokument schließt, verschwindet das Symbol, aber die Kommentare bleiben erhalten.

Für Dokumente, die mit externen Enterprise-Verbindungen geteilt werden, wird ein Banner in der Palette Kommentar angezeigt. Weitere Informationen finden Sie unter Verbindungen.

Eigentümer von Dokumenten verfügen automatisch über die Kommentarberechtigung für ihre Dokumente. Wenn ein Eigentümer ein Dokument direkt mit einem anderen Benutzer teilt, kann der Eigentümer diesem Benutzer die Kommentarberechtigung zuweisen (oder auch entziehen). Alle Berechtigungen zur Bearbeitung umfassen automatisch auch die Berechtigung, Kommentare abzugeben. Auch die Berechtigung „Darf anzeigen“ erlaubt das Hinzufügen von Kommentaren.

Wenn Benutzer über die Kommentarberechtigung für ein Dokument verfügen, erhalten sie automatisch E-Mail-Benachrichtigungen, wenn:

• ein neuer Kommentar erstellt wird
• eine Antwort zu einem Kommentarverlauf, an dem sie beteiligt waren, bereitgestellt wird

Benutzer, die über die Teilen-Berechtigung auf ein Dokument zugreifen dürfen, sind nicht automatisch für E-Mail-Benachrichtigungen angemeldet. Sie können jedoch E-Mail-Benachrichtigungen aktivieren, indem Sie das Kontrollkästchen im Kommentarfeld aktivieren.

Sie können anderen Benutzern in Onshape Aufgaben über die Kommentarpalette zuweisen. Erwähnt ein Benutzer andere Benutzer in einem Kommentar, wird der erwähnte Benutzer unter dem Kommentarfeld mit „Zuweisen an“ und einem Kontrollkästchen angezeigt:

Um diesem Benutzer eine Aufgabe zuzuweisen, klicken Sie unten im Dialogfenster auf das Kontrollkästchen neben „Zuweisen an“. Die Aktionsschaltfläche wechselt von Hinzufügen auf Zuweisen.

Werden mehrere Benutzer im Kommentar erwähnt, wird der erste Benutzer im zugewiesenen Abschnitt angezeigt. Mit dem Dropdown-Pfeil auf der rechten Seite können Sie einen anderen Benutzer auswählen, der im Kommentar erwähnt wird. Sie können eine Aufgabe jeweils nur einem Benutzer zuweisen.

Nach der Zuweisung wird der ausgewählte Benutzer oben in der Aufgabe angezeigt (siehe unten). Dieser zugewiesene Benutzer erhält eine E-Mail-Benachrichtigung sowie eine Desktop-Benachrichtigung, dass ihm eine Aufgabe zugeteilt wurde.

Sobald der zugewiesene Benutzer die ihm zugeordnete Aufgabe ausgeführt hat, kann er die Aufgabe abschließen, indem er rechts oben auf das Kontrollkästchen klickt.

Neue Kommentare werden durch einen blauen Punkt auf dem Kommentarsymbol angezeigt:
Neue, Ihnen zugewiesene Kommentare werden durch eine Zahl auf dem Kommentarsymbol angezeigt (die Zahl entspricht der Anzahl der Ihnen zugewiesenen Kommentare):
Nur neue Kommentare können Benutzern zugewiesen werden.

Kommentare filtern

Um Kommentare oder Aufgaben in der Kommentarpalette zu filtern, klicken Sie oben in der Palette auf das Filtersymbol .

Klicken Sie auf die Option, die Sie anzeigen möchten. Die Liste des Kommentarfelds wird dann entsprechend angepasst.

So verwenden Sie die Markup-Funktion für Beschriftungen, geben Bezugstexte direkt im Grafikbereich ein (und fügen diese dann als Bild an den Kommentar an):

1. Sobald die Kommentarpalette geöffnet ist, klicken Sie auf Markup.

2. Wenn das Markup von einem PDF-Tab aus initiiert wird, öffnet sich ein browserbasierter Dialogfenster. Darin werden Sie gefragt, welchen Teil Ihres Bildschirms Sie mit Onshape teilen möchten. Wählen Sie die PDF-Registerkarte aus:



3. Der Markup-Bereich ist mit einer blau gestrichelten Linie umrandet und die Markup-Tools werden angezeigt:



4. Verwenden Sie die Tools wie alle anderen Grafikwerkzeuge, um Pfeile, Linien, Freiformen, Kreise, Quadrate, Text zu erstellen. Wählen Sie eine Farbe und eine Größe für die Grafiken aus.

   1. Wenn ein Tool ausgewählt wird, ändert sich der Mauszeiger in ein Fadenkreuz-Symbol. Klicken und ziehen Sie im Grafikbereich, um die ausgewählte Form oder ein Textfeld zu zeichnen.

   2. Um eine Aktion in der Markierung rückgängig zu machen, verwenden Sie die Tastenkombination Strg+z. Sie können ein Objekt auch einzeln zum Löschen auswählen: Klicken Sie auf das Objekt und drücken Sie dann die Entf-Taste oder klicken Sie auf die Schaltfläche „Löschen“ .

   3. Während Sie klicken und ziehen können, um ein Markup-Symbol an beliebiger Stelle und in beliebiger Richtung zu erstellen, können Sie auch Umschalt+Ziehen verwenden, um das Symbol in einem Winkel von 45 Grad zu erstellen:



      Um Ellipsen, Kreise, Quadrate oder Rechtecke um den anfänglichen Klickpunkt zu zentrieren, verwenden Sie Strg+Klicken während des Ziehens.

      Um einen Kreis oder ein Quadrat (anstelle einer Ellipse oder eines Rechtecks) zu erstellen, verwenden Sie beim Ziehen die Tastenkombination Umschalt+Klicken.

      Verwenden Sie beim Ziehen Strg+Umschalt+Klicken, um einen Kreis oder ein Quadrat zu erzeugen, der bzw. das um den ursprünglichen Klickpunkt zentriert ist.

   4. Wenn Text ausgewählt ist, zeichnen Sie zuerst ein Textfeld, klicken Sie dann in das Feld, um den Mauszeiger zu setzen, und geben Sie Text ein. Sie können die Farbe und Größe ändern, während das Textfeld aktiv ist.

5. Um den Vorgang abzubrechen, ohne Ihr Markup zu speichern, klicken Sie auf das X im Dialogfenster „Markup“.

6. Um Ihre Markierung zu speichern, klicken Sie auf das Häkchen im Dialogfenster „Markup“.

Nach dem Speichern wird das Markup als Anhang zum aktuell aktiven Kommentar hochgeladen. Sobald Sie den Kommentar hinzugefügt haben (also auf „Hinzufügen“ geklickt haben), erscheint das Markup als Miniaturbild im Kommentar:

Das Markup-Symbol ist auch für Antworten auf Kommentare verfügbar.

• Klicken Sie in einem Kommentar auf den Link, um direkt zu der Registerkarte, für die der Kommentar erstellt wurde, zu navigieren.

  In der Registerkarte verändert sich der Link, um gegebenenfalls das Objekt mit dem Kommentar, wiederzugeben.

  Klicken Sie auf den neuen Link, um das Bauteil im Grafikbereich hervorzuheben.

• Kommentare sind mit einem bestimmten Dokument und einem seiner Arbeitsbereiche verbunden. Das heißt, dass die Kommentare je nach aktivem Arbeitsbereich variieren.
• Klicken Sie erneut auf das Symbol „Kommentar“, um die Kommentar/Dokument-Palette zu schließen. Oder klicken Sie auf das kleine x oben rechts in der Palette, um sie zu schließen.
• Klicken Sie auf „Kommentieren“, um einen weiteren Kommentar zu hinterlassen.
• Klicken Sie auf „x antworten“, um eine Antwort auf einen Kommentar zu erstellen. Klicken Sie auf „Antworten“, um die Nachricht zu speichern.
• Bewegen Sie den Mauszeiger über ein Kommentar-Feld, um auf die Symbole zum Bearbeiten und Löschen zuzugreifen.
• Hat ein Benutzer keine Bearbeitungsrechte für den Arbeitsbereich (was bei Versionen per se der Fall ist), besteht kein Zugriff auf die Palette „Kommentare“.
• Kommentare werden in der Arbeitsplatz-Historie nicht gespeichert.
• Wird eine Baugruppe in eine neue Unterbaugruppe verschoben, bleiben die Kommentare erhalten.
• Auf der Seite „Aktionsobjekte“ des Benutzers können alle ihm zugewiesenen Kommentare sowie die Person, die die Aufgabe zugewiesen hat, die Dokumentversion, in der der Kommentar erstellt wurde, und das Datum, an dem der Kommentar erstellt wurde, angezeigt werden.
