「使用處」指令可讓您找出某一特定零件或組合件用於那些組合件和工程圖中,或是 Feature Studio 被用在那一文件版本中 。當您在製程中需要對零件或組合件做出變更,且需要了解該變更會帶來的影響時,這個功能是相當有用的。在您需要知道所做變更會對其他組合件或工程圖造成的影響時,可在做出變更之前使用「使用處」指令來找出所有受影響的組合件或工程圖。

目前僅為 Enterprise 帳戶使用者與 Professional 帳戶使用者提供這個功能。在 Professional 帳戶的狀況下,資料可以橫跨多個公司與使用者 (藉由共享),使用者僅能存取已與其分享的文件 (與資料)。

操作方式

在您啟用「使用處」指令之後,Onshape 會傳回結果,其中包括在已建立版本組合件或工程圖中使用已建立版本零件 (或組合件) 的位置。Onshape 一律依據最新到最舊版本/修訂版的順序傳回結果。結果中不會包括未含有已建立版本零件或組合件的組合件與工程圖。

您可以在介面中從兩個地方啟用「使用處」指令:

  • 從文件頁面中在搜尋結果內選擇一個零件或組合件,然後再選取右側的 [使用處] 圖示。
  • From within a document, in a Part Studio or Assembly, right-click on the part name or the part in the graphics area and select Where used from the context menu. Onshape first filters and displays information for the current version of the selected part. (You can change the filter to obtain results for other versions or revisions of the selected part). The part or assembly opens Where used in the Document panel.

下方詳細說明開始使用「使用處」指令的各種方法。

Onshape 目前並未將工作區包含在結果中。

這個指令具備可讓您篩選與探究結果的強大功能,幫助您在所屬 Onshape Enterprise 的龐大資料中找出精確的產品資訊。下方將詳細說明如何在 Onshape 中使用「使用處」指令。

文件頁面中的「使用處」

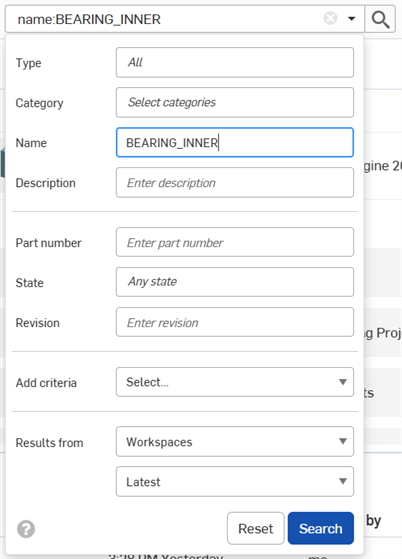

Initiating the Where used command can start with a Search for a specific part or assembly on the Documents page, using the Search command. Click the arrow to expand the advanced search dialog, and type the name of the part or assembly in the Name field:

Bearing_Inner 進階搜尋

上圖是在 Onshape 瀏覽器版本中的搜尋結果

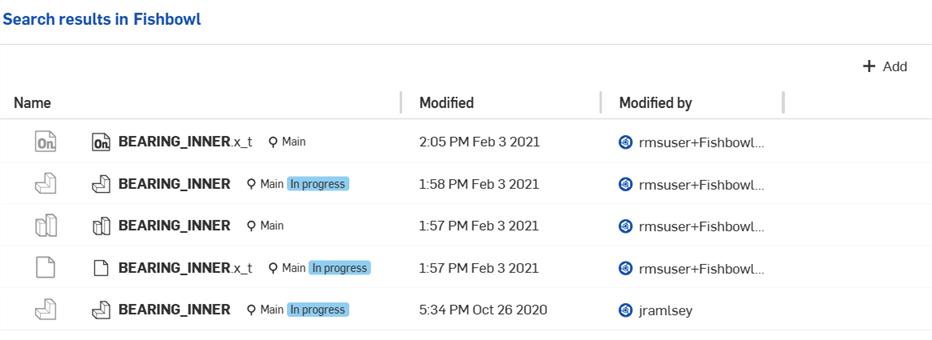

Onshape returns a list of results that include the part or assembly. From this list, you can select a part or assembly, select the Where used panel on the far right using the Where used icon icon, and drill into the details of where the part has been used, explained further below.

在文件頁面中的 Bearing_Inner 結果清單

包含零件或組合件的結果清單

上圖是在 Onshape iOS 中的搜尋結果

在 Android 的裝置上,於搜尋並開啟「詳細資料」窗格之後,輕觸「使用處」圖示:

開啟「詳細資料」窗格之後,輕觸「使用處」圖示的範例

上圖是「詳細資料」窗格,其中「使用處」分頁是啟用的

在 Part Studio 或組合件中的「使用處」

當在 Part Studio 或 Assembly 中時,您可以選擇一個零件或組合件,按右鍵 (或輕觸行動裝置上零件清單旁的三點功能表) 然後選取 [使用處]。「使用處」面板隨即開啟,其中顯示關於特定零件或組合件的詳細資訊:

從文件面板工具列中選擇「使用處」圖示

上圖是在瀏覽器平台上的「使用處」面板

顯示 Android 中的「使用處」面板

上圖是 Android 中的「使用處」面板

顯示 iOS 中的「使用處」面板

上圖是在 iOS 中的「使用處」面板 - 選擇零件,接著於圖形區域中使用兩指輕觸,然後再選擇 [使用處]

This panel displays the same results and mechanisms for filtering those results, and also drilling down into the results that the Where used results dialog has when accessed from within a document. For more detailed information about understanding results, see Working with results for single-part Part Studios, below.

可以在 Part Studio 或組合件中從零件清單 (Part Studio 中)、實例清單 (組合件中),或是 Part Studio 或組合件的圖形區域中啟用「使用處」指令:

  • 在零件或組合件上按右鍵,然後從環境選單中選擇 [使用處]。
  • 在圖形區域中於零件或組合件上按右鍵,然後從環境選單中選擇 [使用處]。

在這兩種情況中,會在文件面板內開啟「使用處」。 下方的範例顯示一個組合件在文件面板的「使用處」中開啟:

組合件在文件面板的「使用處」中開啟的範例

Be aware that the Where used command is performed first within the workspace or version that is currently open. Keep in mind that Where used queries return no results from workspaces currently. If the command is initiated from within a document workspace (or from the Documents page), you will see no results with this message:

訊息說明不支援工作區「使用處」的範例。請在篩選器選項中選取一個版本來查看使用處的結果

您可以在結果對話方塊中操控篩選器來找出所需的訊息,詳細說明如下。

取決於所查看的零件是 Part Studio 中的單一零件或多零件,或者是經組態零件,Onshape 傳回結果的方式稍有不同。

每個情節分別說明如下。

Feature Studio 的「使用處」

若要找出 Feature Studio 被用在那些文件版本中,請在 Feature Studio 分頁上按右鍵,然後選擇 [使用處]:

Feature Studio 分頁中的「使用處」

「使用處」面板隨即開啟,其中顯示關於 Feature Studio 使用處的詳細資訊,與在 Part Studio 或組合件中找出零件使用處類似。「使用處」面板同時會在面板底部顯示 Feature Studio 被匯入至其他 Feature Studios 的位置:

Feature Studio 的「使用處」

Be aware that the Where used command is performed first within the workspace or version that is currently open. Keep in mind that Where used queries return no results from workspaces currently. If the command is initiated from within a document workspace, you will see no results.

您可以使用下列的選項之一來篩選清單:

「使用處」篩選器下拉清單

  • Latest revision - Displays only the latest revision where the Feature Studio is used.

  • All revisions - Displays all revisions where the Feature Studio is used.

  • Latest versions - Displays only the latest versions where the Feature Studio is used; versions that either are the last in a workspace or don't have a later version on the branch.

  • All versions - Displays all versions in all workspaces where the Feature Studio is used.

操作單一零件 Part Studio 的結果

在您於文件頁面或文件之中開啟「使用處」面板之後,您可以篩選結果以找出所需的資訊。

在文件頁面中,「使用處」結果面板是位在視窗的右側。在從 Part Studio 或組合件中啟用「使用處」指令時,會在視窗最左側 (組合件的實例清單或 Part Studio 特徵清單的左邊) 的「使用處」面板中傳回結果:

「使用處」查詢的結果範例

請注意上圖,除非您從文件的某一特定版本中啟用指令,否則指令是從工作區中開始搜尋。不過因為 Onshape 無法傳回工作區的結果,所以您需要將零件名稱旁的篩選器變更為有效的版本或修訂版:

在開始使用「使用處」查詢之前,先變更至一有效版本的範例

在上方圖片中所指的版本選擇器是用來選擇您要在那一個版本或修訂版中找出零件或組合件的使用處。系統僅會傳回零件或組合件使用處版本與修訂版的結果。

在您選取了版本或修訂版之後,系統會將結果移入面板內。在這個範例中,搜尋的是 "Bearing Shield" 零件,並指定是在 "V2-Assembled" 版本中:

在選擇版本之後,結果移入面板

  • 縮圖會顯示零件或組合件在您選取版本或修訂版處的預覽。
  • The Results list includes every Assembly and Drawing in which the part or assembly is used, in the selected version or revision.

    In this example, the top-level line items in the results list show which assemblies and drawings the part is directly used in. The results list below shows that the "Bearing Shield" part was inserted directly into the "Ball Bearing Assembly":

    「使用處」結果的範例

    上方的清單可解讀如下:

    • "Bearing Shield" 零件的版本 V2 被用於 "Ball Bearing Assembly" 的版本 V2 中,目前有「進行中」的發行狀態。
    • "Ball Bearing Assembly" 的版本 V2 被用於 "Wheel Assembly" 的版本 V9 中,發行狀態也同為「進行中」。
    • "Wheel Assembly" 的版本 V9 被用於 "Truck Assembly" 的版本 V8 中,發行狀態為「進行中」。
    • 最後是 "Truck Assembly" 的版本 V8 被用於 "Main Assembly" 的版本 V7 中,發行狀態也同為「進行中」,零件編號則是 "ASM-349"。
  • To change the version or revision for which results are shown, use the drop down arrow to expand the list to choose from:

    變更顯示結果的版本或修訂版的範例

    • 最新修訂版 - 僅顯示有使用零件的最新發行組合件或工程圖。不會在結果中包含舊的版本與修訂版。
    • 所有版本 - 顯示使用零件的所有已發行組合件或工程圖。
    • 所有版本 - 顯示使用零件的任何組合件或工程圖的所有版本 (包括已發行的版本)。

操作多零件 Part Studio 的結果

當在包含多個零件的 Part Studio 中搜尋您的零件時,會在「使用處」面板中顯示額外的選項。這個選項可讓您選取特定版本的特定零件的使用處。

例如,當您搜尋的零件是在 Part Studio 中與其他零件一起建構時,則在結果面板中的零件版本選擇器清單下方會包含「顯示較多」:

以紅色輪廓線框出 [顯示較多] 的範例

按一下 [顯示較多] 來展開如下圖的下拉清單:

選取 [顯示較多] 之後的下拉清單

會為 Part Studio 中的每個零件列出文件中各個版本與修訂版的選項。選擇選項之一來找出特定零件的使用處。

操作已組態零件的結果

「使用處」功能同時可用於已組態零件上。例如,Part Studio 中可能包含了一個零件的好幾個組態,但僅有某一尺寸的零件是用於組合件中的。若要輕鬆地找出所使用的零件與其組態,請按一下結果面板中已組態零件名稱旁的下拉箭號,以查看已使用組態的清單:

在已組態零件上使用「使用處」

在上方的圖片中,V1 是未經組態的,名稱是 WASHER;在 V2 中零件已經組態,名稱則變為 M10 Washer。

操作發行的結果

您也可以使用「使用處」來找出零件的最新修訂版是用於何處。例如,在「結果」面板中:

使用「使用處」來找出零件的最新修訂版是用於何處

在上方圖片頂部的零件版本選擇器中選取一個修訂版。在結果篩選器上於不同的選項中切換,查看結果變化的情形。如果您選取「最新修訂版」,則只會看到所選零件用於最新修訂版的結果。您同時會看到發行的狀態是「已發行」的。

最佳實踐與提示

  • 目前僅在 Enterprise 與 Professional 帳戶計畫中提供「使用處」此功能。

  • 不會向匿名檢視者 (從連結的共享而來) 提供「使用處」的功能。
  • 會對唯檢視、輕度與訪客使用者提供「使用處」的功能。

  • 尚不支援文件工作區「使用處」的結果
  • Right-clicking on a part or assembly in the Results list allows you to perform where used on that result. You can also view the result in Isolate mode in a new browser tab:

    使用「隔離顯示」模式選項來隔離顯示零件

    不過請您注意,在開啟已組態零件時,零件不會以「隔離顯示」的模式開啟。

  • If you do not have permission to access a part in the Results list, this icon appears: with a message "Not permitted."
  • When a document has not been captured and therefore is not included in the results, this icon appears with a message "Failed captures." Expanding the "Failed captures" text reveals a list of documents that were not captured.

For an additional Learning center resource, follow the technical briefing article here: How to Use Where Used (Onshape account required).
