在結合上使用條件關係來限制結合間的自由度。

關係類型

Onshape 目前提供這些類型的關係：

  • 齒輪關係 - 將兩個結合以轉動自由度連結在一起
  • 齒條和小齒輪關係 - 在有旋轉自由度的結合與有線性自由度的結合間建立關係
  • 螺釘關係 - 限制圓柱結合中的旋轉自由度與相同圓柱結合中的平移自由度
  • 線性關係 - 以固定比例來變更限制兩個結合間的線性運動

在結合上使用條件關係來限制結合間的自由度。Onshape 目前提供這些類型的關係：

步驟

加入一個關係：

  1. 選擇一個關係圖示。
  2. 在結合特徵的主清單中選擇您要限制的結合 (或在任何目前次組合件的特徵清單中選擇 )。
  3. 在關係對話方塊中，確認選取了所要的關係類型：

    在「齒條和小齒輪」對話方塊確認已選取所需的關係類型

  4. 從模型或結合特徵清單中選擇需要的結合。
  5. Specify degree of freedom for the mate, if necessary:
    1. When you select mates with the exact degrees of freedom required by the relation, Onshape displays the degree of freedom in the dialog for each mate.

      The icons indicate the specific degrees of freedom of each mate: linear movement along the Z axis for Slider, and revolving movement about the Z axis for Revolute.

    1. If you select mates with more degrees of freedom than required by the relation, a second dialog appears in which to select the desired degree of freedom for each mate selected.
  1. 指定每一旋轉距離 (如果不使用預設單位，請指定單位)。
  2. 一旦為兩個結合選擇了適當的自由度，對話方塊會合併填入並準備好可供接受。

You have the ability to use expressions and trigonometric functions in numeric fields in Assemblies.

有各種關係的條件關係工具列範例

在結合上使用條件關係來限制結合間的自由度。Onshape 目前提供這些類型的關係：

  • Gear Relation - creates a constant ratio of angular rotation between mates
  • Rack and Pinion Relation - relates the rotational degree of freedom of a revolute mate with the linear degree of freedom of a slider mate
  • Screw Relation - constrains the rotational degree of freedom in one cylindrical mate to the translational degree of freedom in the same cylindrical mate
  • Linear Relation - constrains the linear motion between two slider mates to change at a constant ratio

步驟

加入一個關係：

  1. 選擇一個關係圖示。
  2. 在結合特徵的主清單中選擇您要建立關係的結合 (或在任何目前次組合件的特徵清單中選擇 )。
  3. 在關係對話方塊中，確認選取了所要的關係類型，然後輸入要求的資訊。

關係對話方塊中顯示一個齒輪關係

只有在所選結合對選擇的條件關係類型是適當的情況下才能建立條件關係。

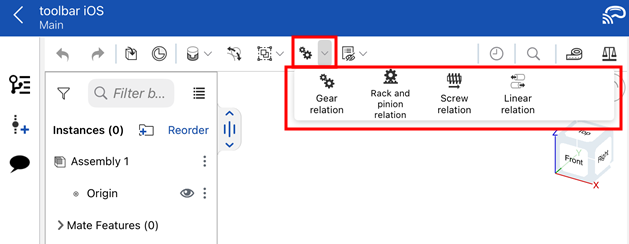

有各種關係的條件關係工具列範例

在結合上使用條件關係來限制結合間的自由度。Onshape 目前提供這些類型的關係：

  • Gear Relation - creates a constant ratio of angular rotation between mates
  • Rack and Pinion Relation - relates the rotational degree of freedom of a revolute mate with the linear degree of freedom of a slider mate
  • Screw Relation - constrains the rotational degree of freedom in one cylindrical mate to the translational degree of freedom in the same cylindrical mate
  • Linear Relation - constrains the linear motion between two slider mates to change at a constant ratio

步驟

加入一個關係：

  1. 選擇一個關係圖示。
  2. 在結合特徵的主清單中選擇您要建立關係的結合 (或在任何目前次組合件的特徵清單中選擇 )。
  3. 在關係對話方塊中，確認選取了所要的關係類型，然後輸入要求的資訊。

關係對話方塊中顯示一個齒輪關係

只有在所選結合對選擇的條件關係類型是適當的情況下才能建立條件關係。
