檢查項目
在工程圖頁中,您可以將數值的檢查項目加入至所需的註記類型上 (包括尺寸、公差、對於個別框架的公差 、表面加工符號、鑽孔、標註、註解等等)。當加入檢查項目時其數字會遞增。檢查項目不是附加在基準上的。
This page details how to add and edit Inspection items and explains how Inspection items are coordinated with releases. For information on defining default properties for Inspection items, see Properties, Inspection items.
- 按一下工程圖工具列右側的 。
- Choose whether you want to manually place inspection items or if you want them to be added automatically.
- To manually place inspection items:
- Ensure Manual is selected in the dialog.
- Make your selections for the appearance of the Inspection item in the dialog:
- 將游標移動暫留到要附加檢查項目的註記或標註上。
- 按一下來放置檢查項目。
- 以此方式根據需要繼續放置檢查項目。
- To automatically place inspection items:
- 在對話方塊中選擇自動。
- 在對話方塊中選擇檢查項目的外觀:
- Select the Scope from the dropdown; you can choose to add inspection items to the entire drawing, a sheet within the drawing, or only a specific view that you select.
- Click Preview to preview the inspection items, and adjust your selections as necessary.
Inspection items will be automatically added to all dimensions, ordinate dimensions, weld symbols, surface finish symbols, geometric tolerance symbols, and callouts. Inspection items will NOT added to basic dimensions or reference dimensions.
- To manually place inspection items:
- 在放置完檢查項目之後,按一下核取記號 來關閉「項目窗格」窗格。
提示
-
When applying Inspection items to dual dimensions, you should only apply the Inspection item to the primary dimension.
-
也可以將檢查項目加入到像是圖頁標題區塊的區域中。
-
To exclude automatic inspection item numbering from being applied to callouts, check Exclude callouts in the Drawing Properties > Inspection menu.
- 若要編輯檢查項目,請在項目上連按兩下來開啟檢查項目窗格,您可於其中對項目的外觀進行變更。
- To move an Inspection item, drag and drop it onto another annotation or callout.
- 若要變更工程圖中檢查項目的外觀,按一下「屬性」圖示 來開啟「屬性」面板並在其中做出變更。
- To access a context menu for an Inspection item, right-click on the item, then select from the commands:
- 編輯 - 選取以開啟檢查項目窗格,如上所述。
- 重新排序檢查項目 - 選取來為強調顯示的檢查項目提供不同的編號。
- 清除選取項目 - 選取以清除任何選擇的檢查項目。
- 縮放至適當比例 - 選擇來縮放視窗大小以將所選的檢查項目置中。
- 刪除 - 選取以刪除所選的檢查項目。
在已發行的工程圖中重新排序項目時,您可以重新使用之前的檢查項目編號。您會看到一個警告方塊,其中的訊息說明該數字已用於先前的發行中:
您可以繼續使用已使用過的項目編號,或是選擇新的編號。
在已發行工程圖中重新排序檢查項目:
- 在工程圖中檢查項目圖示上按右鍵。
- 按一下 [重新排序檢查項目]:
- 在「數字」欄位中輸入一個新的值:
- Click the Inspection item again to apply the new number to it:
A warning displays to indicate the number may have been used in a previous revision:
- Note: After you apply the new value to the Inspection item, the value in the Number field automatically increments. Continue to click Inspection items in the drawing to apply the incremented values as needed:
- Note: After you apply the new value to the Inspection item, the value in the Number field automatically increments. Continue to click Inspection items in the drawing to apply the incremented values as needed:
- 按一下核取記號 () 來接受變更。

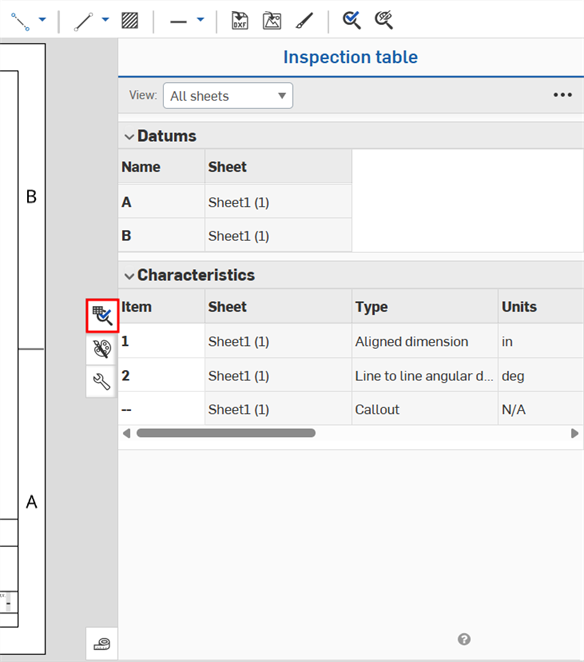

Click the Inspection table icon on the right side of the drawings area to open the Inspection table.
您可以從表格中檢視工程圖中所有的檢查項目。

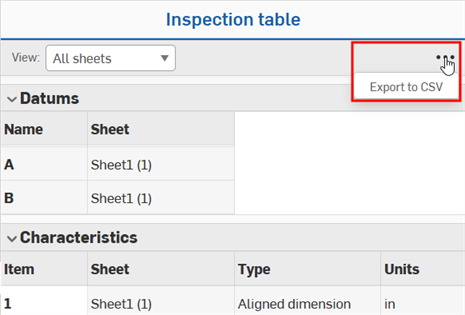

- 若要將檢查表格匯出到一個 .csv 檔案中,按一下表格右上角的三點圖示,然後按一下 [匯出為 CSV]。
- 若要將一個編號分配給檢查項目,請在「項目」欄位的空白儲存格上按右鍵,然後按一下 [分配編號]。
- 若要編輯檢查項目的編號,請在「項目」欄中連按兩下編號,接著編輯編號,然後按下 Enter 鍵。
- 若要從一個檢查項目中移除編號,請在「項目」欄位中的編號上按右鍵,然後按一下 [移除編號]。
您可以編輯出現在檢查表格中的欄。
- 按一下您 Onshape 視窗右上角的帳戶使用者圖示 ,然後按一下 [Company/Enterprise 設定]。
- 按一下左側邊欄中的 [喜好設定]。
- 移動至檢查表格的部分,然後按一下 [編輯]。系統會開啟「編輯檢查表格範本」對話方塊。
- 輸入新範本的「名稱」。
- 若要加入一個欄,按一下 [新增欄] 下拉清單,然後選擇要加入的欄。
- 若要隱藏一個欄,請按一下欄名稱右上角的 X。
- 若要變更欄的順序,點按並將欄拖曳到新的位置。
- 按一下 [儲存變更] 來關閉對話方塊。
- 按一下 [回到文件中]。
若要將檢查符號數量匯出到所有檢查符號標籤的排序 .csv 檔案中:
- Click Export on the drawing context menu OR click the ellipsis > Export to CSV from within the Inspection table. This opens the Export Drawing dialog.
- 從「格式」下拉欄位中選擇 [檢查清單]:
- 指定匯出檔案的「檔案名稱」:
- Select a download option and click Export.
- 在像是 Microsoft Excel 等的試算表應用程式中開啟匯出的 .csv 檔案 (請見下方圖片),其中有「檢查項目編號」、「圖頁編號」、「註記類型」、「單位」、「標稱值」、「公差」、「上限」與「下限」的欄位:
Some spreadsheet applications automatically calculate or reformat symbols, including parentheses and positive and negative tolerance symbols. If your expected results are transmuted in the spreadsheet, you may have to reformat the data or use a text editor instead of a spreadsheet editor.
Only assigned inspection items can be exported to a .csv file. If an inspection table contains only unassigned inspection items, the exported file will contain only headers.
請注意,您必須先在帳戶「喜好設定」中為檢查符護的工程圖匯出定義匯出規則,才能在匯出工程圖時使用這個選項。
For more information on exporting, see the Exporting a Drawing topic.
工程圖定義清單包含所有工程圖註記。可以將這些項目匯出為排序的 .csv 檔案:
- Click Export on the drawing context menu OR click the ellipsis > Export to CSV from within the Inspection table. This opens the Export Drawing dialog.
- 從「格式」下拉欄位中選擇 [工程圖定義清單]:
- 指定匯出檔案的「檔案名稱」:
- Select a download option and click Export.
- 在像是 Microsoft Excel 等的試算表應用程式中開啟匯出的 .csv 檔案。試算表中會有經匯出的工程圖定義清單。
Some spreadsheet applications automatically calculate or reformat symbols, including parentheses and positive and negative tolerance symbols. If your expected results are transmuted in the spreadsheet, you may have to reformat the data or use a text editor instead of a spreadsheet editor.
For more information on exporting, see the Exporting a Drawing topic.
You can also hide all inspection items with one click of the Hide inspection items tool: . Click this tool to hide all inspection items; click again to show all inspection items.
