Onshape 提供建立圖頁草圖幾何的工具：在圖頁上建立像是直線、圓、與矩形等的繪圖圖元。

快速鍵：L

在您的工程圖中建立直線。

  1. 按一下 「直線」工具圖示。
  2. 按一下來開始直線。
  3. 拖曳然後按一下來定義隨後的線段。
  4. 按下 Escape 來結束直線並退出工具。

請注意，在適當的情況下，水平與垂直推斷參考直線會出現。

水平推斷線的範例

在連續相連直線中的每個線段是一個別的圖元。

當您繪製直線時，抓取點會出現在現有的物件上以幫助您放置直線。一旦抓取點出現時按一下來將直線自動連接。

提示

  • 一旦點出現之後，則不需要在點上直接點按。在移動滑鼠來放置直線的操作中，您會在游標經過靠近其他圖元時，看到細虛線的出現。這些是您可以用來對齊直線的推斷線；當您看到推斷線出現時只要按一下即可將直線與其對齊。

  • 若要格式化直線，請參考草圖幾何樣式。

快速鍵：c

在工程圖中建立一個從圓心開始的圓。

  1. 按一下「中心點畫圓」工具 「中心點畫圓」工具圖示 來設定中心點。

  2. 再按一下來設定半徑。

    「中心點畫圓」範例

提示

  • 當對齊尺寸與註記時，您可以移動游標至邊線、中點或其他線條上暫留來啟動紅色的推斷點。當建立或拖曳尺寸或註記時，使用推斷點來抓取至圖元的位置。同樣地，您可以在視圖、線條、尺寸或註記上垂直或水平地移動游標來啟動粉紅色的垂直與水平推斷線。使用推斷線來從所需的參考註記垂直或水平地對齊圖元的位置。

    推斷的範例

  • 若要格式化圓，請參考草圖幾何樣式。

在工程圖中於圓周上定義三個點來建立一個圓。

  1. 按一下「3 點畫圓」工具 「3 點畫圓」工具圖示 來設定起點。

  2. 按一下來設定第二個點。

  3. 按一下第三個點來設定直徑。

    「3 點畫圓」範例

提示

  • 當對齊尺寸與註記時，您可以移動游標至邊線、中點或其他線條上暫留來啟動紅色的推斷點。當建立或拖曳尺寸或註記時，使用推斷點來抓取至圖元的位置。同樣地，您可以在視圖、線條、尺寸或註記上垂直或水平地移動游標來啟動粉紅色的垂直與水平推斷線。使用推斷線來從所需的參考註記垂直或水平地對齊圖元的位置。

    推斷的範例

  • 若要格式化圓，請參考草圖幾何樣式。

快速鍵：g

在工程圖中建立一個角落點開始的矩形。

  1. 按一下「轉角矩形」工具 「轉角矩形」圖示 來開始一個轉角。

  2. 按一下來於對角處結束。

    「轉角矩形」範例

提示

  • 當對齊尺寸與註記時，您可以移動游標至邊線、中點或其他線條上暫留來啟動紅色的推斷點。當建立或拖曳尺寸或註記時，使用推斷點來抓取至圖元的位置。同樣地，您可以在視圖、線條、尺寸或註記上垂直或水平地移動游標來啟動粉紅色的垂直與水平推斷線。使用推斷線來從所需的參考註記垂直或水平地對齊圖元的位置。

    推斷的範例

  • 若要格式化矩形，請參考草圖幾何樣式。

快速鍵：r

在工程圖中建立一個從中心點開始的矩形。

  1. 按一下「中心點矩形」工具 「中心點矩形」工具圖示 來設定中心點。

  2. 再按一下來設定角落。

    「中心點矩形」範例

提示

  • 當對齊尺寸與註記時，您可以移動游標至邊線、中點或其他線條上暫留來啟動紅色的推斷點。當建立或拖曳尺寸或註記時，使用推斷點來抓取至圖元的位置。同樣地，您可以在視圖、線條、尺寸或註記上垂直或水平地移動游標來啟動粉紅色的垂直與水平推斷線。使用推斷線來從所需的參考註記垂直或水平地對齊圖元的位置。

    推斷的範例

  • 若要格式化矩形，請參考草圖幾何樣式。

建立穿越多個點的樣條。

  1. 按一下 「樣條」工具圖示。
  2. 按一下來開始樣條。
  3. 按一下來選取樣條的額外點來調整配合視圖。
  4. 連按兩下或按下 Escape 來結束樣條。

當您繪製時，抓取點會出現在現有的物件上以幫助您放置樣條。一旦抓取點出現時按一下來將其自動連接。對於任何樣條，您可以拖曳點來調整樣條的形狀。

提示

  • 當對齊尺寸與註記時，您可以移動游標至邊線、中點或其他線條上暫留來啟動紅色的推斷點。當建立或拖曳尺寸或註記時，使用推斷點來抓取至圖元的位置。同樣地，您可以在視圖、線條、尺寸或註記上垂直或水平地移動游標來啟動粉紅色的垂直與水平推斷線。使用推斷線來從所需的參考註記垂直或水平地對齊圖元的位置。

  • 若要格式化樣條，請參考草圖幾何樣式。

沿著一條樣條加入點。

  1. 按一下 「樣條點」工具圖示。
  2. 沿著樣條點按來設定額外的點。
  3. 拖曳然後按一下來定義隨後的線段。
  4. 按下 Escape 來退出工具。

拖曳樣條點來修改樣條的形狀。

當您繪製時，抓取點會出現在現有的物件上以幫助您放置點。一旦抓取點出現時按一下來將其自動連接。

將點加入至草圖中。

  1. 按一下 。

  2. 按一下來指定草圖點的位置。

  3. 拖曳草圖點來變更位置。

將剖面線區域加入至封閉的草圖輪廓區域中。

  1. 按一下「剖面線區域」按鈕 「剖面線區域」按鈕。「剖面線區域」對話方塊開啟：

    「剖面線區域」對話方塊

  2. 使用對話方塊上方的草圖工具來繪製一個封閉的輪廓，或在工程圖中選擇一個封閉的草圖輪廓。
  3. 選擇一個標準：ANSI、ISO 或一般。
  4. 從下列的剖面線參數中選擇：
    • 圖案 - 剖面線材料設計
    • 比例 - 剖面線圖案的大小；自動或從 1.0 到 10.0 倍的大小，以整數為增量。
    • 角度 - 剖面線圖案的角度；自動或從 0.0 到 180 度，以 15 度為增量。
    • 色彩 - 剖面線圖案的色彩。預設是會核取工程圖屬性，系統會將整體的工程圖色彩屬性用於剖面線區域中。取消核取可改用自訂的色彩。

      • If a custom color is used, it is only visible in the drawing after the hatch region is accepted (by clicking the checkmark).

  5. 按一下核取記號 綠色的接受核取記號圖示 以接受新的剖面線區域。

對話方塊底部會顯示剖面線區域的預覽。

剖面線區域範例

工程圖中矩形草圖輪廓側視圖上剖面線區域的範例。

在建立剖面線區域時，您可能會看到一個進度環。按下 ESC 鍵來取消建立剖面線。

編輯剖面線區域

若要在套用剖面線區域之後再編輯，請選擇剖面線區域，然後按右鍵並選取 [編輯剖面線]。這樣會開啟剖面線對話方塊，可於其中編輯剖面線。

編輯剖面線區域

刪除剖面線區域

若要刪除剖面線區域，請選擇該區域然後按下鍵盤上的 Delete 鍵，或是按右鍵然後從環境選單中選擇 [刪除]。

刪除剖面線區域

可於其中套用與編輯剖面線區域的工程視圖

下方的表格概述可於其中套用與編輯剖面線區域的視圖：

檢視 套用/編輯剖面線
投影 ✓
輔助 ✓
剖面 ✓*
轉正剖視 ✓*
區域深度剖視 ✓*
細部放大
斷開
裁剪 ✓

*建立視圖時會自動套用剖面線。

剖面線色彩的強調顯示

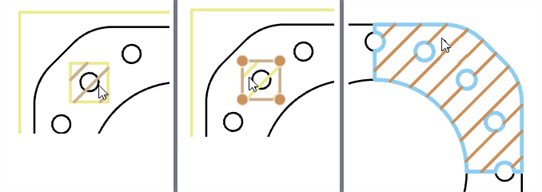

使用剖面線工程圖工具繪製的剖面線區域會以橘色顯示剖面線色彩，會以黃色強調顯示區域的周圍 (下方左圖)。

將滑鼠移動至區域邊線附近暫留以切換強調顯示，所以剖面線色彩是黃色而區域周圍 (與伴隨的節點) 是橘色強調顯示 (下方中間圖)。

在這兩個狀況中，移動游標至區域上暫留同時會以黃色強調顯示視圖的界限方塊。

如果為剖面線區域選擇了一個封閉輪廓，則當移動滑鼠至區域上暫留時，剖面線的色彩會是橘色，而輪廓則會以淡藍色強調顯示 (下方右圖)。

選擇剖面線時的強調顯示

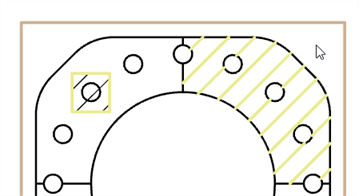

在視圖上其他處 (剖面線區域之外) 暫留會以橘色強調顯示視圖界限方塊，會以黃色強調顯示用工程圖工具繪製的剖面線區域的周圍，以黃色強調顯示封閉輪廓剖面線色彩 (不會強調顯示輪廓)：

選擇剖面線時的強調顯示

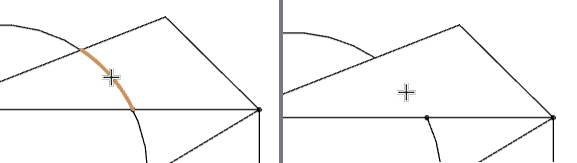

關於草圖限制條件的詳細資訊，請參考操作工程圖限制條件。
