操作使用工程圖限制條件

限制條件是套用在工程圖草圖的圖元之間的 (例如，將草圖直線限制為與另一草圖直線正交垂直)。也可以將草圖圖元限制到工程視圖的幾何上 (例如，將草圖直線限制為與上視圖中零件的邊線正交垂直)。

若要套用工程圖草圖限制條件，可以使用下列方式之一：

1. 從功能表中選擇限制條件 (或使用相對應的快速鍵)，然後在工程圖頁中選擇要套用限制的圖元。

2. 在工程圖頁中選擇草圖圖元，然後按一下工具列限制條件功能表中的限制條件。

工具列限制條件功能表中提供下列的限制條件：

• 水平 - 將一或多條直線或一組點限制為水平的。

• 立式垂直 - 將一或多條直線或一組點限制為立式垂直的。

• 重合 - 使兩或多個草圖圖元共享草圖中的同一位置。

• 正交垂直 - 使兩條直線互為垂直。

• 平行 - 使兩或多條直線互為平行。

僅能將限制條件套用至工程圖草圖工具中。並無法套用至工程圖建構工具上。

可以手動套用限制條件，某些限制條件會建立於您繪製草圖而產生幾何時。當移動游標暫留時，所參考的限制條件背景是黃色的，參考的圖元則會變為橘色：

以黃色強調顯示平行的限制條件，矩形的兩個邊則是橘色的

當繪製草圖時，如果草圖圖元抓到推斷，限制條件指標會出現在滑鼠游標旁。

若要刪除限制條件，可以使用下列方法之一：

• 按一下限制條件圖示，然後按下 Delete 鍵。

• 在限制條件上按右鍵，然後從環境選單中選擇刪除：



當您移動滑鼠暫留至圖元上時，僅會出現強調顯示圖元的限制條件。若要保持所有的限制條件都顯示可見，移動滑鼠時請使用 Shift 鍵。

若要顯示或隱藏草圖中的所有限制條件，在草圖上按右鍵，然後從環境選單中選擇顯示/隱藏 > 顯示限制條件/隱藏限制條件：

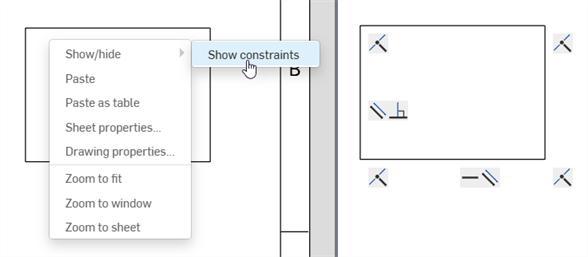

從環境選單中選擇 [顯示限制條件] (左圖) 以顯示所有草圖限制條件 (右圖)

限制條件迫使草圖變為無法解出，會以紅色顯示：
