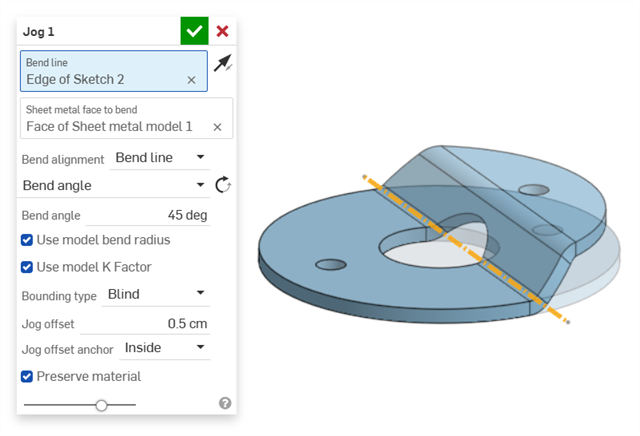

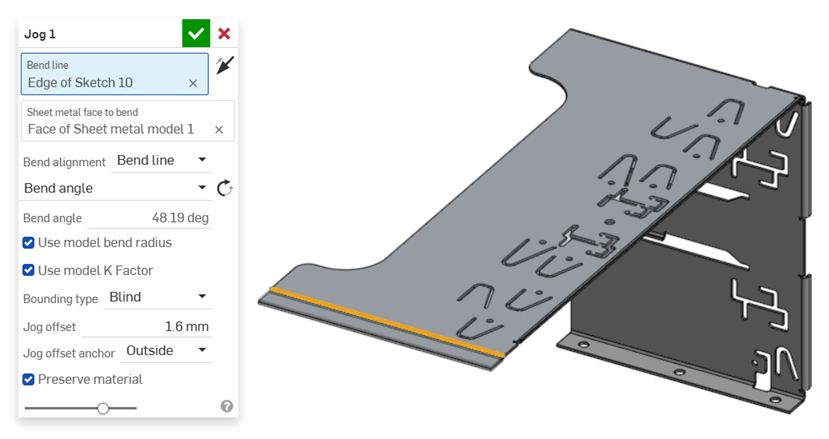

鈑金凸折

步驟

建立凸折：

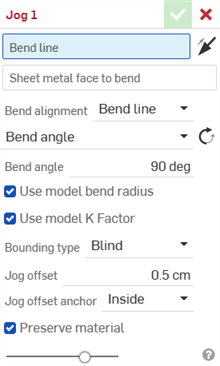

在 Part Studio 中按一下特徵工具列上的鈑金凸折圖示 ()。
在圖形區域中選擇凸折發生處的彎折線。
選擇要折彎的鈑金面。每個特徵僅能凸折一個面。
按一下「控制對邊」箭頭 () 來凸折鈑金面的另一邊。

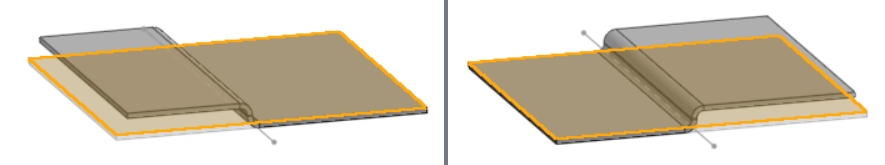

預設邊 (左圖)，控制對邊 (右圖)
選擇彎折對齊：
- 彎折線 - 將彎折線與鈑金展開圖樣中凸折的中心線對齊。
- 控制線 - 將彎折線與鈑金展開圖樣中凸折的開始處對齊。
- 控制另一條線 - 將彎折線與鈑金展開圖樣中凸折的結束處對齊。
- 內部 - 將彎折壁的內側與彎折線對齊。
- 外部 - 將彎折壁的外側與彎折線對齊。
- 中間 - 將彎折壁的中間面與彎折線對齊。

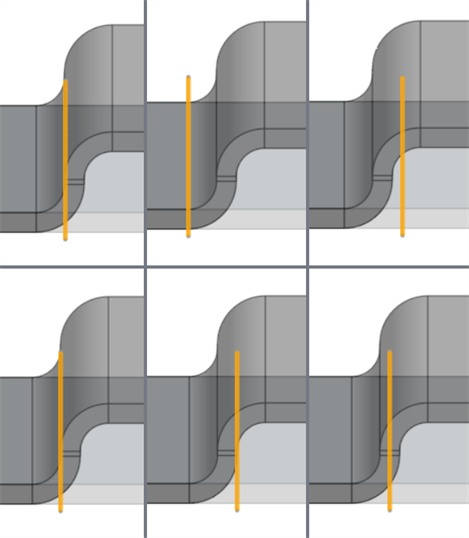

  以橘色強調顯示彎折線的彎折對齊範例：彎折線 (左上圖)、控制線 (上方中間圖)、控制另一條線 (右上圖)、內部 (左下圖)、外部 (下方中間圖)、中間 (右下圖)
選擇一個角度控制類型：
- 彎折角度 - 將彎折與彎折線平行對齊。
  - 彎折角度 - 輸入從彎折線開始從 1 到 359 度的彎折角度。選擇性地按一下「相反角度」() 來反轉彎折角度。

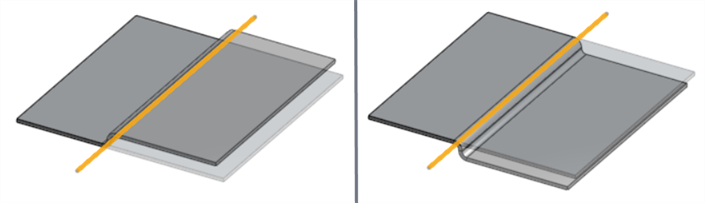

    彎折角度：90 度；預設角度 (左圖)、相反角度 (右圖)；以橘色強調顯示彎折線。
- 對齊於幾何 - 將彎折線所選幾何平行對齊。
  - 平行於 - 為彎折的平行對齊選擇一邊線、面、或平面。
- 與方向對齊 - 將彎折與所選幾何方向性地對齊。使用相反方向角度箭頭 () 來反轉角度的方向。
  - 方向 - 為彎折的方向對齊選擇一邊線、面、或平面。
  - 角度 - 輸入與所選「方向」邊線、面或平面從 1 到 180 度的彎折角度。

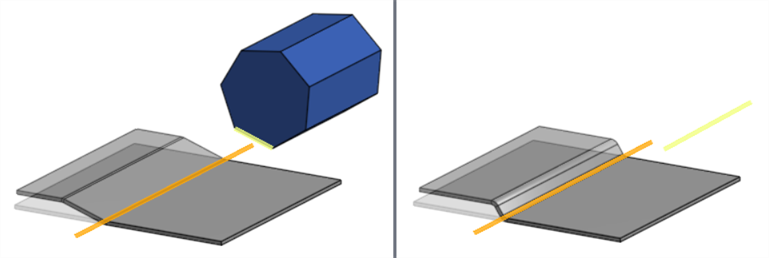

    左圖：彎折線 (橘色) 對齊於幾何 (平行於黃色的多邊形邊線)；右圖：彎折線 (橘色) 與方向 (黃色的草圖線) 成某一角度
保持核取使用模型彎折半徑以使用為鈑金模型指定的內部彎折半徑，或保留為不核取則可輸入自訂的「彎折半徑」值。

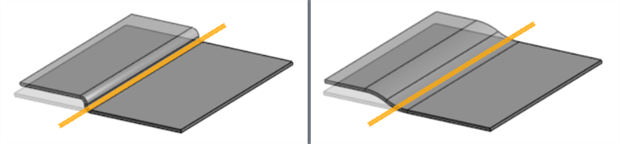

左圖：核取「使用模型彎折半徑」(0.23 cm)；右圖：未核取「使用模型彎折半徑」(彎折半徑：2.5 cm)
保持核取使用模型 K 係數來使用鈑金模型特徵的 K 係數值，或保留為不核取則可輸入自訂的 K 係數值。
選擇一個邊界類型：
- 給定深度 - 將凸折偏移至在凸折偏移欄位中指定的距離。
- 成形至圖元 - 將凸折偏移至一指定的圖元。核取偏移距離並輸入超出所選圖元的額外距離來偏移。

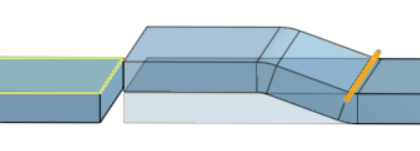

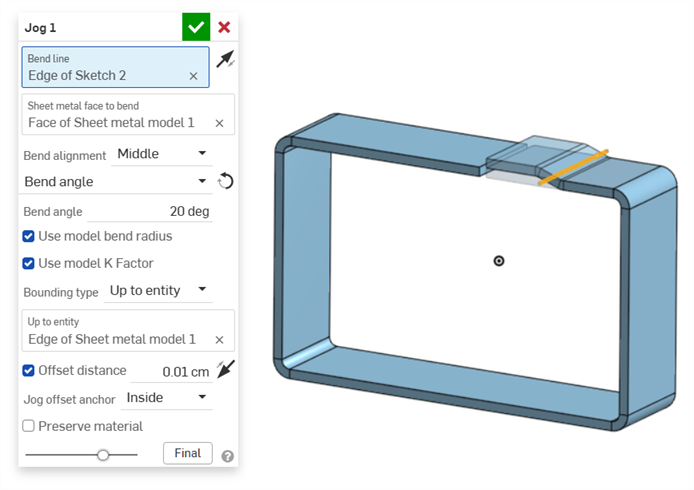

  鈑金凸折的底部與相對的鈑金頂面 (黃色部分) 互為邊界
- 厚度 - 輸入厚度係數來以鈑金模型厚度參數的係數來偏移凸折。例如，鈑金模型的厚度是 0.5 cm，4 的厚度係數會使凸折偏移 2 cm。
選擇凸折偏移錨點來定義如何相對於鈑金面測量凸折高度：
- 內側 - 定義從頂面鈑金面到凸折內側平行曲面的距離 (最短距離)。
- 標稱 - 定義從鈑金底面到凸折外側曲面的距離。這決定了輪廓的整體高度，也稱為整體尺寸。
- 外側 - 定義從頂面鈑金面到凸折外側平行曲面的距離。
在核取保存材料時 (預設)，凸折的結果不會加入額外的鈑金材料。取消核取則會在鈑金中加入材料以補償凸折。這樣可以保持鈑金在套用凸折前的原始長度。

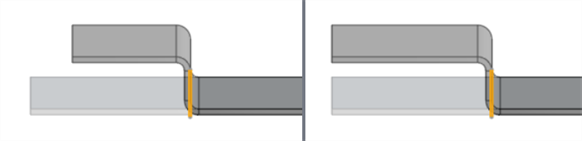

左圖：核取了「保存材料」；右圖：取消核取「保存材料」
按一下核取記號 ( ) 來接受凸折特徵。

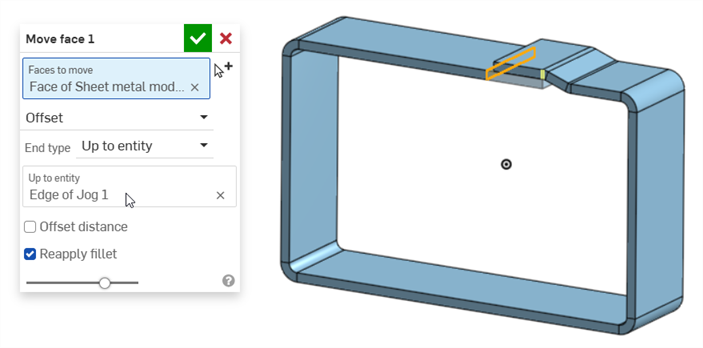

若要在建立凸折之後修改，請使用像是移動面等的直接編輯工具。

注意

彎折線

彎折線不一定代表彎折發生處的線。

彎折線不需與所選面重合，會將其投影到面上。
彎折線不需完全切開所選的面，它會延伸至面的邊緣。
彎折線不需要是任何草圖的一部分。
彎折線可以沿著同一面上的多個切口延伸。
在多數的情況下，彎折線可與所選面形成任何角度。但對於某些有複雜參考幾何的案例可能會產生錯誤。

General

彎折不能與特徵清單中先前的「彎折」或「轉角」特徵有任何的干涉。這樣會導致在鈑金模型中的碰撞而產生錯誤。不過您可以在凸緣與摺邊面上建立彎折。
使用自訂的 K 係數值只能修改 3D 模型中彎折金屬的有效長度。
無法從「彎折」對話方塊中編輯「彎折裕度」或「彎折扣除」值。在鈑金模型特徵中調整這個值或開啟鈑金表格與展開視圖，然後連按兩下表格的儲存格以直接編輯值。請參考在表格中編輯鈑金。
