快捷键：Shift+t

将选定的 Part Studio 或“装配体”图元保持透明，同时使其他图元不透明。选项包括可视化透明的内部几何形状，以便对其进行选择、测量、分析和编辑，以及根据连接性或物理距离扩展隔离选择范围。

已使用“设为透明 ”：

  • 提高大型 “Part Studio” 和“装配体”中的图元可见度。

  • 对被其他几何图元遮挡的几何图元（例如，点、边、面、配合连接器）进行可视化和执行任务。

  • 作为隐藏/显示命令的替代方案，当需要查找并隐藏/显示图元以访问相关模型几何图元时，此方法可避免操作困难或繁琐。

“设为透明”命令与“隔离”命令相反。

The Isolate and Make transparent commands are the reverse of each other.

Make transparent turns selected Part Studio or assembly elements transparent while keeping all other elements opaque, whereas Isolate keeps selected elements opaque and makes all other elements transparent.

Both commands enhance element visibility in large Part Studios and Assemblies and help visualize elements occluded by other geometry.

To make one or more elements opaque or transparent, make selections within the Part Studio's parts list, assembly’s Instances list, or graphics area, then right-click and select Isolate or Make transparent from the context menu. Alternatively, hover over an element and press Shift+i to Isolate or Shift+t to Make transparent. Hover the cursor over elements and use the same shortcut keys to add elements cumulatively.

Check Select transparent geometry to select, measure, analyze, and edit transparent geometry in the graphics area.

Use the Show or hide internal geometry slider to adjust the transparency.

In both Isolate and Make transparent, the slider controls the visibility of the transparency's outer edges and the transparency’s internal geometry. When the slider is fully left, the outer edges remain visible while the internal geometry is completely transparent. As the slider moves right, the internal geometry is made visible. As the slider is moved further right, the internal geometry and outer selection edges fade out, until they are both fully invisible.

Use the Component controls to Expand by distance or connectivity. When expanding by distance and moving the slider towards the right, Isolate makes each successive part opaque while Make transparent adjusts transparency based on proximity to the original selection. When expanding by connectivity, moving the slider towards the right makes each successive part transparent or opaque based on proximity to its mate connections from the original selection. Expanding by connectivity is only available in an Assembly.

Close the dialog or press Escape to exit.

The Select transparent geometry and transparency slider settings are maintained when exiting and re-entering the dialog, and between document sesssions.

右键单击模型选择时，可从“零件”列表（在 “Part Studio” 中）、“实例”列表（在装配体中）或 “Part Studio” 或“装配体” 图形区域中的环境菜单命令使用“设为透明”。

从 Part Studio 或装配体中使用：

  1. 从“零件”或“实例”列表或图形区域中选择要设置为透明的图元。可以是零件/实例、点、边、面、配合连接器、文件夹或组。

  2. 右键单击列表或模型选择，然后从环境菜单中选择“设为透明”。打开“设为透明”对话框：

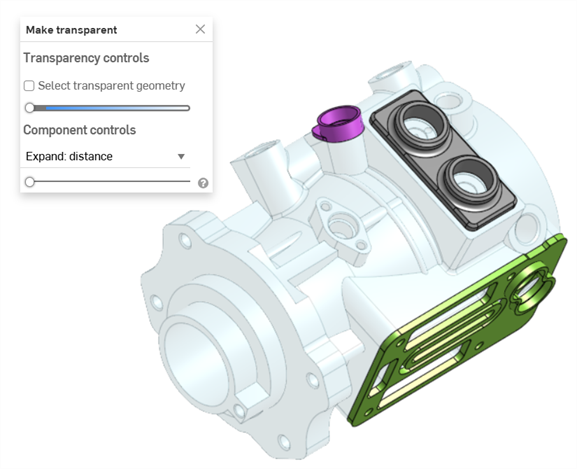

    将初始对话框设为透明

  3. 设置透明度滑块（在“透明度控件下）：

    • 设置为最左边，将仅显示透明几何图元的外边。不显示所选内容的内部几何形状（如上所示）。

    • 设置为最右边，透明几何图元将完全透明。

    • 设置在两侧之间的任意位置，将显示透明几何图元的内部几何形状（如下所示）。向右移动滑块会增加透明度，从而使透明几何图元的变得更透明。向左移动滑块会降低透明度，使透明几何图元更加不透明。

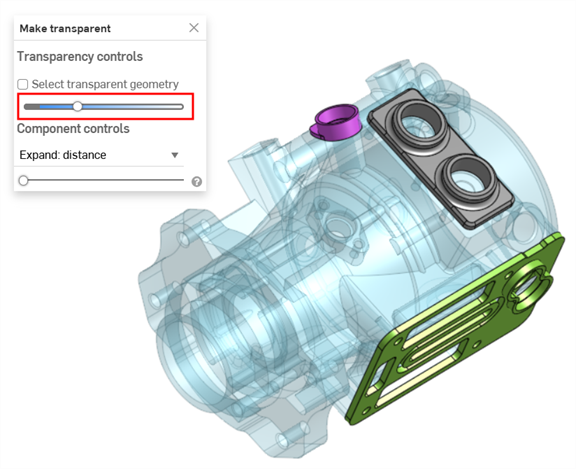

    调整透明度

  4. 选中“选择透明几何图元”后，您可以在图形区域（如下所示）中选择、测量、分析和编辑透明几何图元，例如零件/实例、点、边、面和配合连接器。如果未选中，则只能选择、测量、分析和编辑非透明几何图元。

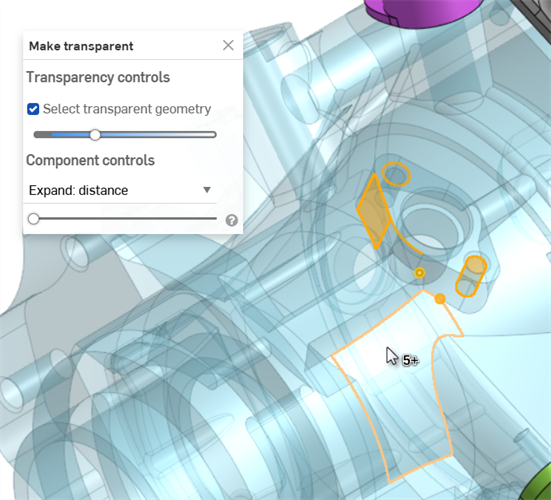

    设为透明-选择透明几何图元

    选中“选择透明几何图元”后，还可以从“零件或实例”列表中选择透明零件/实例、文件夹、配合连接器和组。

  5. 使用零部件控件选择以下任一选项：

    • 扩展：距离 - 使用滑块根据所选零件或实例的物理距离，逐一使每个零件或实例变得透明。向右移动滑块会使更多零件/实例变得透明。

    • 扩展：连接（仅限装配体） - 使用滑块根据配合连接逐一使每个连续实例变得透明。向右移动滑块会使更多实例变得透明。

  6. 单击对话框中的 x 图标可移除所有零件或实例的透明度。退出后，在“设为透明”对话框中所做的任何选择都将保留。

在以下示例中，选择了齿轮和阀门组件的轴实例，并从环境菜单中选择“设为透明”：

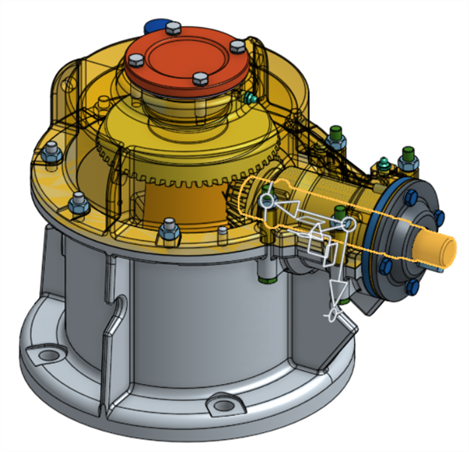

选择要变为透明的零件

扩展：距离滑块用于根据实例与所选轴实例之间的距离使实例设置为透明：

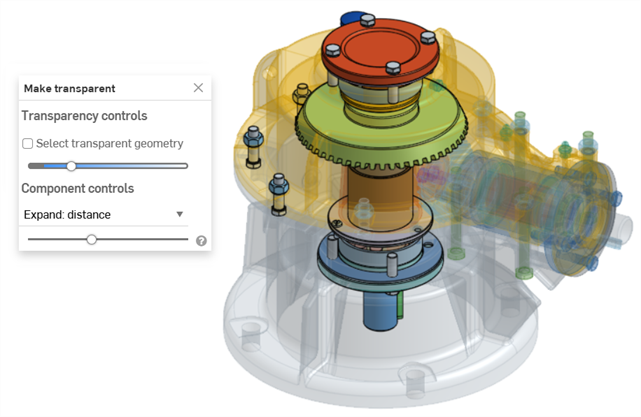

设为透明-扩展：距离

扩展：连接滑块用于根据轴实例的连续配合连接将实例设置为透明：

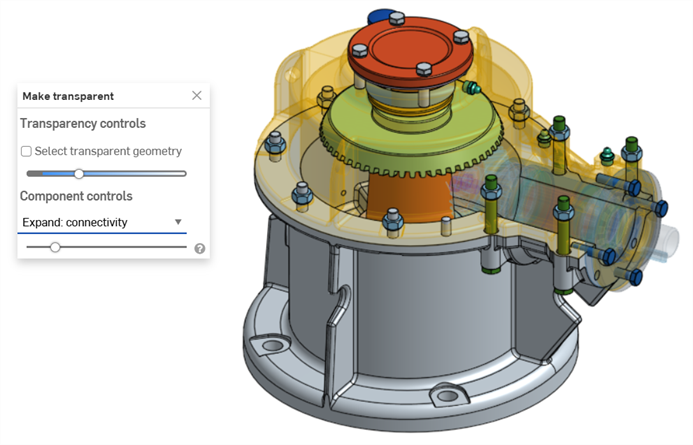

保持透明-扩展：连接

  • 使用快捷方式 Shift+t 使光标下方的零件或实例透明。 此命令是累积性的；您可以依次对多个零件或实例使用该命令使它们全部透明，直至退出“设为透明” 对话框为止。您也可以多选零件或实例，然后选择 Shif t+t 命令。

  • 选择其他 (`) 键（重音键，位于 “1” 键的左侧）也可用于累积选择其他图元。

  • 要将包含零件或实例的整个文件夹设为透明，请在零件或实例列表中右键单击该文件夹，然后选择设为透明。

  • 在环境中建模 和使用剖视图时，也可以使用“设为透明”。
  • 如果您退出对话框并重新输入，则会记住“选择透明几何图元”和“透明度滑块”的设置。

  • 如果选中“选择透明几何图元”，将透明度滑块完全向左或向右移动会自动禁用该选项（未选中）。随后，再次移动滑块将自动再次将其启用（选中）。

  • 除了通过 x 图标退出“设为透明”对话框之外，还可以：

    • 右键单击图形区域中的模型，或者右键单击“零件/实例”列表，然后从环境菜单中选择“退出设为透明”

    • 单击 Esc（退出）键
