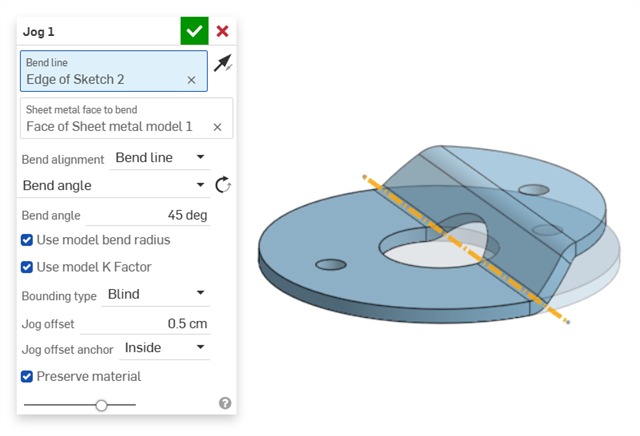

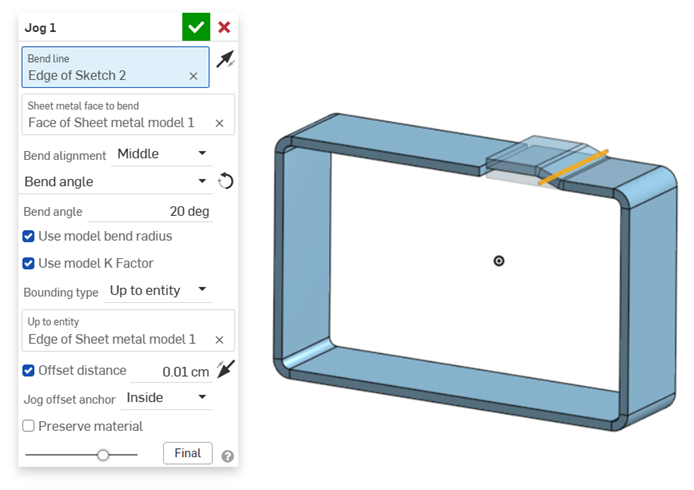

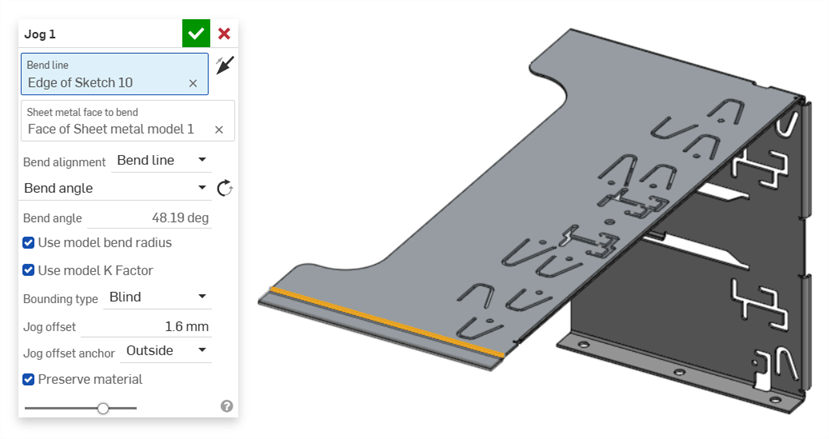

钣金转折

步骤

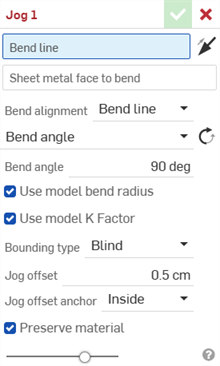

要创建转折，请执行以下操作：

在 Part Studio 中，单击特征工具栏上的钣金转折图标 ()。
在图形区域中选择应发生转折的折弯线。
选择要折弯的钣金面。每个特征只能转折一个面。
单击“控制相对侧”箭头 () 以转折钣金面的相对侧。

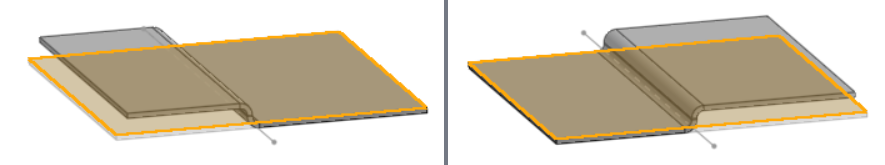

默认侧（左），控制相对侧（右）
选择折弯对齐：
- 折弯线——将折弯线对齐到钣金展开图样中转折的中间位置。
- 控制线——将折弯线对齐到钣金展开图样中转折的起始位置。
- 控制另一条线——将折弯线对齐到钣金展开图样中转折的终止位置。
- 内部——将折弯壁的内侧与折弯线对齐。
- 外部——将折弯壁的外侧与折弯线对齐。
- 中间——将折弯壁的中间平面与折弯线对齐。

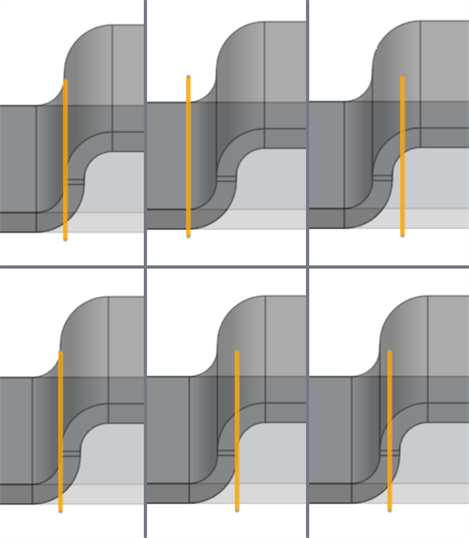

  折弯对齐示例，折弯线以橙色亮显：折弯线（左上）、控制线（中上）、控制另一条线（右上）、内部（左下）、外部（中下）、中间（右下）。
选择“角度控制类型”：
- 折弯角度 - 将折弯平行于折弯线对齐。
  - 折弯角度 - 输入与折弯线呈 1 到 359 度的折弯角度。或者，单击“相反角度”() 来反转折弯角度。

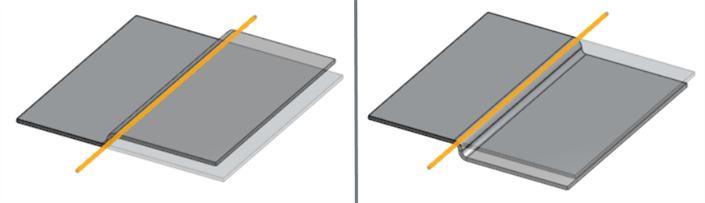

    折弯角度：90 度；默认角度（左）、对角（右）；折弯线亮显为橙色。
- 对齐几何图元 - 将折弯平行于所选几何图元对齐。
  - 平行于——为折弯的平行对齐选择边、面或平面。
- 按方向对齐——根据所选几何图元在方向上对齐折弯。使用相反方向角度箭头 () 反转角度的方向。
  - 方向 - 为折弯的方向对齐选择边、面或平面。
  - 角度——从选定的方向边、面或平面开始，输入 1 到 180 度的折弯角度。

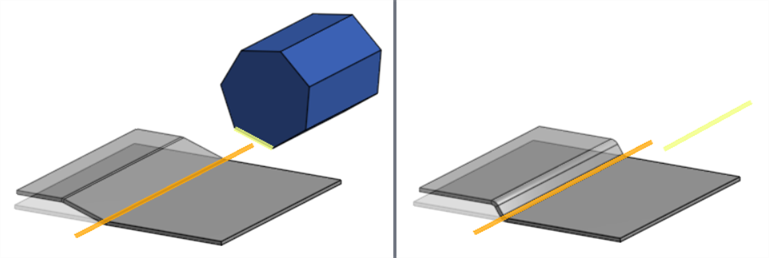

    左：折弯线（橙色）与几何图元对齐（平行于黄色多边形边）；右：折弯线（橙色）按方向成角度（黄色草图线）
保持“使用模型折弯半径”的选中状态，以使用为钣金模型指定的内部折弯半径，或者取消选中此项以输入自定义折弯半径值。

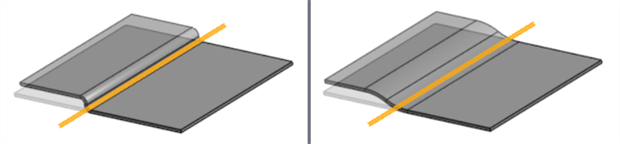

左：勾选使用模型折弯半径（0.23 厘米）；右：取消勾选使用模型折弯半径（折弯半径：2.5 厘米）
保持”使用模型 K 系数“的选中状态，以使用“钣金模型”特征的 K 系数值，或取消勾选以输入自定义 K 系数值。
选择“边界类型”：
- 盲孔——在“转折偏移”输入框中将转折偏移到指定距离。
- 直到图元——将转折偏移到指定的图元。勾选“偏移距离”并输入一个附加距离，以偏移超出所选图元。

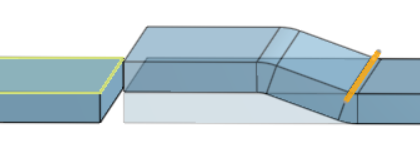

  钣金转折的底部以相对钣金的顶面（黄色）为边界。
- 厚度——输入厚度因子，以按钣金模型的“厚度”参数的倍数偏移转折。例如，如果钣金模型的厚度为 0.5 厘米，则厚度因子为 4 时，转折偏移量为 2 厘米。
选择“转折偏移锚点”以定义转折高度相对于钣金面的测量方式：
- 内部——定义从钣金顶面到转折内侧平行曲面的距离（最短距离）。
- 名义值——定义从钣金面底部到转折外侧曲面的距离。这考虑了轮廓的总高度，也称为“总尺寸”。
- 外部——定义从钣金顶面到转折外侧平行曲面的距离。
勾选“保留材料”（默认），则不会因转折而添加额外的钣金材料。取消勾选可向钣金添加材料以补偿转折。这会保持应用转折前钣金的原始长度。

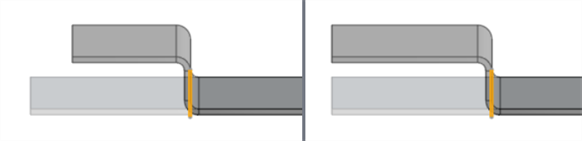

左：选中保留材料；右：未选中保留材料
单击复选标记 () 以接受“转折”特征。

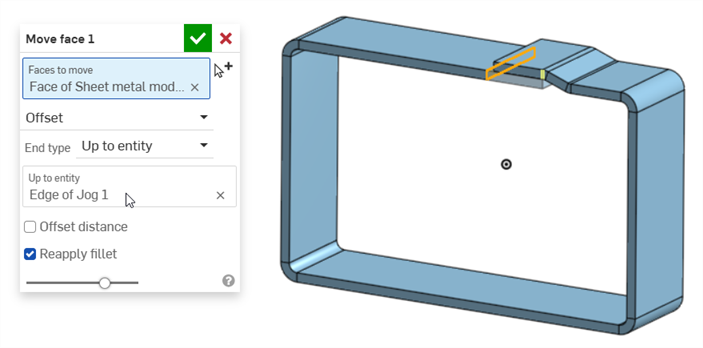

要在创建后修改转折，请使用直接编辑工具，例如“移动面”。

注释

折弯线

折弯线不一定表示折弯发生的线。

它不必与所选面重合。它投影到面上。
它不必完全切开所选面。它延伸到面的边。
它不必是任何草图的一部分。
它可以沿着同一面上的多个切口延伸。
在大多数情况下，它可以是与所选面的任何角度。某些具有复杂参考几何图元的案例会产生错误。

常规

折弯不能干扰特征列表中任何先前的折弯或拐角特征。这会导致钣金模型发生冲突并产生错误。但是，可以在法兰面和卷边面上创建折弯。
使用自定义 K 系数值只能修改 3D 模型中弯曲金属的有效长度。
无法在“折弯”对话框中编辑“折弯裕度”或“折弯扣除”值。在钣金模型特征中调整此值或打开钣金表格和展开视图，然后双击表格单元格以直接编辑值。请参见在表格中编辑钣金。
