相互修剪

1. 单击相互修剪图标（）。

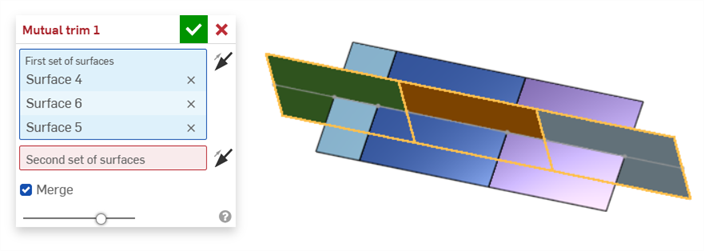

2. 选择第一组曲面。

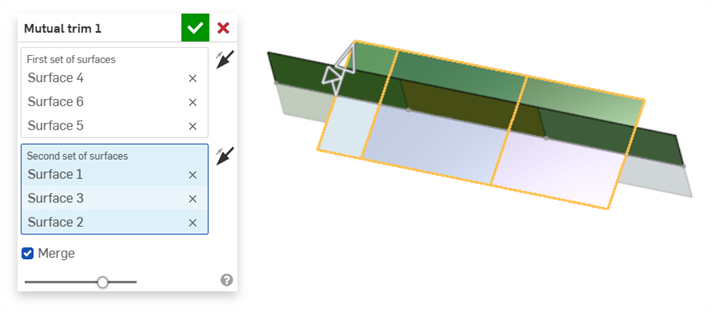

3. 选择第二组曲面。



4. 对于每组曲面，单击“保留对边”箭头（）以指示修剪操作后保留哪一侧。或者，在图形区域中单击箭头一次，即可反转相关的曲面组：

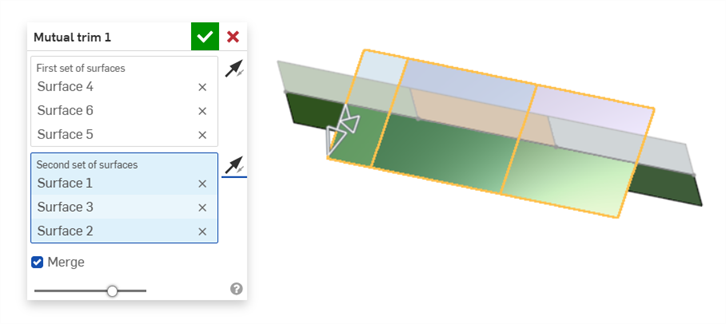

   反转两组曲面后

5. 默认情况下，相互修剪操作会将所有修剪的曲面合并为一个曲面。或者，单击取消选中“合并”以保留所有修剪的曲面：

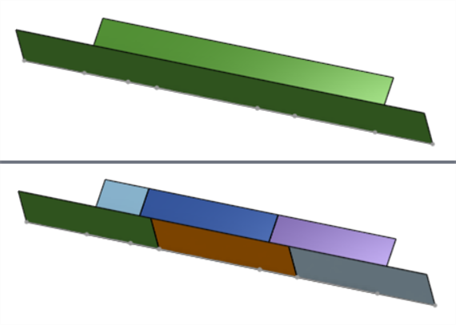

   已合并曲面（顶部）和取消合并曲面（底部）

6. 单击复选标记（）。生成的曲面将列在曲面列表中。

这列出了曲面特征工具的集合。这不是一份详尽的清单。对曲面建模时可以使用其他特征工具。有关其他信息，请参阅曲面。

• 加厚 - 增加曲面的深度。通过赋予曲面厚度并将其转换为实体、在现有零件或曲面中添加或移除材料，或者在其路径中与零件相交来创建新零件或修改现有零件。
• 闭合 -通过选择空白空间周围的所有边界来创建零件以形成实体。使用任何一组相互相交或在边界处连接的曲面和实体（包括平面和面）来创建体积。通过添加、移除或交叉零件来创建新零件或修改现有零件。
• 圆角 - 使尖锐的内部和外部边变圆，并通过选择“边圆角”定义为标准固定半径、或更样式化的圆锥或变量。或者，可选择应用全圆角，以在两条相对边之间创建一个或多个面的无缝融合。
• 面混合 - 圆滑化锐化连接或不相连的内部和外部面，以在面之间创建无缝混合，或者分离混合以创建新面，定义半径或恒定宽度。进一步定义混合横截面（滚球或扫掠轮廓）、对称性、控制、修剪、约束和界限。
• 删除面 - 从零件中移除几何图元。选择是否修复周围的面（通过延伸面，直到它们相交）、封口空心或保持空心开放。如果没有零件的参数化历史记录（导入的零件常常出现这种情况），此直接编辑工具特别方便。
• 移动面 - 平移、旋转或偏移一个或多个选定面。如果没有零件的参数化历史记录（导入的零件常常出现这种情况），此直接编辑工具特别方便。
• 替换面 - 修剪面或将面延伸到新曲面。如果没有零件的参数化历史记录（导入的零件常常出现这种情况），此直接编辑工具特别方便。
• 偏移曲面 - 通过偏移现有面、曲面或草图面域创建新曲面。将偏移距离设置为 0 可在原位创建一个副本。
• 边界曲面 - 创建或添加由其边界轮廓指定的曲面。
• 填充 - 通过定义边界创建曲面（或从曲面创建零件），并使用边界条件优化曲面（而非要求使用参考曲面）。
• 移动边界 - 移动曲面的边界边以对其进行延伸或修剪。
• 直纹曲面 - 从现有边、草图线或曲线创建直纹曲面。
• 相互修剪——通过延伸两组相邻连续曲面的相交线来完成修剪。每组曲面都可以反转以选择保留哪一侧，并且所有曲面可以合并为单一曲面，或者取消合并以保留所有修剪的曲面。
• 受限曲面 - 根据指定公差范围内的点或网格数据创建曲面。显示偏差并优化性能或平滑度。
