工程图 - 透视缩短尺寸

1. 在工程图工具栏中，打开“尺寸”下拉菜单，然后单击透视缩短尺寸图标 ()。
2. 选择圆柱特征的轮廓边，或先选择中心线，然后选择圆弧或圆边。
3. 拖动放置尺寸，然后单击进行设置。

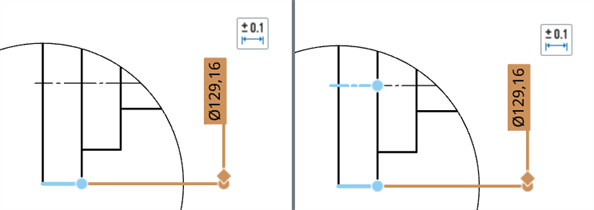

   从圆柱轮廓边创建的透视缩短尺寸（左图），以及从中心线和圆边创建的透视缩短尺寸（右图）

“直径尺寸”命令保持不变，仍可创建常规尺寸和透视缩短尺寸。请参见“直径尺寸”。

拖动从中心线和圆弧或圆创建的透视缩短尺寸时，您可以将其捕捉到边的最小点或最大点。

在透视缩短尺寸和直接尺寸之间转换

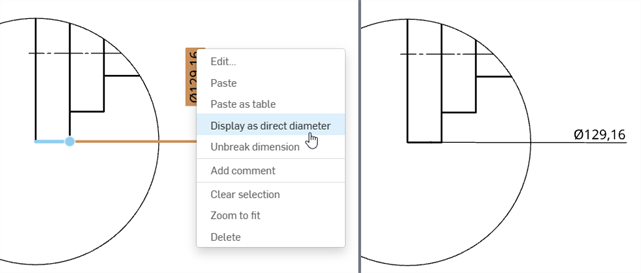

1. 右键单击尺寸并选择“显示为直接直径”。

   1. 如果透视缩短尺寸来自圆柱特征的边，则显示会转换为直接直径，并且测量值保持不变。

   2. 如果透视缩短尺寸是从中心线到圆弧或圆边，则除了显示两条延伸线和箭头外，测量值也会更新。

2. 要将其转换回来，请右键单击该尺寸并选择“显示为透视缩短直径”。

翻转尺寸

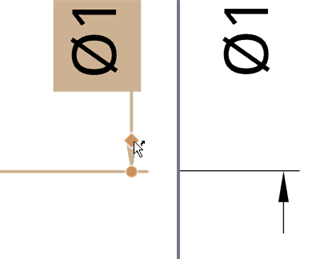

要将透视缩短尺寸反转到延伸线的另一侧，请将光标悬停在夹点上。当看到反转箭头附着在光标上时，左键单击鼠标。再次左键单击可将其反转回延伸线的原始侧：
