릴레이션

메이트에서 릴레이션을 사용하여 메이트 간의 자유도를 구속할 수 있습니다. Onshape는 현재 다음 유형의 릴레이션을 제공합니다.

• 기어 릴레이션
• 랙과 피니언 릴레이션
• 스크류 릴레이션
• 선형 릴레이션

단계

릴레이션을 추가하려면:

1. 릴레이션 아이콘 중 하나를 선택합니다.
2. 메이트 피처의 메인 목록에서 (또는 현재 하위 어셈블리의 피처 리스트에서) 구속하려는 필수 메이트를 선택합니다.
3. 릴레이션 대화상자에서 원하는 유형의 릴레이션이 선택되었는지 확인합니다.



4. 모델에서 또는 메이트 피처 리스트에서 필요한 메이트를 선택합니다.
5. 필요한 경우 메이트의 자유도를 지정합니다.
   1. 릴레이션에 필요한 정확한 자유도를 가진 메이트를 선택할 경우, Onshape가 각 메이트의 대화상자에 해당 자유도를 표시합니다.

      이 아이콘은 각 메이트에 대한 구체적인 자유도를 나타냅니다. 슬라이더의 경우 Z축 기준의 선형 이동이, 회전의 경우 Z축 기준의 회전 이동이 해당됩니다.

   2. 릴레이션에 필요한 것보다 큰 자유도를 가진 메이트를 선택한 경우, 선택한 각 메이트에 대해 원하는 자유도를 선택하기 위한 두 번째 대화상자가 나타납니다.

6. 회전당 거리를 지정합니다(기본 단위를 사용하지 않을 경우 단위도 지정).
7. 두 메이트 모두에 대해 적절한 자유도가 선택되면 대화상자가 채워지고 수락할 준비가 됩니다.

어셈블리의 숫자 필드에서 식 및 삼각함수를 사용할 수 있습니다.

메이트에서 릴레이션을 사용하여 메이트 간의 자유도를 구속할 수 있습니다. Onshape는 현재 다음 유형의 릴레이션을 제공합니다.

• 기어 릴레이션 - 메이트 간의 각도 회전 비율을 일정하게 유지합니다.
• 랙 앤 피니언 관계 - 회전 메이트의 회전 자유도를 슬라이더 메이트의 선형 자유도와 연관시킵니다.
• 스크류 릴레이션 - 한 원통형 메이트의 회전 자유도를 동일한 원통형 메이트의 변환 자유도로 제한합니다.
• 선형 관계 - 두 슬라이더 메이트 사이의 선형 동작이 일정한 비율로 변경되도록 제한합니다.

단계

릴레이션을 추가하려면:

1. 릴레이션 아이콘 중 하나를 선택합니다.
2. 메이트 피처의 메인 목록에서 (또는 현재 하위 어셈블리의 피처 리스트에서) 연관시키려는 필수 메이트를 선택합니다.
3. 릴레이션 대화상자에서 원하는 유형의 릴레이션이 선택되었는지 확인하고 필수 정보를 입력합니다.

선택한 메이트가 선택한 유형의 릴레이션에 적절한 경우에만 릴레이션이 성공합니다.

메이트에서 릴레이션을 사용하여 메이트 간의 자유도를 구속할 수 있습니다. Onshape는 현재 다음 유형의 릴레이션을 제공합니다.

• 기어 릴레이션 - 메이트 간의 각도 회전 비율을 일정하게 유지합니다.
• 랙 앤 피니언 릴레이션 - 회전 메이트의 회전 자유도를 슬라이더 메이트의 선형 자유도와 연관시킵니다.
• 스크류 릴레이션 - 한 원통형 메이트의 회전 자유도를 동일한 원통형 메이트의 변환 자유도로 제한합니다.
• 선형 릴레이션 - 두 슬라이더 메이트 사이의 선형 동작이 일정한 비율로 변경되도록 제한합니다.

단계

릴레이션을 추가하려면:

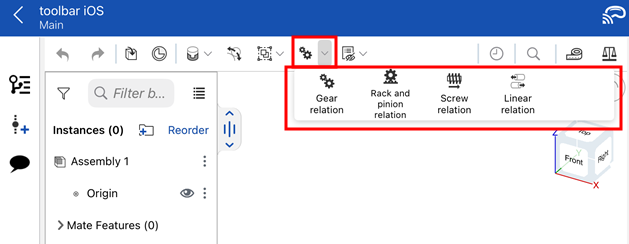

1. 릴레이션 아이콘 중 하나를 선택합니다.
2. 메이트 피처의 메인 목록에서 (또는 현재 하위 어셈블리의 피처 리스트에서) 연관시키려는 필수 메이트를 선택합니다.
3. 릴레이션 대화상자에서 원하는 유형의 릴레이션이 선택되었는지 확인하고 필수 정보를 입력합니다.

선택한 메이트가 선택한 유형의 릴레이션에 적절한 경우에만 릴레이션이 성공합니다.
