선택한 요소의 패턴을 만들고 행 패턴에서 정렬합니다. 원형 패턴 생성에 대한 자세한 내용은 어셈블리 원형 패턴을 참조하십시오.

  1. 선형 패턴 피처 아이콘을 클릭하십시오.

선형 패턴 어셈블리 피처 대화상자

  1. 인스턴스 필드에 중점을 두고, 패턴을 만들 부품(파트, 서브 어셈블리, 스케치 또는 면)을 선택합니다. 클릭하여 작업공간으로부터 또는 인스턴스로부터 요소를 선택합니다.목록.

    암시적 메이트 커넥터를 선택하려면 메이트 포인트 커넥터 아이콘을 클릭합니다. 메이트 커넥터를 선택한 후 대화상자 필드(아래 파란색 윤곽선)에서 메이트 커넥터 아이콘을 클릭하여 메이트 커넥터 대화상자를 열고 필요에 따라 편집합니다.

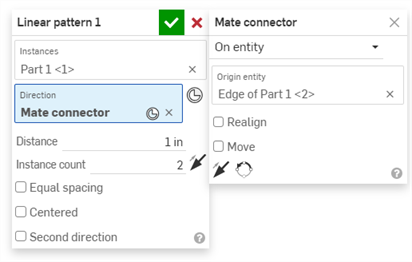

    축을 메이트 커넥터로 사용한 원형 패턴 대화상자
  2. 초점을 방향 필드에 맞춘 다음, 선형 패턴의 방향을 설정하고, 맞추어서 패턴을 설정할 요소의 모서리나 면을 클릭하여 선택합니다.
  3. 거리 필드에 패턴 파트 간의 거리를 입력하십시오.
  4. 파트 수 필드에, 패턴의 파트 수를 설정합니다. 사용할 수 있는 최소 파트 수는 1입니다.
  5. 반대 방향으로 패턴을 토글하려면 반대 방향 전환 기능 아이콘을 클릭합니다.
  6. 모든 인스턴스를 지정된 거리 내에서 같은 거리 간격으로 배치하려면 동일 간격을 선택합니다.

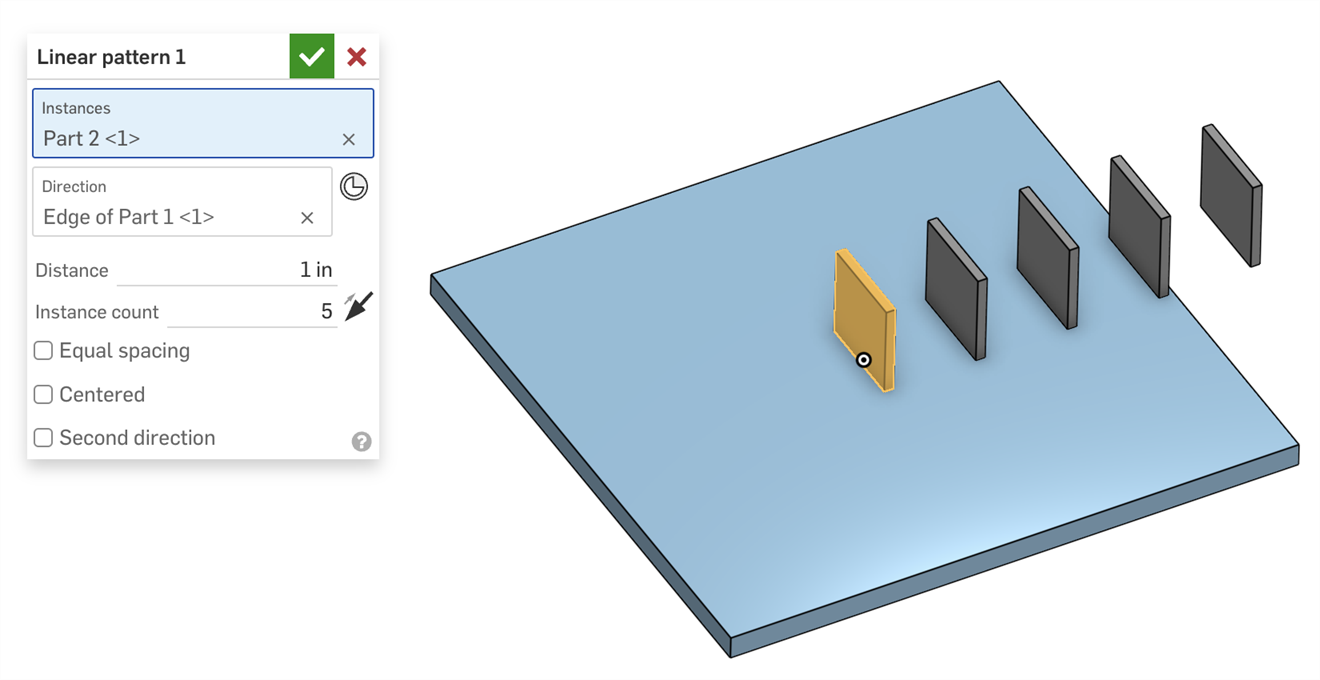

    동일 간격이 활성화된 상태의 예

    각 인스턴스 사이의 거리가 1인치인 5개의 인스턴스

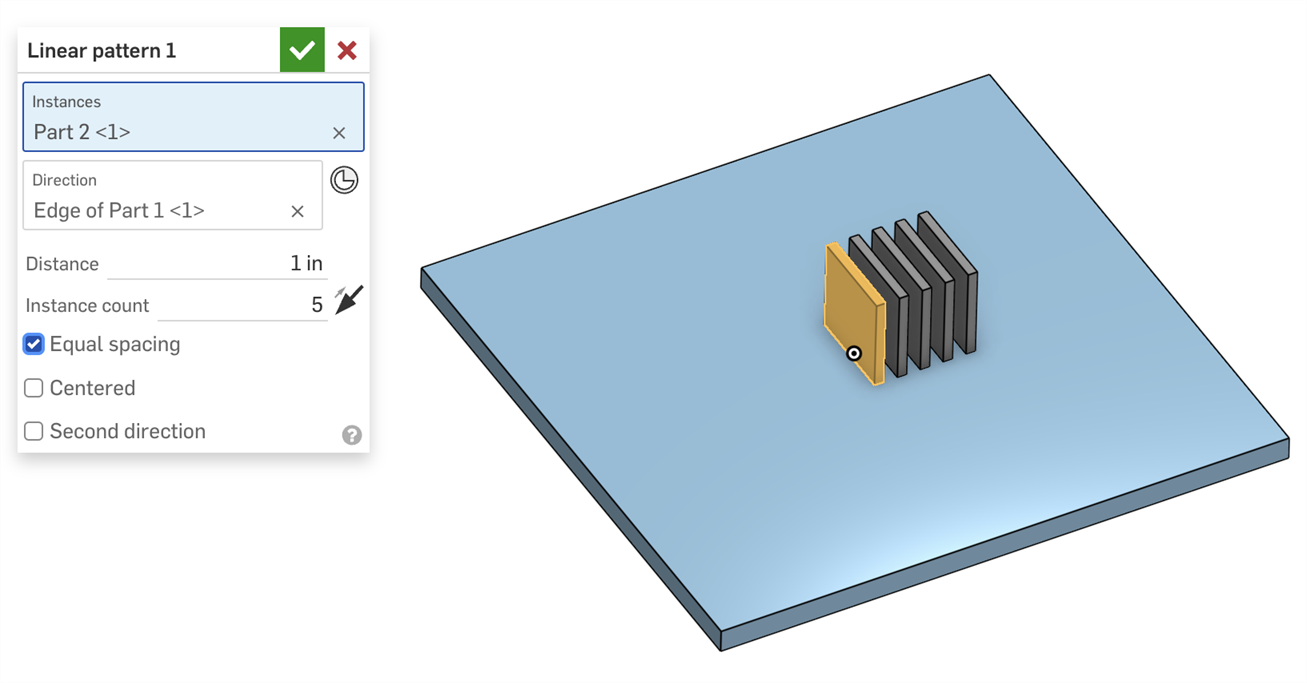

    동일 간격이 활성화된 상태의 예

    1인치 거리 내에 동일한 간격으로 배치된 5개의 인스턴스

  7. 중심을 사용하여 시드 파트를 패턴의 중심으로 설정합니다.

    이 경우 파트 개수는 한 방향의 시드로부터 N개 파트(해당 시드 포함)과 다른 방향의 시드로부터 N개 파트(해당 시드 포함)에 해당합니다. N은 대화상자의 파트 개수 필드에 입력하는 숫자입니다.

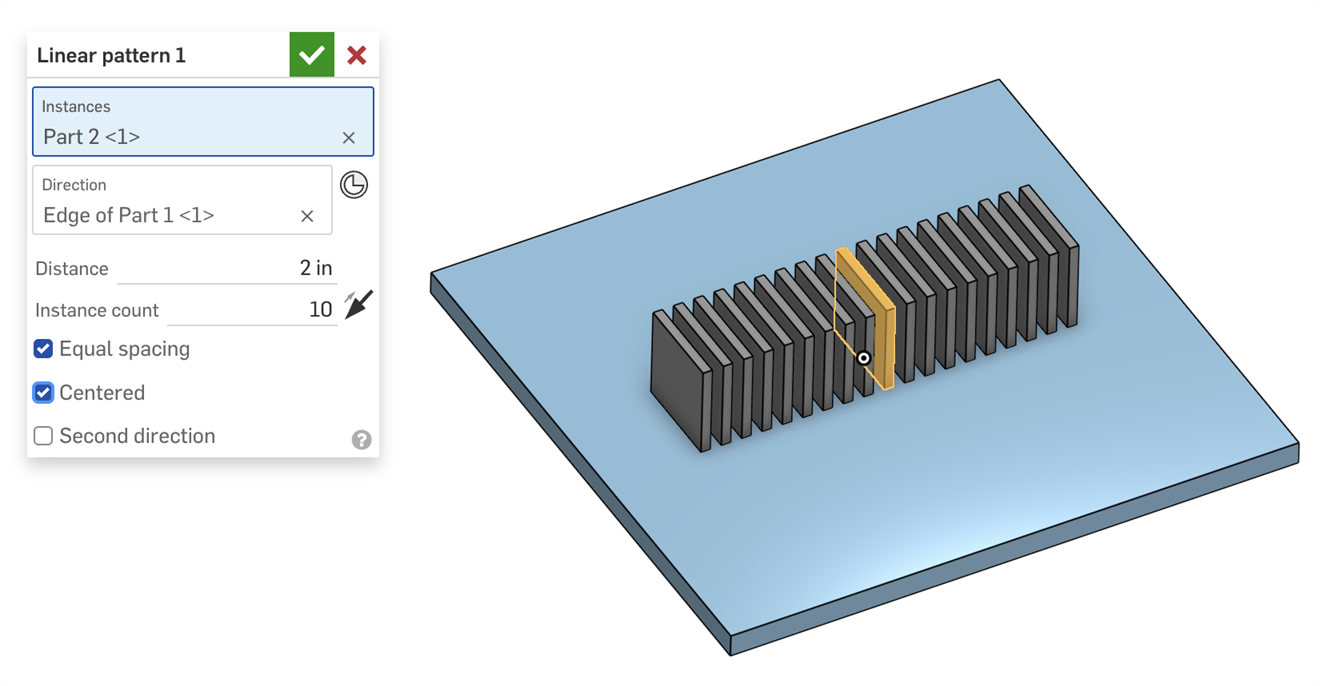

    선형 패턴 도구 사용의 예

  8. 첫 번째 방향과 다르게, 두 번째 방향으로 파트, 하위 어셈블리, 스케치 또는 표면에 대해 추가 파트를 생성하려면 두 번째 방향을 선택합니다.

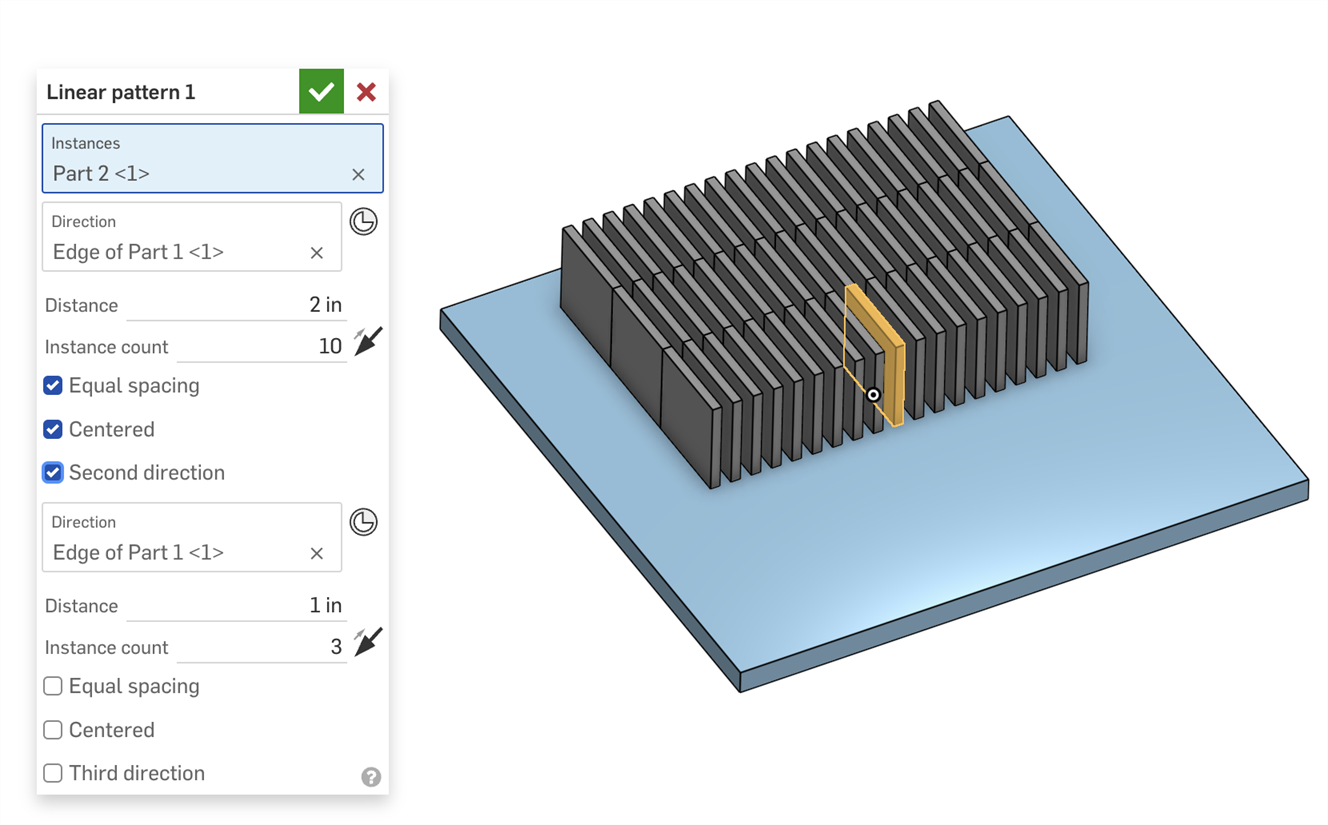

    어셈블리 선형 패턴 피처 - 두 번째 방향 사용

    원하는 경우 세 번째 방향에 대해 반복합니다.

  9. 체크마크 아이콘 수락을 클릭하십시오.
  • 그룹에 포함된 요소의 패턴을 생성하는 경우, 새 파트들도 해당 그룹에 포함됩니다. 그룹에 대한 자세한 내용은 그룹을 참조하십시오.
  • 패턴이 있는 서브 어셈블리 구성 요소와 메이트는 고정되지 않습니다. 패턴을 제외하고 보기로 설정하지 않고 개별 구성 요소를 이동할 수 있으며 위치 변경은 다른 서브 어셈블리 부품에 반영됩니다.
  • 시드 인스턴스가 제외하고 보기로 설정되면 모든 어셈블리 패턴 인스턴스가 비활성화됩니다.
  • 어셈블리 패턴은 파트와 마찬가지로 서브 어셈블리로 이동할 수 있습니다. 자세한 내용은서브 어셈블리로 이동을 참조하십시오.

단계

  1. 어셈블리 선형 패턴 도구 아이콘을 탭합니다.

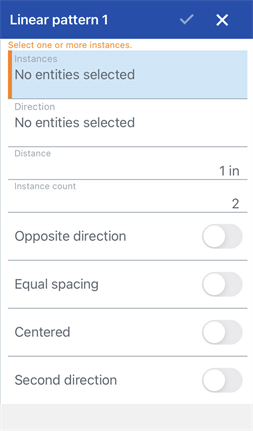

    iOS 장치의 선형 패턴 대화상자

  2. 파트 필드에 초점을 맞추고, 패턴을 만들 파트(파트 또는 하위 어셈블리)를 선택합니다. 탭하여 그래픽 영역으로부터 또는 파트 목록으로부터 요소를 선택합니다.
  3. 초점을 방향 필드에 맞춘 다음, 선형 패턴의 방향을 설정하고, 맞추어서 패턴을 설정할 파트의 모서리나 면을 탭하여 선택합니다.
  4. 거리 필드에 패턴 파트 간의 거리를 입력하십시오.
  5. 파트 수 필드에 패턴의 파트 수를 설정하십시오.
  6. 각 파트의 시작 사이의 간격인 특정 거리(체크되지 않음) 또는 첫 번째 파트의 시작과 마지막 파트의 끝 사이의 간격인 특정 거리(체크됨) 간에 토글을 하려면 동일 간격을 선택하십시오.
  7. 중심을 사용하여 시드 파트를 패턴의 중심으로 설정합니다.
  8. 첫 번째 방향과 다르게, 두 번째 방향으로 파트, 하위 어셈블리, 스케치 또는 표면에 대해 추가 파트를 생성하려면 두 번째 방향을 선택합니다.

    어셈블리 선형 패턴 예어셈블리 선형 패턴 예

  9. 반대 방향으로 패턴을 토글하려면 을 탭합니다.
  10. 체크표시를 탭하여 작업을 저장합니다.

그룹에 포함된 요소의 패턴을 생성하는 경우, 새 파트들도 해당 그룹에 포함됩니다. 그룹에 대한 자세한 내용은 그룹을 참조하십시오.

단계

  1. 어셈블리 선형 패턴 도구 아이콘을 탭합니다.

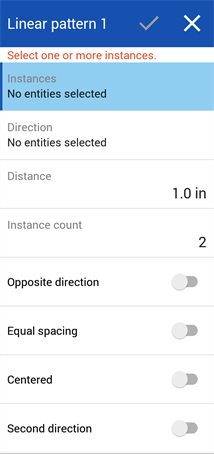

    Android 장치의 선형 패턴 대화상자

  2. 파트 필드에 초점을 맞추고, 패턴을 만들 파트(파트 또는 하위 어셈블리)를 선택합니다. 탭하여 그래픽 영역으로부터 또는 파트 목록으로부터 요소를 선택합니다.
  3. 초점을 방향 필드에 맞춘 다음, 선형 패턴의 방향을 설정하고, 맞추어서 패턴을 설정할 파트의 모서리나 면을 탭하여 선택합니다.
  4. 거리 필드에 패턴 파트 간의 거리를 입력하십시오.
  5. 파트 수 필드에 패턴의 파트 수를 설정하십시오.
  6. 각 파트의 시작 사이의 간격인 특정 거리(체크되지 않음) 또는 첫 번째 파트의 시작과 마지막 파트의 끝 사이의 간격인 특정 거리(체크됨) 간에 토글을 하려면 동일 간격을 선택하십시오.
  7. 중심을 사용하여 시드 파트를 패턴의 중심으로 설정합니다.
  8. 첫 번째 방향과 다르게, 두 번째 방향으로 파트, 하위 어셈블리, 스케치 또는 표면에 대해 추가 파트를 생성하려면 두 번째 방향을 선택합니다.

    사용 중인 어셈블리 선형 패턴 도구의 예사용 중인 어셈블리 선형 패턴 도구의 예 - 두 번째 방향 사용

  9. 반대 방향으로 패턴을 토글하려면 반대 방향 화살표 아이콘을 탭합니다.
  10. 체크표시를 탭하여 작업을 저장합니다.

그룹에 포함된 요소의 패턴을 생성하는 경우, 새 파트들도 해당 그룹에 포함됩니다. 그룹에 대한 자세한 내용은 그룹을 참조하십시오.
