축에 대해 선택된 요소의 패턴을 만듭니다. 선형 패턴 만들기에 대한 정보는,어셈블리 선형 패턴을 참조하십시오.

  1. 을 클릭하십시오.

    어셈블리 원형 패턴 피처 사용 단계 1

  2. 파트 필드에 초점을 맞추고, 패턴을 만들 파트(파트 또는 하위 어셈블리, 스케치 또는 면)을 선택합니다. 클릭하여 작업공간으로부터 또는 파트 목록으로부터 요소를 선택합니다.
  3. 초점을 패턴 축 필드에 맞춘 다음, 패턴을 만들 요소의 모서리, 면, 메이트 커넥터 또는 원추형이나 원통형 면을 선택하십시오.
  4. 패턴 축에 초점 설정 필드를 선택한 다음, 복제된 패턴 파트를 배치할 파트의 모서리, 면, 원추형 또는 원통형 면, 선형 스케치 요소 또는 메이트 커넥터(암시적 또는 명시적)를 선택합니다.

    암시적 메이트 커넥터를 선택하려면 메이트 포인트 커넥터 아이콘을 클릭합니다. 메이트 커넥터를 선택한 후 대화상자 필드(아래 파란색 윤곽선)에서 메이트 커넥터 아이콘을 클릭하여 메이트 커넥터 대화상자를 열고 필요에 따라 편집합니다.

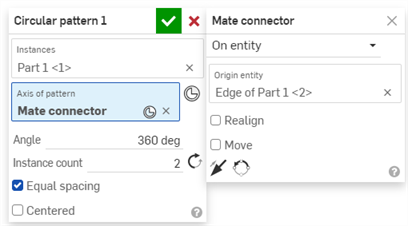

    축을 메이트 커넥터로 사용한 원형 패턴 대화상자
  5. 각도 필드에서, 패턴 파트 간의 거리를 각도로 입력합니다.
  6. 파트 수 필드에, 패턴의 파트 수를 설정합니다. 사용할 수 있는 최소 파트 수는 1입니다.
  7. 패턴의 방향을 바꾸려면 반대쪽 화살표 아이콘을 클릭합니다.
  8. 클릭하여 동일 간격을 설정하십시오.
  9. 수락 아이콘을 클릭하십시오.
  • 그룹에 포함된 요소의 패턴을 생성하는 경우, 새 파트들도 해당 그룹에 포함됩니다. 그룹에 대한 자세한 내용은 그룹을 참조하십시오.
  • 패턴이 있는 서브 어셈블리 구성 요소와 메이트는 고정되지 않습니다. 패턴을 제외하고 보기로 설정하지 않고 개별 구성 요소를 이동할 수 있으며 위치 변경은 다른 서브 어셈블리 부품에 반영됩니다.
  • 시드 인스턴스가 제외하고 보기로 설정되면 모든 어셈블리 패턴 인스턴스가 비활성화됩니다.
  • 어셈블리 패턴은 파트와 마찬가지로 서브 어셈블리로 이동할 수 있습니다. 자세한 내용은서브 어셈블리로 이동을 참조하십시오.

단계

  1. 어셈블리 원형 패턴 도구 아이콘을 탭합니다.

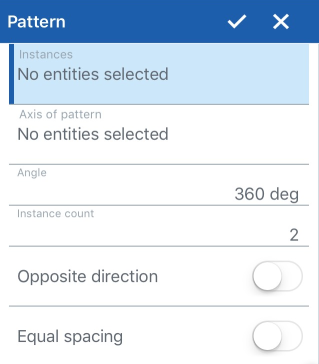

    어셈블리 원형 패턴 대화상자

  2. 파트 필드에 초점을 맞추고, 패턴을 만들 파트(파트 또는 하위 어셈블리)를 선택합니다. 탭하여 그래픽 영역으로부터 또는 파트 목록으로부터 요소를 선택합니다.
  3. 초점을 패턴 축 필드에 맞춘 다음, 패턴을 만들 파트의 모서리, 면, 메이트 커넥터 또는 원추형이나 원통형 면을 선택하십시오.
  4. 각도 필드에서, 패턴 파트 간의 거리를 각도로 입력합니다.
  5. 파트 수 필드에 패턴의 파트 수를 설정하십시오.
  6. 패턴의 방향을 바꾸려면 반대쪽 방향을 탭합니다.
  7. 탭하여 동일 간격을 설정하십시오.
  8. 체크표시를 탭하여 작업을 저장합니다.

그룹에 포함된 요소의 패턴을 생성하는 경우, 새 파트들도 해당 그룹에 포함됩니다. 그룹에 대한 자세한 내용은 그룹을 참조하십시오.

단계

  1. 어셈블리 원형 패턴 아이콘을 탭합니다.

    어셈블리 원형 패턴 대화상자의 예

  2. 파트 필드에 초점을 맞추고, 패턴을 만들 파트(파트 또는 하위 어셈블리)를 선택합니다. 탭하여 그래픽 영역으로부터 또는 파트 목록으로부터 요소를 선택합니다.
  3. 초점을 패턴 축 필드에 맞춘 다음, 패턴을 만들 파트의 모서리, 면, 메이트 커넥터 또는 원추형이나 원통형 면을 선택하십시오.
  4. 각도 필드에서, 패턴 파트 간의 거리를 각도로 입력합니다.
  5. 파트 수 필드에 패턴의 파트 수를 설정하십시오.
  6. 패턴의 방향을 바꾸려면 반대쪽 방향을 탭합니다.
  7. 탭하여 동일 간격을 설정하십시오.
  8. 체크표시를 탭하여 작업을 저장합니다.

그룹에 포함된 요소의 패턴을 생성하는 경우, 새 파트들도 해당 그룹에 포함됩니다. 그룹에 대한 자세한 내용은 그룹을 참조하십시오.
