베지어

1. 을(를) 클릭합니다.
2. 클릭해서 시작하고, 클릭해서 점을 설정한 다음, 두 번 클릭해서 끝냅니다.

베지어 곡선(파란색), 제어 다각형(검정색), 제어 점(흰색 원)의 예

1. 스케치 툴바에서 베지어 곡선 스케치 도구의 선택을 취소했는지 확인합니다.
2. 베지어 곡선의 제어 다각형을 따라 제어 점(흰색 점)을 클릭해서 드래그하여 곡선을 조정합니다.

치수와 함께 베지어 제어 점을 사용할 수 있습니다.

구속 제한과 함께 베지어 제어 점을 사용할 수 있습니다. 예를 들어, 아래 이미지에서 주황색으로 강조 표시된 두 개 점이 세로로 구속됩니다.

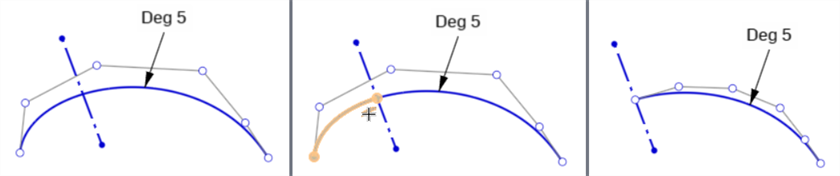

Trimming a Bezier curve results in the trimmed portion being removed, with the remaining section of the curve retaining the original number of degrees and control points:

Original curve (left), Trimming at the construction line (middle), result of the trim (right)

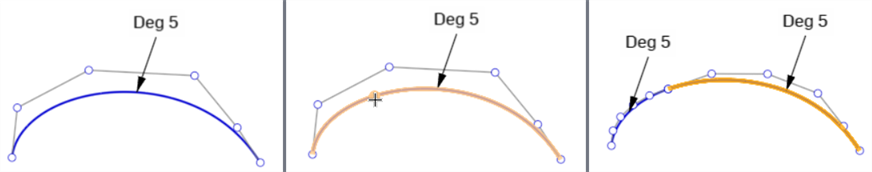

Splitting a Bezier curve splits the original curve into two new curves on either side of the split point. Each curve has the same number of degrees and control points. The original curve's shape and length remains the same.

Original curve (left), Splitting the curve (middle), result of the split (right)

Both new curves are coincident to each other. Moving one curve also moves the other. However, control points for each curve are independent from each other.

Moving either curve moves both, since they are coincident at the split point.

• 베지어 곡선은 닫힌 루프(첫 번째 제어 점이 마지막 제어 점에 연결됨)가 될 수 없습니다. 닫힌 루프를 생성하려면 스플라인 도구를 사용하십시오.
• 스플라인 제어 점 도구를 사용해 제어 점을 더 추가할 수 있습니다.
• 곡선/표면 분석 컨텍스트에 맞는 메뉴 명령을 사용하여 곡률을 더 자세히 시각화합니다.



• 마우스 오른쪽 버튼 클릭 컨텍스트 메뉴 > Escape bezier를 사용하여 베지어 생성을 종료합니다. 이렇게 하면 현재 베지어 곡선이 제거됩니다.



• 각도를 두 번 클릭하여 필드를 활성화한 다음 원하는 각도를 입력하여 베지어 스케치 요소의 각도를 편집합니다. 키보드에서 enter를 눌러 수락합니다. (생성된 베지어 곡선의 최대 각도는 15도입니다.)
