図面の基本

図面内での移動は、従来の CAD システムに慣れ親しむようにカスタマイズできます。詳細は、環境設定を参照してください。

1. Part Studio のパーツ、曲線、またはサーフェスの図面、またはアセンブリリストのサブアセンブリの図面を作成します。
   1. [パーツ] リストでパーツ、曲線、またはサーフェスの名前、あるいは [アセンブリ] リストでアセンブリを右クリックします。
   2. [<名前>の図面を作成] を選択します。
   3. テンプレートを選択します。

      Onshape にあるテンプレートから選択するには、左側の Onshape のフィルター (または [Onshape 図面テンプレートを表示]) を選択します。

      会社またはチームのメンバーの場合、これらのフィルターは、[既存のテンプレート] の下の一覧だけでなく (会社名またはチーム名にも) 表示されます。



      独自のカスタムテンプレートを作成することもできます。

   4. [OK] をクリックします。

   図面の作成について詳しくは、図面の作成を参照してください。

2. ビューを作成します。既定では、図面は作成され、ビューは表示されませんが、カーソル位置にビューが表示されます。Esc キーを使用してビューをキャンセルするか、クリックして図面に配置します。また、追加のビューを作成することもできます。
3. 寸法を追加する:
   1. [寸法] ツールを選択します。



      ツールアイコンの中には、開いた円があります。これらのツールはスナップ点を使用し、その他のツールではエッジを使用します。

   2. スナップ点は、開いたボックスとして表示されます。マウスオーバーをして、適切なスナップ点が表示されたらクリックします (または必要なエッジを選択します)。



      2 番目のスナップポイントまたはエッジをクリックすると、寸法テキストボックスが表示されます。

   3. 寸法テキストボックスを目的の位置までドラッグし、クリックして配置します。



   詳細は、寸法を参照してください。

4. .DXF、.DWG、または PDF にエクスポートします。
   1. [図面] タブを右クリックします。
   2. 目的の形式を選択します。

   ローカルドライブでダウンロードしたファイルにアクセスします。

5. ファイルを印刷します。
   1. 互換性のあるアプリケーションで、ダウンロードしたファイルを開きます。
   2. ファイルを印刷します。

すべての図面オブジェクト (ビュージオメトリを除く) には、コンテキストメニューがあります。オブジェクトを右クリックすると、コンテキストメニューが表示されます。これらのメニューは、オブジェクトのタイプによって異なります。

コマンドに必要な選択タイプに応じて、カーソルが変わることは注意してください。図面で作業するときに表示されるカーソルには、次の 2 つのタイプがあります。

• - 位置を選択するための要件を示します
• - エンティティを選択するための要件を示します

図面エンティティに表示されるグリップポイントには、その使用方法が示されます。円形のグリップポイントを使用して、図形を移動できます。正方形のグリップポイントを使用して、図形のサイズを変更できます。赤いグリップポイントはエラーを示します。詳細を以下の表に示します。

グリップポイントタイプ	マウスポインタを合わせる	選択済み	カーソル
通常のサイズ変更
回転: これらをドラッグして回転させます
反転: これらをクリックして方向を反転します
ポイント添付: これらをドラッグして別のポイントに再添付します
エッジの添付: これらをドラッグして別のエッジに再添付します
寸法テキスト: 寸法全体がドラッグ可能です。グリップ点は不要です。

Onshape 図面のコールアウトと寸法は、作成時および図面への配置前に、互いに自動推測されます。必要に応じて、操作中に Shift キーを押したままにすることで推測をオフにします。

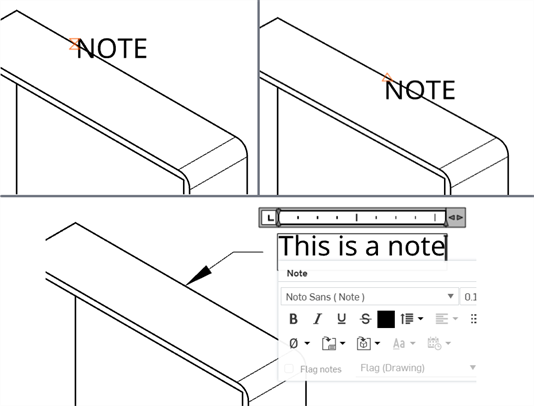

A callout (note) displaying inferencing to a line (top left) and midpoint (top right). The note is then snapped to the midpoint (bottom).

Inferencing is useful for lining up the center of the text on dimensions:

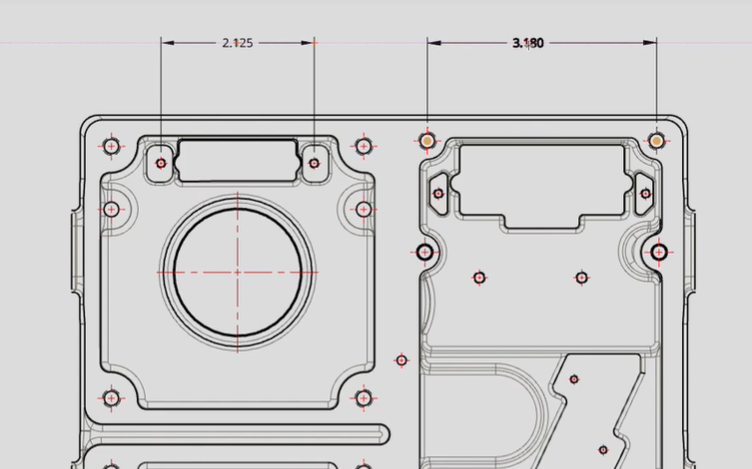

Example of inferencing when placing 2 dimensions. As the second dimension is placed (on the right), the midpoint of the first dimension's text (on the left) is inferenced so you can snap to it easily when placing this second dimension.

Snap points are orange and allow you to easily "click" to specific locations on your geometry. Callouts can snap to any entity (point, midpoint, line), while dimensions snap to logical references depending on which dimension is used. For example, when using a 2 point linear dimension, the cursor only selects points in your geometry.

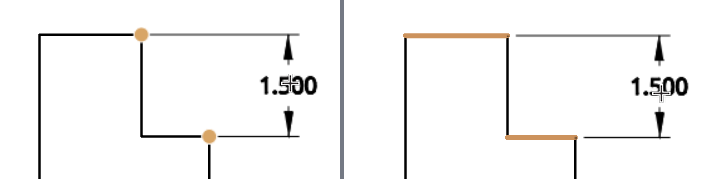

Snap points when the 2 point linear dimension tool is used (left) and line-to-line dimension tool is used (right)

Dimensions do not snap to midpoints.

一度配置すると、エンティティ間の関連付けは行われません。各図形は、位置合わせをスナップした後でも単独でドラッグできます。

ビューのコピーと貼り付け

ビューのコピーを参照してください。

図面エンティティのコピーと貼り付け

図面内の特定のエンティティは、複製を容易にするために、コピーと貼り付けが可能です。これらのエンティティは、同様の構成を最初から作成する代わりに、変更のために微調整することができます。これらのエンティティは次のとおりです。

• 注記
• GDT フレーム
• データム
• 穴コールアウトの寸法
• BOM テーブル
• 表面粗さシンボル
• 溶接記号
• バルーン
• テーブル

これらのエンティティを複製するには、次の手順に従います。

1. エンティティの上にカーソルを置くと、強調表示されます。
2. Alt キーと LMB (左マウスボタン) を使用します。カーソルには + 記号が表示されます。
3. Alt キーと左マウスボタンを押したまま、エンティティを目的の場所にドラッグします。
4. マウスボタンを放して、エンティティを配置します。
5. 必要に応じて繰り返します。
