Onshape では、カスタムテンプレートを最初から作成できるだけでなく、ユーザーが使用およびカスタマイズできるパブリックの図面テンプレートも多数用意されています。これらのテンプレートは、ほとんどのユーザーが必要とする典型的なもので、多くのユーザーがそのまま使用できます。別の CAD パッケージを Onshape でテンプレートとして使用するには、Onshape で従来型 CAD 図面をテンプレートとして使用するを参照してください。

図面テンプレートは、必要に応じて、タイトルブロック、境界、ゾーンなどを含む図面の形式と、図面の [プロパティ] パネルにある図面の機能を説明するプロパティで構成されていると考えることができます。図面テンプレートは、目的の外観を書式設定し、図面プロパティと動作を定義するだけのもので、すべての詳細図面で再利用できます。

Onshape のネイティブの図面テンプレートを作成するときのベストプラクティスについては、ラーニングセンターの Onshape 図面テンプレートの作成に関するベストプラクティス (Onshape アカウントが必要です) を参照してください。

カスタム図面テンプレートが必要な場合、会社の図面形式を適用するには、次の手順に従います。

  1. Onshape アカウントにサインインします。
  2. ドキュメントページで、[パブリック] フィルターを選択します。
  3. ページ上部にある [検索] ボックスに、Onshape ISO の図面テンプレートまたは Onshape 図面テンプレートを入力します。
  1. 検索結果には、Onshape が所有する、図面テンプレートを含むドキュメントが少なくとも 2 つ示されます。

    これらのリンクを使用して、テンプレートを検索することもできます。

    カスタム ISO テンプレートドキュメント

    カスタム ANSI テンプレート

  2. カスタマイズするテンプレートを含むドキュメントを開きます。
  3. ドキュメント内で、カスタマイズするテンプレートを含むタブを右クリックし、[ダウンロード] を選択します。

    これで、ローカルドライブに「ANSI_A.dwt」のような名前のファイルが作成されます。

  4. 別のエディタ (AutoCAD、Ares、または他の DWG エディタ) でそのファイルを編集して変更します。

    たとえば、Company ロゴを追加したり、タイトルブロック (ベクトル形式) を変更したりできます。

    編集中の注意:

    • DWT ファイルには 2 つのシートがあります。1 つは図面の最初のシート用で、もう 1 つは図面内の継続シート用です。両方のシートを編集することが必要な場合もあります。
    • テンプレートには、Onshape での図面作成に役立つ多くの設定が含まれています。通常、テンプレートからアイテムを削除する代わりに、テンプレート内のアイテムを変更、追加、移動するだけの方が良い動作が得られます。たとえば、タイトルブロックにテキストや領域を追加することは問題ありません。
  5. DWT ファイルの編集が終了したら、現在の名前または別の名前でローカルドライブに保存し、ファイル拡張子が .dwt のままであることを確認します。

    Onshape では、テンプレートの検索ではタブの名前を使用します。したがって、テンプレートのタブ名に「ANSI」または「ISO」が含まれている場合、図面作成ダイアログで ANSI または ISO フィルターをクリックすると、そのテンプレートが検出されます。

  6. 新しく作成したカスタムテンプレートにアクセスするには、Onshape で新しいドキュメントを作成するか、または開きます。(このドキュメントを使用して、カスタムテンプレートを保持します)。
  7. Onshape ウィンドウの左下隅にある プラス記号アイコン メニューをクリックし、インポートを選択して、先ほど保存した DWT ファイルをインポートします。

[インポート] を強調表示したスクリーンショットの例

これにより、ドキュメント内に新しいテンプレートタブが作成されます。

この時点で、次回図面を作成する際に、[マイテンプレート] または [作成者] をクリックすると、そのテンプレートタブが一覧表示され、新しい図面のテンプレートとして選択できるようになります。

Onshape でパーツの図面の作成を開始するとすぐに、既存のテンプレートを選択するか、カスタムテンプレートを作成するかを選択できます。

  1. Part Studio のパーツのコンテキストメニューから [図面を作成] を選択して、[図面の作成] ダイアログにアクセスします。

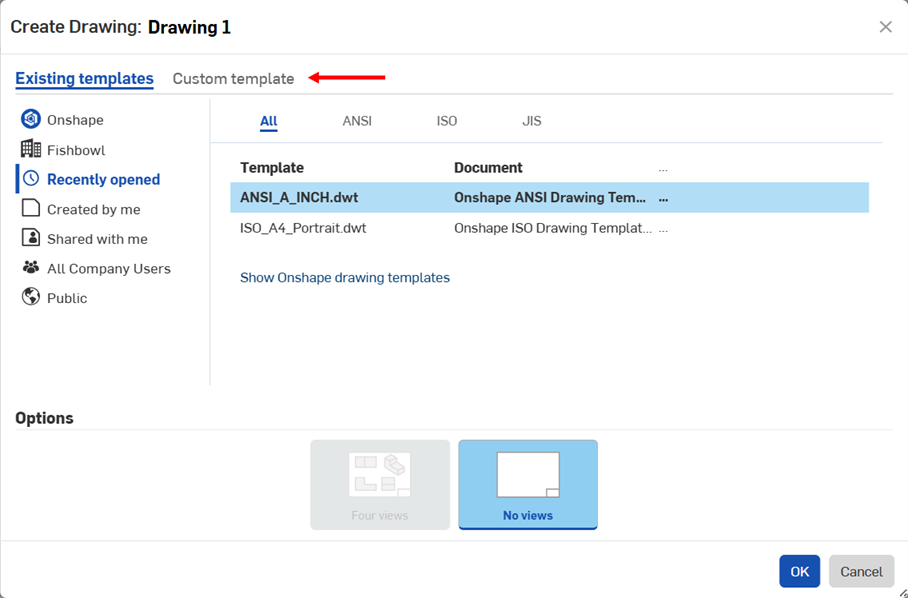

    パーツコンテキストメニューから強調表示された [図面の作成] のスクリーンショットの例既存のテンプレートから選択してカスタム図面テンプレートを作成する

  2. ダイアログの上部で [カスタムテンプレート] (上図で赤矢印の左側に表示) を選択して、カスタムテンプレートダイアログにアクセスします。

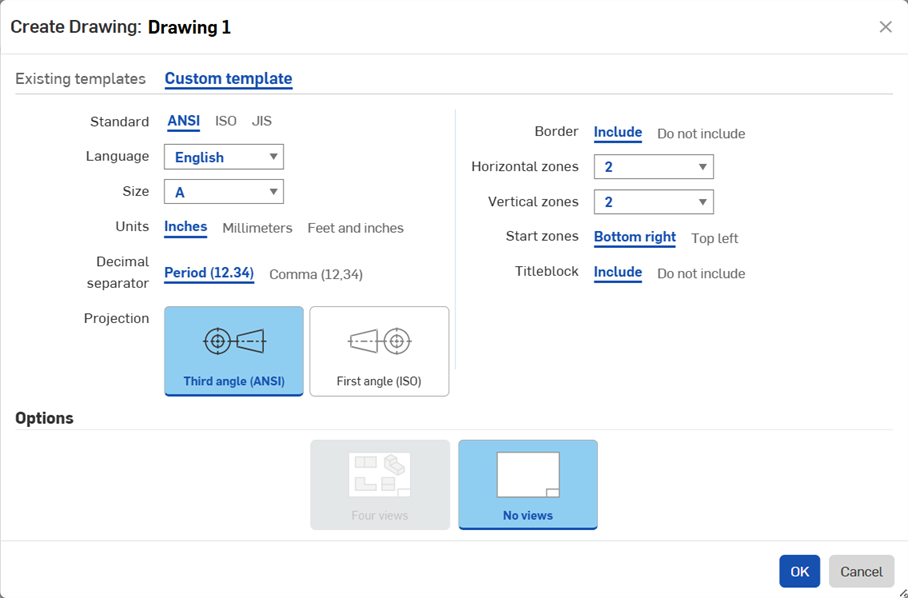

    カスタムテンプレートダイアログ

  3. ユーザー独自のテンプレートを設計します。
    1. 規格 - ANSI または ISO
    2. 言語 - タイトルボックスのテキストを表示する言語。
    3. サイズ - 選択肢は、選択した標準に基づいて表示されます
    4. 単位 - インチ、ミリメートル、またはフィートとインチ (既定は標準単位ですが、任意の単位を選択できます)
    5. 小数点区切り - ピリオドまたはコンマ (既定は標準ですが、任意に選択できます)
    6. 投影 - 第三角法または第一角法 (既定は標準ですが、任意に選択できます)
    7. 境界 - 境界線を含めるか、または境界線なしで図面を作成します。
    8. 水平ゾーン - 境界の水平ゾーンの数を指定します。
    9. 垂直ゾーン - 境界の垂直ゾーンの数を指定します。
    10. 開始ゾーン - ゾーンのラベル付けを開始する図面のコーナーを指定します。
    11. タイトルブロック - タイトルブロックを含めるか、タイトルブロックを含めないかを指定 (図面モードで 1 回だけユーザー独自のタイトルブロックを作成可能)
  4. 4 つの標準ビューを自動的に含めるか、図面を空のままにするか (ビューなし) を選択します
  5. OK (またはキャンセル) をクリックします。

図面の編集を思いどおりに完成させたら、その図面を使用して今後の図面用のテンプレートを作成できます。

図面を DWT ファイルとしてエクスポートする場合は、次の点に注意してください。

  • 最初のシートと (存在する場合)、2 番目のシートだけが DWT ファイルにエクスポートされます。他のシートはエクスポートされません。
  • すべてのビューが削除され、ビュー以外のジオメトリと文字だけが維持されます。
  • 形式は DWT です。バージョンは 2013 で、プライマリテンプレートは最初の図面シートになり、存在する場合は 2 番目のシートが継続テンプレートになります。

手順

  1. [図面] タブを右クリックし、[エクスポート] を選択して [図面をエクスポート] ダイアログを開きます。

図面タブコンテキストメニューから強調表示された [エクスポート] のスクリーンショットの例

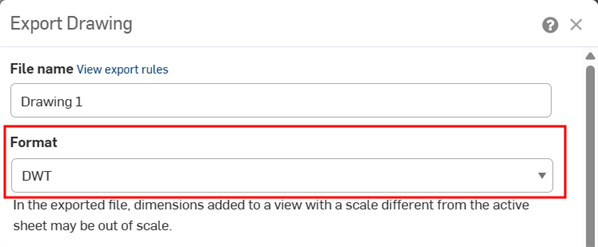

  1. 図面テンプレートを作成するには、DWT 形式を選択します (上図を参照)。
  2. [エクスポート] をクリックします。

テンプレートを使用する手順は、次のとおりです。

  1. ドキュメントで、プラス記号アイコン を使用して、インポートを選択します。
  2. 図面テンプレートを選択します。
  3. 図面を作成するときは、[自分が作成したもの] フィルターを選択します。
  4. 作成したテンプレートを選択します。
  5. [OK] をクリックします。

上記の説明に従って、Onshape 図面テンプレートを作成します。次に、Onshape で空の図面を作成します。

  1. テンプレートの手順で、[カスタムテンプレート] を選択します。
  2. [境界を含まない] を選択します。
  3. [タイトルブロックを含めない] を選択します。
  4. 必要に応じて、サイズ、標準、およびその他の特性を設定します。
  5. [OK] をクリックし、図面内の開いているダイアログを閉じます。
  6. エクスポートした従来型 CAD 図面 (DWG/DXF フォーマット）をOnshape (プラス記号アイコン メニュー> インポート経由) にインポートします。
  7. 作成した空の図面を開きます。
  8. DWG/DXF を挿入 DWG/DFX を挿入するアイコン ツールを使用して、アップロードしたファイルを挿入します。

  9. フォントを微調整するには、テキストを選択し、選択した内部でサポートされているフォントに変更します。

    1. リビジョンテーブルまたはブロック機能を追加するには:
      1. 新しくアップロードした DWG または DXF を使用して図面を生成します。
      2. 必要に応じてテーブルを配置します (右上隅など)。
    2. 図面テンプレートに Company ロゴを含める
      1. [イメージを挿入] コマンドを使用してロゴをアップロードします。
      2. 新しくアップロードしたイメージを挿入し、図面に正しく配置し、サイズを変更します。
    3. 必要に応じて、図面の適切な領域に、図面フィールドを挿入します。
      1. 図面に注記を追加します。
      2. [フィールドの挿入] ボタンを選択します。
  10. ビューのコンテキストメニュー (右クリック) の [移動するタイトルブロック] コマンドを使用して、タイトルブロック、境界フレーム、および 境界ゾーンに要素を追加します。図面レイヤーには何もエクスポートされず、この 3 つのレイヤーだけがエクスポートされます。

    11. 要素は、対応するレイヤー (タイトルブロック、境界フレーム、または境界ゾーン) に追加されます。

  11. [図面] タブを右クリックし、[エクスポート] を選択します。
  12. DWT の [形式] を選択します。

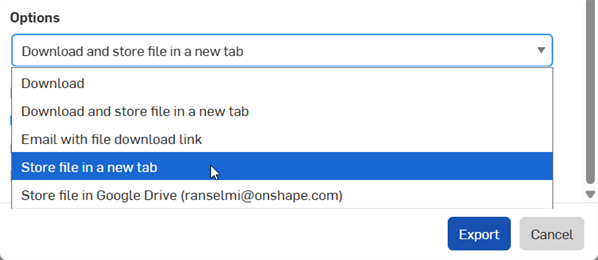

  13. 新しいタブにファイルを格納するオプションを選択します。
  14. [エクスポート] をクリックします。
  15. 将来の図面のテンプレートを選択した場合、このテンプレートは、図面作成ダイアログの [自分で作成] および [自分と共有] フィルターに表示されます。
  16. 使用する前に、図面テンプレートをテストしてください。
