ビューのナビゲーションとパーツの表示

グラフィックの環境設定では、Part Studio またはアセンブリ内のモデルの [線の幅]、[鏡面反射の色]、[光沢]、[視野] を変更できます。これらのオプションは、サーフェスをモデリングする場合に特に便利です。

1. [カメラとレンダリングのオプション] を選択し、[グラフィックの環境設定] を選択します。

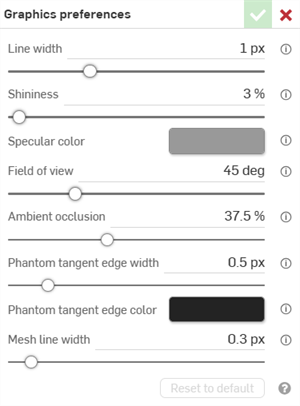

2. 次のダイアログが開きます。



3. 必要に応じてオプションを編集します。

   • 線の幅 - サーフェスとエッジの線の幅を制御します。水平スライダを使用するか、0.1〜3 ピクセルの数値を入力してください。



     Line width: 0.5 px



     Line width: 3 px

   • 光沢 - シェードサーフェスの既定の光沢を制御します。水平スライダを使用するか、1～100% の数値を入力してください。



     Shininess: 1%



     Shininess: 100%

   • Specular color - Controls the default specular color of shaded surfaces. Click the color swatch to open the Specular color dialog to select a color from the Color picker.



     鏡面反射の色の例

   • 視野 (透視ビューが有効な場合のみ使用可能) - 透視カメラの視野を制御します。水平スライダを使用するか、20〜120 度の数値を入力します。



     Field of view: 20 degrees



     Field of view: 100 degrees

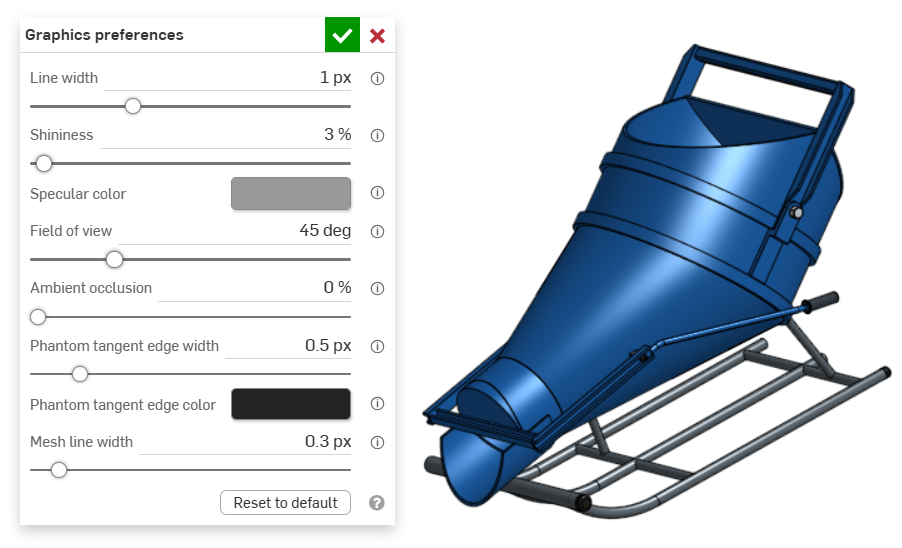

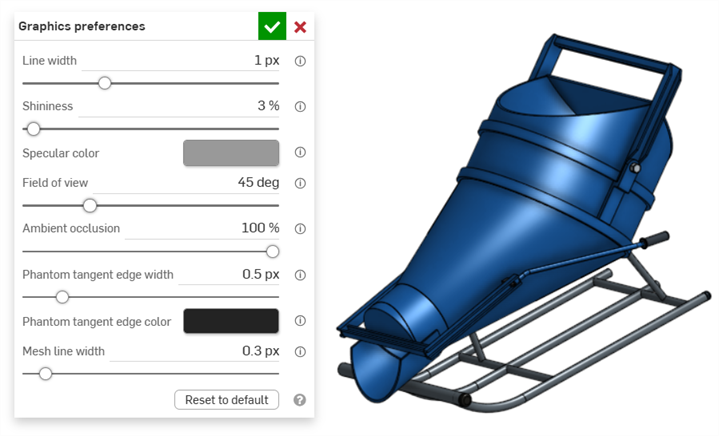

   • Ambient occlusion - Controls the intensity of ambient occlusion shading, from 0% - 100% (default: 37.5%). Higher values create soft dark shading along edges, corners, crevices, and other locations where parts meet or intersect. This helps simulate real world indirect light coverage at these locations. Lower values create less shading at these locations.



     Ambient occlusion: 0%



     Ambient occlusion: 100%

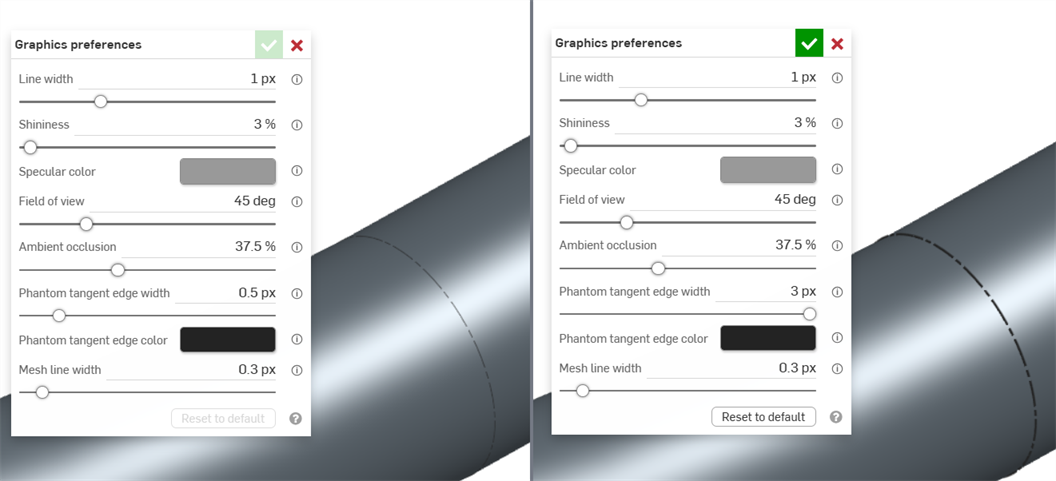

   • Phantom tangent edge width - If Tangent edges are set to phantom, this controls the line width of those edges, from 0.1 - 3 px (default: 0.5 px).



     Phantom tangent edge width: 0.5 px (left); 3px (right)

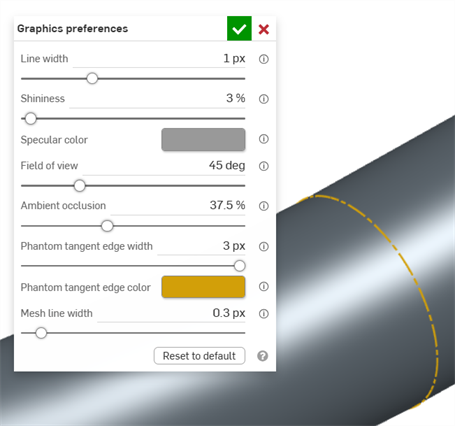

   • Phantom tangent edge color - If Tangent edges are set to phantom, this controls the default color of those edges. Click the color swatch to open the Phantom tangent edge color dialog to select a color from the Color picker.

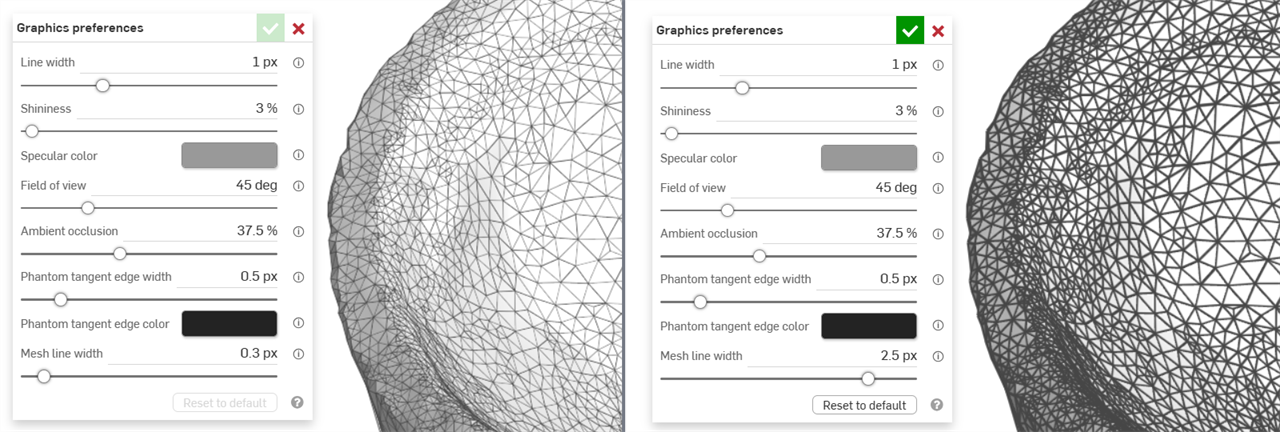

   • Mesh line width - Controls the line width of mesh surfaces and edges, from 0.1 - 3 px (default: 0.3 px).



     Mesh line width: 0.3 px (left); 2.5 px (right)

   • 既定にリセット - このボタンをクリックすると、すべてのダイアログオプションが既定値に戻ります。

[カメラとレンダリングのオプション] ドロップダウンメニューの [前のビュー] オプションをクリックすると、グラフィック領域のモデルを以前のビューに戻すことができます。

拡大のマウスホイールの方向は、ユーザーアカウントの環境設定で構成できます。

ズームする方法は、以下のとおりです。

• フィットにズーム (ショートカット: f、スクロールホイールをダブルクリック) - このコマンドを選択するか、ショートカットキーを使用して Part Studio、アセンブリ、または図面全体をズームします。
• ウィンドウにズーム (ショートカット: w) - このコマンドを選択し、Part Studio、アセンブリ、または図面内で、ズームする領域を囲むボックスをクリックしてドラッグします。ショートカットキーを使用すると、フィーチャーのオン/オフが切り替わります。
• 選択を拡大 - 選択したエンティティにズームするには、このコマンドを選択します。

選択を拡大

[選択を拡大] を使用して、選択したエンティティのクローズアップにビューを変更します。

グラフィック領域で選択します。

[ビュー] メニューを展開し、[選択を拡大] を選択します。

接線エッジは、フィレットやスムーズエッジなど、曲線と直線エッジの間に成形されるエッジです。

接線の表示方法を選択するには、次の 3 つの表示モードから選択します。

• 可視 - 接線エッジは実線で示されます。これが既定です。
• ファントム - 接線エッジは破線で表示されます。システムによっては「フォント」とも呼ばれます。
• 削除 - 接線エッジがビューから視覚的に除去されます。

接線エッジには 3 つの異なるオプションがあり、左から右に [可視] (既定)、[ファントム]、および [削除済み] です。

現在、接線エッジは Part Studio またはアセンブリで新しく作成されたモデルのみで使用でき、ブラウザプラットフォーム上のみで使用できます。

パーツのコンテキストメニューからパーツの透過性のレベルを設定します。パーツリストでパーツ名を右クリックし、[外観エディタ] を選択します。詳細は、パーツのカスタマイズ: 外観を参照してください。

断面ビューでは、断面作成に使用する 1 つまたは複数の平面、合致コネクタ、円柱面、円錐面、または平面を選択できます。断面ビューは、ビューキューブを使用するか、コンテキストメニューの [断面ビュー] を選択して表示できます。

マニピュレータが表示されたら、ボール (中心の開いた円) を介して移動し、パーツ、サーフェス、またはアセンブリ上の任意の推論点にスナップできます。セクション化されたアイテムは、Part Studio とアセンブリの両方で表示できます。

1. パーツまたはサーフェス上で、1 つまたは複数の平面、合致コネクタ、円筒面、円錐面、または平面を選択します。
2. Expand the Camera and render options menu and select Section view (shown below). Alternatively, right-click on a part in the Part Studio or an assembly in an Assembly tab, and select Section view from the context menu.

選択を行う前に、断面ビューをオンにすることもできます。

3. パーツ/サーフェスは、上記のステップ 1 で選択したポイント (円筒面、円錐面、平面上の面、平面、合致コネクタのいずれか) で断面化されます。最後に選択した場所にマニピュレータが表示され、選択項目を一覧表示するダイアログが開きます。



交差するパーツがある場合、それらは赤でレンダリングされます。

4. マニピュレータの開いた円 (ボール) をクリックしドラッグして配置します。円柱の重心などの、パーツまたはアセンブリの任意の推測点にスナップできます (下の白いマークが推測点を示します)。





5. マニピュレータを使用して、断面の深度や角度を変更します。
   1. 矢印を使用して深さを変更し、一方向または別の方向にドラッグします。マニピュレータをクリックして、ビューの方向を反転します。
   2. 角度インジケータを使用して、一定の角度でドラッグします。
   3. 数値フィールドを使用して、ビューの深度または角度を入力します。





6. ダイアログボックスを開いたまま別のセクション平面を選択するには、新しいセクション平面の目的の場所をクリックします。[新しいマニピュレータとセクション平面] が表示されます。



7. 断面ビュー平面に垂直な断面を表示するには、ショートカットキー N を使用するか、右クリックしてコンテキストメニューから [垂直に表示] を選択します。
8. 1 つまたは複数のパーツ (サーフェス) を断面から除外するには、[除外するアイテム] フィールドをアクティブにし、グラフィック領域で次の項目を選択します。



9. 1 つまたは複数のパーツ (サーフェス) を断面に含めるには、[含める] タブを選択し、グラフィック領域で含める項目を選択します。



10. 断面ビューではモデルの移動が可能です。ダイアログボックスの外をクリックして閉じ、必要に応じてモデルを操作します。
11. If Section view is not turned off and the dialog box is closed, open the dialog again by double-clicking on the section plane. Alternatively, click the Camera and render options menu or right-click on the part or assembly to access the context menu, and select Edit section view.
12. Select Turn off section view from the Camera and render options menu or context menu when finished.

断面ビューを使用して、ビューを名前付きビューとして保存できます。

断面ビューでは、面、エッジ、頂点に測定ツールを使用することもできます。詳細は、測定ツールおよびアセンブリ測定ツールを参照してください。

表示用のキーボードショートカット

• 正面ビュー = Shift 1
• 背面ビュー = Shift 2
• 左側面ビュー = Shift 3
• 右側面ビュー = Shift 4
• 上面ビュー = Shift 5
• 下面ビュー = Shift 6
• アイソメトリックビュー = Shift 7
• 断面ビュー = シフト X
• [名前の付いたビュー] = Shift V

Shift+R

現在アクティブな Part Studio またはアセンブリに対して、使用可能な最高品質のテッセレーションビューを選択/選択解除します。これにより、パフォーマンスがわずかに低下する可能性があることに注意してください。このオプションをオンにすると、以下のように青色の通知が表示されます。

この表示モードがパフォーマンスに与える影響について詳しくは、高品質モードを参照してください。

Onshape では、サーフェスの層状エッジを含む、モデルの穴と切断が表示されます。これは [境界エッジを強調表示] を選択したときに修復が必要になる場合があります。この機能は、サーフェスの修復が必要なパーツをインポートする場合に特に役立ちます。

[カメラとレンダリングのオプション] メニューの [境界エッジを強調表示] を選択します。修復が必要なエッジは、エッジが表示されている場合は赤い実線で強調表示され、エッジが隠れている場合は赤い破線で強調表示されます。

このツールは Part Studio でのみ使用できます。詳細は、インポートされたモデルの修理を参照してください。

3D 回転ロックをアクティブにすると、グラフィック領域を 3D 回転する機能がロックされます。これは、エンティティを選択してドラッグしようとするときに特に便利です。

これは、Part Studio とアセンブリのどちらもビューキューブの真上にあります。

[3D 回転ロック] を有効にするには、ボタンをタップします。無効にするには、ボタンをもう一度タップするか、フィーチャーをコミットします。

3D 回転ロックは、特定の状況で既定でアクティブになります。

• Part Studio - 開いたスケッチでエンティティを選択している場合、既定で 3D 回転ロックがオンになります。これにより、ビューを回転させずに選択をドラッグできます。ボタンをタップしてロックを解除します。
• アセンブリ - インスタンス、合致コネクタ、またはエンティティを選択している場合、既定で 3D 回転ロックがオンになります。これにより、ビューを回転させずに選択をドラッグできます。ボタンをタップしてロックを解除します。

ビューキューブは、グラフィック領域の右上隅にあります。これを選択すると、さまざまな表示オプションのリストが表示されます。いずれかのオプションを選択して、グラフィック領域のビューまたはパーツのビュー設定を変更すします。これは、2D または 3D 回転や拡大を行うことなく、パーツを適切な方向に表示できる簡単で迅速な方法です。

手順

1. ビューキューブをタップします。オプションのリストが表示されます。



2. タップして表示オプションを選択するか、[キャンセル] を選択します。
3. スクロールすると、その他のオプションが表示されます。

オプションの説明

• 上、下、正面、背面、右、左 - 各平面の正面ビューに対して、これらのオプションのいずれかを選択します。
• 等角投影、ダイメトリック、トリメトリック - それぞれの角度ビューに対して、これらのいずれかを選択します。
• フィット - これを選択すると、グラフィック領域のサイズが画面に合わせて変更されます。これにより、ビューが拡大または縮小されます。
• パスペクティブビュー - パスペクティブビューのオンとオフを切り替えます。パスペクティブビューでは、ビューポイントからモデルまでの相対距離が表示され、ビューポイント (または仮想カメラ) がモデルに近づくにつれて消失点が作成されます。下の図は、同じパーツのパスペクティブビューのない正面ビューとパスペクティブビューをそれぞれ示しています。





• シェード - これを選択にすると、シェードされた面とエッジを持つパーツが表示されます。(既定)



• エッジのないシェード - これを選択すると、パーツがシェードされ、エッジなしで表示されます。



• 陰線付きシェード - これを選択すると、パーツがシェードされ、隠線 (見通し線内にないエッジ) が表示されます。



• 陰線消去 - これを選択すると、パーツがシェードされず、陰線 (見通し線内にないエッジ) が消去されます。



• 陰線表示 - これを選択すると、パーツがシェードされず、陰線 (見通し線内にないエッジ) が表示されます。



• 半透明 - これを選択すると、パーツが半透明で表示されます。



• 断面ビュー - 平面または平面上の面を介してパーツの断面ビューを調整できるマニピュレータにアクセスする場合に選択します。



  断面ビューを選択する前に、平面または平面上の面を事前に選択する必要があります。
  矢印または方向マニピュレータをドラッグして、あらかじめ選択した平面または平面上の面から作成される断面ビュー平面を調整します。この場合、正面プレーンを使用して、パーツのほぼ中間の断面ビューを作成します。
