利用可能: Part Studio、アセンブリ、図面

Onshape の測定ツールは Part Studio、アセンブリ、図面で使用でき、スケッチ、パーツ、アセンブリ、曲線、サーフェスの測定にも使用できます。測定ツールは、インターフェイスの右下隅に表示されます。

測定ツールは、エンティティを選択するたびに、測定値を動的に表示します。

最初のドロップダウンから [測定タイプ] を選択すると、表示する測定値を絞り込めます。事前に選択すると、ツールによって情報が表示されます。詳細は、アイコンをクリックしてダイアログを開きます。

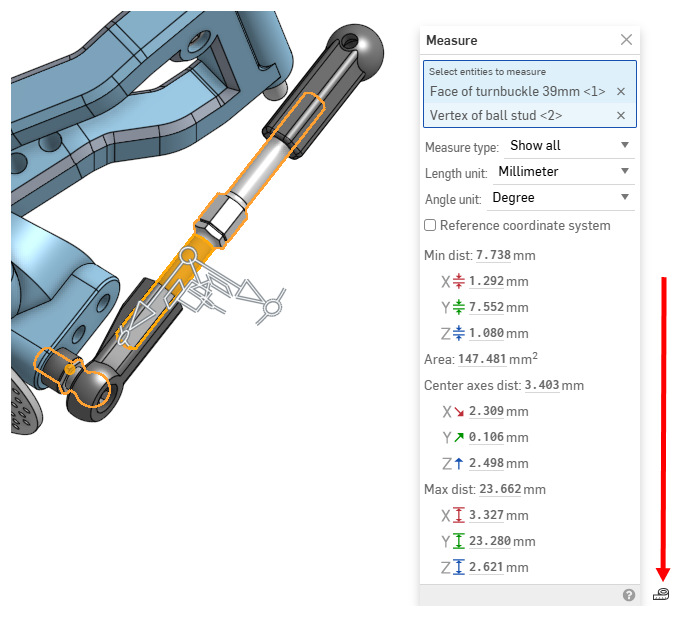

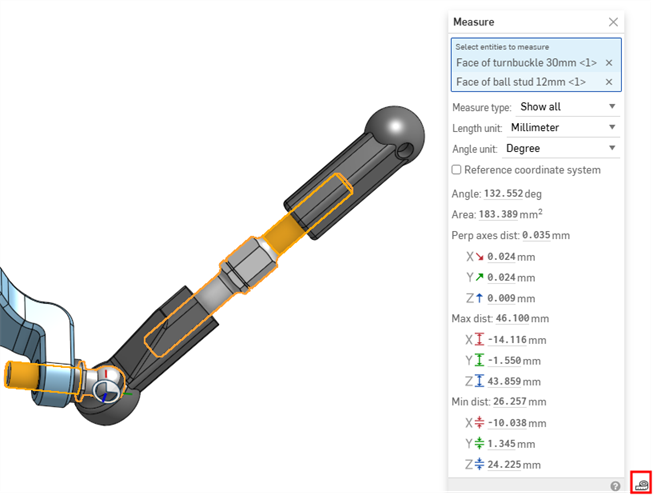

距離の測定を示す測定ダイアログ

さらに、グラフィック領域でエンティティを選択すると、[測定] ダイアログを明示的に開くことなく、関連する測定値が自動的に表示されます。

断面ビューでは、面、エッジ、頂点に測定ツールを使用することもできます。

この動画は、Onshape の測定ツールの使用方法について説明しています。測定ツールは、Part Studio ではスケッチとパーツに、アセンブリではパーツとアセンブリに使用できます。測定ツールはインタフェースの右下隅に表示されます。

測定ツールでは、エンティティを選択するたびに測定値が動的に表示されます。任意のエンティティを選択すると測定ツールにそのエンティティの測定値が表示されます。ドロップダウンを使用して、測定のタイプ、長さ、角度単位を選択します。

必要に応じて、別のエンティティを選択すると、測定ツールには、2 つのエンティティ間の中心から中心、最大から最大、最小から最小の測定値が表示されます。測定情報にカーソルを合わせると、グラフィック領域に測定が表示されます。スケッチエンティティのアイコンは、エンティティタイプを示します。エンティティ間の中心距離、最大距離、最小距離は、太字の点線で示されます。X の変化は赤色で表示されます。Y の変化は緑色で表示され、Z の変化は青色で表示されます。2 つのエンティティ間の中心距離は黒い点線で表示されます。最大距離も同じで、2 つのエンティティ間の最小距離も同じです。

ショートカット: [

  1. 測定したい 1 つまたは複数のエンティティを選択します。測定ツールを開いた後にこれらを選択することもできます。
  2. ページの右下隅にある測定ツールアイコン 測定ツールアイコン をクリックします。測定ツールには、選択した 1 つまたは複数のエンティティの測定値が表示されます。

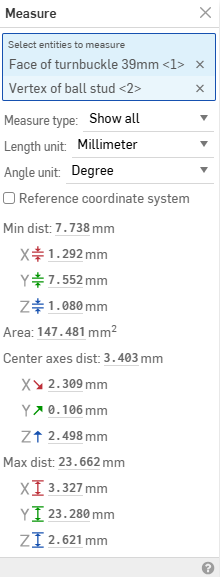

    さまざまな距離の測定を示す測定ダイアログ

  3. ドロップダウンを使用して、[測定タイプ]、[長さの単位]、[角度単位] を選択します。これらはすべて、いつでも変更できます。
  4. 必要に応じて、別のエンティティを選択すると、測定ツールには、エンティティ間の中心から中心、最大から最大、最小から最小の測定値が表示されます。

    5. Part Studio でスケッチエンティティを選択すると、スケッチエンティティのアイコンにそのタイプが示されます。

    アセンブリ内の 3 つ以上のエンティティを測定すると、それらのエンティティの最小距離、最大距離、総面積、中心軸の距離、または長さが提示されます。

  • 測定タイプ - 測定ダイアログに表示される測定タイプをフィルタリングします。オプションは、[すべて表示]、[位置]、[中心位置]、[最小距離]、[最大距離]、[長さ]、[直径]、[半径]、[角度]、[面の接線の角度]、[曲率偏差]、または [サーフェス面積] です。

  • 長さ単位 -長さの単位を選択します。オプションは [センチメートル]、[フィート]、[インチ]、[メートル]、[ミリメートル]、または [ヤード] です。

  • 角度単位 - 角度単位の種類を、度またはラジアンから選択します。

  • 直径 -円弧または円の直径。

  • 半径 -円弧の半径。

  • センター・ディスト - 2 つのエンティティ間の中心距離。

  • パープ軸角度 - 2 つのエンティティ間の垂直軸の角度。

  • 面積 - サーフェスの面積。

  • 面の接線の角度 - 選択したサーフェスとサーフェスに接する線の間の接線角度。

  • 曲率偏差 -選択したサーフェスとサーフェスに接するラインとの間の偏差。

  • センター -円弧または円の中心寸法 (X、Y、Z)

  • センター・ディスト - 2 つのエンティティ (X、Y、Z) 間の中心距離。

  • 最小距離 - 2 つのエンティティ (X、Y、Z) 間の最小距離。

  • 最大距離 - 2 つのエンティティ (X、Y、Z) 間の最大距離。

  • 最小半径点 - 最小楕円半径点 (X、Y、Z)。

  • 最大半径点 - 最大楕円放射状点 (X、Y、Z)

  • 長さ -エンティティの長さ。たとえば、線の長さや円の円周など。

  • 点 - 点、頂点、または合致コネクタ (X、Y、Z) の位置。

測定ツールに表示された情報を使用して、システム内の他の場所 (寸法など) に値を入力できます。

  1. 測定ツールを開いた状態で、コピーする値をクリックして強調表示します。
    • 1 回クリックすると、最大精度値が表示されます。
    • もう一度クリックすると、低い精度がキャプチャされます。
  2. キーボードショートカットを使用して値をコピーします。

測定ツールの測定情報にカーソルを合わせると、測定がグラフィック領域に表示され、参照された正確な測定が表示されます。例を次に挙げます。

スケッチエンティティアイコン

選択したエンティティのタイプを示します

スケッチエンティティのアイコンは、選択したエンティティを示します

太い点線

エンティティの中心、エンティティ間の距離の最小と最大:

  • 中心、最小、最大の距離は黒色で表示されます
  • X の変化は赤色で表示されます。
  • Y の変化は緑色で表示されます
  • Z の変化は青色で表示されます。

円の中心まで測定する場合、平面上の面、エッジ、円柱のエッジを選択できることに注意してください。

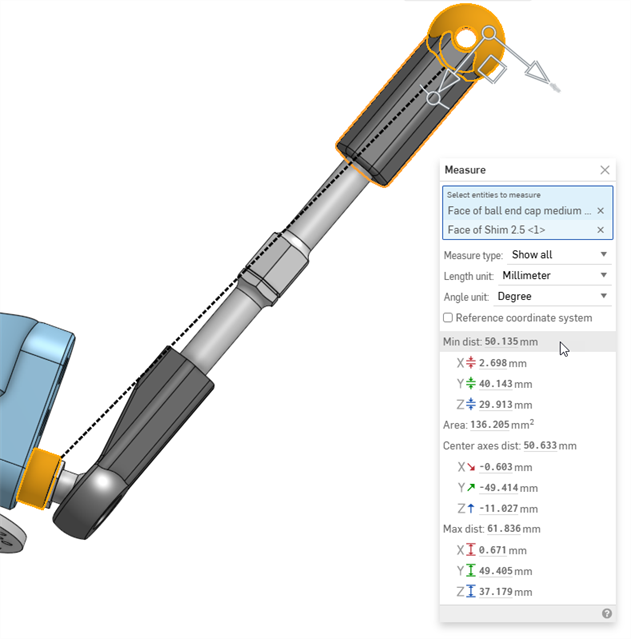

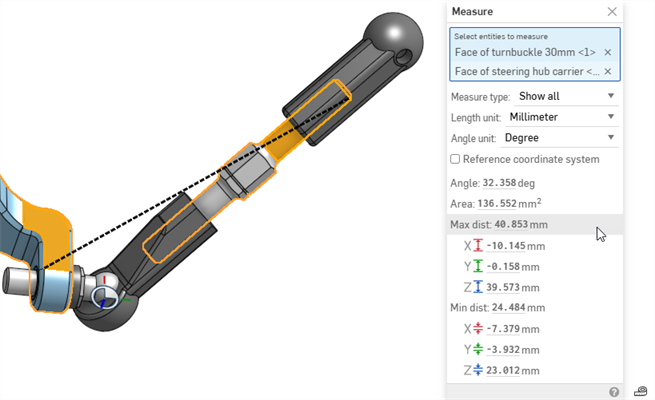

最大距離に黒い点線が表示された測定ツールダイアログ

太い黒の点線で表示された中心、最大、最小の測定値

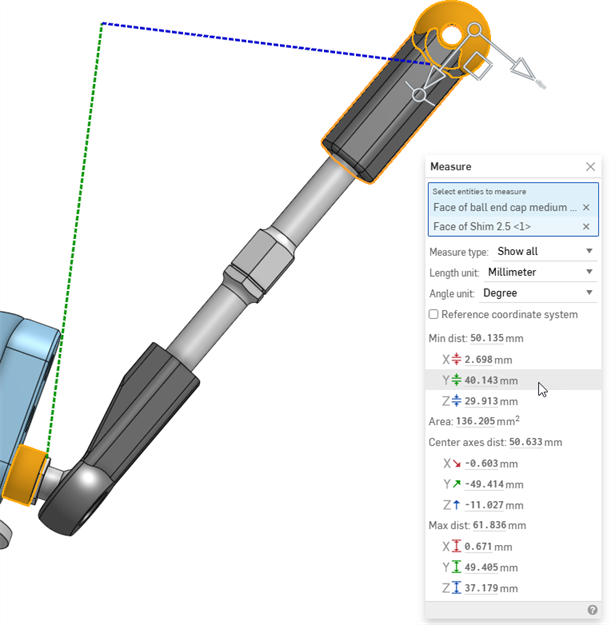

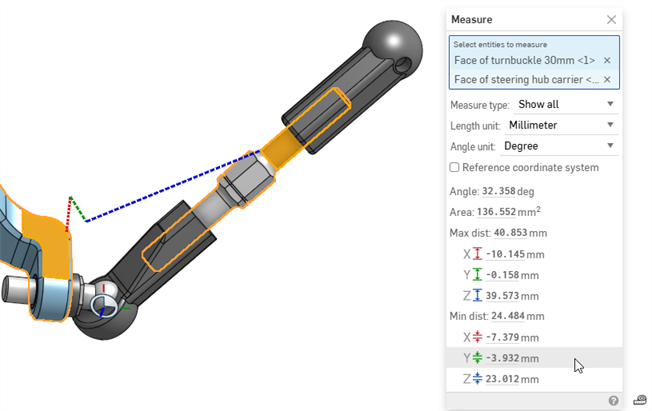

赤、緑、青の点線でエンティティ間の距離を表示する測定ツールのダイアログ

太い赤、緑、青の点線で表示された X、Y、Z の測定値

細い点線

角度を示します

細い点線で表示される角度の例

星印 (✱)

値がゼロ以外であっても、一致/接線の許容差の範囲内にあることを示します。

ゼロ以外の値は、たとえ許容差内であっても、ダウンストリームジオメトリの品質に影響する可能性があることに注意してください。

青い点線を使用して、Z 軸に沿ってエンティティ間の距離を示す例

接線の許容差内のゼロ以外の値の横に付く星印。

When the Sheet metal table and flat view panel () is open, the Measure dialog shows information for both the sheet metal model in the Part Studio and in flat view.

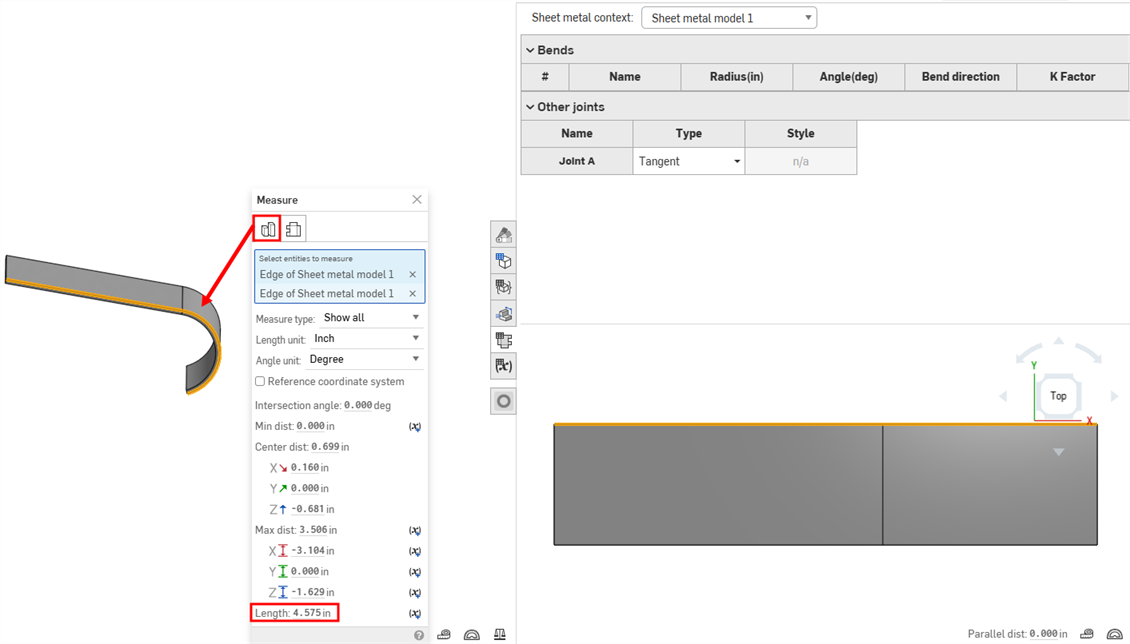

Measure tool for a sheet metal model in a Part Studio.

Select the Part Studio tab to measure the sheet metal model in the Part Studio.

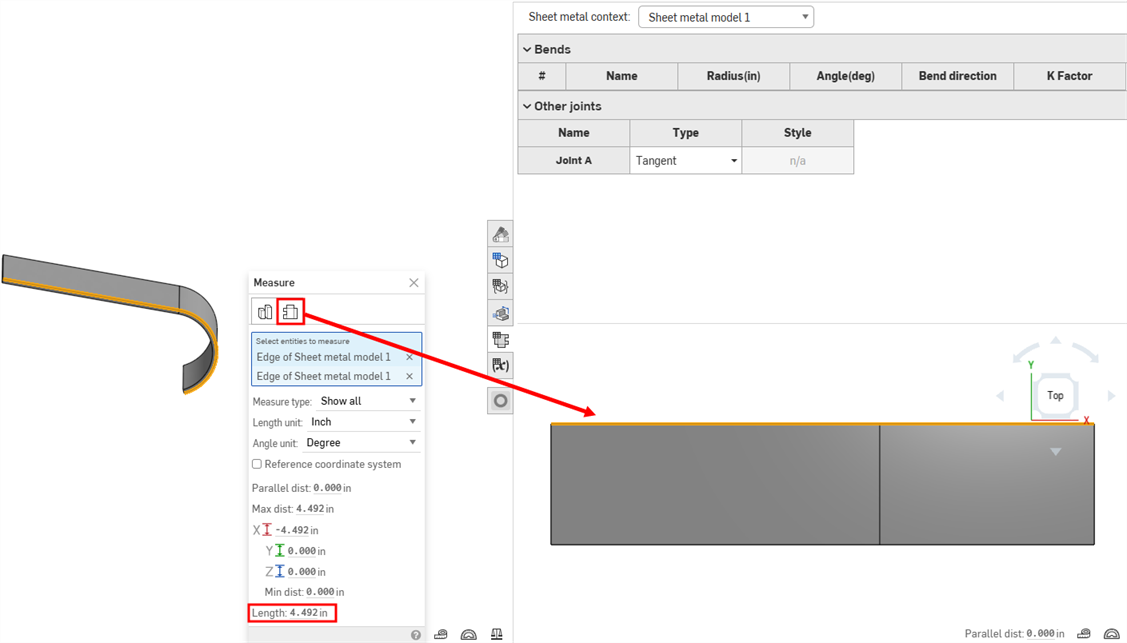

Measure tool for a sheet metal model in flat view.

Select the Flat View tab to measure the sheet metal model in flat view.

(デスクトップブラウザでのみ利用可能)。

測定ツールの基準フレームを、原点から合致コネクタで定義されたフレームに変更できます。

測定ツールで、[基準座標系]オプションを選択します。[基準座標系用の合致コネクタ] フィールドが表示されます。

基準座標系オプションを選択した測定ツール

新しい基準フレームとして使用する合致コネクタを選択します。測定ツールは、新しい方向に基づいて計算を更新します。

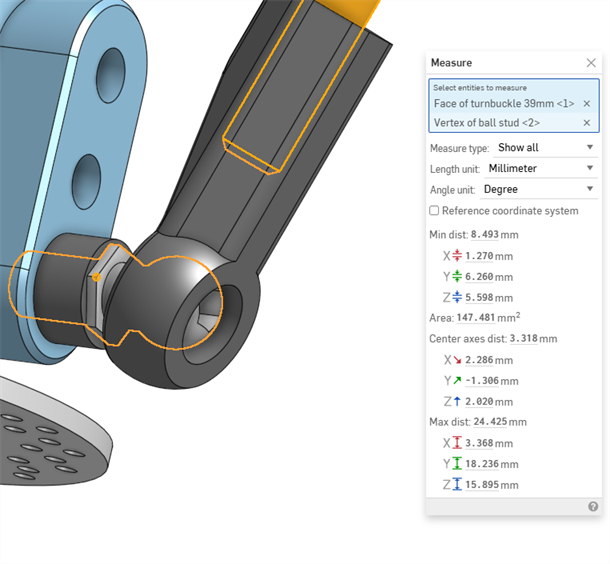

既定の原点での測定

基準フレームの既定は原点です

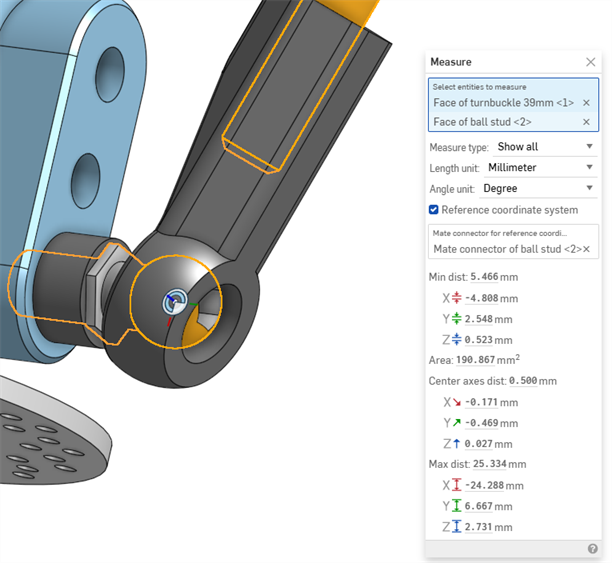

選択した合致コネクタによって定義されたカスタム原点での測定値

合致コネクタで定義された基準のカスタムフレーム

Part Studio のみ

現在の測定値に変数を追加するには、測定値の右側にある変数アイコンをクリックします。

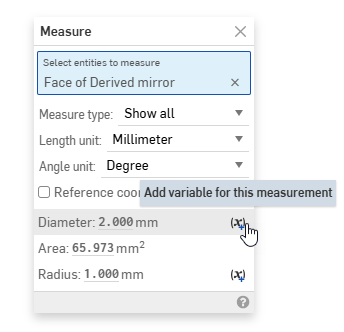

測定ツールダイアログの変数を追加オプションを強調表示した画像

これにより、選択項目があらかじめ入力された変数ダイアログが開き、一覧表示された測定値を取得できます。変数の詳細は、変数のトピックを参照してください。

アセンブリのみ

測定ツールを開くと、パーツが画面上でドラッグされるたびに測定値が動的に更新されます。次に例を示します。

  • パーツの円形エッジまたは合致コネクタを選択した場合、パーツを移動すると、原点を基準とした中心または点の位置が更新されます。

  • 原点とパーツエンティティ (エッジ、面、頂点、合致コネクタ) の両方を選択した場合、エンティティと原点の間の距離は、パーツが移動すると更新されます。

  • 一方のパーツが固定されていてもう一方が固定されていない場合、固定パーツ (エッジ、面、頂点、合致コネクタ) からエンティティを選択し、固定されていないパーツのエンティティ (エッジ、面、頂点、合致コネクタ) を選択すると、固定されていないパーツが移動すると、選択した 2 つのエンティティ間の距離値が更新されます。

断面ビューを使用している場合、動的更新は機能しません。

図面内の点、線、円弧、円の間の測定値を取得します。

ショートカット: [

手順

  1. Click 測定ツールアイコン (in the bottom right corner of the drawing) to open the Measure dialog in a drawing.

    ツールアイコンの位置を測定

    測定ダイアログ

  2. エンティティを選択して測定するか、または複数のエンティティを選択してその間を測定します。

    測定するエンティティを選択する例

  3. ドロップダウンから測定の単位を選択します。ドキュメントの既定の単位は (図面) で示されます。これは、閲覧限定のアクセス許可を持つユーザーが、必要な単位で測定値を取得する場合に特に便利です。
  4. オプションで、必要に応じて、二重単位を表示するように選択します。最初の測定値の横に 2 つ目の測定値が表示されます。

    [計測] ダイアログで [二重単位を表示] を有効にする例

  5. 投影ジオメトリの測定がダイアログボックスに表示され、軸が表示されます。
  6. リレーションの種類が示されます。上記の例は、点と点のリレーションです。
  7. 赤い x をクリックしてダイアログボックスを閉じます。

iOS: ツールバーの測定

手順

測定ツールは、エンティティを選択するたびに、測定値を動的に表示します。

  1. Tap the Measure tool 測定ツールアイコン to active it.

    With the Measure tool active:

  2. タップして、測定するエンティティを選択します。

    画面下部のダイアログに、関連する測定情報が表示されます。ダイアログの上部をタップして、折りたたむか展開します。ダイアログの内側をスワイプして、上下にスクロールします。

    測定情報ダイアログ

  3. ドロップダウンを使用して、[測定タイプ]、[長さの単位]、[角度単位] を指定します。これらはいつでも変更できます。

  4. [測定] ダイアログの右上隅にある [X] をタップして閉じ、測定ツールを終了します。

計測ツールには、ドキュメントに設定した測定単位を使用して情報が表示されます。測定単位を変更するには、ドキュメント情報パネルから 単位 を選択し、目的の単位を選択します。

測定ツールアイコン

Onshape の測定ツールは、スケッチとパーツの場合は Part Studio で、パーツとアセンブリの場合はアセンブリでそれぞれ使用できます。このツールは、画面上部のメインツールバーの右端に表示されます。エンティティを選択するたびに、測定値が動的に表示されます。ツールには、選択したエンティティのすべての測定値が表示されます。これには、エンティティ間の最小距離、総表面積、角度、長さ、平行距離などが含まれますが、これらに限定されません。

手順

  1. Tap the Measure tool 測定ツールアイコン to active it.

    With the Measure tool active:

  2. タップして、測定するエンティティを選択します。

    画面下部のダイアログに、関連する測定情報が表示されます。ダイアログの上部をタップして、折りたたむか展開します。ダイアログの内側をスワイプして、上下にスクロールします。

    Android 測定ツールダイアログ

  3. タイプをフィルター処理するには、[測定タイプ] を選択します。[長さ単位] または [角度単位] を選択して、使用する単位を変更します。
  4. [測定] ダイアログの右上隅にある [X] をタップして閉じ、測定ツールを終了します。
