MBD ステータス

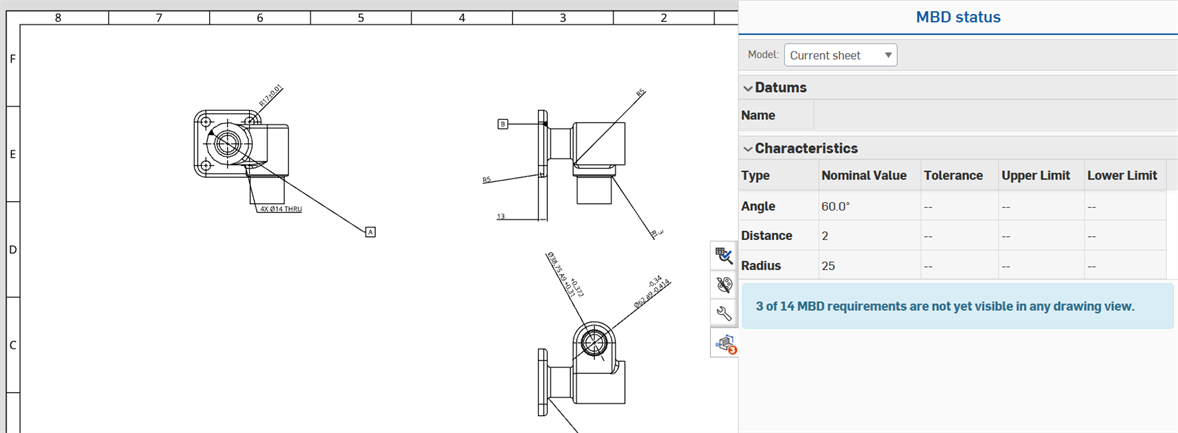

次の図に、図面ウィンドウの右側にある MBD ステータスアイコン () を示します。このアイコンをクリックしてパネルアクセスします。

次に、MDB ステータスのインターフェイスを説明します。

• モデル - パネルテーブルに表示されている欠落した注釈を決定します。

  • 現在のシート - 注釈の欠落は現在のシートのみで発生しており、そのシートに関連するパーツまたはデータのみに焦点を当てます。

  • すべてのモデル - 注釈の欠落はドキュメント内のすべてのパーツ/モデルで発生しており、現在のシートに限定されないため、より幅広い参照や選択が可能です。

  • パーツ - 注釈の欠落は [図面] ビューに特定のパーツで発生しており、そのパーツのデータが分離されます。

• データムテーブル - 選択したモデルの欠落データムをすべて一覧表示します。詳細は、検査表を参照してください。

• 特性テーブル - 選択したモデルの欠落特性 (注釈) をすべて一覧表示します。詳細は、検査表を参照してください。

Part Studio では、各シートが特定のパーツを参照しており、その MBD データが欠落している状態で、複数のパーツの図面を作成できます。

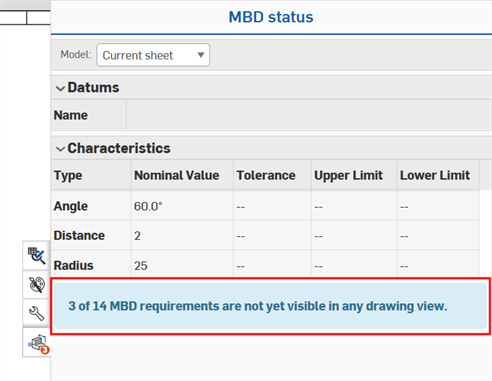

When views are inserted in the drawing, there may be MBD data on other views that qualify as missing from the panel. In this case, a badge is placed on the MBD status panel icon to indicate the number of missing references (annotations or dimensions):

In the panel, a blue message below the tables alerts the user to the number of missing references for the inserted part:

参照が表示されない場合は、モデルに戻ってその場所を確認し、断面図、補助図、または分割図を作成するなどして、図面での表示方法を決定できます。

すべての MBD データが図面ビューに表示されている場合は、MBD ステータスパネルのアイコンにチェックマークが表示されます。

削除した注釈と寸法

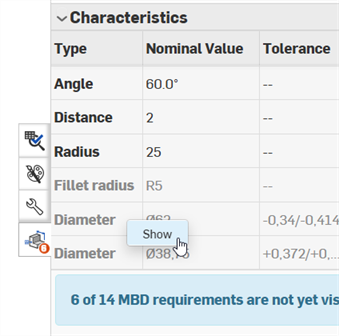

[図面] ビューで参照 (注釈または寸法) を削除すると、テーブル内の参照がグレーになります。行を右クリックして [表示] を選択すると、[図面] ビューに復元されます。
