Utilizzare vincoli di disegno

I vincoli sono applicati tra le entità in uno schizzo di disegno (ad esempio, una linea dello schizzo vincolata perpendicolarmente a un'altra linea dello schizzo). Le entità di schizzo possono anche essere vincolate alla geometria della vista di disegno (ad esempio, una linea dello schizzo vincolata perpendicolarmente al bordo di una parte in una vista dall'alto).

Per applicare un vincolo schizzo di disegno, puoi scegliere una delle seguenti procedure:

1. Seleziona il vincolo dal menu (o utilizza il tasto di scelta rapida corrispondente) e seleziona le entità a cui è applicato il vincolo nel foglio di disegno.

2. Seleziona le entità dello schizzo nel foglio di disegno e fai clic sul vincolo nel menu dei vincoli della barra degli strumenti.

I seguenti vincoli sono disponibili nel menu dei vincoli della barra degli strumenti:

• Orizzontale: vincola una o più linee oppure un insieme di punti a essere orizzontali.

• Verticale: vincola una o più linee oppure un insieme di punti a essere verticali.

• Coincidente: consente a 2 o più entità dello schizzo di condividere la stessa posizione in uno schizzo.

• Perpendicolare: rende 2 linee perpendicolari.

• Parallela: rende 2 o più linee parallele.

I vincoli possono essere applicati solo agli strumenti di disegno. Non possono essere applicati agli strumenti di costruzione del disegno.

È possibile applicare i vincoli manualmente. Alcuni di essi sono creati quando si crea la geometria durante lo schizzo. Al passaggio del cursore del mouse, lo sfondo del vincolo di riferimento è giallo e le entità referenziate diventano arancioni:

Vincolo parallelo evidenziato in giallo e i due lati del rettangolo in arancione

Durante lo schizzo gli indicatori di vincolo sono visualizzati accanto al cursore del mouse mentre le entità di schizzo si agganciano alle inferenze.

Per eliminare un vincolo, puoi scegliere una delle seguenti procedure:

• Fai clic sull'icona del vincolo e premi il tasto Elimina.

• Fai clic con il pulsante destro del mouse sul vincolo e seleziona Elimina nel menu contestuale:



Quando sposti il cursore del mouse passandolo sulle entità, i vincoli appaiono solo per l'entità evidenziata. Per mantenere visibili tutti i vincoli, premi il tasto Maiusc mentre sposti il mouse.

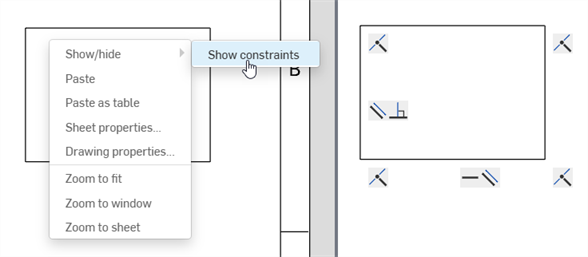

Per mostrare o nascondere tutti i vincoli nello schizzo, fai clic con il pulsante destro del mouse sullo schizzo e seleziona Mostra/nascondi > Mostra vincoli/Nascondi vincoli nel menu contestuale:

Selezione di Mostra vincoli nel menu contestuale (a sinistra) per mostrare tutti i vincoli dello schizzo (a destra)

I vincoli che obbligano lo schizzo a diventare irrisolvibile sono visualizzati in rosso:
