Elimina parte

Passaggi

1. Click .



   Quando elimini una parte non composita, la selezione nel menu a discesa è irrilevante. Basta selezionare la parte da eliminare. Per utilizzare Elimina parte con una parte composita, vedi Conversione di parti composite chiuse in singole parti per ulteriori informazioni.

2. Seleziona la parte o la superficie da eliminare.
3. Fai clic su .

La parte o la superficie eliminata non è più presente nell'elenco funzioni e viene visualizzata una nuova funzione, Elimina parte.

Suggerimenti

• L'opzione Elimina parte è utile quando vuoi utilizzare una parte come parte dello strumento in più funzioni booleane e successivamente eliminarla.
• La selezione di una faccia o di un bordo nell'area grafica evidenzierà la funzione che l'ha creata nell'elenco funzioni, mentre la pressione del pulsante Elimina eliminerà la funzione, non la parte. L'azione crea anche un'operazione parametrica e può essere annullata.
• Puoi fare clic per selezionare più di una parte alla volta, con uno dei due metodi di eliminazione (tramite l'elenco delle parti o lo strumento Elimina parte).

I colori delle parti vengono risequenziati quando una parte viene eliminata (a meno che i colori non siano assegnati su misura), in base alla sequenza di colori automatica Onshape. Per ulteriori informazioni, vedi Part Studio.

Elimina una o più parti o superfici; si tratta di un'operazione parametrica che crea una funzione di eliminazione di una parte e può essere annullata.

Passaggi

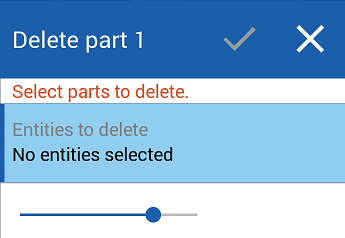

1. Tocca lo Strumento Elimina parte.





2. Seleziona la parte o la superficie da eliminare (puoi selezionare nell'area grafica o nell'elenco funzioni).
3. Tocca il segno di spunta.
4. Nota che la parte o la superficie eliminata non è più elencata nell'elenco funzioni e viene visualizzata una nuova funzione, Elimina parte.

Suggerimenti

• L'opzione Elimina parte è utile quando vuoi utilizzare una parte come parte dello strumento in più funzioni booleane e successivamente eliminarla.
• La selezione di una faccia o di un bordo nell'area grafica evidenzierà la funzione che l'ha creata nell'elenco funzioni, mentre la pressione del pulsante Elimina eliminerà la funzione, non la parte. L'azione crea anche un'operazione parametrica e può essere annullata.
• You are able to tap to select more than one part at a time, with either method of deleting (through the Part list or the Delete part tool).

I colori delle parti vengono risequenziati quando una parte viene eliminata (a meno che i colori non siano assegnati su misura), in base alla sequenza di colori automatica Onshape.
