Disponi le entità selezionate in una ripetizione a riga. Per informazioni sulla creazione di ripetizioni circolari, vedi Ripetizione circolare d'assieme.

  1. Fai clic su Icona funzione ripetizione lineare.

Finestra di dialogo della funzione Ripetizione lineare d'assieme

  1. Con lo stato attivo nel campo Istanze, seleziona le istanze (parte, sottoassieme, schizzo o superficie) da ripetere. Fai clic per selezionare un'entità dall'area di lavoro o dall'elenco Istanze list.

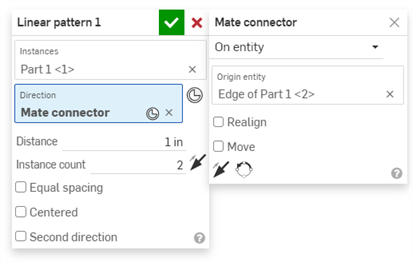

    Per selezionare i mate connector dedotti, fai clic su Icona del mate connector punto. Una volta selezionato un mate connector, fai clic sull'icona del mate connector nel campo della finestra di dialogo evidenziato in blu qui di seguito per aprire la finestra di dialogo mate connector e apportare le modifiche necessarie:
    Finestra di dialogo Ripetizione circolare con mate connector come asse
  2. Imposta lo stato attivo nel campo Direzione, quindi imposta la direzione della serie lineare: fai clic per selezionare un bordo o una faccia dell'entità lungo la quale impostare la ripetizione.
  3. Nel campo Distanza, immetti la distanza tra le istanze di ripetizione.
  4. Nel campo Conteggio istanze, imposta il numero di istanze per la ripetizione. Il numero minimo di istanze che puoi utilizzare è 1.
  5. Fai clic su Icona funzione attiva/disattiva direzione opposta per attivare/disattivare la ripetizione nella direzione opposta.
  6. Seleziona Spaziatura uguale per posizionare tutte le istanze a una distanza uguale all'interno della distanza specificata.

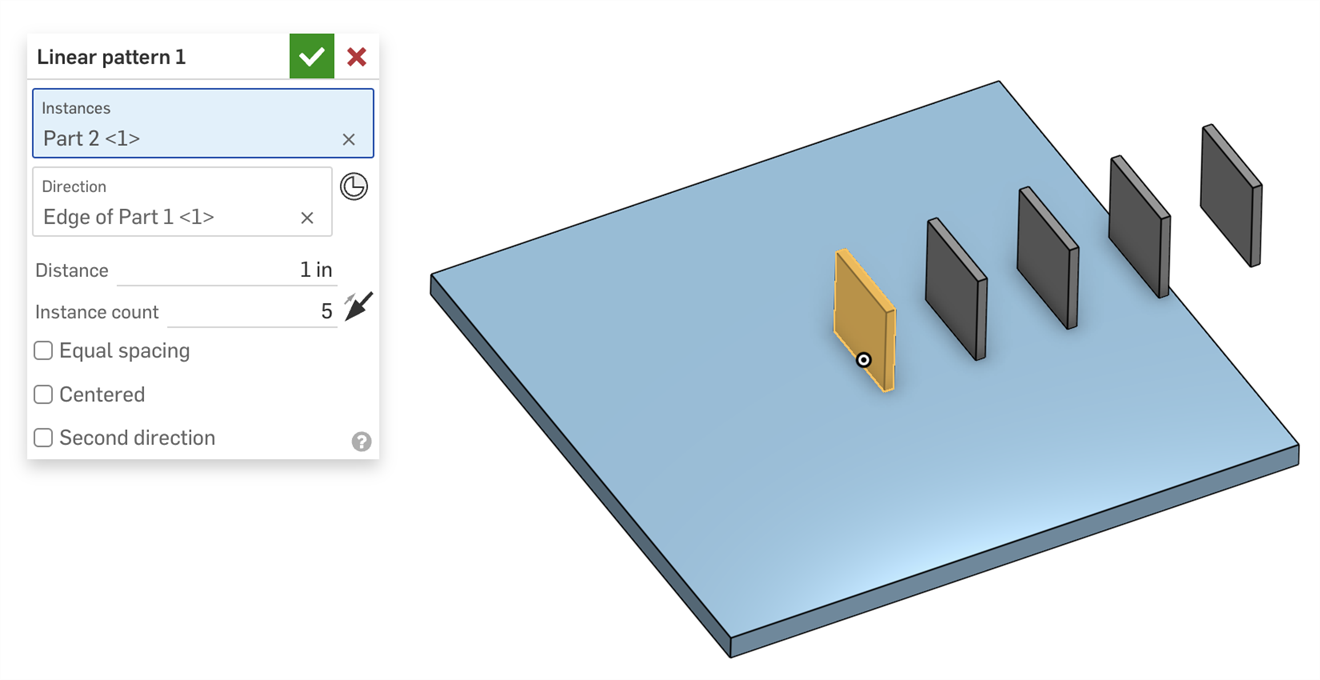

    Esempio di Spaziatura uguale abilitata

    5 istanze con 1 pollice di distanza tra ciascuna.

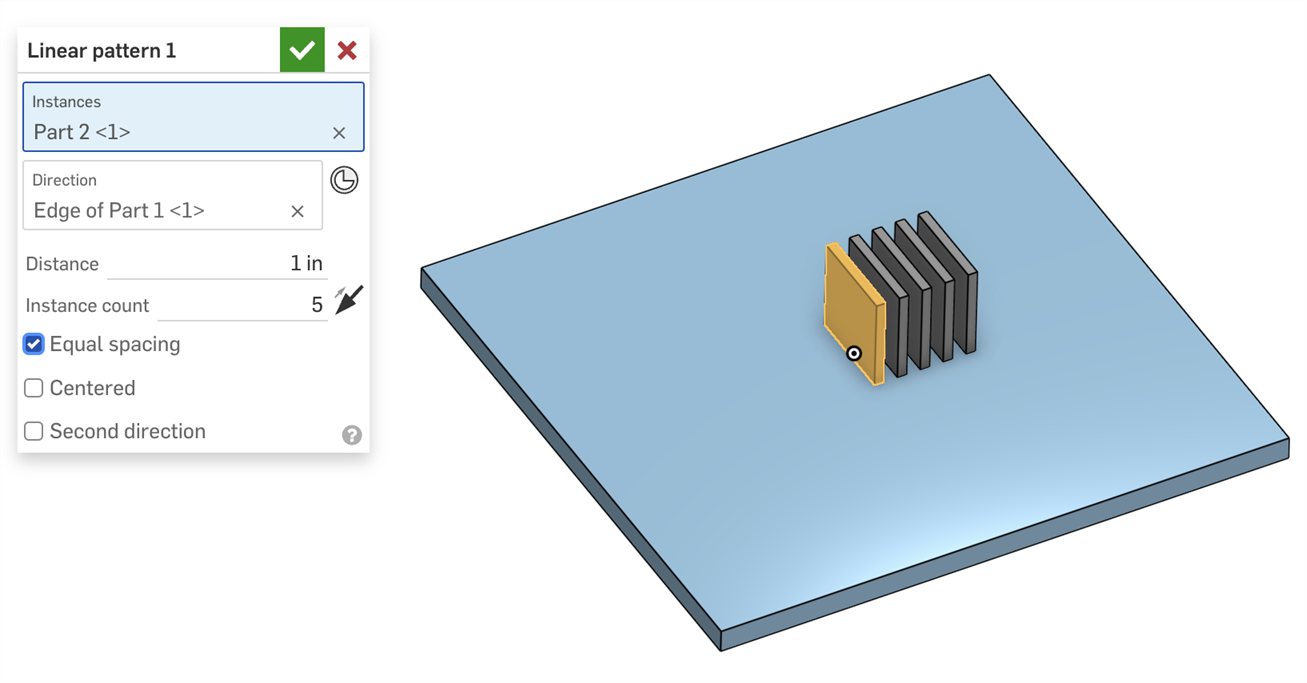

    Esempio di Spaziatura uguale abilitata

    5 istanze equidistanti entro una distanza di 1 pollice.

  7. Seleziona Centrato per rendere l'istanza di ripetizione il centro della ripetizione.

    In questo caso, il conteggio delle istanze è N istanze dalla testa di serie (inclusa) in una direzione e N istanze dalla testa di serie (inclusa) nell'altra direzione. N è il numero immesso nel campo Conteggio istanze nella finestra di dialogo:

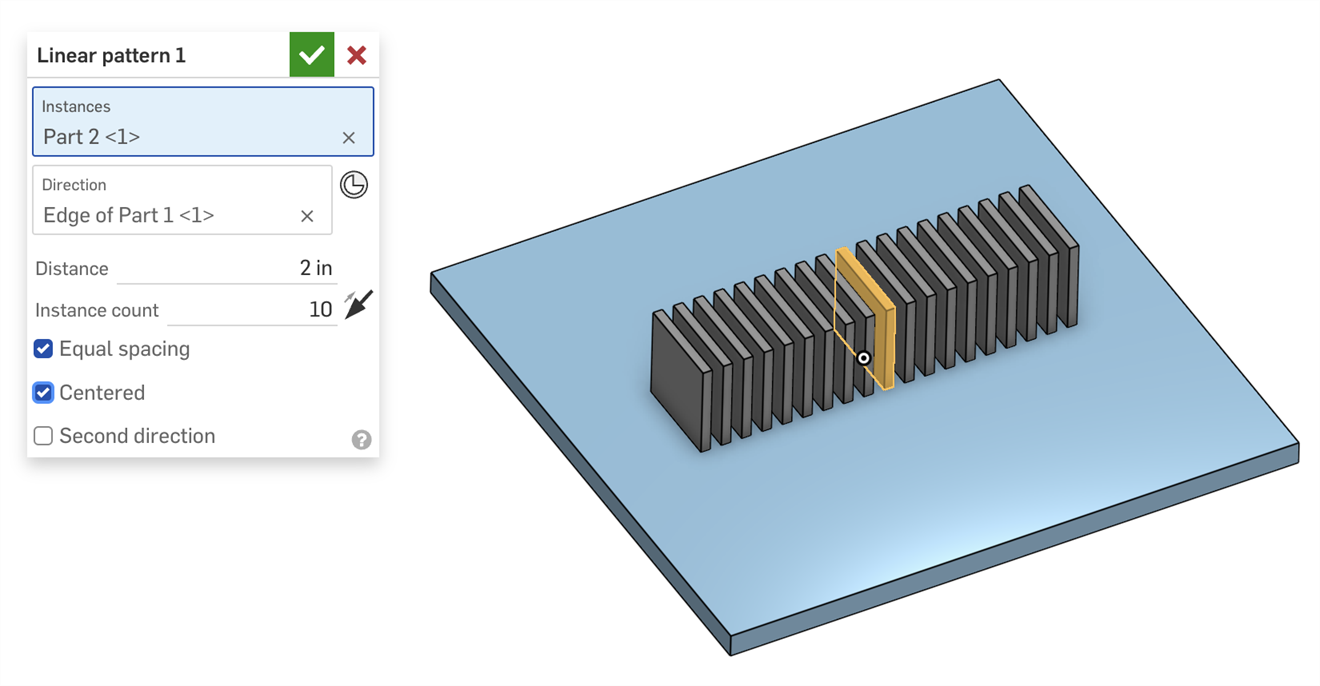

    Esempio di utilizzo dello strumento ripetizione lineare

  8. Seleziona Seconda direzione per creare più istanze della parte, sottoassieme, schizzo o superficie in una seconda direzione, diversa dalla prima:

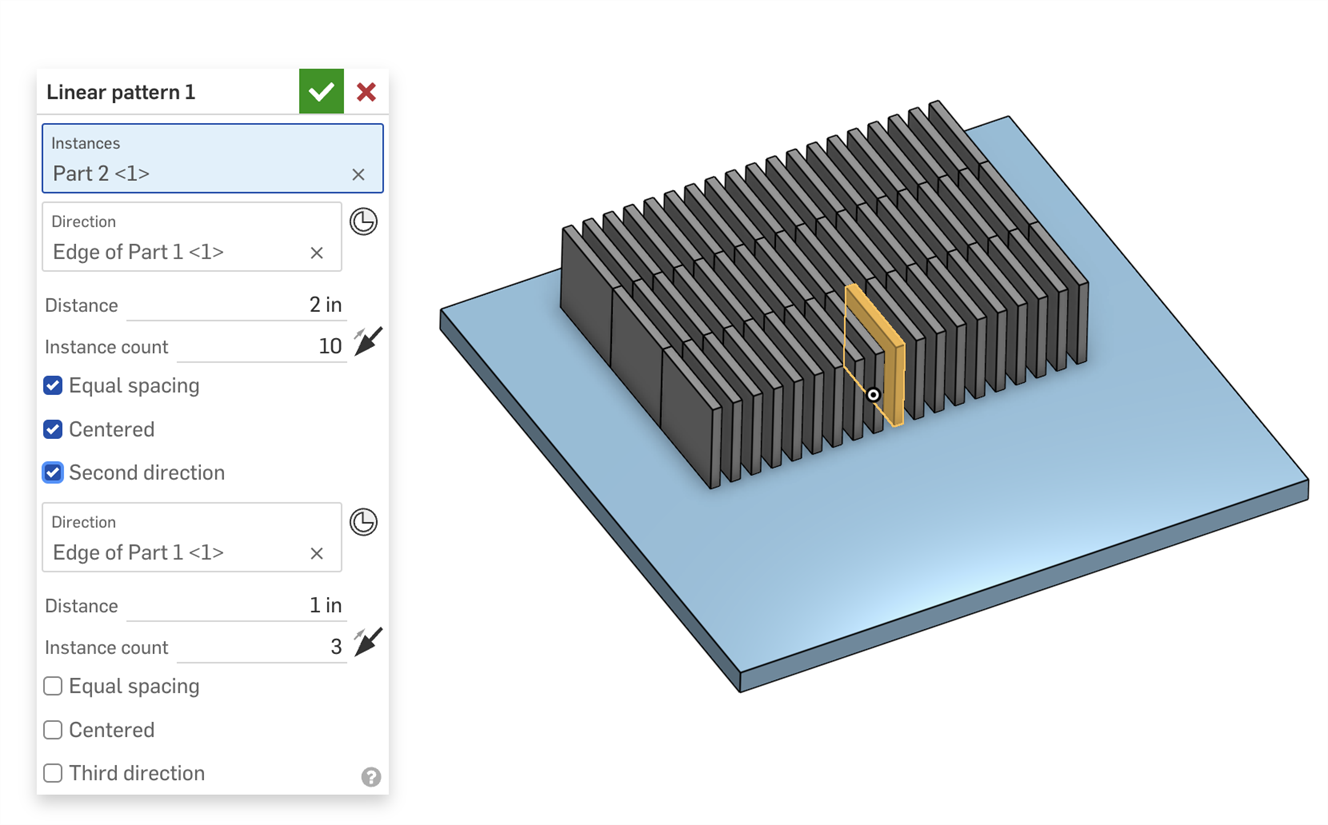

    Funzione Ripetizione lineare assieme: utilizzo di una seconda direzione

    Ripeti con Terza direzione, se lo desideri.

  9. Fai clic su Icona Accetta segno di spunta.
  • Se crei una ripetizione di un'entità che si trova in un gruppo, anche le nuove istanze si trovano in quel gruppo. Per ulteriori informazioni sui gruppi, vedi Gruppo.
  • I componenti e gli accoppiamenti del sottoassieme con ripetizioni non sono rigidi; puoi spostare i singoli componenti senza sospendere la ripetizione e le modifiche di posizione si rifletteranno nelle altre istanze del sottoassieme.
  • Se un'istanza di ripetizione è sospesa, tutte le istanze delle ripetizioni dell'assieme diventano inattive.
  • È possibile spostare ripetizioni di assieme nei sottoassiemi proprio come le parti. Per ulteriori informazioni, vedi Sposta nel sottoassieme.

Passaggi

  1. Tocca Icona dello strumento Ripetizione lineare d'assieme.

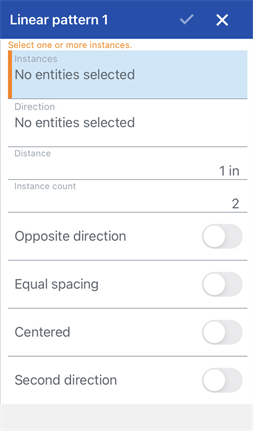

    Finestra di dialogo ripetizione lineare su dispositivo iOS

  2. Con la messa a fuoco nel campo Istanze , seleziona le istanze (una parte o un sottoassieme) da ripetere. Tocca per selezionare un'entità dall'area grafica o dall'elenco Istanze.
  3. Imposta lo stato attivo nel campo Direzione, quindi imposta la direzione della serie lineare: tocca per selezionare un bordo o una faccia della parte lungo la quale impostare la ripetizione.
  4. Nel campo Distanza, immetti la distanza tra le istanze di ripetizione.
  5. Nel campo Conteggio istanze, imposta il numero di istanze per la ripetizione.
  6. Seleziona Spaziatura uguale per passare dalla distanza specificata come spaziatura tra l'inizio di ogni istanza (non selezionata) alla distanza specificata come spaziatura tra l'inizio della prima istanza e la fine dell'ultima istanza (selezionata).
  7. Seleziona Centrato per rendere l'istanza di ripetizione il centro della ripetizione.
  8. Seleziona Seconda direzione per creare più istanze della parte, sottoassieme, schizzo o superficie in una seconda direzione, diversa dalla prima:

    Esempio di ripetizione lineare d'assiemeEsempio di ripetizione lineare d'assieme

  9. Tocca per selezionare la direzione opposta per la ripetizione.
  10. Tocca il segno di spunta per salvare le azioni.

Se crei uno schema di un'entità che si trova in un gruppo, anche le nuove istanze si trovano in quel gruppo. Per ulteriori informazioni sui gruppi, vedi Gruppi.

Passaggi

  1. Tocca Icona dello strumento Ripetizione lineare d'assieme.

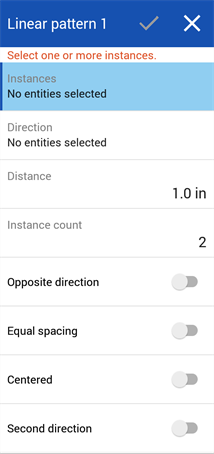

    Finestra di dialogo ripetizione lineare su dispositivo Android

  2. Con la messa a fuoco nel campo Istanze , seleziona le istanze (una parte o un sottoassieme) da ripetere. Tocca per selezionare un'entità dall'area grafica o dall'elenco Istanze.
  3. Imposta lo stato attivo nel campo Direzione, quindi imposta la direzione della serie lineare: tocca per selezionare un bordo o una faccia della parte lungo la quale impostare la ripetizione.
  4. Nel campo Distanza, immetti la distanza tra le istanze di ripetizione.
  5. Nel campo Conteggio istanze, imposta il numero di istanze per la ripetizione.
  6. Seleziona Spaziatura uguale per passare dalla distanza specificata come spaziatura tra l'inizio di ogni istanza (non selezionata) alla distanza specificata come spaziatura tra l'inizio della prima istanza e la fine dell'ultima istanza (selezionata).
  7. Seleziona Centrato per rendere l'istanza di ripetizione il centro della ripetizione.
  8. Seleziona Seconda direzione per creare più istanze della parte, sottoassieme, schizzo o superficie in una seconda direzione, diversa dalla prima:

    Esempio di strumento Ripetizione lineare d'assieme in usoEsempio dello strumento Ripetizione lineare assieme in uso: utilizzo di una seconda direzione

  9. Tocca Icona freccia in direzione opposta per selezionare la direzione opposta per la ripetizione.
  10. Tocca il segno di spunta per salvare le azioni.

Se crei uno schema di un'entità che si trova in un gruppo, anche le nuove istanze si trovano in quel gruppo. Per ulteriori informazioni sui gruppi, vedi Gruppi.
