Rilascio di una configurazione

Per rilasciare direttamente una configurazione, imposta i dati di configurazione desiderati nel Part Studio o nell'assieme, quindi fai clic con il pulsante destro del mouse sulla parte o sull'istanza configurata e seleziona Rilascia. La parte configurata attualmente attiva è visualizzata per impostazione predefinita nella finestra di dialogo Crea versione di pre-rilascio.

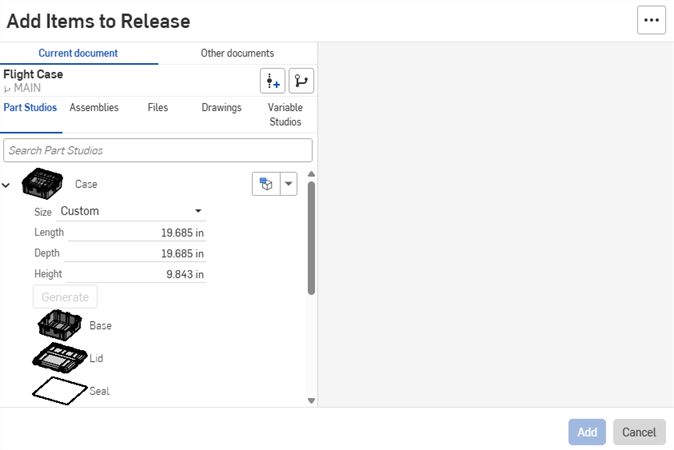

Puoi rilasciare solo tale configurazione o aggiungere parti configurate aggiuntive facendo clic sull'icona nella parte superiore della finestra di dialogo per aprire la finestra di dialogo Aggiungi elementi al rilascio:

Questa finestra di dialogo funziona come la finestra di dialogo Inserisci parti e assiemi:

1. Seleziona e modifica i dati di configurazione desiderati per creare una parte configurata.
   • Fai clic sul menu a discesa Imposta all'ultima configurazione visualizzata () per selezionare l'ultima configurazione attiva nell'elemento di origine, oppure seleziona Reimposta ai valori predefiniti per impostare tutti i dati di configurazione sui valori predefiniti.
2. Fai clic su Genera per creare la parte o l'assieme configurato.
3. Fai clic sulla parte appena generata per aggiungerla alla versione di pre-rilascio. È possibile generare e includere più configurazioni di ciascuna parte in un singolo rilascio.
4. Fai clic su Aggiungi per completare il flusso di lavoro e tornare alla finestra di dialogo Crea versione di pre-rilascio.

Per rimuovere oggetti indesiderati dalla versione di pre-rilascio, fai clic sulla X rossa accanto all'oggetto.

Quando rilasci una o più configurazioni di una parte, solo quelle specifiche configurazioni rilasciate saranno disponibili per il riutilizzo dalla versione rilasciata. Altre configurazioni di tale parte dovranno essere rilasciate separatamente. Analogamente, quando inserisci una versione rilasciata di una parte configurata, inserisci un oggetto specifico rilasciato e non sarà consentito modificare i dati di configurazione immessi.

Le configurazioni escluse sono trattate come se avessero valori predefiniti. I pacchetti di rilascio e i riferimenti di revisione utilizzano questi valori predefiniti. Se le condizioni di visibilità impediscono l'uso del valore predefinito, è utilizzato il primo valore visibile.

Il rilascio di un assieme contenente parti configurate rilascia solo le configurazioni specifiche di ciascuna parte a cui fa riferimento l'assieme. Non vengono rilasciate configurazioni aggiuntive a meno che non vengano aggiunte come descritto sopra.
