Modelez les entités sélectionnées et arrangez-les en ligne ou en grille. Pour plus d'informations sur la création de modèle circulaires, reportez-vous à la section Répétition circulaire d'assemblage.

  1. Cliquez sur Icône de fonction de répétition linéaire.

Boîte de dialogue des fonctions d'assemblage de répétition linéaire

  1. Dans le champ Instances, sélectionnez les instances (pièce, sous-assemblage, esquisse ou surface) à répéter. Cliquez sur ce bouton pour sélectionner une entité dans l'espace de travail ou dans la liste des instances list.

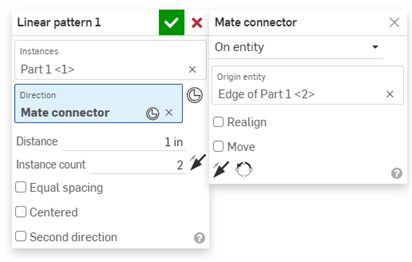

    Pour sélectionner des connecteurs de positionnement implicites, cliquez sur Icône de point de connecteur de positionnement. Une fois qu'un connecteur de positionnement est sélectionné, cliquez sur l'icône Connecteur de positionnement dans le champ de dialogue (encadré en bleu ci-dessous) pour ouvrir la boîte de dialogue Connecteur de positionnement et apporter les modifications nécessaires :
    Boîte de dialogue Répétition circulaire avec connecteur de positionnement comme axe
  2. Définissez le focus dans le champ Direction, puis définissez la direction de la répétition linéaire : sélectionnez une arête ou une face de l'entité le long de laquelle définir le modèle.
  3. Dans le champ Distance, entrez la distance entre les instances de répétition.
  4. Dans le champ Compteur d'instances, définissez le nombre d'instances pour votre modèle. Le nombre minimum d'instances que vous pouvez utiliser est 1.
  5. Cliquez sur Icône de fonction de basculement dans la direction opposée pour basculer votre répétition dans la direction opposée.
  6. Sélectionnez Espacement constant pour placer toutes les instances à une distance égale à l'intérieur de la distance spécifiée.

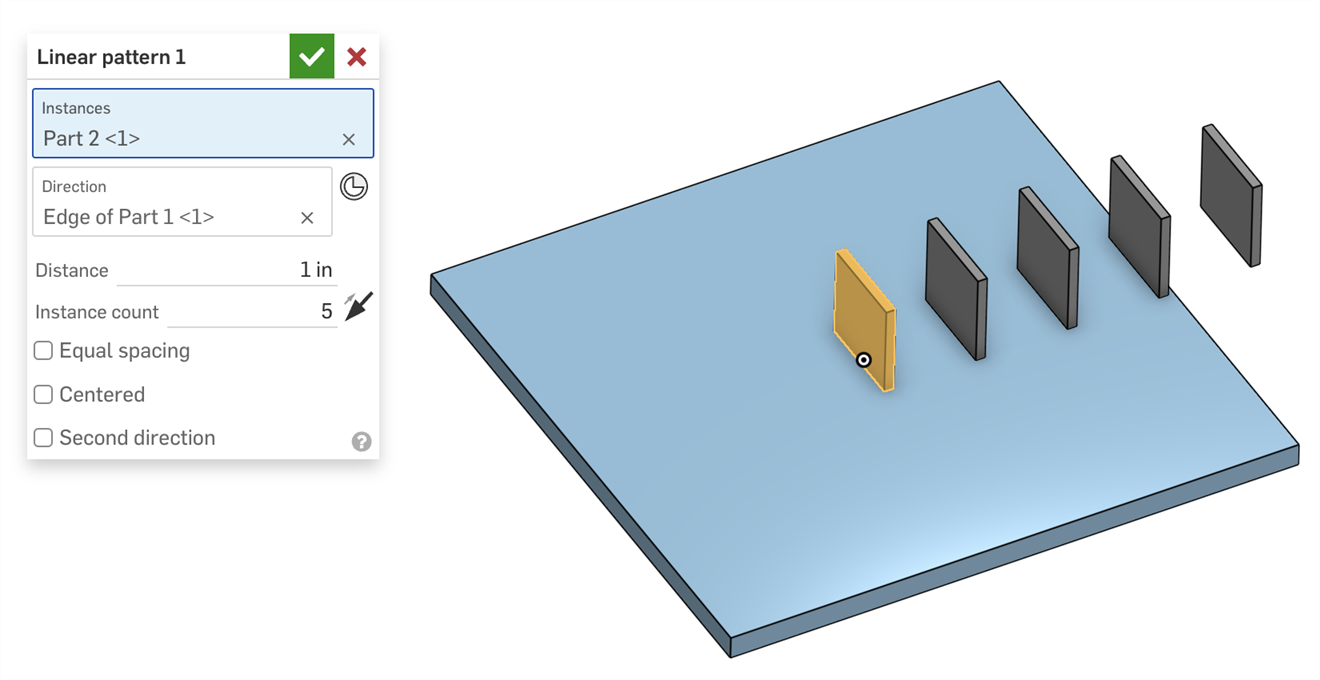

    Exemple d'espacement constant activé

    5 instances avec 1 pouce de distance entre chacune.

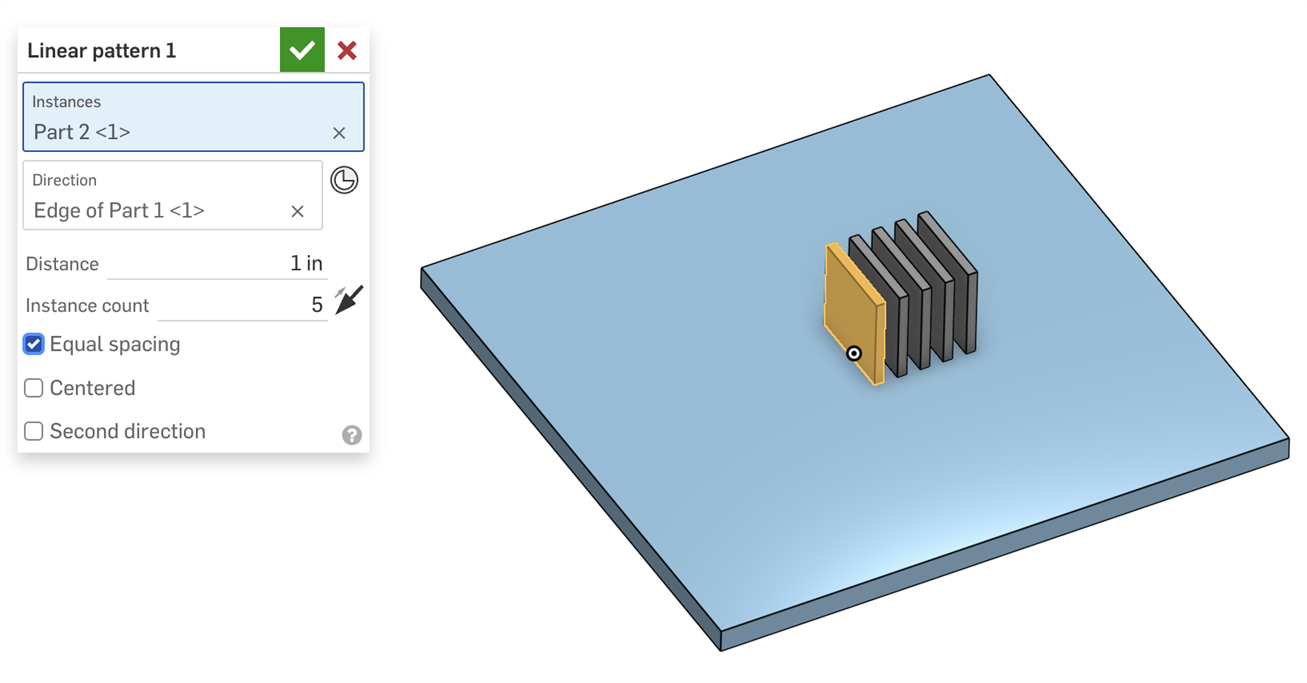

    Exemple d'espacement constant activé

    5 instances espacées de manière égale à une distance de 1 pouce.

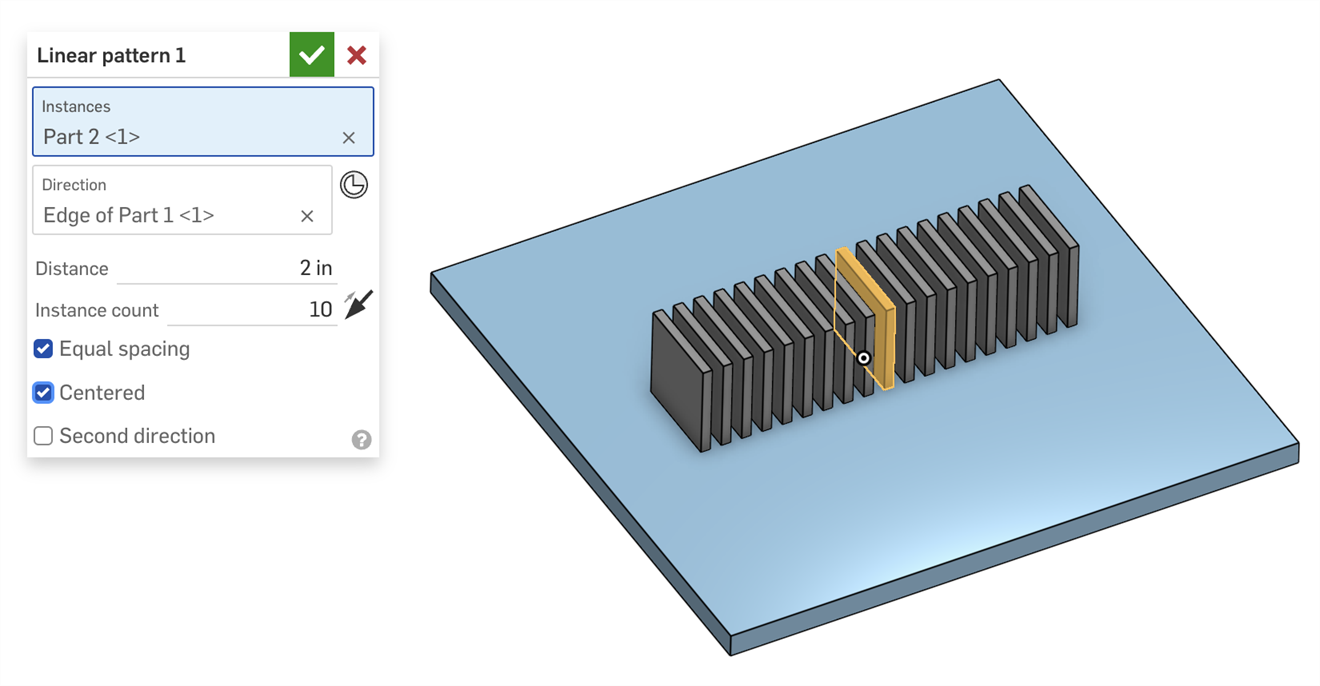

  7. Sélectionnez Centré pour placer l'instance résultante au centre de la répétition.

    Dans ce cas, le nombre d'instances est N instances à partir de celle de départ (y compris l'instance résultante) dans une direction et N instances à partir de celle de départ (y compris l'instance résultante) dans l'autre direction. N étant le numéro que vous indiquez dans le champ Nombre d'instances de la boîte de dialogue :

    Exemple utilisant l'outil Répétition linéaire

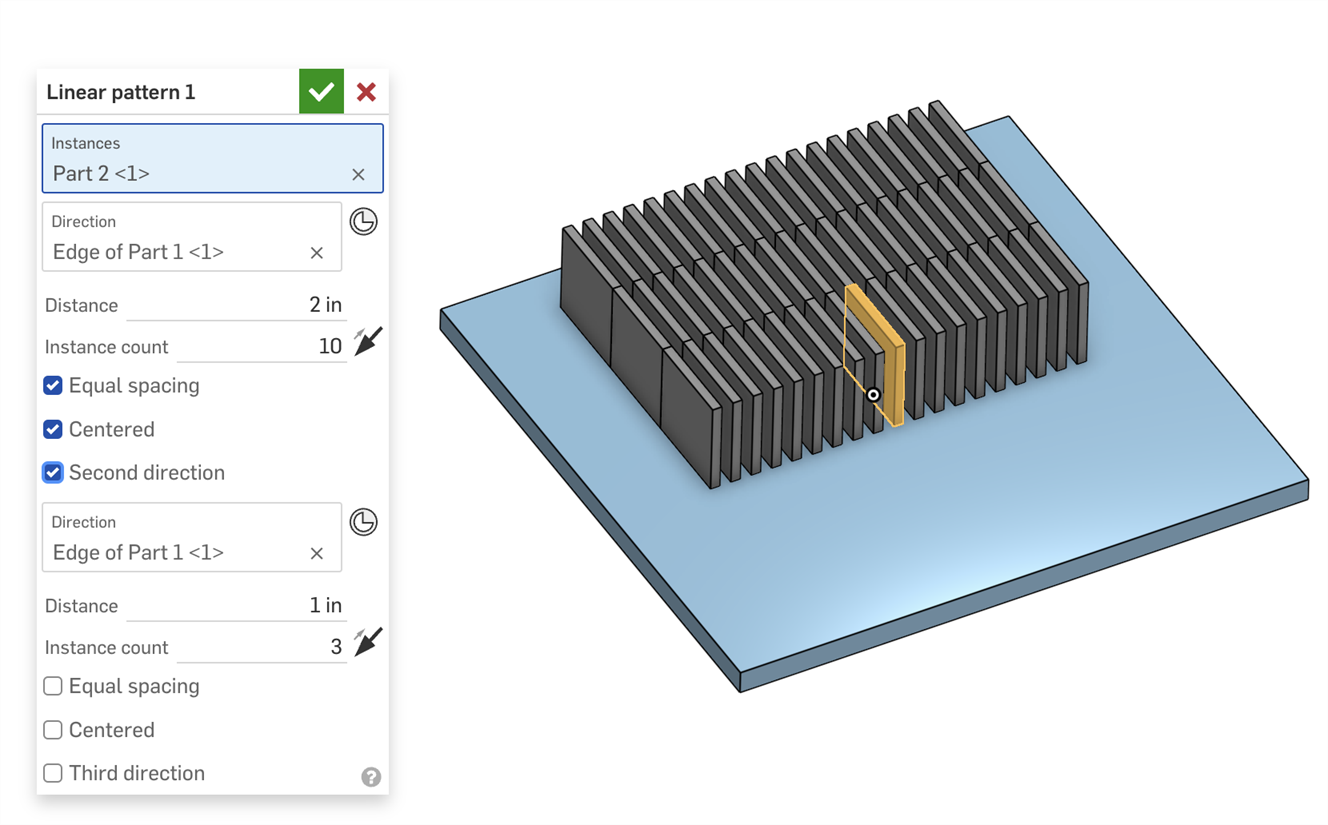

  8. Sélectionnez Deuxième direction pour créer plus d'instances de la pièce, du sous-assemblage, de l'esquisse ou de la surface dans une seconde direction différente de la première :

    Fonction de répétition linéaire d'assemblage - utilisant une deuxième direction

    Répétez avec Troisième direction, si désiré.

  9. Cliquez sur Icône Accepter en forme de coche.
  • Si vous créez une répétition d'entité qui se trouve dans un groupe, les nouvelles instances se trouvent également dans ce groupe. Pour en savoir plus sur les groupes, consultez la section Groupe.
  • Les composants et les contraintes des sous-assemblages structurés ne sont pas rigides ; vous pouvez déplacer des composants individuels sans supprimer la répétition, et les changements de position seront répercutés dans les autres instances de sous-assemblage.
  • Si une instance résultante est supprimée, toutes les instances de répétition d'assemblage deviennent inactives.
  • Les modèles d'assemblage peuvent être déplacés vers des sous-assemblages, tout comme les pièces. Voir Déplacer vers le sous-assemblage pour plus de détails.

Étapes

  1. Appuyez sur Icône d'outil Répétition linéaire d'assemblage.

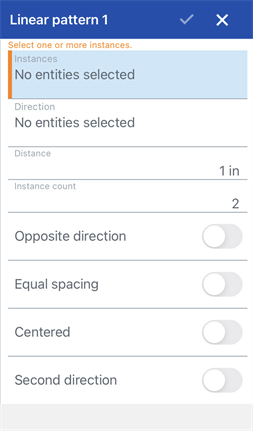

    Boîte de dialogue de répétition linéaire sur un appareil iOS

  2. Avec le champ Instances sélectionné, sélectionnez les instances (une pièce ou un sous-assemblage) à répéter. Appuyez pour sélectionner une entité dans la zone graphique ou dans la liste des instances.
  3. Sélectionnez le champ Direction, puis définissez la direction de la répétition linéaire : appuyez pour sélectionner une arête ou une face de la pièce le long de laquelle définir la répétition.
  4. Dans le champ Distance, entrez la distance entre les instances de répétition.
  5. Dans le champ Nombre d'instances, définissez le nombre d'instances pour votre modèle.
  6. Sélectionnez Espacement constant pour basculer entre la distance spécifiée étant l'espacement entre le début de chaque instance (non cochée), ou la distance spécifiée étant l'espacement entre le début de la première instance et la fin de la dernière instance (cochée).
  7. Sélectionnez Centré pour placer l'instance résultante au centre de la répétition.
  8. Sélectionnez Deuxième direction pour créer plus d'instances de la pièce, du sous-assemblage, de l'esquisse ou de la surface dans une seconde direction différente de la première :

    Exemple de répétition linéaire d'assemblageExemple de répétition linéaire d'assemblage

  9. Appuyez sur pour basculer votre répétition dans la direction opposée.
  10. Appuyez sur la coche pour enregistrer vos actions.

Si vous créez une répétition d'une entité qui se trouve dans un groupe, les nouvelles instances se trouvent également dans ce groupe. Pour en savoir plus sur les groupes, consultez la section Groupe.

Étapes

  1. Appuyez sur Icône de l'outil Répétition linéaire d'assemblage.

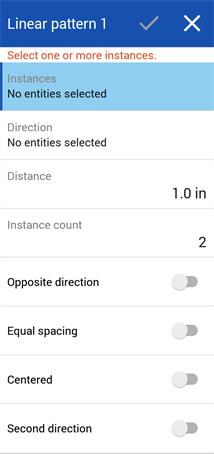

    Boîte de dialogue de répétition linéaire sur un appareil Android

  2. Avec le champ Instances sélectionné, sélectionnez les instances (une pièce ou un sous-assemblage) à répéter. Appuyez pour sélectionner une entité dans la zone graphique ou dans la liste des instances.
  3. Sélectionnez le champ Direction, puis définissez la direction de la répétition linéaire : appuyez pour sélectionner une arête ou une face de la pièce le long de laquelle définir la répétition.
  4. Dans le champ Distance, entrez la distance entre les instances de répétition.
  5. Dans le champ Nombre d'instances, définissez le nombre d'instances pour votre modèle.
  6. Sélectionnez Espacement constant pour basculer entre la distance spécifiée étant l'espacement entre le début de chaque instance (non cochée), ou la distance spécifiée étant l'espacement entre le début de la première instance et la fin de la dernière instance (cochée).
  7. Sélectionnez Centré pour placer l'instance résultante au centre de la répétition.
  8. Sélectionnez Deuxième direction pour créer plus d'instances de la pièce, du sous-assemblage, de l'esquisse ou de la surface dans une seconde direction différente de la première :

    Exemple d'outil Répétition linéaire d'assemblage en cours d'utilisationExemple d'utilisation de l'outil Répétition linéaire d'assemblage - utilisant une deuxième direction

  9. Appuyez sur Icône de flèche directionnelle opposée pour basculer votre répétition dans la direction opposée.
  10. Appuyez sur la coche pour enregistrer vos actions.

Si vous créez une répétition d'une entité qui se trouve dans un groupe, les nouvelles instances se trouvent également dans ce groupe. Pour en savoir plus sur les groupes, consultez la section Groupe.
