Modelez les entités sélectionnées autour d'un axe. Pour plus d'informations sur la création de répétitions linéaires, reportez-vous à la section Répétition linéaire d'assemblage.

  1. Cliquez sur .

    Étape 1 dans l'utilisation de la fonction Répétition circulaire d'assemblage

  2. Dans le champ Instances, sélectionnez les instances (pièce, sous-assemblage, esquisse ou surface) à répéter. Cliquez sur ce bouton pour sélectionner une entité dans l'espace de travail ou dans la liste Instances.
  3. Cliquez dans le champ Axe de répétition, puis sélectionnez une arête, une face, un connecteur de positionnement ou une face conique ou cylindrique de l'entité sur laquelle placer la répétition.
  4. Définissez le focus sur le champ Axe de répétition, puis sélectionnez une arête, une face ou une face conique ou cylindrique de la pièce, de l'entité d'esquisse linéaire ou du connecteur de positionnement (implicite ou explicite) autour duquel placer les pièces répliquées.

    Pour sélectionner des connecteurs de positionnement implicites, cliquez sur Icône de point de connecteur de positionnement. Une fois qu'un connecteur de positionnement est sélectionné, cliquez sur l'icône Connecteur de positionnement dans le champ de dialogue (encadré en bleu ci-dessous) pour ouvrir la boîte de dialogue Connecteur de positionnement et apporter les modifications nécessaires :

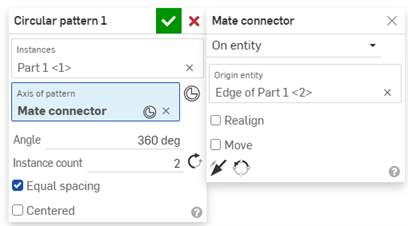

    Boîte de dialogue Répétition circulaire avec connecteur de positionnement comme axe
  5. Dans le champ Angle, saisissez la distance entre les instances répétées, en degrés.
  6. Dans le champ Nombre d'instances, définissez le nombre d'instances pour votre modèle. Le nombre minimum d'instances que vous pouvez utiliser est 1.
  7. Cliquez sur l'icône en forme de flèche opposée pour modifier la direction du modèle.
  8. Cliquez pour définir un espacement constant.
  9. Cliquez sur Icône Accepter.
  • Si vous créez une répétition d'entité qui se trouve dans un groupe, les nouvelles instances se trouvent également dans ce groupe. Pour en savoir plus sur les groupes, consultez la section Groupe.
  • Les composants et les contraintes des sous-assemblages structurés ne sont pas rigides ; vous pouvez déplacer des composants individuels sans supprimer la répétition, et les changements de position seront répercutés dans les autres instances de sous-assemblage.
  • Si une instance résultante est supprimée, toutes les instances de répétition d'assemblage deviennent inactives.
  • Les modèles d'assemblage peuvent être déplacés vers des sous-assemblages, tout comme les pièces. Voir Déplacer vers le sous-assemblage pour plus de détails.

Étapes

  1. Appuyez sur Assemblage circular pattern tool icon.

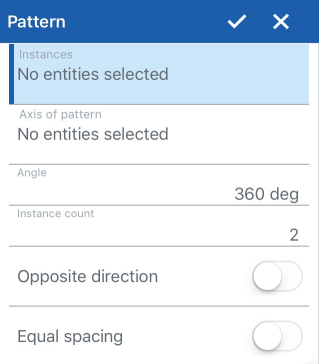

    Boîte de dialogue Répétition circulaire d'assemblage

  2. Avec le champ Instances sélectionné, sélectionnez les instances (une pièce ou un sous-assemblage) à répéter. Appuyez pour sélectionner une entité dans la zone graphique ou dans la liste des instances.
  3. Cliquez dans le champ Axe de répétition, puis sélectionnez une arête, une face, un connecteur de positionnement ou une face conique ou cylindrique de la pièce sur laquelle placer la répétition.
  4. Dans le champ Angle, entrez la distance entre les instances répétées, en degrés.
  5. Dans le champ Nombre d'instances, définissez le nombre d'instances pour votre modèle.
  6. Appuyez sur Côté opposé pour modifier la direction de la répétition.
  7. Appuyez pour définir un espacement constant.
  8. Appuyez sur la coche pour enregistrer vos actions.

Si vous créez une répétition d'une entité qui se trouve dans un groupe, les nouvelles instances se trouvent également dans ce groupe. Pour en savoir plus sur les groupes, consultez la section Groupe.

Étapes

  1. Appuyez sur Assemblage Circular pattern icon.

    Exemple de boîte de dialogue Répétition circulaire d'assemblage

  2. Avec le champ Instances sélectionné, sélectionnez les instances (une pièce ou un sous-assemblage) à répéter. Appuyez pour sélectionner une entité dans la zone graphique ou dans la liste des instances.
  3. Cliquez dans le champ Axe de répétition, puis sélectionnez une arête, une face, un connecteur de positionnement ou une face conique ou cylindrique de la pièce sur laquelle placer la répétition.
  4. Dans le champ Angle, entrez la distance entre les instances répétées, en degrés.
  5. Dans le champ Nombre d'instances, définissez le nombre d'instances pour votre modèle.
  6. Appuyez sur Côté opposé pour modifier la direction de la répétition.
  7. Appuyez pour définir un espacement constant.
  8. Appuyez sur la coche pour enregistrer vos actions.

Si vous créez une répétition d'une entité qui se trouve dans un groupe, les nouvelles instances se trouvent également dans ce groupe. Pour en savoir plus sur les groupes, consultez la section Groupe.
